高機能日付印字検査機　PCi500

機械仕様（画像保存に関する仕様は本カタログP.13に記載） 外形図 型式 PCi500 本体 PRINT CHECKER 種別 日付印字検査機 機器構成 カメラ デジタルカメラ（PoCL対応カメラリンク） レンズ Cマウント / 焦点距離：f 8ｍｍ / F1.4 - F16（Close） 照明 RGBカラーLED照明（2本） 照明電源 電流制御型電源基板搭載 高機能日付印字検査機 本体 SDカードスロット付制御ボックス    タッチパネル 10.1型LCDタッチパネル   カメラ 仕様 カラーCMOSカメラ（ 40万画素） PCi500 最大接続台数 2台 本体機能 検査方式 文字照合（登録文字に対する照合検査） 画素数 512 × 480 画素 タッチパネルモニタ 画像処理 グレー処理・2値化  前処理 白文字検査・収縮・膨張・輪郭強調・線形変換・ガンマ補正・ 画面サイズ  ノイズ除去・動的二値化  アイテム数 1000アイテム 画像保存 本体内部メモリ：116枚 ※USBストレージへの画像保存機能使用時は40枚となります（P.13参照）。 SDカード［SD/SDHC］：容量により異なる ※1枚あたり約360KB 位置補正 有り（パターン登録） 多様な印字の検査に最適な 文字登録数 1文字あたり10パターン 判定文字種 JIS第一水準 高機能日付印字検査機 辞書数 SDカード容量による（1アイテムあたり3個）  登録可能データサイズ 90ドット × 90ドット 辞書ファイル登録可能文字数 480文字 カメラユニット カラーカメラ/カラー照明 ｜ シミュレーション検査機能 カスタムコード検査 オプション（対応コード：年・月・日・曜日・シフトコード[時間分割]・時・分）  バーコード・二次元コード検査 ｜ 2カメラ同時検査 ｜ 全画像保存機能 ナンバリング検査 最大9桁  保存画像再検査 ○ 設定 ユーザ毎の初期設定登録有り 言語 日本語・英語 検査可能バーコード JAN8/13・UPC-A/E・ITF・NW-7（CODABAR）・ CODE39・CODE128（GS1-128） 検査可能二次元コード DataMatrix・QRコード 操作 タッチパネル パスワード管理 ○ 入出力 入力 トリガ：2点（CH毎の独立・共用選択） エンコーダ：2点（CH毎の独立・共用選択） ※エンコーダ機能はオプションになります。  出力 OK・NG・READY・BUSY・タイムアウト・NG.Latch・ シフト出力（オプション）・能力オーバー 特許第 5421711 号 オプション照明：制御信号2点 通信I/F RS232（D-SUB9）：2点 / LAN（RJ45）：1点 電源 AC100～230V, 100VA, 50Hz/60Hz 外形寸法 本体 183mm（W）×127.5mm（H）×210.5mm（D） ※突起物含まず カメラユニット 114mm（W）×166mm（H）×77mm（D） ※QRコードはデンソーウェーブの登録商標です。 タッチパネル 247mm（W）×180mm（H）×38mm（D） ※Windows は、米国 Microsoft Corporation の、 重量 本体 2.0kg 　米国、日本およびその他の国における登録商標または商標です。 ※Microsoft Internet Explorer はMicrosoft社の登録商標です。 カメラユニット 0.7kg ※Microsoft Edge はMicrosoft社の登録商標です。 タッチパネル 0.85kg ※Google Chrome はGoogle社の登録商標です。 ※記載内容について予告なく変更する場合がございます。なお本カタログ内仕様は、 使用環境 温度：5℃～40℃　湿度：90％未満（結露無きこと） 　使用条件、取付条件、環境などにより異なる場合がございます。 https://www.edm-net.co.jp/ 本 社 〒173-0004 東京都板橋区板橋 3 - 5 - 2 TEL 03-3964-4005 FAX 03-3962-1252 東 京 営 業 部 〒350-0197 埼玉県比企郡川島町大字戸守 392-11 TEL 049-290-9095 FAX 049-290-9096 大 阪 営 業 所 〒565-0853 大阪府吹田市春日 4-20-10 TEL 06-6310-7231 FAX 06-6310-7560 名古屋営業所 〒485-0065 愛知県小牧市藤島町五才田6 TEL 0568-73-7115 FAX 0568-73-7123 九 州 営 業 所 〒812-0041 福岡市博多区吉塚 3 -2 -22 TEL 092-621-5133 FAX 092-621-1719 札 幌 営 業 所 〒065-0012 札幌市東区北十二条東十四丁目 3-7 TEL 011-733-2130 FAX 011-733-2132 新 潟 出 張 所 〒950-0913 新 潟 市 中 央 区 鐙 1 - 5 - 3 TEL 025-240-1470 FAX 025-240-1471 仙 台 出 張 所 〒984-0038 仙台市若林区伊在 3 -10 -5 TEL 022-765-6285 FAX 022-765-6286 広 島 出 張 所 〒730-0804 広島市中区広瀬町 6 - 1 8 TEL 082-297-4746 FAX 082-297-4748 テクノセンター 〒350-0197 埼玉県比企郡川島町大字戸守 392-11 TEL 049-297-7311 FAX 049-297-7375 テクノセンター第二工場 〒350-0166 埼玉県比企郡川島町大字戸守 408-1 TEL 049-299-0883 FAX 049-299-0885 この印刷物は環境にやさしい植物性 大豆油インキを使用しています。 2025.12.1000（I）    ~ レンズ～検査対象物距離＝~ 画面サイズ

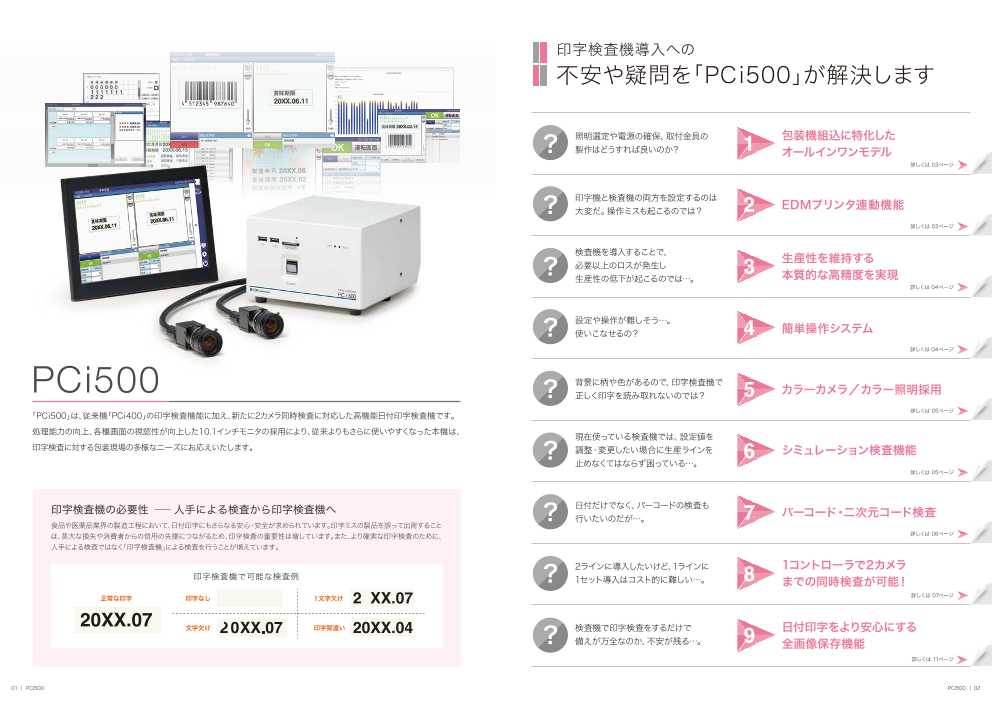

印字検査機導入への 不安や疑問を「PCi500」が解決します ? 照明選定や電源の確保、取付金具の 包装機組込に特化した 製作はどうすれば良いのか？ 1 オールインワンモデル 詳しくは 03ページ ? 印字機と検査機の両方を設定するのは 大変だ。操作ミスも起こるのでは？ 2 EDMプリンタ連動機能 詳しくは 03ページ 検査機を導入することで、 ? 必要以上のロスが発生し 3 生産性を維持する 生産性の低下が起こるのでは…。 本質的な高精度を実現 詳しくは 04ページ ? 設定や操作が難しそう…。 使いこなせるの？ 4 簡単操作システム 詳しくは 04ページ PCi500 ? 背景に柄や色があるので、印字検査機で 正しく印字を読み取れないのでは？ 5 カラーカメラ／カラー照明採用 「PCi500」は、従来機「PCi400」の印字検査機能に加え、新たに2カメラ同時検査に対応した高機能日付印字検査機です。 詳しくは 05ページ 処理能力の向上、各種画面の視認性が向上した10.1インチモニタの採用により、従来よりもさらに使いやすくなった本機は、 現在使っている検査機では、設定値を 印字検査に対する包装現場の多様なニーズにお応えいたします。 ? 調整・変更したい場合に生産ラインを 6 シミュレーション検査機能 止めなくてはならず困っている…。 詳しくは 05ページ 印字検査機の必要性 －人手による検査から印字検査機へ ? 日付だけでなく、バーコードの検査も 行いたいのだが…。 7 バーコード・二次元コード検査 食品や医薬品業界の製造工程において、日付印字にもさらなる安心・安全が求められています。印字ミスの製品を誤って出荷すること は、莫大な損失や消費者からの信用の失墜につながるため、印字検査の重要性は増しています。また、より確実な印字検査のために、 詳しくは 06ページ 人手による検査ではなく「印字検査機」による検査を行うことが増えています。 印字検査機で可能な検査例 ? 2ラインに導入したいけど、1ラインに 1セット導入はコスト的に難しい…。 8 1コントローラで2カメラ までの同時検査が可能！ 正常な印字 印字なし 1文字欠け 2 XX.07 詳しくは 07ページ 20XX.07 文字欠け XX 印字間違い 20XX.04 ? 検査機で印字検査をするだけで 備えが万全なのか、不安が残る…。 9 日付印字をより安心にする 全画像保存機能 詳しくは 11ページ 01 PCi500 PCi500 02

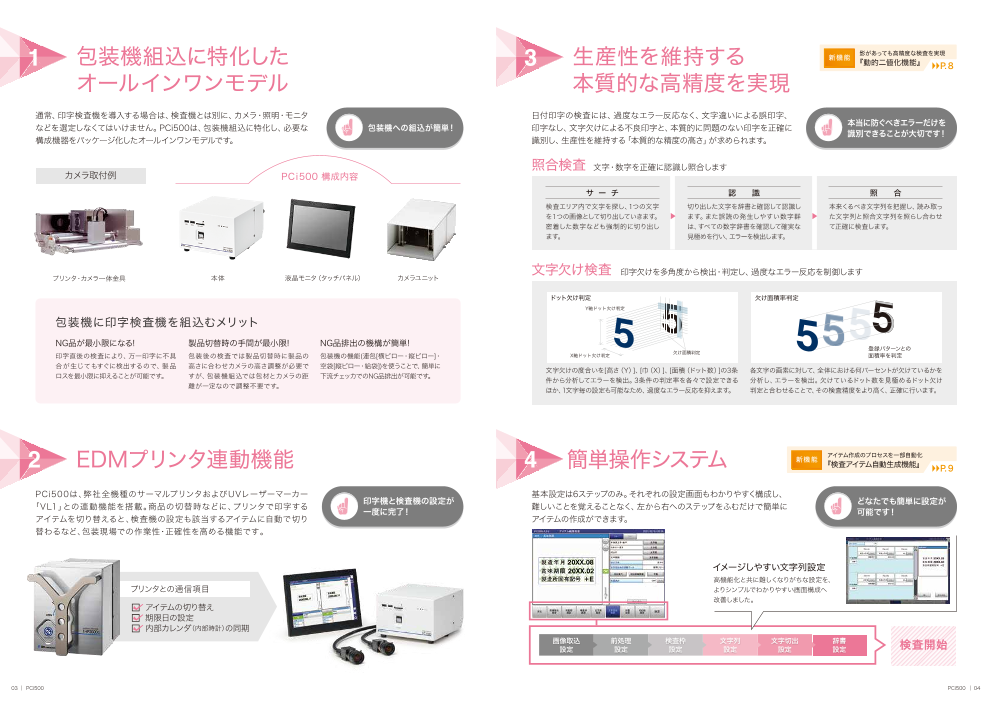

1 包装機組込に特化した 3 生産性を維持する 新機能 影があっても高精度な検査を実現『動的二値化機能』 ▶ ▶ P . 8 オールインワンモデル 本質的な高精度を実現 通常、印字検査機を導入する場合は、検査機とは別に、カメラ・照明・モニタ 日付印字の検査には、過度なエラー反応なく、文字違いによる誤印字、 などを選定しなくてはいけません。PCi500は、包装機組込に特化し、必要な 包装機への組込が簡単！ 印字なし、文字欠けによる不良印字と、本質的に問題のない印字を正確に 本当に防ぐべきエラーだけを 識別できることが大切です！ 構成機器をパッケージ化したオールインワンモデルです。 識別し、生産性を維持する「本質的な精度の高さ」が求められます。 照合検査 文字・数字を正確に認識し照合します カメラ取付例 PCi500 構成内容 サ ー チ 認　　識 照　　合 検査エリア内で文字を探し、1つの文字 切り出した文字を辞書と確認して認識し 本来くるべき文字列を把握し、読み取っ を１つの画像として切り出していきます。 ます。また誤読の発生しやすい数字群 た文字列と照合文字列を照らし合わせ 密着した数字なども強制的に切り出し は、すべての数字辞書を確認して確実な て正確に検査します。 ます。 見極めを行い、エラーを検出します。 文字欠け検査 印字欠けを多角度から検出・判定し、過度なエラー反応を制御します プリンタ・カメラ一体金具 本体 液晶モニタ（タッチパネル） カメラユニット ドット欠け判定 欠け面積率判定 Y軸ドット欠け判定 包装機に印字検査機を組込むメリット NG品が最小限になる! 製品切替時の手間が最小限! NG品排出の機構が簡単! 登録パターンとの 印字直後の検査により、万一印字に不具 包装後の検査では製品切替時に製品の 包装機の機能(連包[横ピロー・縦ピロー]・ X軸ドット欠け判定 欠け面積判定 面積率を判定 合が生じてもすぐに検出するので、製品 高さに合わせカメラの高さ調整が必要で 空袋[縦ピロー・給袋])を使うことで、簡単に 文字欠けの度合いを[高さ（Y）]、[巾（X）]、[面積（ドット数）]の3条 各文字の画素に対して、全体における何パーセントが欠けているかを ロスを最小限に抑えることが可能です。 すが、包装機組込では包材とカメラの距 下流チェッカでのNG品排出が可能です。 件から分析してエラーを検出。3条件の判定率を各々で設定できる 分析し、エラーを検出。欠けているドット数を見極めるドット欠け 離が一定なので調整不要です。 ほか、1文字毎の設定も可能なため、過度なエラー反応を抑えます。 判定と合わせることで、その検査精度をより高く、正確に行います。 2 EDMプリンタ連動機能 2 4 簡単操作システム 新機能 アイテム作成のプロセスを一部自動化『検査アイテム自動生成機能』 ▶▶P.9 PCi500は、弊社全機種のサーマルプリンタおよびUVレーザーマーカー 基本設定は6ステップのみ。それぞれの設定画面もわかりやすく構成し、 「VL1」との連動機能を搭載。商品の切替時などに、プリンタで印字する 印字機と検査機の設定が 難しいことを覚えることなく、左から右へのステップをふむだけで簡単に どなたでも簡単に設定が 一度に完了！ 可能です！ アイテムを切り替えると、検査機の設定も該当するアイテムに自動で切り アイテムの作成ができます。 替わるなど、包装現場での作業性・正確性を高める機能です。 イメージしやすい文字列設定 高機能化と共に難しくなりがちな設定を、 プリンタとの通信項目 よりシンプルでわかりやすい画面構成へ 改善しました。 アイテムの切り替え 期限日の設定 内部カレンダ（内部時計）の同期 画像取込 前処理 検査枠 文字列 文字切出 辞書 設定 設定 設定 設定 設定 設定 検査開始 03 PCi500 PCi500 04

5 カラーカメラ／カラー照明採用 新機能 最適な照明色を自動選定『自動照明調整機能』 ▶▶P.8 7 バーコード・二次元コード検査 PCi500では、カラーカメラとカラー照明による検査画像取込方式を採用 PCi500は各種バーコード・二次元コードの読取機能を搭載しています。 しています。印字の背景に柄がある場合や、背景が多色の場合でも、検査文字 登録データとの照合検査、読取検査、バーコードの一部に欠けがある場合に だけを抽出し、検査に適した文字切り出しが可能です。 NGとする品位検査に対応します。 ※バーコード・二次元コード検査はカメラ状況、検査対象の印字・印刷状況によって、 　対応可否がございます。ご使用になる仕様での事前テストを推奨いたします。 これまで難しかった 柄や色を印字スペースに使えます！ 対応バーコード JAN8/13・UPC-A/E・ITF・NW-7（CODABAR）・ CODE39・CODE128（GS1-128） 対応二次元コード DataMatrix・QRコード 印 字 例 PCi500 弊社従来機種 通常検査（照合検査・読取検査） あらかじめ照合データとして登録されたデータと、画像取込で読み 印刷済みのバーコード 込んだデータを照合します。取込画像に欠け等がある場合でも、 読み取りによる、 ＜ 印字の背景に柄がある場合 ＞ カラーカメラ（青照明） 白黒カメラ（白照明） 部分的に読み取りが可能な場合はOKと判定します。また、照合 品種チェック等に有効です! 検査を行わず、読取可否のみの検査も可能です。 例 ▶ 照合データ：4912345123459 ＜ 印字の背景が多色の場合 ＞ カラーカメラ（白照明） 白黒カメラ（白照明） 照合データと読取データが一致。 照合データと読取データが不一致。 6 シミュレーション検査機能 OK と判定 NG と判定 ※照合検査判定イメージ 印字検査中に設定値を調整・変更したい場合、設定値変更の検査結果への影響は、実際にラインを動かしながら確認し なくてはならず、いったんラインを止めるなど生産に支障がでる場合がありました。 PCi500では、検査運転中のシミュレーション検査機能を搭載。本検査に影響することなく、異なる設定値での検査や、 品位検査（バーコードのみ） 異なるアイテムの検査のシミュレーションが可能です。 包装工程内で、バーコードの 通常検査で行う照合検査に加え、取込画像の欠けの有無に対する 印字を行うラインでの 検査を行います。バーコードの読み取りが行えても、取込画像の 検査に有効です! 一部に欠けがある場合はNGと判定します。 シミュレーション検査で調整・確定した設定値を本検査に適用 例 ▶ 照合データ：4912345123459 本検査 検査続行 新しい設定値で検査 ＜ 通常検査 ＞ ＜ 品位検査 ＞ シミュレーション検査 保存画像を用いたシミュレーション検査を実施 さまざまな設定値での検査結果の確認が可能 生産ラインを止めることなく、 読み取りができ、照合検査も正しい。 読み取りができ、照合検査も正しいが 確実な検査と生産性維持の バーコードの一部に欠けがある。 両立に貢献します！ OK と判定 NG と判定 ※通常検査と品位検査の比較イメージ 05 PCi500 PCi500 06 ▲ ▲ ▲ ▲

8 1コントローラで このほか便利で使いやすい機能を多種搭載 2カメラまでの同時検査が可能！ 日付印字の検査をする上で、必要な機能と便利な機能に加え、お客さまのニーズに合わせた各種オプション機能もご用意。 文字検査の利便化と効率化に貢献します。 PCi500は1コントローラで２カメラまでの同時検査が可能。2chの独立 トリガも搭載しているため、異なる撮像タイミングにも対応できるほか、 ２画面表示対応のモニタにより、2カメラ分の撮像内容を同時確認できます。 PCi500だけの便利な3つの新機能 省スペース化、省コスト化も 実現できます! 新機能1 224色から検査対象物に最適な照明色を自動選定！ 自動照明調整機能 「PCi500」はカラーカメラとカラー照明による検査画像取込方式を採用。 印字の背景に柄や色がある場合にも、適切な照明色を設定することで、 2カメラでの用途例 1234 カメラ1 検査文字だけを抽出し、検査に適した切り出しが可能です。 OK 画像取込設定に新たに追加された「自動照明調整機能」は、選択可能な 例 1 1製品での異なる印字（2ヶ所）の検査 224色の照明色から、【設定】ボタンを押すだけで検査対象物に最も 12314234ABCADBCD 1234 ABCD 12314234ABCADBCD 適した色を自動で選定する機能です。 例 2 1台で2ラインの検査 1234 ABCD 12314234ABCADBCD カラー照明のメリットを最大化した文字切り出しを実現します。 1234 ABCD 12314234ABCADBCD 例 3 横ピロ-包装機上での印字検査とラベル貼付確認 1234 ABCD 1234 ABCD ABCD 1234 ABCD 1234 12314234ABCADBCD 例 4 深絞り包装機上での多列印字検査 1234 ABCD 新機能2 影がある場合や薄い印字の文字切り出しに有効！ 動的二値化機能 照明環境などが原因で検査画像にグラデーション状の影が生じる場合、 2カメラ対応とバーコード検査を活かした用途例 透明な包材で印字の影が不均一にできる場合、印字が薄い場合には、 文字の切り出しが正しく行われないことがあります。 包材にすでに印刷されているバーコードと、プリンタで印字した日付などを別々のカメラで 前処理設定に新たに追加された「動的二値化機能」は、こうしたケースに 読み取ることで、あらかじめ登録されたバーコード情報・印字内容と不一致がないかを検査。 新機能 新提案 有効な機能です。比較的印字が薄いとされるUVレーザーマーカー 包装フイルムのかけ間違いや印字設定の間違いなどが検出できます。 などの印字検査にも有効です。 印刷済みのバーコード プリンタ カメラ❶ カメラ❷ 文字切り出しイメージ 本機能OFFで切り出し 本機能ONで切り出し ※イラストはイメージ図になります。 検査画面イメージ カメラ❶ の検査画面 カメラ❷ の検査画面 カメラ❶ の検査画面 カメラ❷ の検査画面 （左：カメラ❶ 右：カメラ❷） 2画面表示で 一致・不一致が 影の影響でうまく切り出せない NG 適切な切り出しが可能 OK わかりやすい 設定値はなく、本機能をON にするだけで、検査画像１つ１つに合わせて最適な二値化が自動的に行われます。 包材・日付印字設定ともに正しい さらに本機能が優れているのは、画像全体を一律に二値化するのではなく、細分化されたエリアごとに適切な二値化が行われることです。 JANコードがNG 包材のかけ間違い等を検出 そのため検査画像内に不均一にグラデーションの影がある場合に非常に有効です。 ※判定結果に応じた出力信号はカメラごとでの出力となります。 ※背景が白、文字が黒の場合の検査に有効な機能です。 07 PCi500 PCi500 08 ▼ ▼ ▲

PCi500だけの便利な3つの新機能 そのほか便利な機能 新機能3 検査アイテム作成プロセスをAIが大幅サポート！ 検査アイテム自動生成機能 位置補正 豊富な前処理機能 日本語検査 日付印字検査の現場に精通した弊社技術者の知識を機械学習したエッジ AIにより、検査アイテム作成のプロセスを６～7割、自動化する機能です。 検査枠設定に新たに追加された「アイテム自動設定画面」内で「アイテム 自動生成」ボタンを押すだけで、画面に表示されている撮影画像内の 文字を認識して、検査枠 ⁄ 文字列 ⁄ 文字（幅・高さ）までが設定されます。 OK あとは設定の確認、調整を行うだけなので、設定にかかる手間が大幅に 削減できます。 検査指令信号の多少のずれにより、 撮像画像に画像処理を施すことにより 日付等の英数字だけでなく「賞味期 取込画像にバラツキがあっても、あら 最適な検査が可能となります。 限」などの漢字・ひらがな・カタカナ かじめ登録された基準テンプレート また複数の処理をかけあわせることも の検査にも対応。照合文字列設定 アイテム自動生成の流れ 画像を元に、検査対象を抽出（サーチ） 可能です。 時にも日本語変換機能により文字 します。そのため、検査対象付近に不 種問わず、簡便な設定が可能です。 要な文字や絵柄があっても安定した 検査運転画面にも照合文字列が同 検査が可能です。 時表示されます。 10パターンの辞書登録 エラーコード出力 一括検査 検査枠設定の【アイテム自動設定】を押す 【アイテム自動生成ボタン】を押す アイテムが自動生成される OK １つのキャラクタに対し、10パターン NG判定された保存画像の閲覧時に 通常検査以外に、検査可能な文字 の辞書登録が可能です。頻出パターン エラー内容の詳細を表示することに 列数・ブロック数が多い一括検査を 管理アルゴリズムの採用により、追加 より、原因の特定を容易にします。 実装。一括表示印字などの検査に対応 パターンの最適化が行われます。 します。 参 考 印字不良品がみつかったらどうすればよい？　-排出機構の設置- ※一括検査の検査アイテムは自動生成機能 　対象外です。 印字検査の後工程として、生産ラインに下記のような排出装置を導入すると、ラインを停止することなく NG製品を排出することができます。 シフト出力 （オプション） カスタムコード検査 （オプション） 角度補正（オプション） 包装ラインの仕様に合わせて、NG検出 ユーザ毎に設定されたカスタムコード 取り込んだ検査画像に傾きがある場合 製造 製 年 造 月 製造 年 時に指定の排出ポイントでの信号出力 印字の検査が可能になります。対応可 に、検査に適した角度に補正します。 年 月 消費 2 月 消 期 01 費 2 限 5.0 消費 2 7 期 01 限 5 期 0 .07 2 .1 1 0 8 限 5.07 1 2 .1 0 8 2 .1 5 0 8 . 1 0 5 7 . . 0 2 1 7 2 5.07 . . 2 2 2 2 に対応します。ピンポイントでの出力に 能なカスタムコードは年・月・日・曜日・ 搬送中にワークの角度が変わるなど、 製造年月 消費 2 期 01 限 5.07 2 .1 0 8 15.07.22 加え、安全をみた前後製品の排出機能 シフトコード〔時間分割〕・時・分。プリ 検査画像の角度が安定しない場合に 製造年月 消費 2 期 01 限 5.07 2 .1 0 8 15.07.22 製 製 造 造 年 年 月 月 消 消 費 2 費 2 期 01 期 01 限 5.0 限 5.0 7 7 2 .1 2 .1 0 8 0 8 1 1 5 5 . . 0 0 7 7 . . 2 2 2 2 にも対応しています。 ンタのニーズをフィードバックした機能の 有効な機能です。 ひとつです。 連包排出 （包装機オプション機能） アーム排出 エアジェット排出 NG製品を中心に前後製品をカットせず アームによる払い出し排出。信号のシフト 包装機出口や下流コンベヤに設けられた エンコーダ入力対応 （オプション） 保存画像の再検査 に連なった状態にすることで、下流ウェ 組でNG品のピンポイントの排出も可能 エア吹き出し口からエアジェットにより エンコーダ信号を入力することで、包装フイルムの繰り出し速度 検査時の保存画像を蓄積させることで、手動での再検査が可能に イトチェッカで排出します。 です。 排出します。 をリアルタイムで測定でき、画像取込位置をミリ単位で調整する なります。 ことが可能となります。 事後の検査判定の分析等に役立ちます。 09 PCi500 PCi500 10

9 日付印字をより安心にする PCi500ならUSB接続で手軽に 全画像保存機能 全画像保存を実現 日付印字をより安心にする備えとして、印字検査機「PCi500」には全画像保存機能が搭載されています。 PCi500の本体には、画像保存をする保存媒体をつなぐためのUSB ポートが2つ搭載されています。高価なサーバの導入や、複数ライン USBメモリやUSB HDDを とサーバのネットワークを構築しなくても、USB接続をするだけで、 接続するだけで、すぐに 全画像保存がはじめられます！ 全画像保存が備えになるのはなぜ？ 手軽に全画像保存の導入が可能です。 商品出荷後、印字に関する予期せぬトラブルが発生したら… 現在の対策で本当に万全ですか？ 対策例 使用済みリボンの保管 対策例 印字検査のみ実施 検査を実施したことを 課 題 課 題 USB メモリ USB HDD ×月 証明するのが困難。 ○日？ ○月× 日？ 対策例 NG品のみ画像を保存して排出 選べる保存条件 出荷した商品の画像がないため、 課 題 検査時の状態が確認できない。 検査画像を保存する環境や目的に合わせて保存条件を選択することが可能です。 ・リボンの目視確認は大変。日時も個別に細かく追えない。 画像保存対象 ファイル上書き ・リボンの長期保管による劣化や保管場所の確保。 チャネル（ポート）毎に下記を設定できます。 保存媒体の容量がいっぱいになったら、古いファイルからデータを 上書きするか、上書きせずに保存処理を停止させるかを設定できます。 全画像保存 OK画像 NG画像 のみ保存 のみ保存 全画像保存を行うと… 保存枚数の目安 検査画像を全て保存することで、日付のトレーサビリティを実現！　　 予期せぬトラブルへの対応が簡単、確実に行えます。 最大保存枚数　約10,800,000枚　※2TBストレージ2台接続 例 ▶ 毎分75個で1日8時間稼働した場合（USBポート×2台接続時） デジタルデータだから検索性が高い 判定結果や日時情報はデジタルデータとして保存 されるので、検索や抽出が簡単に行えます。 32GB 2TB × × 検査結果を全て残せるから、より安心 2台 2台 全ての検査画像を残すことで、製造過程での印字の 状態を全て確認できるので、万一のとき安心です。 約5日間分 約300日間分 保存可能 保存可能 11 PCi500 PCi500 12

PCi500の保存画像は ネットワーク化にも対応！ 専用ビューワで簡単に検索・閲覧可能！ PCi500の便利なWEBサーバ機能 USBメディアに保存された「PCi500」の保存画像はパソコンに WEBサーバ機能を使うと、「PCi500」とネットワーク接続された ネットワークを構築しなくても手軽に ネットワーク化すれば事務所に USBメディアを接続するだけで手軽に確認することができます。 パソコンからはインターネットブラウザ＊を用いて「PCi500」に さらに専用ビューワ＊を使うことで、簡単に様 な々条件を指定しての 保存画像の確認ができます！ いながら離れた現場のPCi500の 接続しているUSBメディア内の保存画像を、直接閲覧することが 保存画像が確認できます！ 検索・閲覧が可能です。 可能です。 ＊OS:Windows 7［ 32bit対応］ ＊Microsoft Internet Explorer バージョン 20H2 以降対応（ Windows 11以降は削除されるのでご注意ください。） 　 Windows 8,Windows 8.1,Windows 10,Windows 11［32bit/64bit対応］ 　Microsoft Edge バージョン 95.4638.69 以降対応 　Google Chrome バージョン 54.0.2840.87 以降対応 現　場 事務所 現　場 事務所 1234 1234 カメラ1 カメラ1 OK OK 12314234 ABCADBCD 12314234 ABCADBCD 1234 ABCD PCi500からUSBメディアを 12314234 ABCAD 1234 ABCD BCD OK 12314234 ABCADBCD イーサネットによる OK 1234 ABCD 12314234 ABCADBCD はずしてパソコンに接続 1234 ABCD 12314234 ABCADBCD ネットワーク化 1234 ABCD 1234 ABCD 12314234 ABCADBCD 12314234 ABCADBCD 1234 ABCD 1234 ABCD 12314234 ABCAD 123 ABCD BCD ABCD 14234 ABCADBCD 1234 1234 12314234 ABCADBCD 12314234 ABCADBCD 1234 ABCD 1234 ABCD インターネットブラウザで簡単アクセス 「PCi500」と接続されたパソコンのインターネットブラウザを 印刷イメージ 起動、アドレスバーに所定のURLを入力するだけで簡単に 「PCi500」へアクセスし、左記のメイン画面が表示されます。 わかりやすい画面構成 表示フィルタ機能 外部出力データ機能 保存画像には、検査結果や日時の情報が 結果や日時を指定し、画像を抽出・表示でき 検査画像結果は、CSVとして出力することが ※画像はイメージです。 付随して記録されています。メイン画面では、 ます。特定の時間の検査画像が見たい、NG 可能です。また、外部プリンタで簡単に印刷 それらの情報と検査画像を合わせて確認で 画像のみを確認したい時などに役立ちます。 することもできます。 きます。 便利な照会機能　検査画像の生産状況を月・日・時間で照会します。 ※画像はイメージです。 PCi500 の画像保存に関する仕様 本体内部メモリ 40枚 ※本体内部メモリに保存された画像は電源 オフ時に消去されます。 / 画像保存 SD SDHC 容量により異なる ※本体内部メモリへの保存枚数はUSBスト USBストレージ ストレージ容量32GB：約91,000枚 レージへの画像保存機能使用時の枚数と ストレージ容量2TB：約5,400,000枚 なります。 OK ※ハードディスクは消耗品であり使用環境に USBメモリフォーマット仕様 ストレージ容量 32GB以下 ※画像はイメージです。 ※画像はイメージです。 よりメーカー保証期間であっても交換が必 ファイルフォーマット形式 FAT32 要な場合があります。定期的な交換をおす すめいたします。 ①月単位・日単位の生産数表示画面 ②時間単位生産リスト画面 ハードディスク容量 2TB以下 ※保存に関するデータは、環境によりデータ 月単位では、指定した月の1日から末日までを、日単位では、指定 指定した時刻について、保存媒体やカメラ、表示する画像の種類 USB HDDフォーマット仕様 ファイルフォーマット形式 NTFS 破損が発生する場合があります。保存した パーテーション形式 MBR した日の0時から23時までの生産状況をグラフ表示します。日ごと、 （OK画像・NG画像・その他画像）の条件を指定して、検索することが データ全てを保証するものではありません。 時間ごとでのOK画像・NG画像・その他画像の数がグラフで一目で できます。 ファイル保存処理能力 1カメラ時：200枚 / 分 ※使用条件、設定条件により異なる場合がござ 2カメラ時：400枚 / 分（1カメラあたり最大200枚 / 分） います。 わかります。 13 PCi500 PCi500 14
