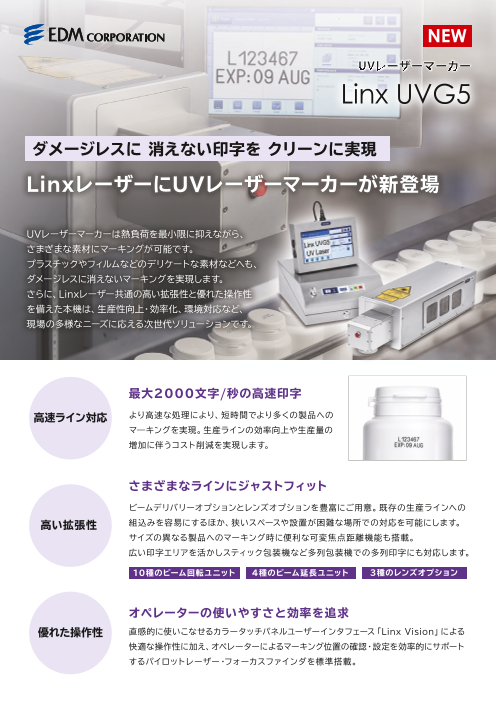

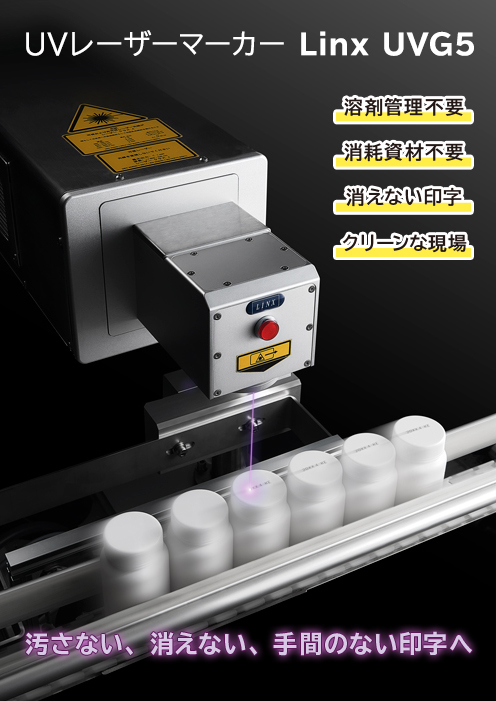

UVレーザーマーカー　Linx UVG5

イーデーエムは必要なものすべてをトータルシステムでご提案！ 導入から運用まで イーデーエムの完全サポート体制 UV LASER MARKER イーデーエムでは、UVレーザーマーカーの導入・運用に必要な付帯設備 をトータルシステムでご提案いたします。 また、オペレーターの方の不安を解消し、UVレーザーマーカーを安全に U Vレーザーマーカー お使いいただくための安全講習等の各種サポートに加え、急なトラブルの 際にも迅速に現場に駆けつけて対処するなど、導入から運用まで安心して Linx UVG5 お使いいただけるトータルサポートをご提供いたします。 Linx UVG5 仕様 Linx UVG5 外形寸法 印字レーザー種類 YVO4レーザー クラス4 Linx UVG5本体 印字レーザー 最大レーザー出力 4W 189 レーザー波長 355nm 655 最大追従速度 600ｍ/分 最大スキャン速度 20000mm/秒（1200m/分） 印 パフォーマンス 最大印字文字数 2000文字/秒 字 印字方向 0°～360° を 文字種類 ベクターフォント 標準搭載フォント種類 OTF・TTF・PFA・PFB・SVG 、 印字種類 バーコード JAN8・JAN13・GS1-128・GS1 DataBar も 二次元コード QR・GS1 QR・microQR・PDF417・DataMatrix 電源ユニット っ 機械材質 ステンレスカバー・アルミニウムシャシー 400 と 重量 本体：20kg 電源ユニット：12kg シ 本体ケーブル長 3m（標準）・5m（オプション） ダウンシュータ・ストレートシュータ・ビーム延長ユニット・ ン ヘッド取付オプション 機械仕様 ビーム回転ユニット プ IP54（標準）：空冷式 保護等級：冷却方式 335 ル IP65（オプション）：外部冷却式 電源 AC100V-240V（自動切替）・50Hz-60Hz・360VA（最大） に 使用環境 温度：5℃～40℃ 湿度：10％～90％（結露無き事） ユーザインタフェース Linx Vision センサ・エンコーダ・シグナルタワー出力・集塵機・ ポート インターロック（2系統）・Ether・WiFiアクセスBOX（オプション） インタフェース ジョブセレクト・スタート/ストップ・トリガーモニタ・ 入出力（オプション） 印字動作正常/不良出力・印字工程中・レーザーレディ・ 印字レディ・シャッター閉 パイロットレーザー レーザー仕様 種類：クラス2 出力：1mW未満 波長：630nm～670nm 275 48 安全機能 インターロック（標準） 認証規格 CE・NRTL/FCC・RoHS レンズバリエーション レンズ種類 203 290 460 焦点距離 （オフセット設定時） （-7.7） 244mm（ +4.5） （-16.7） 344mm（ +19.3） （-58.6） 591mm（ +58.6） 印字面積 （オフセット設定時）（87.9×109.1） 91.0mm×113.2mm（ 92.8 ×115.6） （128.3×141.3） 135.1mm ×149.1mm（ 143.0 ×158.1）（210.7×318.1） 235.1mm × 355.8mm（ 259.5×393.5） スポット径 21μm 34μm 69μm ※QRコードはデンソーウェーブの登録商標です。 ※記載内容については予告なく変更する場合がございます。なお、本カタログ内仕様は、使用条件、取付条件、環境などにより異なる場合がございます。 https://www.edm-net.co.jp/ 本 社 〒173-0004 東京都板橋区板橋 3 - 5 - 2 TEL 03-3964-4005 FAX 03-3962-1252 東 京 営 業 部 〒350-0197 埼玉県比企郡川島町大字戸守 392-11 TEL 049-290-9095 FAX 049-290-9096 大 阪 営 業 所 〒565-0853 大阪府吹田市春日 4-20-10 TEL 06-6310-7231 FAX 06-6310-7560 名古屋営業所 〒485-0065 愛知県小牧市藤島町五才田6 TEL 0568-73-7115 FAX 0568-73-7123 九 州 営 業 所 〒812-0041 福岡市博多区吉塚 3 -2 -22 TEL 092-621-5133 FAX 092-621-1719 札 幌 営 業 所 〒065-0012 札幌市東区北十二条東十四丁目 3-7 TEL 011-733-2130 FAX 011-733-2132 新 潟 出 張 所 〒950-0913 新 潟 市 中 央 区 鐙 1 - 5 - 3 TEL 025-240-1470 FAX 025-240-1471 仙 台 出 張 所 〒984-0038 仙台市若林区伊在 3 -10 -5 TEL 022-765-6285 FAX 022-765-6286 広 島 出 張 所 〒730-0804 広島市中区広瀬町 6 - 1 8 TEL 082-297-4746 FAX 082-297-4748 テクノセンター 〒350-0197 埼玉県比企郡川島町大字戸守 392-11 TEL 049-297-7311 FAX 049-297-7375 テクノセンター第二工場 〒350-0166 埼玉県比企郡川島町大字戸守 408-1 TEL 049-299-0883 FAX 049-299-0885 この印刷物は環境にやさしい植物性 大豆油インキを使用しています。 2026.10.2000（I） 195 147 159

Linx UVG5で 連続式インクジェットプリンタ（CIJ） での課題解決に役立つ 印字工程は、 液体インクから、UVレーザーへ UVレーザーマーカー「Linx UVG5」の特長 液体インクを用いた連続式インクジェットプリンタ（CIJ）を使っている現場では、印字作業に加えて、 ここまで 溶剤の補充やインク汚れの清掃作業、消耗資材の在庫管理など様々な作業が発生します。 CIJでは、製造現場が汚れがちです。さらにMEKなどの有機溶剤を これらは印字品質を維持するために不可欠な工程である一方で、その運用には人手や時間を要します。 使用する場合には、有機溶剤中毒予防規則（有機則）に従い、局所 変えられる。 UVレーザーマーカーはインクを使用しない印字方式として、 排気装置等の設置、年2回の作業環境測定・健康診断、貯蔵や空 こうした作業を前提としない新しいシンプルな印字工程の設計を可能にします。 容器の処理などを行う必要があります。UVG5は、UVレーザー光 有機溶剤不要・ により印字を行うため、有機溶剤不要で、汚れや臭いのないクリー クリーンな現場 ンな現場を実現します。 ■印字工程の比較の例 CIJによる印字は、アルコールや摩擦などにより印字が消える可 連続式インクジェットプリンタ UVレーザーマーカー 能性があります。 UVG5は、ＵＶレーザー光により印字面を化学的に変化させて 印字するため、印字が消える心配がありません。 1 テスト印字 2 ライン稼働 1 テテスストト印印字 2 ライン稼働 消えない印字 印字品質の確認 立ち上げ後のチェック 印字品質の確認 立ち上げ後のチェック UVG5には、CIJで必要なインクや洗浄液などの消耗資材が不 要です。有機溶剤も使用しないため消耗資材によるコストを抑え つつ環境負荷を低減することが可能です。使用済みボトルや廃 3 インク残量の確認 4 インク補充 3 インク残量の確認 4 インク補充 液等の処理も不要です。 消耗資材不要 残量を適宜チェック カートリッジ交換など 残量を適宜チェック カートリッジ交換など 5 溶剤補充 6 在庫管理 5 溶剤補人充手・時間6が 在庫管理 インク粘度調整用・洗浄用 消耗資材の在庫管理・発注 インク粘度調整用か・洗か浄る用 工程消耗を資材の在庫管理・発注 CIJは限られたドットで印字するため、画数が多い文字や複雑な 形状の正確な再現は困難です。 7 清掃作業 8 定期点検 7 清掃作大業幅カッ8ト！ 定期点検 UVG5はレーザー光による一筆書きのため、ドット印字では表 現が難しい複雑な文字も微細に印字可能です。 機器周辺の汚れ除去 フィルター交換などの定期点検 機器周辺の汚れ除去 フィルター交換などの定期点検 微細な印字 9 溶剤管理 10 廃棄物処理 9 溶剤管理 10 廃棄物処理 有機則で定められた事項の遵守 廃液・使用済みボトルなど 有機則で定められた事項の遵守 廃液・使用済みボトルなど CIJを長く使用するためには、日常的なノズル洗浄などのほかに メーカーによるフィルター交換等の定期点検が必要になります。 UVG5は、日常的・定期的な保守にかかる時間や手間を大幅に 削減可能です。 高い保守性 飲料製造ライン上の樹脂ボトルなどでは、工程内で印字面が濡 れてしまうことがあるため、CIJで印字するために水分を飛ばす 処理を設ける場合があります。 UVG5は水濡れ対策が不要です。 水濡れ対策不要 ※上記内容は、使用条件により異なる場合がございます。

UVレーザーマーカー 最大スキャンスピード 最大印字エリア 最大2000文字 ⁄ 秒の高速印字 20000mm ⁄ 秒 259mm × 393mm Linx UVG5 「Linx UVG5」は高速処理によって短時間で多くの製品への印字を実 バーコード対応 QRコード対応 現。最大スキャンスピード20000mm/秒、最大2000文字/秒の高速 印字で高速ラインにも対応し、生産ラインの効率向上と生産量の増加 に伴うコスト削減に貢献します。 様々なラインにジャストフィットする高い拡張性 豊富なオプションが柔軟なライン組込みを実現 UVG5では、「2種の照射方向」「10種のビーム回転ユニット」「4種のビーム延長ユニット」「3種のレンズ」をご用意。 既存の生産ラインへの組込みを容易にするほか、狭いスペースや設置が困難な場所での対応を可能にします。 照射方向 ビーム回転ユニット* ビーム延長ユニット* 製品情報ページ▶ 汚さない、消えない、手間のない印字へ UVレーザーマーカーは熱負荷を最小限に抑えながら、様々な素材に印字が可能です。 プラスチックやフィルムなどのデリケートな素材などへも、ダメージレスに消えない印字を実現します。 ダウンシュータ ストレートシュータ ヘッドの取付方向を自在に変更 ヘッドを本体から延長 ＊説明のためにユニット部を着色しています。 インク等の消耗資材を必要とせず、高い保守性を持つUVレーザーマーカーに、 Linxレーザー共通の高い拡張性と優れた操作性を融合した本機は、生産性向上・効率化、環境対応など、 多様なシーンに対応 現場の多様なニーズに応える次世代ソリューションです。 UVG5は、可変焦点距離機能を搭載。製品変更時などでも、生産ライン 上の機械本体の移動や、機械的な調整を行うことなく、異なるサイズ 印字見本 の製品に手間なく印字が可能です。 また、259mm×393mmの広い印字エリアを活かしスティック包装機 など多列包装機での多列印字にも対応します。 使いやすさと効率を追求した優れた操作性 操作インタフェースには、直感的に使いこなせるカラータッチパネル ユーザインタフェース「Linx Vision」を採用し、快適な操作性を実現 しています。 さらにオペレーターによる印字位置の確認・設定を効率的にサポート するパイロットレーザー（ガイドレーザー）・フォーカスファインダを標準 搭載しています。 Linx UVG5が実現する 手間のないシンプルな印字とは▶
