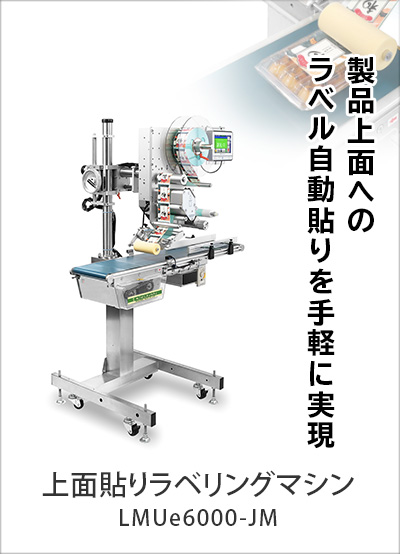

上面貼りラベラー「LMUe6000-JM」

■標準仕様 LMUe6000NS12-JM（左→右搬送） ベルト巾：200mm　長さ：1000mm LABELING MACHINE 型 式 LMUe6000NR12-JM（右→左搬送） 速度：7～25m/min（可変速） コンベヤ仕様＊2 ラベル繰出し速度 2～25m/min 搬送製品巾：40～195mm 品 種 登 録 数 200 搬送製品高：40～145mm 駆 動 ステッピングモータ コンベヤ搬送高さ＊2 775～855mm（アジャストボルト調整） 上面貼りラベリングマシン ラベル巾：15～120mm AC100～240V 140VA（本体） 電 源 台紙巾：18～125mm AC100V　　　　25VA（コンベヤ） ラ ベ ル 仕 様＊1 ラベル長：15～200mm（使用条件により500ｍｍまで設定可） システム全体重量 約67kg（本体重量含む） LMUe6000-JM ロール外径：φ300mm（表巻） 使 用 環 境 温度：5～40℃　湿度：90%未満（結露無きこと） 紙管内径：φ75mm オ プ シ ョ ン 800mm長コンベヤ ＊１ 上記仕様以外のラベルについても対応可能な場合がございますので、最寄の営業所までお問い合わせください。 ＊2 上記仕様はコンベヤタイプの標準仕様です。コンベヤ巾、長さ、高さ等のカスタマイズにより上記以外の製品巾、高さにも対応可能な場合がございます。 　　 詳しくは最寄の営業所までお問い合わせください。 ■外形寸法図（LMUe6000NS12-JM） 　製 　品 （）（ 設置最大） 前後ストローク（） ラ上 ベ面 ルへ 自の 動 貼 り を 手 軽  に （ ベルト巾） 実 現   （ 最小巾） （ コンベヤ機長） （単位：mm） 上面貼りラベリングマシン以外にも多様なニーズに応えるラベリングシステムをご提案いたします 詳しくは・・・ イーデーエム　ラベラー 検索 両側面貼り 胴巻き貼り 帯びかけ貼り 空袋貼り ※記載内容については予告なく変更する場合がございます。尚、本カタログ内仕様は、使用条件、取付条件、環境などにより異なる場合がございます。 https://www.edm-net.co.jp/ 本 社 〒173-0004 東京都板橋区板橋 3 - 5 - 2 TEL 03-3964-4005 FAX 03-3962-1252 東 京 営 業 部 〒350-0197 埼玉県比企郡川島町大字戸守 392-11 TEL 049-290-9095 FAX 049-290-9096 大 阪 営 業 所 〒565-0853 大阪府吹田市春日 4-20-10 TEL 06-6310-7231 FAX 06-6310-7560 名古屋営業所 〒485-0065 愛知県小牧市藤島町五才田6 TEL 0568-73-7115 FAX 0568-73-7123 九 州 営 業 所 〒812-0041 福岡市博多区吉塚 3 -2 -22 TEL 092-621-5133 FAX 092-621-1719 札 幌 営 業 所 〒065-0012 札幌市東区北十二条東十四丁目 3-7 TEL 011-733-2130 FAX 011-733-2132 新 潟 出 張 所 〒950-0913 新潟県新潟市中央区鐙 1-5-3 TEL 025-240-1470 FAX 025-240-1471 仙 台 出 張 所 〒984-0038 仙台市若林区伊在 3 -10 -5 TEL 022-765-6285 FAX 022-765-6286 広 島 出 張 所 〒730-0804 広島市中区広瀬町 6 - 1 8 TEL 082-297-4746 FAX 082-297-4748 テクノセンター 〒350-0197 埼玉県比企郡川島町大字戸守 392-11 TEL 049-297-7311 FAX 049-297-7375 テクノセンター第二工場 〒350-0166 埼玉県比企郡川島町大字戸守 408-1 TEL 049-299-0883 FAX 049-299-0885 この印刷物は環境にやさしい植物性 大豆油インキを使用しています。 2023.08（I） 最大 () ※（コンベヤ高さ最高位 ＋ 製品高さ 時） 最小 () ※（コンベヤ高さ最低位 ＋ 製品高さ 時） ～  （ コンベヤベルト高さ） ※キャスター接地時： （ 製品最小高さ） （ 製品最大高さ） （上限余裕：）

製品上面へのラベル貼りなら 上面貼りラベリングマシン LMUe6000 -JM 製品上面への手軽で 正確なラベリングを実現します。 ●便利な機能 タッチパネルで簡単操作！ オートティーチング機能で タッチパネル 品種呼び出しも簡単！ 自動計測 ラベル交換がスムーズ！ ラベリングマシン本体は、カラー ラベル交換時は、オートティーチングによりラベル長を タッチパネルコントローラ“EUI2” 自動計測、煩わしいラベル長登録が不要です。ラベル ●そのほかの特長 での簡単操作。ラベル貼付位置 頭出しもワンタッチで可能です。 などを品種登録することで、製品 省電力設計 ごとの各種設定をタッチパネルで 簡単に呼び出すことができます。 電源容量165VA、一般的な15Aの コンセントでも使用できます。 ロック式キャスター付 製造ラインへの固定のほか、複数 箇所に移動しての作業にも対応。 生産能力に合わせて速度を選べる 本体ログ機能で 可変速コンベヤ 可変速コンベヤ採用！ 簡単ハンドル調整 ログ機能 トラブル発生時も安心！ 可変速コンベアの採用で、 上下左右ハンドルで、製品に合わせた 貼付能力例：製品ピッチ180mm 本体操作ログ、エラーログをそれぞれ最新3,000件 高さ、幅調整が簡単に可能。 工場の生産能力に合わせ コンベヤ速度 貼付可能数 保持します。万が一、トラブルが発生した際に原因究明が たコンベヤ速度の設定が 12m/分 66個/分 迅速に行えます。 可能です。 17m/分 94個/分 大径ロール対応 22m/分 122個/分 最大ラベルロール外径はØ300mm。 ラベル交換の頻度を抑えることが可能。 安全設計 ラベリングマシン本体はラベルセット 時に手指を挟みにくい構造です。 ラベル仕様（標準） ●貼付イメージ 台紙巾 18～125mm ラベル巾 15～120mm 堅牢設計 ラベル長 15～200mm 製品詳細は 製造現場での稼働を想定して設計 コチラ ロール外径 Ø300mm（表巻） された信頼性の高い機器です。 LMUe6000NR12-JM 紙管内径 Ø75mm ▲ ▲ ▲

選べるバリエーション 多種多様 な場面で活用 できます！ 『LMUe6000-JM』では、コンベヤに製品を置くだけで簡単に上面貼りが行えるコンベヤ付きタイプのほか、生産ラインの オフラインで上面貼りを手軽に実現する『LMUe6000-JM』は、 組込みに適したコンベヤなしのスタンドタイプもご用意しております。また、ラベルに日付やバーコード等を印字しての 小ロット製品やスポット的な販促ラベルなどのラベル貼付に最適です。 貼り付けが可能な、サーマルプリンタ同時搭載にも対応し、用途に合わせてお選びいただけます。パッケージ化されている そのほか、さまざまにご活用いただけます。 ので短納期での導入も可能です。 CASE CASE 1 突発的な透明容器への 2 円筒容器への大量の POPラベル貼り POPラベル貼り スタンドタイプ 設置が簡単・短納期で導入可能な「LMUe6000-JM」なら、 生産ラインへの組込みに適したコンベヤのないスタンドタイプ 「LMUe6000-JM」の標準ガイドを使い、貼付を行う容器 急な要望があってもすぐに対応可能。透明容器へのラベル です。 既存の生産ラインに横づけすることで、手軽にインラインでの 側面が上になるように円筒容器を寝かせた状態で搬送し、 貼付でも位置のズレが少なく、商品の品質が向上。 ラベル貼付を実現します。 POPラベルを貼付。 プリンタ搭載コンベヤタイプ CASE CASE 人手・時間がない中での 間欠式サーマルプリンタを搭載したコンベヤタイプです。 オフラインでラベルに印字しながらのラベル貼付に最適です。 3 複数ラインで包装する商品への ワンポイントラベル貼り 4 大量の封ラベル貼り 20XX .XX .XX 間欠式サーマルプリンタ 「THP3000i」 ・従来機間欠式サーマルプリンタ「THP301」の後継モデル ・生産性、信頼性をさらに向上させる新機能搭載 プリンタ搭載スタンドタイプ 包装ラインの後工程で製品を集約し、「LMUe6000-JM」の 「LMUe6000-JM」でパック容器の蓋上面にラベルを貼り、作 ・日付、各種バーコード、QRコードなどを鮮明に印字 間欠式サーマルプリンタを搭載したスタンドタイプです。既存の スタンドタイプを横づけしてラベルを自動貼付。 業者が箱詰めする際に、ラベルを折り込むことで、封ラベル貼り ・最大印字面積：53mm（W）×75mm（L） 生産ラインでラベルに印字しながらのラベル貼付に最適です。 付けを完成。プリンタ搭載なら、印字しながら貼り付け可能。
