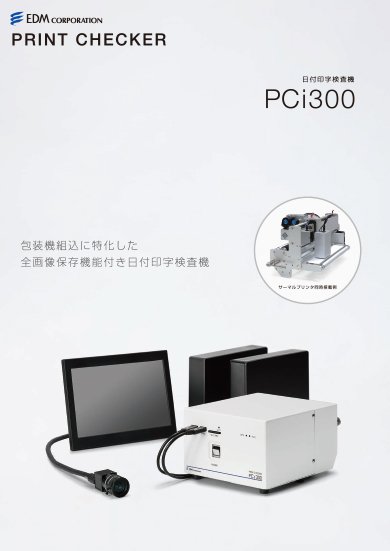

全画像保存機能付き日付印字検査機　PCi300

機械仕様（画像保存に関する仕様はP.9に記載しております。） 外形図 PRINT CHECKER 型式 PCi300 本体 種別 日付印字検査機 機器構成 カメラ デジタルカメラ（PoCL対応カメラリンク） 日付印字検査機 レンズ Cマウント / 焦点距離：f 8ｍｍ / F1.4 - F16（Close） 照明 白色LED照明（2本） 照明電源 電流制御型電源基板搭載 PCi300 本体 SDカードスロット付制御ボックス    タッチパネル 10.1型LCDタッチパネル   カメラ 仕様 白黒CMOSカメラ（40万画素） 最大接続台数 2台 本体機能 検査方式 文字照合（登録文字に対する照合検査） タッチパネルモニタ 画素数 512x480 画素  画像処理 グレー処理・2値化 前処理 白文字検査・収縮・膨張・輪郭強調・線形変換・ガンマ補正・ノイズ除去 画面サイズ   アイテム数 1000アイテム 画像保存 本体内部メモリ：116枚 ※USBストレージへの画像保存機能使用時は40枚となります（P.9参照）。 SDカード［SD/SDHC］：容量により異なる 位置補正 有り（パターン登録） 文字登録数 1文字あたり10パターン 判定文字種 JIS第一水準 辞書数 SDカード容量による（1アイテムあたり２個）  登録可能データサイズ 90ドット × 90ドット 辞書ファイル登録可能文字数 480文字 カメラユニット 包装機組込に特化した カスタムコード検査 オプション（対応コード：年・月・日・曜日・シフトコード[時間分割]・時・分） ナンバリング検査 最大9桁   保存画像再検査 ○ 全画像保存機能付き日付印字検査機 設定 ユーザ毎の初期設定登録有り 操作 タッチパネル パスワード管理 ○ サーマルプリンタ同時搭載例 入出力 入力 トリガ：2点（CH毎の独立・共用選択） エンコーダ：2点（CH毎の独立・共用選択） ※エンコーダ機能はオプションになります。 出力 OK / NG / READY / BUSY / タイムアウト / シフト出力（オプション） オプション照明：制御信号2点 通信I/F RS232(D-SUB9)：2点 / LAN(RJ45)：1点 電源 AC100～230V, 100VA, 50Hz/60Hz  外形寸法 本体 183mm(W)×127.5mm(H)×210.5mm(D)※突起物含まず カメラユニット 114mm(W)×166mm(H)×77mm(D) 特許第 5421711 号 タッチパネル 247mm(W)×180mm(H)×38mm(D) 重量 本体 2.0kg カメラユニット 0.7kg タッチパネル 0.85kg 使用環境 温度：5℃～40℃　湿度：90％未満（結露無きこと） ※Windows は、米国 Microsoft Corporation の、米国、日本およびその他の国における登録商標または商標です。 ※Microsoft Internet Explorer はMicrosoft社の登録商標です。 ※Microsoft Edge はMicrosoft社の登録商標です。 ※Google Chrome はGoogle社の登録商標です。 ※記載内容について予告なく変更する場合がございます。なお本カタログ内仕様は、使用条件、取付条件、環境などにより異なる場合がございます。 https://www.edm-net.co.jp/ 本 社 〒173-0004 東京都板橋区板橋 3 - 5 - 2 TEL 03-3964-4005 FAX 03-3962-1252 東 京 営 業 部 〒350-0197 埼玉県比企郡川島町大字戸守 392-11 TEL 049-290-9095 FAX 049-290-9096 大 阪 営 業 所 〒565-0853 大阪府吹田市春日 4-20-10 TEL 06-6310-7231 FAX 06-6310-7560 名古屋営業所 〒485-0065 愛知県小牧市藤島町五才田6 TEL 0568-73-7115 FAX 0568-73-7123 九 州 営 業 所 〒812-0041 福岡市博多区吉塚 3 -2 -22 TEL 092-621-5133 FAX 092-621-1719 札 幌 営 業 所 〒065-0012 札幌市東区北十二条東十四丁目 3-7 TEL 011-733-2130 FAX 011-733-2132 新 潟 出 張 所 〒950-0913 新 潟 市 中 央 区 鐙 1 - 5 - 3 TEL 025-240-1470 FAX 025-240-1471 仙 台 出 張 所 〒984-0038 仙台市若林区伊在 3 -10 -5 TEL 022-765-6285 FAX 022-765-6286 広 島 出 張 所 〒730-0804 広島市中区広瀬町 6 - 1 8 TEL 082-297-4746 FAX 082-297-4748 テクノセンター 〒350-0197 埼玉県比企郡川島町大字戸守 392-11 TEL 049-297-7311 FAX 049-297-7375 テクノセンター第二工場 〒350-0166 埼玉県比企郡川島町大字戸守 408-1 TEL 049-299-0883 FAX 049-299-0885 この印刷物は環境にやさしい植物性 大豆油インキを使用しています。 2025.12.1000（I）    ~ レンズ～検査対象物距離＝85~140 画面サイズ

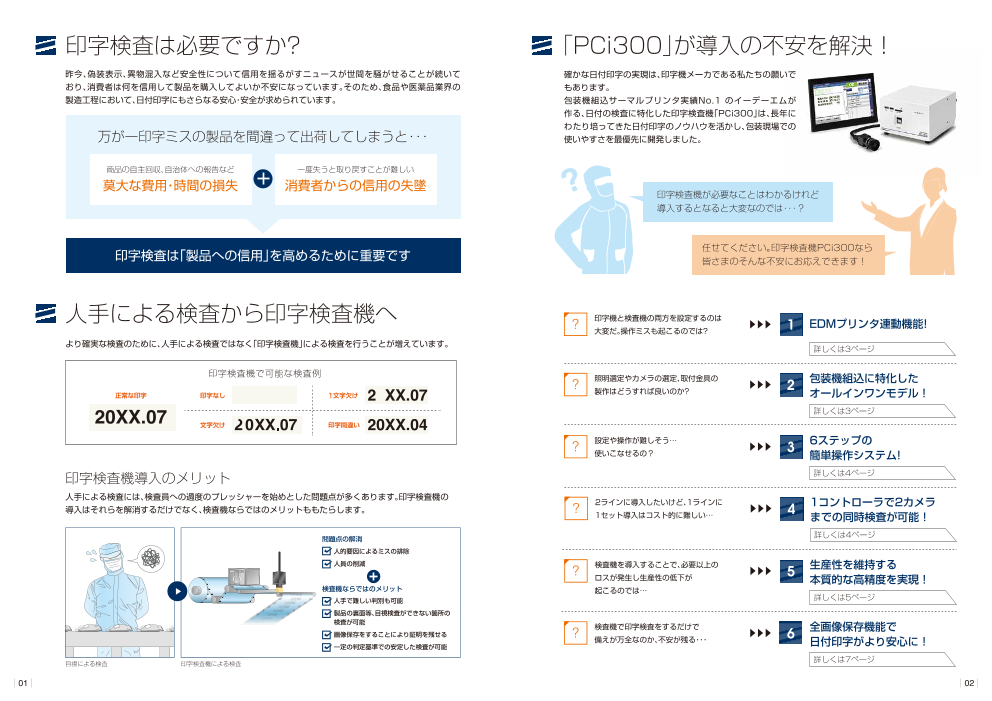

印字検査は必要ですか? 「PCi300」が導入の不安を解決！ 昨今、偽装表示、異物混入など安全性について信用を揺るがすニュースが世間を騒がせることが続いて 確かな日付印字の実現は、印字機メーカである私たちの願いで おり、消費者は何を信用して製品を購入してよいか不安になっています。そのため、食品や医薬品業界の もあります。 製造工程において、日付印字にもさらなる安心・安全が求められています。 包装機組込サーマルプリンタ実績No.1 のイーデーエムが 作る、日付の検査に特化した印字検査機「PCi300」は、長年に わたり培ってきた日付印字のノウハウを活かし、包装現場での 万が一印字ミスの製品を間違って出荷してしまうと・・・ 使いやすさを最優先に開発しました。 商品の自主回収、自治体への報告など 一度失うと取り戻すことが難しい 莫大な費用・時間の損失 消費者からの信用の失墜 ? 印字検査機が必要なことはわかるけれど 導入するとなると大変なのでは・・・？ 任せてください。印字検査機PCi300なら 印字検査は「製品への信用」を高めるために重要です 皆さまのそんな不安にお応えできます！ 人手による検査から印字検査機へ ? 印字機と検査機の両方を設定するのは EDMプリンタ連動機能! 大変だ。操作ミスも起こるのでは? より確実な検査のために、人手による検査ではなく「印字検査機」による検査を行うことが増えています。 詳しくは3ページ 印字検査機で可能な検査例 ? 照明選定やカメラの選定、取付金具の 包装機組込に特化した 正常な印字 印字なし 1文字欠け 2 XX.07 製作はどうすれば良いのか? オールインワンモデル！ 20XX.07 詳しくは3ページ 文字欠け XX 印字間違い 20XX.04 ? 設定や操作が難しそう… 6ステップの 使いこなせるの？ 簡単操作システム! 印字検査機導入のメリット 詳しくは4ページ 人手による検査には、検査員への過度のプレッシャーを始めとした問題点が多くあります。印字検査機の 2ラインに導入したいけど、1ラインに 1コントローラで2カメラ 導入はそれらを解消するだけでなく、検査機ならではのメリットももたらします。 ? 1セット導入はコスト的に難しい… までの同時検査が可能！ 問題点の解消 詳しくは4ページ 人的要因によるミスの排除 人員の削減 ? 検査機を導入することで、必要以上の 生産性を維持する ロスが発生し生産性の低下が 本質的な高精度を実現！ 1234 1234 検査機ならではのメリット 1234 起こるのでは… 1234 1234 人手で難しい判別も可能 詳しくは5ページ 1234 1234 1234 1234 製品の裏面等、目視検査ができない箇所の 1234 1234 検査が可能 15.07.18 15.07.18 15.07.1815.07.18 15.07.18 15.07.1815.07.18 15.07.18 15.07.1815.07.18 15.07.18 15.07.1815.07.18 ? 検査機で印字検査をするだけで 全画像保存機能で 画像保存をすることにより証明を残せる 備えが万全なのか、不安が残る・・・ 一定の判定基準での安定した検査が可能 日付印字がより安心に！ 目視による検査 印字検査機による検査 詳しくは7ページ 01 02

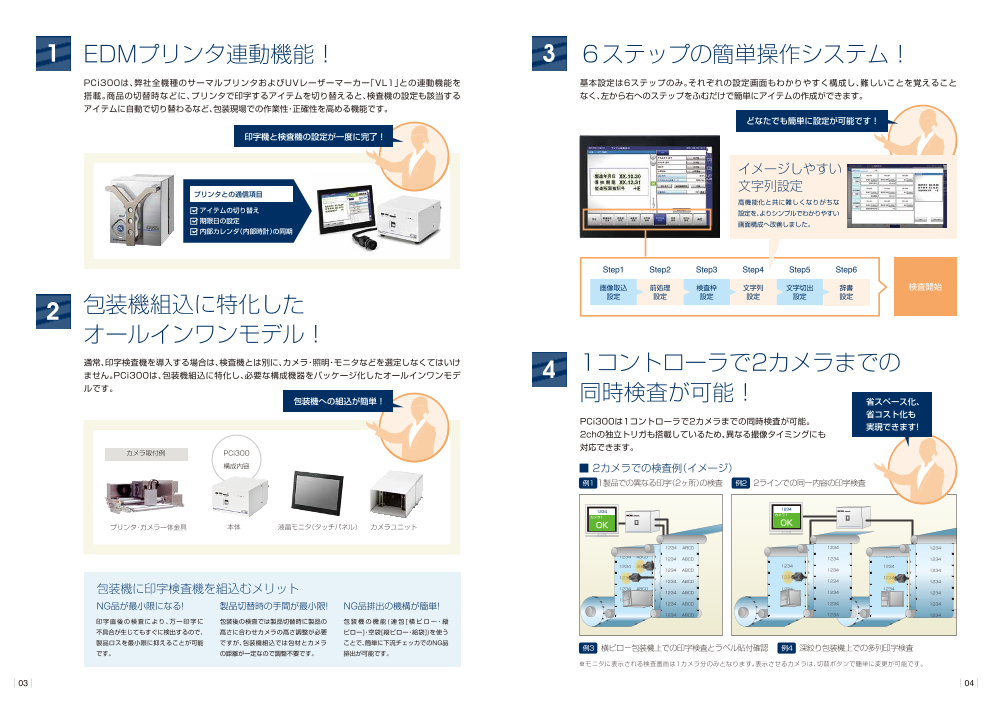

EDMプリンタ連動機能！ ６ステップの簡単操作システム！ PCi300は、弊社全機種のサーマルプリンタおよびUVレーザーマーカー「VL1」との連動機能を 基本設定は6ステップのみ。それぞれの設定画面もわかりやすく構成し、難しいことを覚えること 搭載。商品の切替時などに、プリンタで印字するアイテムを切り替えると、検査機の設定も該当する なく、左から右へのステップをふむだけで簡単にアイテムの作成ができます。 アイテムに自動で切り替わるなど、包装現場での作業性・正確性を高める機能です。 どなたでも簡単に設定が可能です！ 印字機と検査機の設定が一度に完了！ イメージしやすい 文字列設定 プリンタとの通信項目 高機能化と共に難しくなりがちな アイテムの切り替え 設定を、よりシンプルでわかりやすい 期限日の設定 画面構成へ改善しました。 内部カレンダ（内部時計）の同期 Step1 Step2 Step3 Step4 Step5 Step6 画像取込 前処理 検査枠 文字列 文字切出 辞書 検査開始 包装機組込に特化した 設定 設定 設定 設定 設定 設定 オールインワンモデル！ 通常、印字検査機を導入する場合は、検査機とは別に、カメラ・照明・モニタなどを選定しなくてはいけ 1コントローラで2カメラまでの ません。PCi300は、包装機組込に特化し、必要な構成機器をパッケージ化したオールインワンモデ ルです。 包装機への組込が簡単！ 同時検査が可能！ 省スペース化、 省コスト化も PCi300は1コントローラで2カメラまでの同時検査が可能。 実現できます! 2chの独立トリガも搭載しているため、異なる撮像タイミングにも 対応できます。 カメラ取付例 PCi300 構成内容 ■ 2カメラでの検査例（イメージ） 例1 1製品での異なる印字（2ヶ所）の検査 例2 2ラインでの同一内容の印字検査 1234 1234 カメラ1 カメラ1 プリンタ・カメラ一体金具 本体 液晶モニタ（タッチパネル） カメラユニット OK OK 12314234ABCADBCD 1234 1234 1234 ABCD 12314234ABCAD 1234 BCD 1234 1234 1234 ABCD 1234 12314234ABCAD 1234 BCD 1234 1234 1234 ABCD 1234 12314234ABCAD 1234 BCD 1234 1234 包装機に印字検査機を組込むメリット 1234 ABCD 123 1234 1234 ABCD 14234ABCADBCD 4321 1234 4321 1234 1234 NG品が最小限になる! 製品切替時の手間が最小限! NG品排出の機構が簡単! 12314234ABCADBCD 1234 1234 1234 ABCD 1234 1234 印字直後の検査により、万一印字に 包装後の検査では製品切替時に製品の 包装機の機能(連包 [横ピロー・縦 不具合が生じてもすぐに検出するので、 高さに合わせカメラの高さ調整が必要 ピロー]・空袋[縦ピロー・給袋])を使う 製品ロスを最小限に抑えることが可能 ですが、包装機組込では包材とカメラ ことで、簡単に下流チェッカでのNG品 例3 横ピロ－包装機上での印字検査とラベル貼付確認 例4 深絞り包装機上での多列印字検査 です。 の距離が一定なので調整不要です。 排出が可能です。 ※モニタに表示される検査画面は1カメラ分のみとなります。表示させるカメラは、切替ボタンで簡単に変更が可能です。 03 04

生産性を維持する このほか便利で 本質的な高精度を実現！ 使いやすい機能を多種搭載 日付印字の検査は、ただ精度が高ければ良い 本当に防ぐべきエラーだけを 日付印字の検査をする上で、必要な機能と便利な機能に加え、お客さまのニーズに合わせた各種オプション機能もご用意。 わけではありません「。本質的な精度の高さ」が 識別できることが大切です！ 文字検査の利便化と効率化を実現します。 求められます。 日付印字で確実に防ぐべきエラー 過度なエラー反応をなくし、本質的に問題の 文字違いによる誤印字 印字なし ない印字を正確に認識し生産性を維持する 文字欠けによる不良印字 検査能力が必要です。 位置補正 カスタムコード検査 （オプション） シフト出力 （オプション） 照合検査 文字・数字を正確に認識し照合します 検査指令信号の多少のずれにより、取り込み ユーザ毎に設定されたカスタムコード印字の 包装ラインの仕様に合わせて、NG検出時に 検査エリア内で文字を探し、1つの文字を1つの画像 画像にバラツキがあっても、予め登録された 検査が可能になります。対応可能なカスタム 指定の排出ポイントでの信号出力に対応 サーチ として切り出していきます。密着した数字なども強制 基準テンプレート画像を元に、検査対象を コードは年・月・日・曜日・シフトコード（時間 します。ピンポイントでの出力に加え、安全を 的に切り出します。 抽出（サーチ）します。そのため、検査対象付近 分割）・時・分。プリンタのニーズをフィード みた前後製品の排出機能にも対応しています。 に不要な文字や絵柄があっても安定した バックした機能のひとつです。 検査が可能です。 切り出した文字を辞書と確認して認識します。また誤 認識 読の発生しやすい数字群は、すべての数字辞書を確認 して確実な見極めを行い、エラーを検出します。 ナンバリング検査 保存画像の再検査 エンコーダ入力対応 （オプション） 日付印字だけでなく、最大9桁の数字に対応 検査時の保存画像を蓄積させることで、手動 エンコーダ信号を入力することで、包装フィ 本来くるべき文字列を把握し、読み取った文字列と 照合 したナンバリング印字の検査が可能です。 での再検査が可能になります。事後の検査 ルムの繰り出し速度をリアルタイムで測定 照合文字列とを照らし合わせて正確に検査します。 判定の分析等に役立ちます。 でき、画像取り込み位置をミリ単位で調整 することが可能となります。 文字欠け検査 印字欠けを多角度から検出・判定し、過度なエラー反応を制御します 【参考】印字不良品がみつかったらどうすればよい？－排出機構の設置－ 印字検査の後工程として、生産ラインに下記のような排出装置を導入すると、ラインを停止することなくNG製品を排 Y軸ドット欠け判定 出することができます。 製造 製 年月 製 造 造 年 消費 2 年 月 0 月 消費 2 期 1 限 5. 消費 2 0 0 0 期 1 2 7 期 1 限 5 0 .1 限 5 . 1 8 . 0 0 2 7 2 7 0 . 5 0 . 1 1 1 8 .0 1 8 5 7.2 5 . 2 . 0 0 7 7 . . 2 2 2 2 登録パターンとの 製造年月 消費 20 期 1 限 5.0 X軸ドット欠け判定 欠け面積判定 面積率を判定 2 7 0 .1 1 8 5.07.22 製造年月 消費 20 期 1 限 5.0 2 7 0 .1 1 8 5.07.22 製 製 造 造 年 年 月 月 消費 2 消費 2 0 0 期 1 期 1 限 5 限 5 . . 0 0 2 7 2 7 0 . 0 . 1 1 1 8 1 8 5 5 . . 0 0 7 7 . . 2 2 2 2 ドット欠け判定 欠け面積率判定 連包排出 （包装機オプション機能） アーム排出 エアジェット排出 文字欠けの度合いを[高さ（Y）]、[巾（X）]、[面積（ドット数）]の3条件 各文字の画素に対して、全体における何パーセントが欠けている から分析してエラーを検出。3条件の判定率を各々で設定できる かを分析し、エラーを検出。欠けているドット数を見極めるドッ NG製品を中心に前後製品をカットせずに連 アームによる払い出し排出。信号のシフト組 包装機出口や下流コンベヤに設けられたエ なった状態にすることで、下流ウェイト でNG品のピンポイントの排出も可能です。 ア吹き出し口からエアジェットにより排出 ほか、1文字毎の設定も可能なため、過度なエラー反応を抑えます。 ト欠け判定と合わせることで、その検査精度をより高く、正確に チェッカで排出します。 します。 行います。 05 06

全画像保存機能で PCi300なら 日付印字がより安心に！ USB接続で手軽に全画像保存を実現 日付印字をより安心にする備えとして、 万が一に備えるために 印字検査機「PCi300」の本体には、画像保存をする保存媒体をつなぐためのUSBポートが2つ搭載されて 印字検査機「PCi300」には全画像保存 全画像保存をおすすめします います。高価なサーバの導入や、複数ラインとサーバのネットワークを構築しなくても、USB接続をする 機能が搭載されています。 だけで、手軽に全画像保存の導入が可能です。 USBメモリやUSB HDDを 接続するだけで、すぐに 全画像保存が備えになるのはなぜ？ 全画像保存がはじめられます 商品出荷後、印字に関する予期せぬトラブルが発生したら… 現在の対策で本当に万全ですか？ USB メモリ USB HDD 対策例 使用済みリボンの保管 対策例 印字検査のみ実施 ■ 選べる保存条件 検査画像を保存する環境や目的に合わせて保存条件を選択することが可能です。 課 題 ×月○日 課 題 検査を実施したことを証明するのが困難。 ？ ○月×日？ 画像保存対象 ファイル上書き チャネル（ポート）毎に下記を設定できます。 保存媒体の容量がいっぱいになったら、古いファ 対策例 NG品のみ画像を保存して排出 イルからデータを上書きするか、上書きせずに保 全画像保存 OK画像のみ NG画像のみ 存処理を停止させるかを設定できます。 保存 保存 ・リボンの目視確認は大変。日時も個別に細かく追えない。 出荷した商品の画像がないため、 課 題 ・リボンの長期保管による劣化や保管場所の確保。 検査時の状態が確認できない。 ■ 保存枚数の目安 全画像保存を行うと… 最大保存枚数　約10,800,000枚　※2TBストレージ2台接続時 検査画像を全て保存することで、日付のトレーサビリティを実現　!　 例 毎分75個で1日8時間稼働した場合（USBポート×2台接続時） 予期せぬトラブルへの対応が簡単、確実に行えます。 デジタルデータだから 検査結果を全て残せるから、 32GB 2TB 検索性が高い より安心 × × 判定結果や日時情報はデジタルデータ 全ての検査画像を残すことで、製造過程 2台 2台 約5日間分 約300日間分 として保存されるので、検索や抽出が での印字の状態を全て確認できるので、 保存可能 保存可能 簡単に行えます。 万一のとき安心です。 07 08

PCi300の保存画像は ネットワーク化にも対応！ 専用ビューワで簡単に検索・閲覧可能！ PCi300の便利なWEBサーバ機能 USBメディアに保存された「PCi300」の保存画像はパソコンに WEBサーバ機能を使うと「、PCi300」とネットワーク接続 ネットワーク化すれば USBメディアを接続するだけで手軽に確認することができます。 ネットワークを構築 されたパソコンからはインターネットブラウザ＊を用いて 事務所から離れた現場の しなくても手軽に さらに専用ビューワ＊を使うことで、簡単に様々な条件を指定して 保存画像の確認が 「PCi300」に接続しているUSBメディア内の保存画像を、 PCi300の保存画像が の検索・閲覧が可能です。 できます！ 直接閲覧することが可能です。 確認できます！ ＊OS: Windows 7［32bit対応］ ＊Microsoft Internet Explorer バージョン 20H2 以降対応（Windows 11以降は削除されるのでご注意ください。） 　 Windows 8,Windows 8.1,Windows 10,Windows 11［32bit/64bit対応］ 　Microsoft Edge バージョン 95.4638.69 以降対応 / Google Chrome バージョン 54.0.2840.87 以降対応 現　場 事務所 現　場 事務所 1234 1234 カメラ1 カメラ1 OK OK 12314234ABCADBCD 12314234ABCADBCD 1234 ABCD PCi300からUSBメディアを 12314234ABCAD 1234 ABCD BCD OK 12314234ABCADBCD イーサネットによる OK 1234 ABCD 12314234ABCAD はずしてパソコンに接続 1234 ABCD BCD 12314234ABCADBCD ネットワーク化 1234 ABCD 1234 ABCD 12314234ABCADBCD 12314234ABCADBCD 1234 ABCD 1234 ABCD 12314234ABCAD 1234 ABCD ABCD BCD ABCD 1234 ABCD 1234 1234 12314234ABCADBCD 12314234ABCADBCD 1234 ABCD 1234 ABCD インターネットブラウザで簡単アクセス 「PCi300」と接続されたパソコンのインターネットブラウザを 印刷イメージ 起動、アドレスバーに所定のURLを入力するだけで簡単に「PCi 300」へアクセスし、左記のメイン画面が表示されます。 わかりやすい画面構成 表示フィルタ機能 外部出力データ機能 保存画像には、検査結果や日時の情報が 結果や日時を指定し、画像を抽出・表示で 検査画像結果は、CSVとして出力するこ ※画像はイメージです。 付随して記録されています。メイン画面 きます。特定の時間の検査画像が見たい、 とが可能です。また、外部プリンタで簡 では、それらの情報と検査画像を合わせ 便利な照会機能 検査画像の生産状況を月・日・時間で照会します。 NG画像のみを確認したい時などに役立ち 単に印刷することもできます。 て確認できます。 ます。 ※画像はイメージです。 PCi300 の画像保存に関する仕様 本体内部メモリ 40枚 ※本体内部メモリに保存された画像は電源オフ 時に消去されます。 画像保存 SD / SDHC 容量により異なる（1枚あたり約360KB） ※本体内部メモリへの保存枚数はUSBストレー USBストレージ ストレージ容量32GB：約91,000枚 ジへの画像保存機能使用時の枚数となります。 ストレージ容量2TB：約5,400,000枚 ※ OK ハードディスクは消耗品であり使用環境により ※画像はイメージです。 ※画像はイメージです。 メーカー保証期間であっても交換が必要な USBメモリフォーマット仕様 ストレージ容量 32GB以下 ファイルフォーマット形式 FAT32 場合があります。定期的な交換をおすすめ いたします。 ①月単位・日単位の生産数表示画面 ②時間単位生産リスト画面 ハードディスク容量 2TB以下 ※保存に関するデータは、環境によりデータ破損 月単位では、指定した月の1日から末日までを、日単位では、 指定した時刻について、保存媒体やカメラ、表示する画像の USB HDDフォーマット仕様 ファイルフォーマット形式 NTFS が発生する場合があります。保存したデータ 指定した日の0時から23時までの生産状況をグラフ表示 種類（OK画像・NG画像・その他画像）の条件を指定して、検索 パーテーション形式 MBR 全てを保証するものではありません。 ※使用条件、設定条件により異なる場合がござ します。日ごと、時間ごとでのOK画像・NG画像・その他画像の数が することができます。 ファイル保存処理能力 1カメラ時：200枚 / 分 2カメラ時：400枚 / 分（1カメラあたり最大200枚 / 分） います。 グラフで一目でわかります。 09 10
