壁掛ボックス NHBW シリーズ

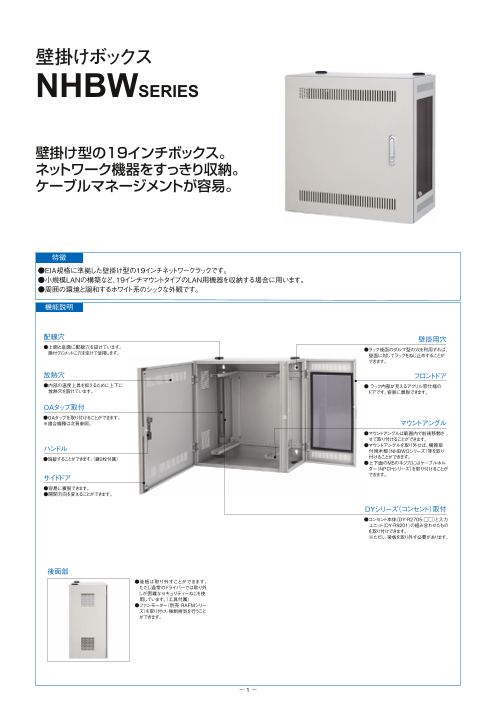

壁掛けボックス NHBWSERIES 壁掛け型の19インチボックス。 ネットワーク機器をすっきり収納。 ケーブルマネージメントが容易。 特徴 ●EIA規格に準拠した壁掛け型の19インチネットワークラックです。 ●小規模LANの構築など、19インチマウントタイプのＬＡＮ用機器を収納する場合に用います。 ●周囲の環境と調和するホワイト系のシックな外観です。 機能説明 配線穴 壁掛用穴 ●上面と底面に配線穴を設けています。 ●ラック後面のダルマ型の穴を利用すれば、 　膜付グロメットに穴を空けて使用します。 　壁面に対してラックをねじ止めすることが 　できます。 放熱穴 フロントドア ●内部の温度上昇を抑えるために上下に ● ラック内部が見えるアクリル窓仕様の 　放熱穴を設けています。 　ドアです。容易に着脱できます。 OAタップ取付 ●OAタップを取り付けることができます。 ※適合機種は次頁参照。 マウントアングル ●マウントアングルは範囲内で前後移動さ 　せて取り付けることができます。 ハンドル ●マウントアングルを取り外せば、機器取 　付用木板（NHBWOシリーズ）等を取り ●施錠することができます。（鍵２枚付属） 　付けることができます。 ●上下面のM5のネジ穴にはケーブルホル 　ダー（NPCHシリーズ）を取り付けることが サイドドア 　できます。 ●容易に着脱できます。 ●開閉方向を変えることができます。 DYシリーズ（コンセント）取付 ●コンセント本体（DY-R2705-□□）と入力 　ユニット（DY-R9201）の組み合わせたもの 　を取り付けできます。 　※ただし、後板を取り外す必要があります。 後面部 ●後板は取り外すことができます。 　ただし通常のドライバーでは取り外 　しが困難なセキュリティーねじを使 　用しています。（工具付属）　 ●ファンモーター（別売 RAFMシリー 　ズ）を取り付け、強制排気を行うこと 　ができます。 － 1 －

仕様 NHBWSERIES 壁掛けボックス 鍵付 19INCH スチール EIA ホワイトグレイ 構成内容 照番 照番 個数 材質 色・外装処理 1 本体 1 鋼板 t1.2/t1.6/t2.3 2 マウントアングル 2 鋼板 t2.0 3 ドア受け金具 1 鋼板 t1.2 「ホワイトグレイ」 7.5Y7.4/0.8 4 後板 1 鋼板 t1.6/t2.3 メラミン塗装 5 フロントドア 1 鋼板 t1.2 6 サイドドア 1 鋼板 t1.0 7 窓 1 アクリル板 t3.0 「ブルースモーク」 8 横型平蝶番 4 ステンレス鋼 － 9 フラッシュリフトハンドル 1 － サチライトクロムめっき 10 グリーンボルト 2 黄銅（M6×10） 頭部「グリーン色」 11 膜付グロメット 4 ネオプレンゴム 「ブラック」 仕様 ※一部のパーツ及びねじ類等を省略しています。 付属品　鍵、工具 ●19インチ規格　 EIA規格 機種内容 ●使用環境　　　屋内 在庫 外形寸法（mm） 詳細寸法（mm） ●主要材質　　　スチール 有効 区分 型番 質量 Ｗ0 Ｈ0 Ｄ0 D1 高さ （kg） ●外装色　　　　ホワイトグレイ NHBW-6565-2U 196.1 53.85 2U 18 ●外装処理　　　メラミン塗装 在庫品 NHBW-6565-4U 650 666 256.1 4U 19.5 ●搭載可能質量　30kg 42.85 NHBW-6565-6U 345 6U 22.5 外観寸法図 マウントアングルは25mm間隔 単位 mm で取付位置変更可能 （51.6） 527.4 50 4-φ40（有効径） 上面 96.6 487.4 21 45 パネル取付 4 11 6 5 パネル取付 W1 有効高さ M5 650 D0 M5 有効高さ D1 3-φ5 後面 後面 側面 9 前面 前面 2 7 DYシリース取付部※1 24 W0-46 DY-R2705-□□とDY-R9201の 組み合わせのみ対応。 1 22 24 （115.3） 18×25=450 63.7 後板・サイドドアを外した状態 OAタップ取付部 （25） 557 47 フロントドアを外した状態 ※1 DHT-T3137/3921 25 38-M4 3 DHT-T5025/5224 が対応。 側面 6-M5 φ20 8 10 61.3 508 59.7 10 サイドドアを外した状態 ※1　ファンモーターとOAタップ等の組み合わせについて 　 　 壁掛ボックスNHBWシリーズへファンモーターと同時にOAタップ等を実装する場合には下表の通り、取り付けできない場合があります。ただしそれぞれ単独では取り付けできます。 壁掛けボックス　型番 ファンモーター OAタップ　DHT-T3136/3921 OAタップ　DHT-T5024/5224 DY-R2705-□□とDY-R9201 RAFMシリーズ　120mm角　厚さ25ｍｍの機種 ● × ● NHBW-6565-2U RAFMシリーズ　120mm角　厚さ38ｍｍの機種 ● × × NHBW-6565-4U ● ● ● RAFMシリーズ　120mm角の機種 NHBW-6565-6U ● ● ● ●　取付可能　　×　取付不可能 NHBW SERIES　壁掛けボックス　共通アクセサリーダイジェスト　※19インチ規格品等を省略 製品名 型番／シリーズ名 適合機種サイズmm 備考 参照 機器取付用木板 NHBWO-4835WB 全機種 ラック内に取付 P163 木板用マウントブラケット NHBWO-5065WMB 全機種 機器取付用木板（NHBWO-4835WB）に取付 P163 － 2 － 350 452 465 490 387.6 554 15 307 139 15 139 307 666 227 （8） 650 （8） （20.4） 50 446 448 602 490 465 452
