データセンターラック SDR シリーズ

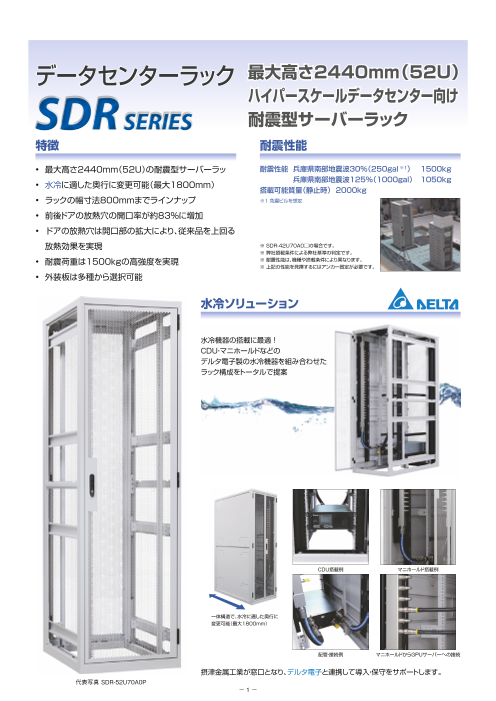

データセンターラック 最大高さ2440mm（52U） SDR ハイパースケールデータセンター向け SERIES 耐震型サーバーラック 特徴 耐震性能 • 最大高さ2440mm（52U）の耐震型サーバーラッ 耐震性能 兵庫県南部地震波30％（250gal ※1） 1500kg • 水冷に適した奥行に変更可能（最大1800mm） 兵庫県南部地震波125％（1000gal） 1050kg 搭載可能質量（静止時） 2000kg • ラックの幅寸法800mmまでラインナップ ※1 免震ビルを想定 • 前後ドアの放熱穴の開口率が約83％に増加 • ドアの放熱穴は開口部の拡大により、従来品を上回る 放熱効果を実現 ※ SDR-42U70A0□の場合です。 ※ 弊社搭載条件による弊社基準の判定です。 • 耐震荷重は1500kgの高強度を実現 ※ 耐震性能は、機種や搭載条件により異なります。 ※ 上記の性能を発揮するにはアンカー固定が必要です。 • 外装板は多種から選択可能 水冷ソリューション 水冷機器の搭載に最適！ CDU・マニホールドなどの デルタ電子製の水冷機器を組み合わせた ラック構成をトータルで提案 CDU搭載例 マニホールド搭載例 一体構造で、水冷に適した奥行に 変更可能（最大1800mm） 配管・接続例 マニホールドからGPUサーバーへの接続 摂津金属工業が窓口となり、デルタ電子と連携して導入・保守をサポートします。 代表写真 SDR-52U70A0P － 1 －

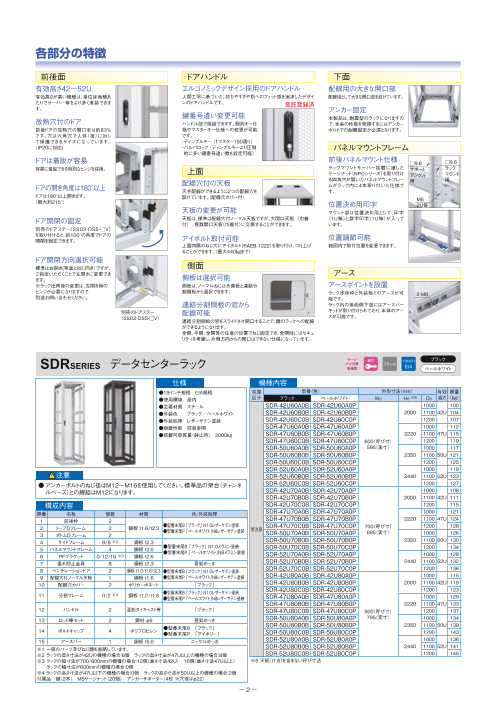

各部分の特徴 前後面 ドアハンドル 下面 有効高さ42～52U エルゴノミックデザイン採用のドアハンドル 配線用の大きな開口部 有効高さが高い機種は、単位床面積あ 人間工学に基づいた、持ちやすさや指へのフィット感を追求したデザイ 配線用として大きな開口部を設けています。 たりでサーバー等をより多く実装できま ンのドアハンドルです。 意匠登録済 す。 アンカー固定 鍵番号違い変更可能 放熱穴付のドア 本製品は、耐震型のラックになりますの ハンドル部で施錠できます。個別キー仕 で、本来の性能を発揮するにはアンカー 前後ドアの放熱穴の開口率は約83％ 様やマスターキー仕様への変更が可能 ボルトでの耐震固定が必須となります。 です。穴は六角穴で人体（指）に対し です。 て保護できるサイズになっています。 ・ディンプルキー（ 1マスター150通り） （ＩＰ20に対応) ・バルバロック（ ディンプルキーより圧倒 パネルマウントフレーム 的に多い鍵番号違い数を設定可能） ドアは着脱が容易 前後パネルマウント仕様 容易に着脱できる特別なヒンジを採用。 上面 ラックマウントサーバー搭載に適した ケージナット（NPOシリーズ）を取り付け 配線穴付の天板 る四角穴が開いたパネルマウントフレー ドアの開き角度は180°以上 ムがラック内に4本取り付いた仕様で 天井配線ができるように2つの配線穴を す。 ドアは180°以上開きます。 設けています。（配線穴カバー付） （最大約215°） 位置決め用印字 天板の変更が可能 マウント部は位置決め用として、印字 ドア開閉の固定 天板は、標準は配線穴付ノーマル天板ですが、大開口天板 （ 巾着 （1U毎）と数字印字（1U毎）が入って 付） 、複数開口天板（巾着付）に交換することができます。 います。 別売のドアステー（SSO2-DSS-□V） を取り付けると、約100°の角度でドアの 開閉を固定できます。 アイボルト取付可能 位置調節可能 上面四隅のねじ穴にアイボルト（RAEB-1222）を取り付け、つり上げ 範囲内で取付位置を変更できます。 ることができます。（最大440kgまで） ドア開閉方向選択可能 標準は右開き(写真と同じ向き）ですが、 側面 ご指定いただくことで左開きに変更でき 側板は選択可能 アース ます。 ※ラック出荷後の変更は、左開き用の 側板は、ノーマルねじ止め側板と連結分 アースポイントを設置 ヒンジが必要になりますので 割側板から選択できます。 ラック本体枠と外装板とのアースが可 別途お問い合わせください。 能です。 連結分割側板の窓から ラック内の後面側下部にはアースバー 別売のドアステー 配線可能 キットが取り付けられており、本体のアー （SSO2-DSS-□V） スが可能です。 連結分割側板の窓をスライドさせ開口することで、隣のラックへの配線 ができるようになります。 全開、半開、全閉等の任意の位置でねじ固定でき、全閉時にはセキュ リティを考慮し、片側方向からの開口はできない仕様になっています。 SDRSERIES　データセンターラック ケージ 鍵付 19INCH ブラック ナット仕様 スチール 前後面 EIA ペールホワイト 仕様 機種内容 ●19インチ規格　EIA規格 在庫 型番（色） 外形寸法（mm） 有効 質量 ●使用環境　屋内 区分 ブラック ペールホワイト W0 H0 ※5 D0 高さ（kg） ●主要材質　スチール SDR-42U60A0B SDR-42U60A0P 1000 100 ●外装色　　ブラック／ペールホワイト SDR-42U60B0B SDR-42U60B0P 2000 1100 42U 104 ●外装処理　レザーサテン塗装 SDR-42U60C0B SDR-42U60C0P 1200 107 ●耐震性能　前頁参照 SDR-47U60A0B SDR-47U60A0P 1000 112 ●搭載可能質量（静止時）　2000kg SDR-47U60B0B SDR-47U60B0P 2220 1100 47U 115 SDR-47U60C0B SDR-47U60C0P 600（呼び寸） 1200 119 SDR-50U60A0B SDR-50U60A0P 595（実寸） 1000 117 SDR-50U60B0B SDR-50U60B0P 2350 1100 50U 121 SDR-50U60C0B SDR-50U60C0P 1200 125 SDR-52U60A0B SDR-52U60A0P 1000 119 ！注意 SDR-52U60B0B SDR-52U60B0P 2440 1100 52U 123 ● アンカーボルトのねじ径はM12～M16を使用してください。標準品の架台（チャンネ SDR-52U60C0B SDR-52U60C0P 1200 127 ルベース）との締結はM12になります。 SDR-42U70A0B SDR-42U70A0P 1000 108 SDR-42U70B0B SDR-42U70B0P 2000 1100 42U 111 構成内容 SDR-42U70C0B SDR-42U70C0P 1200 115 照番 名称 個数 材質 色・外装処理 SDR-47U70A0B SDR-47U70A0P 1000 121 1 前後枠 2 SDR-47U70B0B SDR-47U70B0P 2220 1100 47U 124 2 トップDフレーム 2 鋼板 t1.6/t2.3 ●型番末尾B「 ブラック」 N1.0レザーサテン塗装 SDR-47U70C0B SDR-47U70C0P 700（呼び寸） 1200 128 ●型番末尾P「 ペールホワイト」N8レザーサテン塗装 受注品 3 ボトムDフレーム 2 SDR-50U70A0B SDR-50U70A0P 695（実寸） 1000 126 4 サイドフレーム 6/8 ※2 鋼板 t2.3 SDR-50U70B0B SDR-50U70B0P 2350 1100 50U 130 5 パネルマウントフレーム 4 鋼板 t2.0 ●型番末尾B「 ブラック」 N1.0メラミン塗装 SDR-50U70C0B SDR-50U70C0P 1200 134 ●型番末尾P「 ペールホワイト」N8メラミン塗装 6 PFブラケット 0/12/16 ※3 鋼板 t2.6 SDR-52U70A0B SDR-52U70A0P 1000 128 7 垂れ防止金具 8 鋼板 t2.3 亜鉛めっき SDR-52U70B0B SDR-52U70B0P 2440 1100 52U 132 8 ベンチレーションドア 2 鋼板 t1.0/t1.6/t2.3 ●型番末尾B「 ブラック」 N1.0レザーサテン塗装 SDR-52U70C0B SDR-52U70C0P 1200 136 9 配線穴付ノーマル天板 1 鋼板 t1.6 ●型番末尾P「 ペールホワイト」N8レザーサテン塗装 SDR-42U80A0B SDR-42U80A0P 1000 115 10 配線穴カバー 2 ポリカーボネート 「ブラック」 SDR-42U80B0B SDR-42U80B0P 2000 1100 42U 119 11 分割フレーム 0/2 ※4 鋼板 t1.2/t1.6 ●型番末尾B「 ブラック」 N1.0レザーサテン塗装 SDR-42U80C0B SDR-42U80C0P 1200 123 ●型番末尾P「 ペールホワイト」N8レザーサテン塗装 SDR-47U80A0B SDR-47U80A0P 1000 129 SDR-47U80B0B SDR-47U80B0P 2220 1100 47U 133 12 ハンドル 2 亜鉛ダイキャスト等 「ブラック」 SDR-47U80C0B SDR-47U80C0P 800（呼び寸） 1200 137 13 ロッド棒セット 2 鋼材 φ6 亜鉛めっき SDR-50U80A0B SDR-50U80A0P 795（実寸） 1000 134 14 ボルトキャップ 4 ポリプロピレン ●型番末尾B　「ブラック」 SDR-50U80B0B SDR-50U80B0P 2350 1100 50U 139 ●型番末尾P　「アイボリー」 SDR-50U80C0B SDR-50U80C0P 1200 143 15 アースバー 1 銅板ｔ 5.0 ニッケルめっき SDR-52U80A0B SDR-52U80A0P 1000 136 ※1 一部のパーツ及びねじ類を省略しています。 SDR-52U80B0B SDR-52U80B0P 2440 1100 52U 141 ※2 ラックの高さ寸法が42Uの機種の場合：6個　ラックの高さ寸法が47U以上の機種の場合：8個 SDR-52U80C0B SDR-52U80C0P 1200 145 ※3 ラックの幅寸法が700/800mmの機種の場合：12個（高さ寸法42U）　16個（高さ寸法47U以上） ※5 天板（t1.6）を含まない呼び寸法 　　ラックの幅寸法が600mmの機種の場合：0個 ※4 ラックの高さ寸法が47U以下の機種の場合：0個　ラックの高さ寸法が50U以上の機種の場合：2個 付属品　鍵（2本）　M5ケージナット（20個）　アンカーサポーター（4枚 ※穴径はφ22） － 2 －

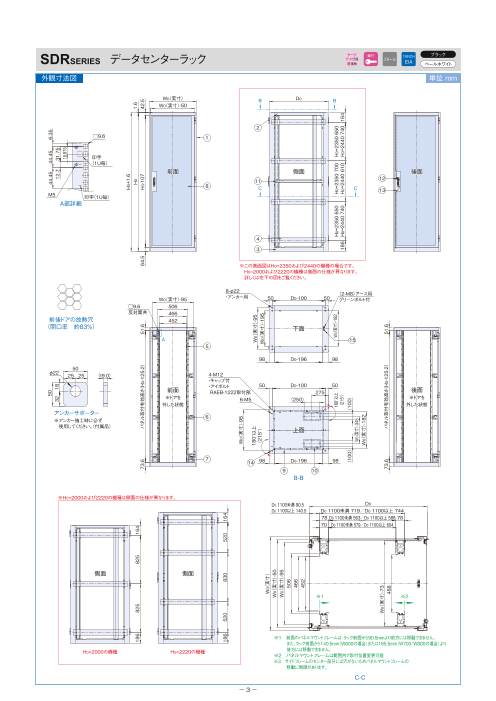

SDR ジ 鍵付 19INCH ブラック SERIES　データセンターラック ケー ナット仕様 スチール 前後面 EIA ペールホワイト 外観寸法図 単位 mm W（0 実寸） B D0 B W（0 実寸）-50 2 □9.6 1 印字 （1U毎） 前面 側面 後面 11 12 8 C C 13 M5 印字（1U毎） A部詳細 4 3 ※この側面図はH0=2350および2440の機種の場合です。 　H0=2000および2220の機種は側面の仕様が異なります。 　詳しくは左下の図をご覧ください。 8-φ22 W（ ・アンカー用 （2-M8）アース用 0 実寸）-95 50 D0-100 50 グリーンボルト付 □9.6 506 反対面共 466 前後ドアの放熱穴 452 （開口率　約83％） 下面 A 15 5 98 D0-196 98 50 φ22 25 25 （t9.0） 4-M12 ・キャップ付 ・アイボルト 50 D0-100 50 前面 RAEB-1222取付部 275 後面 ※ドアを 6-M5 （250） ※ドアを 外した状態 外した状態 アンカーサポーター 6 ※アンカー施工時に必ず 　使用してください。（付属品） 上面 7 14 98 D0-196 98 9 10 B-B ※H0=2000および2220の機種は側面の仕様が異なります。 D0 1100未満 90.5 D0 D0 1100以上 140.5 D0 1100未満 719／D0 1100以上 744 78 D0 1100未満 563／D0 1100以上 588 78 70 D0 1100未満 579／D0 1100以上 604 側面 側面 ※1 ※2 ※1　前面のパネルマウントフレームは、ラック前面から90.5mmより前方には移動できません。 　　　また、ラック前面から140.5mm（W600の場合）または165.5mm（W700/W800の場合）より H0=2000の機種 H0=2220の機種 　　　後方には移動できません。 ※2　パネルマウントフレームは範囲内で取付位置変更可能 ※3　サイドフレームのセンター部分には穴がないためパネルマウントフレームの 　　　移動に制限があります。 C-C － 3 － 50 44.45 44.45 6.35 32 18 12.7 31.75 15.875 H0+1.6 186 825 825 164 H0 1.6 73.6 パネル取付有効高さ（H0-125.2） 51.6 64.5 H0-107 42.5 186 520 830 520 164 W（0 実寸）-95 180°以上 W（0 実寸）-95 （215°） W（0 実寸）-195 W（0 実寸） W（0 実寸）-50 W（0 実寸）-95 506 466 452 180°以上 W（0 実寸）-182 H0=2350 650 H0=2350 700 H0=2350 650 （215°） 186 H0=2440 740 H0=2440 610 H0=2440 740 164 （100） （100） W（0 実寸）-345 W（0 実寸）-182 W（0 実寸）-73 488 73.6 パネル取付有効高さ（H0-125.2） 51.6

SDO 鍵付 ック SERIES　高開口率観音ドア 販売単位 ブラ スチール 1式 ペールホワイト 実装例 特徴 ● データセンターラックSDRシリーズシリーズ用のドアです。 ● 両開きのため、狭い通路でも開閉できます。 ● 開口率が約83％のパンチング穴が空いています。 ● 工具無しで容易に着脱できます。 ● ハンドルは施錠できます。 ● ハンドルは鍵番違い品への変更が可能です。 ・ディンプルキー（150通り） ・バルバロック ！注意 ● 高開口率観音ドアはSDRシリーズのラック本体枠と一緒にご依頼ください。別途ご 構成内容 依頼される場合には最寄りの営業所までお問い合わせください。 照番 名称 個数 材質 色・外装処理 1 高開口率観音ドア（1） 1 外観寸法図 単位 mm 鋼板 t1.0/t1.6/t2.3 ●型番末尾B　「ブラック」N1.0レザーサテン塗装 2 高開口率観音ドア（2） 1 ●型番末尾P　「ペールホワイト」N8レザーサテン塗装 3 抜き差し蝶番 2/3セット ※2 鋼板 鉄 t2.6 「ブラック」　ニッケルクロムめっき W0 4 ハンドル 1 亜鉛ダイキャスト等 「ブラック」 5 ロッド棒セット 1 鋼材 φ6 亜鉛めっき 3 ※1　一部のパーツ及びねじ類を省略しています。 ※2　ラックの高さ寸法が42Uの機種の場合：2セット ラックの高さ寸法が47U以上の機種の場合：3セット 付属品　鍵 2 1 機種内容 在庫 型番（色） 外形寸法（mm） 適合ラックシリーズ名 質量 5 区分 ブラック ペールホワイト W0 H0 D0 （適合機種サイズmm）（kg） SDO-4260DDVB SDO-4260DDVP 539.8 SDR（W600 H2000） 10 4 SDO-4270DDVB SDO-4270DDVP 639.8 1885 SDR（W700 H2000） 10 SDO-4280DDVB SDO-4280DDVP 739.8 SDR（W800 H2000）10.6 放熱穴 SDO-4760DDVB SDO-4760DDVP 539.8 SDR（W600 H2220）11.1 （開口率　約83％） SDO-4770DDVB SDO-4770DDVP 639.8 2105 SDR（W700 H2220）11.2 受注品 SDO-4780DDVB SDO-4780DDVP 739.8 SDR（W800 H2220）11.9 SDO-5060DDVB SDO-5060DDVP 18 539.8 SDR（W600 H2350）11.7 SDO-5070DDVB SDO-5070DDVP 639.8 2235 SDR（W700 H2350）11.8 SDO-5080DDVB SDO-5080DDVP 739.8 SDR（W800 H2350）12.4 SDO-5260DDVB SDO-5260DDVP 539.8 SDR（W600 H2440）12.1 SDO-5270DDVB SDO-5270DDVP 639.8 2325 SDR（W700 H2440）12.1 SDO-5280DDVB SDO-5280DDVP 739.8 SDR（W800 H2440）12.8 － 4 － H0

SDO ねじ付 位 ブラック SERIES　ノーマルねじ止め側板／ノーマルねじ止め分割側板 販売単 スチール 1式 ペールホワイト 特徴 ● データセンターラックSDRシリーズ用の側板です。 ！注意 ● ノーマルねじ止め側板／ノーマルねじ止め分割側板はSDRシリーズのラック本体枠 と一緒にご依頼ください。別途ご依頼される場合には最寄りの営業所までお問い合 わせください。 ● 取り外しにはトルクスドライバー（T25）が必要です。 外観寸法図 単位 mm SDO-50□□SFN□ 構成内容 SDO-52□□SFN□ 照番 名称 個数 材質 色・外装処理 SDO-42□□SFN□ （1000/1100/1200） 1 ノーマルねじ止め側板 1 ※2 SDO-47□□SFN□ 85 D0 85 鋼板 t0.8 ●型番末尾B「 ブラック」 N1.0レザーサテン塗装 2 ノーマルねじ止め分割側板（1） 1 ※2 ●型番末尾P「 ペールホワイト」N8レザーサテン塗装 （1000/1100/1200） 3 ノーマルねじ止め分割側板（2） 1 ※2 86.5 D0 86.5 4 側板フック 2/3/4/6 ※3 鋼板 t1.6 亜鉛めっき 2 5 側板用クッション 0/1 ※4 ゴムスポンジ 「ブラック」 6 6 クッションゴム 1/2 ※5 シリコン 「乳白色」 ※1　一部のパーツ及びねじ類を省略しています。 1 ※2　ラックの高さ寸法が47U以下の機種の場合：ノーマルねじ止め側板 　　 ラックの高さ寸法が50U以上の機種の場合：ノーマルねじ止め分割側板 ※3　ラックの高さ寸法が47U以下の機種の場合：2個（奥行寸法1000mm以下）　3個（奥行寸法1100mm以上） 5 　　 ラックの高さ寸法が50U以上の機種の場合：4個（奥行寸法1000mm以下）　6個（奥行寸法1100mm以上） ※4　ラックの高さ寸法が47U以下の機種の場合：1個　ラックの高さ寸法が50U以上の機種の場合：0個 ※5　ラックの高さ寸法が47U以下の機種の場合：1個　ラックの高さ寸法が50U以上の機種の場合：2個 付属品　取付用ねじ 3 機種内容 在庫 型番（色） 外形寸法（mm） 適合ラックシリーズ名 質量 区分 ブラック ペールホワイト W0 H0 D0 （適合機種サイズmm）（kg） 4 SDO-42A0SFNB SDO-42A0SFNP 827 SDR（H2000 D1000）11.8 SDO-42B0SFNB SDO-42B0SFNP 1892 927 SDR（H2000 D1100）13.1 SDO-42C0SFNB SDO-42C0SFNP 1027 SDR（H2000 D1200）14.3 SDO-47A0SFNB SDO-47A0SFNP 827 SDR（H2220 D1000）13.2 SDO-47B0SFNB SDO-47B0SFNP 2112 927 SDR（H2220 D1100）14.6 SDO-47C0SFNB SDO-47C0SFNP 1027 SDR（H2220 D1200）15.9 受注品 SDO-50A0SFNB SDO-50A0SFNP 10.7 827 SDR（H2350 D1000）14.1 SDO-50B0SFNB SDO-50B0SFNP 1107.5 927 SDR（H2350 D1100）15.6 SDO-50C0SFNB SDO-50C0SFNP 1027 SDR（H2350 D1200）17.1 SDO-52A0SFNB SDO-52A0SFNP 827 SDR（H2440 D1000）14.6 SDO-52B0SFNB SDO-52B0SFNP 1152.5 927 SDR（H2440 D1100）16.2 SDO-52C0SFNB SDO-52C0SFNP 1027 SDR（H2440 D1200）17.8 － 5 － 2000（42U）／2220（47U） 1.6 64 H0 （7.4） 2350（50U）／2440（52U） 1.6 64 H0 25 H0 （7.4）

SDOSERIES　連結側板／連結分割側板 ねじ付 販売単位 ブラック スチール 1式 ペールホワイト 構成内容 照番 名称 個数 材質 色・外装処理 1 連結側板 1 ※2 2 連結分割側板（1） 1 ※2 3 連結分割側板（2） 1 ※2 鋼板 t0.8 ●型番末尾B「 ブラック」 N1.0レザーサテン塗装 ●型番末尾P「 ペールホワイト」N8レザーサテン塗装 4 窓（前） 4 5 窓（後） 4 6 側板フック 2/3/4/6 ※3 鋼板 t1.6 亜鉛めっき 窓をスライドさせ、ねじ固定できます。 7 自在ブッシュ 8 ポリエチレン 「乳白色」 任意の位置では固定できません。 ※1　一部のパーツ及びねじ類を省略しています。 全閉時は、両側からのねじ固定によ ※2　ラックの高さ寸法が47U以下の機種の場合：1枚　ラックの高さ寸法が50U以上の機種の場合：2枚 り片側方向からは開口できません。 ※3　ラックの高さ寸法が47U以下の機種の場合：2個（奥行寸法1000mm以下）　3個（奥行寸法1100mm以下） 　　 ラックの高さ寸法が50U以上の機種の場合：4個（奥行寸法1000mm以下）　6個（奥行寸法1100mm以下） 特徴 付属品　取付用ねじ ● データセンターラックSDRシリーズ用の側板（片側分）です。 外観寸法図 単位 mm ● 連結時に使用します。 ● 窓をスライドさせ開口することで、隣のラックへの配線ができます。 SDO-50□□SPC□ ● 全開、半開、全閉等の任意の位置でねじ固定できます。 SDO-52□□SPC□ ● 全閉時はセキュリティを考慮し、両側からのねじ固定により片側方向から開口はでき SDO-42□□SPC□ ない仕様になっています。 SDO-47□□SPC□ ！注意 1000/1100/1200 85 D0 85 ● 連結側板は、ラック正面向かって右側面に取り付けてください。 ● 特別仕様にて、窓のサイズ変更等の対応が可能です。 1000/1100/1200 ● 連結側板／連結分割側板はSDRシリーズのラック本体枠と一緒にご依頼ください。 86.5 D0 86.5 別途ご依頼される場合には最寄りの営業所までお問い合わせください。 4 機種内容 A B 2 在庫 型番（色） 外形寸法（mm） 適合ラックシリーズ名 質量 5 区分 ブラック ペールホワイト W0 H0 D0 （適合機種サイズmm）（kg） SDO-42A0SPCB SDO-42A0SPCP 827 SDR（H2000 D1000）12.9 ラ SDO-42B0SPCB SDO-42B0SPCP 1892 927 SDR（H2000 D1100）14.4 ッ ク SDO-42C0SPCB SDO-42C0SPCP 1027 SDR（H2000 D1200）15.8 ラ SDO-47A0SPCB SDO-47A0SPCP ッ 前 827 SDR（H2220 D1000）14.1 ク 面 SDO-47B0SPCB SDO-47B0SPCP 2112 927 SDR（H2220 D1100）15.7 前 側 面 側 受注品 SDO-47C0SPCB SDO-47C0SPCP 1027 SDR（H2220 D1200）17.3 3 SDO-50A0SPCB SDO-50A0SPCP 25.2 827 SDR（H2350 D1000）14.8 SDO-50B0SPCB SDO-50B0SPCP 1107.5 927 SDR（H2350 D1100）16.5 1 SDO-50C0SPCB SDO-50C0SPCP 1027 SDR（H2350 D1200）18.2 SDO-52A0SPCB SDO-52A0SPCP 827 SDR（H2440 D1000）15.3 6 SDO-52B0SPCB SDO-52B0SPCP 1152.5 927 SDR（H2440 D1100） 17 SDO-52C0SPCB SDO-52C0SPCP 1027 SDR（H2440 D1200）18.8 120 200 （117） 7 （197） A部詳細 B部詳細 － 6 － 2000（42U）／2220（47U） 1.6 64 H0 42 100 （97） 2350（50U）／2440（52U） 1.6 64 H0 25 H0 42 （97） 100

SDO ねじ付 SERIES　大開口天板（巾着付） 販売単位 ブラック スチール 1枚 ペールホワイト 配線例 特徴 ● データセンターラックSDRシリーズ用の天板です。 ● 天井配線ができるように配線穴を設けています。 ● ラック内に引き込まれたケーブルと配線穴とのスキマを埋めることができる巾着付で す。 ● 配線穴に対して面ファスナーによる着脱が可能です。（配線穴の周囲に粘着テープ 付面ファスナー貼付） ● 巾着は防炎布を使用しています。 ● 巾着の口は面ファスナー付になっており、ケーブルの量に合わせて口を閉じることが できます。 ● 配線穴へのほこりの侵入や部品の落下、排熱の回り込みを防止することができま す。 ● 前後を逆にした場合でも取り付けできます。 ！注意 外観寸法図 単位 mm ● 大開口天板（巾着付）はSDRシリーズのラック本体枠と一緒にご依頼ください。別途 ご依頼される場合には最寄りの営業所までお問い合わせください。 1 2 構成内容 D0 照番 名称 個数 材質 色・外装処理 1 配線穴付ノーマル天板 1 鋼板 t1.6 ●型番末尾B「 ブラック」 N1.0レザーサテン塗装 ラ ●型番末尾P「 ペールホワイト」N8レザーサテン塗装 ッ 2 巾着 1 ポリエステル/ナイロン等 「ダークネイビー」等 ク 前 3 面ファスナー（ループ側W） 2 ナイロン 「ブラック」接着テープ付　 面 4 面ファスナー（ループ側D） 2 側 ※1　一部のパーツ及びねじ類を省略しています。　　　　　　　　　　　　　　　　　付属品　取付用ねじ 機種内容 在庫 型番（色） 外形寸法（mm） 適合ラックシリーズ名 質量 250 4 区分 ブラック ペールホワイト W0 H0 D0 （適合機種サイズmm）（kg） 275 面ファスナー SDO-60A0TLOB SDO-60A0TLOP 854 SDR（W600 D1000） 4.1 （フック側） SDO-60B0TLOB SDO-60B0TLOP 463 954 SDR（W600 D1100） 4.7 粘着テープ付 SDO-60C0TLOB SDO-60C0TLOP 1054 SDR（W600 D1200） 5.2 面ファスナー （フック側） 3 SDO-70A0TLOB SDO-70A0TLOP 854 SDR（W700 D1000） 5.2 粘着テープ付 受注品 SDO-70B0TLOB SDO-70B0TLOP 563 1.6 （天板のみ） 954 SDR（W700 D1100） 5.9 SDO-70C0TLOB SDO-70C0TLOP 1054 SDR（W700 D1200） 6.6 SDO-80A0TLOB SDO-80A0TLOP 854 SDR（W800 D1000） 6.2 SDO-80B0TLOB SDO-80B0TLOP 663 954 SDR（W800 D1100） 7.1 SDO-80C0TLOB SDO-80C0TLOP 1054 SDR（W800 D1200） 7.9 SDO 位 ブラック SERIES　複数開口天板（巾着付） ねじ付 販売単 スチール 1枚 ペールホワイト 配線例 特徴 ● データセンターラックSDRシリーズ用の天板です。 ● 天井配線ができるように2つの配線穴を設けています。 ● 配線穴が2つあることで、通信用と電源の配線を分けることができます。 ● ラック内に引き込まれたケーブルと配線穴とのスキマを埋めることができる巾着付で す。 ● 配線穴に対して面ファスナーによる着脱が可能です。（配線穴の周囲に粘着テープ 付面ファスナー貼付） ● 巾着は防炎布を使用しています。 ● 巾着の口は面ファスナー付になっており、ケーブルの量に合わせて口を閉じることが できます。 ● 配線穴へのほこりの侵入や部品の落下、排熱の回り込みを防止することができま す。 ！注意 ● 前後を逆にした場合でも取り付けできます。 ● 複数開口天板（巾着付）はSDRシリーズのラック本体枠と一緒にご依頼ください。別 外観寸法図 単位 mm 途ご依頼される場合には最寄りの営業所までお問い合わせください。 1 2 構成内容 D0 照番 名称 個数 材質 色・外装処理 1 配線穴（2箇所）付ノーマル天板 1 鋼板 t1.6 ●型番末尾B「 ブラック」 N1.0レザーサテン塗装 ●型番末尾P「 ペールホワイト」N8レザーサテン塗装 ラ 2 巾着 2 ポリエステル/ナイロン等 「ダークネイビー」等 ッ 3 面ファスナー（ループ側W） 4 ク ナイロン 「ブラック」接着テープ付　 4 面ファスナー（ループ側D） 4 前 面 ※1　一部のパーツ及びねじ類を省略しています。　　　　　　　　　　　　　　　　　付属品　取付用ねじ 側 機種内容 在庫 型番（色） 外形寸法（mm） 適合ラックシリーズ名 質量 区分 ブラック ペールホワイト W0 H0 D0 （適合機種サイズmm）（kg） 250 4 SDO-60A0TMOB SDO-60A0TMOP 854 SDR（W600 D1000） 4.5 275 面ファスナー SDO-60B0TMOB SDO-60B0TMOP 463 954 SDR（W600 D1100） 5.1 （フック側） SDO-60C0TMOB SDO-60C0TMOP 1054 SDR（W600 D1200） 5.7 粘着テープ付 面ファスナー SDO-70A0TMOB SDO-70A0TMOP 854 SDR（W700 D1000） 5.6 （フック側） 3 受注品 SDO-70B0TMOB SDO-70B0TMOP 563 1.6 （天板のみ） 954 SDR（W700 D1100） 6.3 粘着テープ付 SDO-70C0TMOB SDO-70C0TMOP 1054 SDR（W700 D1200） 7 SDO-80A0TMOB SDO-80A0TMOP 854 SDR（W800 D1000） 6.7 SDO-80B0TMOB SDO-80B0TMOP 663 954 SDR（W800 D1100） 7.5 SDO-80C0TMOB SDO-80C0TMOP 1054 SDR（W800 D1200） 8.4 － 7 － W0 W0 （1.6） （350） （1.6） （350） 100 100 350 W0-213

SDO 　熱遮蔽用ブラシパネル ねじ付 販売単位 SERIES 1式 ブラック 取付例 実装例 特徴 ● データセンターラックSDRシリーズ専 用オプションです。 ● パネルマウントフレームとラック内側 面の隙間を埋め、収納機器の排出す る熱が前面側に回りこむのを遮蔽し、 冷却効率を向上します。 ● スカート部はブラシで、ブラシの毛の間 を通すことで、隙間なく側面への通線 を可能にします。 標準取付位置 パネルマウントフレーム 構成内容 外観寸法図 単位 mm 照番 名称 個数 材質 色・外装処理 1 ブラシ取付金具（上下-1） 2 W0 2 ブラシ取付金具（上下-2） 2 鋼板 t1.2/t1.6 「ブラック」N1.0メラミン塗装 3 ブラシ取付金具（中） 2 4 4 ブラシ 6 ブラシ部：ポリプロピレン ブラシ部：「ブラック」 5 7 5 上カバー 1 鋼板 t1.2 「ブラック」N1.0メラミン塗装 6 下カバー 1 1 7 シーリングパッキン - エチレンプロピレンゴム 「ブラック」 付属品　取付用ねじ 3 機種内容 A A （39） 24 在庫 外形寸法（mm） A-A 区分 型番 適合ラックシリーズ名 ※1 質量 W0 H0 D0 （kg） SDO-4270HBB 619 SDR（W700 H2000） 3.3 SDO-4280HBB 1988.5 719 SDR（W800 H2000） 4 2 SDO-4770HBB 619 SDR（W700 H2220） 3.6 SDO-4780HBB 2208.5 719 SDR（W800 H2220） 4.3 受注品 SDO-5070HBB 22 619 SDR（W700 H2350） 3.7 6 7 SDO-5080HBB 2338.5 719 SDR（W800 H2350） 4.5 SDO-5270HBB 619 SDR（W700 H2440） 3.8 SDO-5280HBB 2428.5 719 SDR（W800 H2440） 4.6 ※1 ※1　パネルマウントフレームの組込み位置が、90.5～165.5mmの場合のみ取付可能 ※1　ラック下部を防ぐにはボトムグランドプレートが必要になります。 SDOSERIES　熱遮蔽用ゴムパネル ねじ付 販売単位 1式 ブラック 取付例 実装例 特徴 ● データセンターラックSDRシリーズ専用オプ ションです。 ● パネルマウントフレームとラック内側面の隙 間を埋め、収納機器の排出する熱が前面 側に回りこむのを遮蔽し、冷却効率を向上 します。 ● スカート部はゴム製なので、側面への通線 が可能です。 標準取付位置 パネルマウントフレーム 構成内容 外観寸法図 単位 mm 照番 名称 個数 材質 色・外装処理 1 本体（上下-1） 2 W0 2 本体（上下-2） 2 鋼板 t1.2 「ブラック」N1.0メラミン塗装 5 4 3 本体（中） 2 6 8 4 ゴム押さえ金具 6 鋼板 t1.6 5 ブランクゴム 6 ネオプレンゴム t2.0 「ブラック」 6 上カバー 1 1 鋼板 t1.2 「ブラック」N1.0メラミン塗装 7 下カバー 1 8 シーリングパッキン - エチレンプロピレンゴム 「ブラック」 3 付属品　取付用ねじ A A （37） 26 機種内容 A-A 在庫 外形寸法（mm） 質量 区分 型番 適合ラックシリーズ名 ※1 W0 H0 D0 （kg） SDO-4270HBR 623 SDR（W700 H2000） 4.5 2 SDO-4280HBR 1988.5 723 SDR（W800 H2000） 5.2 SDO-4770HBR 623 SDR（W700 H2220） 4.9 7 8 受注品 SDO-4780HBR 2208.5 723 SDR（W800 H2220） 5.7 SDO-5070HBR 22 623 SDR（W700 H2350） 5.1 SDO-5080HBR 2338.5 723 SDR（W800 H2350） 6 SDO-5270HBR 623 SDR（W700 H2440） 5.3 ※1 SDO-5280HBR 2428.5 723 SDR（W800 H2440） 6.2 ※1　ラック下部を防ぐにはボトムグランドプレートが必要になります。 ※1　パネルマウントフレームの組込み位置が、90.5～165.5mmの場合のみ取付可能 － 8 － H0 H0 90.5～165.5 90.5～165.5 22 22

SDO ねじ付 販売単位 SERIES　熱遮蔽用樹脂シートパネル 1式 ブラック 取付例 実装例 特徴 ● データセンターラックSDRシリーズ専 用オプションです。 ● パネルマウントフレームとラック内側 面の隙間を埋め、収納機器の排出す る熱が前面側に回りこむのを遮蔽し、 冷却効率を向上します。 ● スカート部は樹脂シートなので、側面 への通線が可能です。 標準取付位置 パネルマウントフレーム 構成内容 外観寸法図 単位 mm 照番 名称 個数 材質 色・外装処理 W0 1 本体（上下-1） 2 2 本体（上下-2） 2 鋼板 t1.2 「ブラック」N1.0メラミン塗装 5 4 3 本体（中） 2 6 8 4 樹脂シート押さえ金具 6 鋼板 t1.6 5 樹脂シート 6 ポリカーボネート 「ブラック」 1 6 上カバー 1 鋼板 t1.2 「ブラック」N1.0メラミン塗装 7 下カバー 1 8 シーリングパッキン - エチレンプロピレンゴム 「ブラック」 3 付属品　取付用ねじ A A （37） 26 機種内容 A-A 在庫 外形寸法（mm） 区分 型番 適合ラックシリーズ名 ※1 質量 W0 H0 D0 （kg） SDO-4270HBE 623 SDR（W700 H2000） 3.8 SDO-4280HBE 1988.5 2 723 SDR（W800 H2000） 4.1 SDO-4770HBE 623 SDR（W700 H2220） 4.1 SDO-4780HBE 2208.5 7 8 723 SDR（W800 H2220） 4.4 受注品 SDO-5070HBE 22 623 SDR（W700 H2350） 4.3 SDO-5080HBE 2338.5 723 SDR（W800 H2350） 4.6 SDO-5270HBE 623 SDR（W700 H2440） 4.4 ※1 SDO-5280HBE 2428.5 723 SDR（W800 H2440） 4.7 ※1　ラック下部を防ぐにはボトムグランドプレートが必要になります。 ※1　パネルマウントフレームの組込み位置が、90.5～165.5mmの場合のみ取付可能 SDO ねじ付 販売単位 SERIES　熱遮蔽用上下ブランクパネル 1式 ブラック 取付例 特徴 ● データセンターラックSDRシリーズ専用オプションです。 ● パネルマウントフレームとラック上下の隙間を埋め、収納機器の排出する熱が前面 側に回りこむのを遮蔽し、冷却効率を向上します。 外観寸法図 W 単位 mm 0 1 3 標準取付位置 パネルマウントフレーム 構成内容 照番 名称 個数 材質 色・外装処理 1 上カバー 1 鋼板 t1.2 「ブラック」N1.0メラミン塗装 2 下カバー 1 3 シーリングパッキン - エチレンプロピレンゴム 「ブラック」 付属品　取付用ねじ 機種内容 在庫 外形寸法（mm） 区分 型番 適合ラックシリーズ名 ※1 質量 W0 H0 D0 （kg） 受注品 SDO-600WBP 519 - 22.7 SDR（W600） 0.6 2 3 ※1　パネルマウントフレームの組込み位置が、90.5～165.5mmの場合のみ取付可能 ※1 ※1　ラック下部を防ぐにはボトムグランドプレートが必要になります。 － 9 － H0 90.5～165.5 22

SSO ねじ付 販売単位 SERIES　ボトムグランドプレート3 スチール 1式 ブラック 取付例 ！　注意 ● 重量物の搭載は変形の原因になりますのでひかえてください。 構成内容 照番 名称 個数 材質 色・外装処理 1 ボトムグランドプレート（前後） 2 2 ボトムグランドプレート（中） 1 鋼板 t1.0 「ブラック」N1.0メラミン塗装 3 グランドプレート受けアングル 2 ※一部のパーツ及びねじ類を省略しています。　　　　　　　　　　　　　　　　付属品　取付用ねじ 標準取付位置 機種内容 ラック内下面 在庫 外形寸法（mm） 合ラックシリーズ名 質量 区分 型番 適 W0 H0 D0 （適合機種サイズ mm） （kg/1式） 特徴 SSO-6060BGP3N 404 SNR2・SSR2・SSRG（W600 D600） 1.8 ● 前中後3分割型の底板です。 SSO-6070BGP3N 504 SNR2・SSR2・SSRG（W600 D700） 2.2 ● ラック下面からのほこりの侵入を防ぐ目的で、ラック内の下部に取り付けます。 SSO-6080BGP3N 604 SNR2・SSR2・SSRG（W600 D800） 2.6 ● 別売品として、3種の入線用ボトムグランドプレート（SSO-□□BGP3-□）が有り、 SSO-6090BGP3N 413 704 SNR2・SSR2・SSRG（W600 D900） 3.0 前後のグランドプレートの代わりに使用できます。 SSO-60A0BGP3N 804 SDR・SNR2・SSR2・SSRG（W600 D1000） 3.5 SSO-60B0BGP3N 904 SDR・SNR2・SSR2・SSRG（W600 D1100） 3.9 外観寸法図 単位 mm SSO-60C0BGP3N 1004 SDR・SNR2・SSR2・SSRG（W600 D1200） 4.3 A SSO-7060BGP3N 404 SNR2・SSR2・SSRG（W700 D600） 2.1 98 D0 98 SSO-7070BGP3N 504 SNR2・SSR2・SSRG（W700 D700） 2.6 152 D0-304 152 SSO-7080BGP3N 604 SNR2・SSR2・SSRG（W700 D800） 3.1 受注品 SSO-7090BGP3N 513 41 704 SNR2・SSR2・SSRG（W700 D900） 3.6 SSO-70A0BGP3N 804 SDR・SNR2・SSR2・SSRG（W700 D1000）　SSRW 4.1 SSO-70B0BGP3N 904 SDR・SNR2・SSR2・SSRG（W700 D1100） 4.6 SSO-70C0BGP3N 1004 SDR・SNR2・SSR2・SSRG（W700 D1200） 5.1 SSO-8060BGP3N 404 SNR2・SSR2（W800 D600） 2.5 SSO-8070BGP3N 504 SNR2・SSR2（W800 D700） 3.0 1 SSO-8080BGP3N 604 SNR2・SSR2（W800 D800） 3.6 SSO-8090BGP3N 613 704 SNR2・SSR2（W800 D900） 4.2 2 SSO-80A0BGP3N 804 SDR・SNR2・SSR2（W800 D1000） 4.8 SSO-80B0BGP3N 904 SDR・SNR2・SSR2（W800 D1100） 5.4 SSO-80C0BGP3N 1004 SDR・SNR2・SSR2（W800 D1200） 6.0 3 SNR2/SSR2/SSRG/SSRWシリーズ A A-A SSOSERIES　入線用 巾着取付ボトムグランドプレート ねじ付 販売単位 スチール 1式 ブラック 実装例 機種内容 在庫 外形寸法（mm） 型番 適合ラックシリーズ名 質量 区分 W0 H0 D0 （適合機種サイズmm） （kg） SSO-60BGP3-C 368 SDR・SNR2･SSR2・SSRG（W600） 0.4 在庫品 8 149.5 SSO-70BGP3-C 468 SDR・SNR2･SSR2（W700/800） SSRG（W700）　SSRW 0.5 実装例 単位 mm SNR2/SSR2シリーズに実装する場合 標準取付位置 別売 ラック内下面 ボトムグランドプレート3 152 98 ラック SSO-60/70□□BGP3Nシリーズ （1.5）（118）（32.5） SNR2/SSR2シリーズ 特徴 ● ラック下面からのほこりの侵入を防ぎながら入線が可能です。 別売 巾着 ● 別売の巾着（SSO-121220KCP）を取り付けることで、隙間なく下面への通線を可能にします。 SSO-121220KCP ● 床下への小さな部品等の落下を防止します。 ● 床下からの空気を遮蔽できるので、空調効率を上げることができます。 ● 別売のボトムグランドプレート3（SSO-□□□□BGP3N）の前後プレート１枚を使用 せず、代わりに入線用巾着取付ボトムグランドプレートを取り付けます。 A A 構成内容 A-A 名称 個数 材質 色・外装処理 ボトムグランドプレート 1 鋼板 t1.0 「ブラック」N1.0　メラミン塗装 前後プレート 付属品　M4キャブティブスクリュー　2個 － 10 － W0 310（SSO-60□□BGP3N） 410（SSO-60□□BGP3N以外） （118） W （198）

SSO ねじ付 SERIES　入線用 ブラシボトムグランドプレート 販売単位 スチール 1式 ブラック 実装例 機種内容 在庫 外形寸法（mm） 適合ラッ 区分 型番 クシリーズ名 質量 W0 H0 D0 （適合機種サイズmm） （kg） SSO-60BGP3-B 368 SDR・SNR2･SSR2・SSRG（W600） 0.6 在庫品 17 149.5 SSO-70BGP3-B 468 SDR・SNR2･SSR2（W700/800） SSRG（W700）　SSRW 0.75 実装例 単位 mm 標準取付位置 SNR2/SSR2シリーズに実装する場合 ラック内下面 別売 特徴 ボトムグランドプレート3 152 98 ラック SSO-60/70□□BGP3Nシリーズ （120）切欠き寸法 SNR2/SSR2シリーズ ● ラック下面からのほこりの侵入を防ぎながら入線が可能です。 ● スカート部のブラシの毛の間を通すことで、隙間なく下面への通線を可能にします。 ● 床下への小さな部品等の落下を防止します。 ● 床下からの空気を遮蔽できるので、空調効率を上げることができます。 ● 別売のボトムグランドプレート3（SSO-□□□□BGP3N）の前後プレート１枚を使用 せず、代わりに入線用ブラシボトムグランドプレートを取り付けます。 構成内容 照番 名称 個数 材質 色・外装処理 1 ボトムグランドプレート 1 鋼板 t1.0 「ブラック」 2 ブラシ押さえ金具 1 鋼板 t1.6 N1.0　メラミン塗装 前後プレート 3 ブラシ 1 ブラシ部：ポリアミド ブラシ部：「ブラック」 付属品　M4キャブティブスクリュー　2個 SSOSERIES　入線用 樹脂ボトムグランドプレート ねじ付 販売単位 1式 ブラック 実装例 機種内容 在庫 外形寸法（mm） 適合ラッ 区分 型番 クシリーズ名 質量 W0 H0 D0 （適合機種サイズmm） （kg） SSO-60BGP3-P 368 SDR・SNR2･SSR2・SSRG（W600） 0.45 在庫品 5 149 SSO-70BGP3-P 468 SDR・SNR2･SSR2（W700/800） SSRG（W700）　SSRW 0.55 実装例 単位 mm SNR2/SSR2シリーズに実装する場合 標準取付位置 ラック内下面 別売 ボトムグランドプレート3 ラック 特徴 SSO-60/70□□BGP3Nシリーズ 152 98 SNR2/SSR2シリーズ ● ラック下面からのほこりの侵入を防ぎながら入線が可能です。 ● 樹脂プレートの任意の位置に穴を開けて、下面への通線を可能にします。 ● 床下への小さな部品等の落下を防止します。 前後プレート ● 床下からの空気を遮蔽できるので、空調効率を上げることができます。 ● 別売のボトムグランドプレート3（SSO-□□□□BGP3N）の前後プレート１枚を使 用せず、代わりに入線用樹脂ボトムグランドプレートを取り付けます。 構成内容 名称 個数 材質 色・外装処理 ボトムグランドプレート 1 ポリアセタール t5.0 「ブラック」 付属品　取付用ねじ － 11 － （（229900））切切欠欠きき寸寸法法 W W

SSO ねじ付 販売単位 SERIES　重量用グランドプレート スチール 1枚 ブラック 取付例 ！　注意 ● 完成品のラックに取り付ける場合にはパネルマウントフレームを取り外す必要があり ます。 構成内容 名称 個数 材質 色・外装処理 重量用グランドプレート 1 鋼板 t1.6 「ブラック」N1.0メラミン塗装 付属品　取付用ねじ 機種内容 標準取付位置 在庫 外形寸法（mm） 適合ラックシリ ズ名 搭載可能 質量 ラック内下面 区分 型番 ー W0 H0 D0 （適合機種サイズmm） 質量（kg）（kg） SSO-6060GPHB 498 SNR2・SSR2（W600 D600） 5.6 特徴 SSO-6070GPHB 598 SNR2・SSR2（W600 D700） 6.2 ● 重量物を搭載できる底板です。 SSO-6080GPHB 698 SNR2・SSR2（W600 D800） 6.8 ● サイドの長角穴を利用すれば、機器固定ベルト（RAKBシリーズ）で機器を簡易固定 SSO-6090GPHB 460 798 SNR2・SSR2（W600 D900） 7.4 できます。 SSO-60A0GPHB 898 SDR・SNR2・SSR2（W600 D1000） 8.0 ● 搭載面はラック本体間口下面と同じ高さになりますので、重量物の設置がスムーズ SSO-60B0GPHB 998 SDR・SNR2・SSR2（W600 D1100） 8.6 に行えます。 SSO-60C0GPHB 1098 SDR・SNR2・SSR2（W600 D1200） 9.2 SSO-7060GPHB 498 SNR2・SSR2（W700 D600） 6.9 外観寸法図 単位 mm SSO-7070GPHB 598 SNR2・SSR2（W700 D700） 7.6 71.5 5×50長角穴　※機種により数が異なります。 SSO-7080GPHB 698 SNR2・SSR2（W700 D800） 8.4 21.5 D0 受注品 SSO-7090GPHB 560 71.5 798 SNR2・SSR2（W700 D900） 300 9.1 SSO-70A0GPHB 898 SDR・SNR2・SSR2（W700 D1000）　SSRW 9.8 SSO-70B0GPHB 998 SDR・SNR2・SSR2（W700 D1100） 10.5 SSO-70C0GPHB 1098 SDR・SNR2・SSR2（W700 D1200） 11.3 SSO-8060GPHB 498 SNR2・SSR2（W800 D600） 8.2 SSO-8070GPHB 598 SNR2・SSR2（W800 D700） 9.1 SSO-8080GPHB 698 SNR2・SSR2（W800 D800） 9.9 SSO-8090GPHB 660 798 SNR2・SSR2（W800 D900） 10.8 SSO-80A0GPHB 898 SDR・SNR2・SSR2（W800 D1000） 11.6 SSO-80B0GPHB 998 SDR・SNR2・SSR2（W800 D1100） 12.5 ※この補強は機種により、位置と数が異なります。 SSO-80C0GPHB 1098 SDR・SNR2・SSR2（W800 D1200） 13.3 SSOSERIES　ジョイントブラケット ねじ付 販売単位 スチール 1式 ブラック 特徴 実装図 単位 mm ● ラック同士を連結できる金具です。 連結ラック間に隙間を設けない場合（ラック間は595/695/795ｍｍ） ● 機器を実装する前に連結する ラックのサイドフレームに取り付 サーバーラックSSR2シリーズ サイドフレーム けます。 2 A 1 ● ラックの機種により、使用する 3 個数が異なります。 板が厚い方 ● ラック同士を接触させて連結さ 6 （スペーサー付） せる場合と5ｍｍの隙間を空け A 5 て連結する場合の両方に対応 6 しています。 4 構成内容 A-A 照番 名称 個数 材質 色・外装処理 1 ジョイントブラケット 2（1式） 鋼板 t2.3 「ブラック」N1.0メラミン塗装 2 なべ小ネジM5×12座金組込 4 連結ラック間に5ｍｍ隙間を設ける場合（ラック間は600/700/800ｍｍ） 3 六角ボルトM8×25 1 4 六角ナットM8 1 鋼材 亜鉛めっき サイドフレーム 板が厚い方 5 バネ座金M8 1 サーバーラックSSR2シリーズ （スペーサー付） 6 平座金M8 2 B 付属品　無 機種内容 在庫 適合ラック B 区分 型番 シリーズ名 ジョイントブラケット必要数 質量 （kg/1式） SDR 4式（SNR2/SSR2シリーズのH1000～1500mmの機種） SNR2 6式（SNR2/SSR2/SSRGシリーズのH1800～2200mmの機種） 在庫品 SSO-08JB SSR2 6式（SSRWシリーズ） 0.2 SSRG 6式（SDRシリーズのH2000mmの機種） B-B SSRW 8式（SDRシリーズのH2220～2440mmの機種） － 12 － W0 10 （5）

SSO ブラック SERIES　上部連結板 ねじ付 販売単位 スチール 1式（2枚） ホワイトグレイ 取付例 機種内容 在庫 型番（色） 外形寸法（mm） 適合ラック 質量 区分 ブラック ホワイトグレイ W0 H0 D0 シリーズ名 （kg/2枚） NBSP　RSR　SDR 在庫品 SSO-100JB-BK SSO-100JB 130 2.3 30 SNR2　SSR2 0.4 SSRG　SSRW 実装図 単位 mm 標準取付位置 ラック上面 特徴 ラック上面 0～5（調整可能） M12六角ボルト ● ラック同士を上部で連結する場合に使用します。 M12バネ座金 ● ラック上面の四隅のM12のねじ穴に対して付属のボルト等を使用して取り付けます。 M12平座金 ラック内部 構成内容 名称 個数 材質 色・外装処理 上部連結板 上部連結板 2 鋼板 t2.3 ●SSO-100JB-BK　「ブラック」N1.0メラミン塗装 ●SSO-100JB　「ホワイトグレイ」塗装 付属品　M12六角ボルト・M12バネ座金（各4個）　M12平座金（6個） SSO ねじ付 販売単位 SERIES　絶縁T字型連結板 1式（2枚） 取付例 機種内容 在庫 外形寸法（mm） 区分 型番 適合ラックシリーズ名 質量 W0 H0 D0 （kg/2枚） 在庫品 SSO-100ZJB 140 20 40 NBSP　SDR　SNR2 SSR2　SSRG　SSRW 0.3 実装図 単位 mm 標準取付位置 ラック上面 ラック上面 特徴 M12六角ボルト （5） M12バネ座金 ● ラック同士を上部で連結する場合に使用します。 M12平座金 ● ラック上面の四隅のM12のねじ穴に対して付属のボルト等を使用して連結できます。 ラック内部 ● 連結した場合にラック間の絶縁が必要な場合に使用します。 構成内容 上部連結板 名称 個数 材質 色・外装処理 絶縁T字型連結板 2 ポリエステル 「透明」 付属品　M12六角ボルト・M12バネ座金（各4個）　M12平座金（8個） － 13 －

SSO2SERIES　絶縁プレートセット 販売単位 1式 ホワイト 取付例 構成内容 照番 名称 個数 材質 色・外装処理 1 絶縁板W 2 ポリエチレン板 t3.0 「ナチュラル（ホワイト）」 2 絶縁板D 2 3 絶縁スペーサー 4 UL94-HB適合 ポリアセタール 「ホワイト」 付属品　両面テープ 機種内容 在庫 外形寸法（mm） 番 適合ラックシリーズ名 質量 区分 型 W0 H0 D0 （適合機種サイズ mm） （kg/1式） SSO2-6060ZPN 600 SNR2・SSR2・SSRG（W600 D600） 0.6 標準取付位置 SSO2-6070ZPN 700 SNR2・SSR2・SSRG（W600 D700） 0.7 ラック下面 SSO2-6080ZPN 800 SNR2・SSR2・SSRG（W600 D800） 0.8 特徴 SSO2-6090ZPN 594 900 SNR2・SSR2・SSRG（W600 D900） 0.8 SSO2-60A0ZPN 1000 NBSP・SDR・SNR2・SSR2・SSRG（W600 D1000） 0.9 ● ラックとチャンネルベースとの絶縁に使用します。 SSO2-60B0ZPN 1100 NBSP・SDR・SNR2・SSR2・SSRG（W600 D1100） 0.9 ● ラック1台に付き1セットを使用します。 SSO2-60C0ZPN 1200 NBSP・SDR・SNR2・SSR2・SSRG（W600 D1200） 1.0 ● ラックの架台に付属の両面テープで取り付けます。 SSO2-7060ZPN 600 SNR2・SSR2・SSRG（W700 D600） 0.7 外観寸法図 単位 mm SSO2-7070ZPN 700 SNR2・SSR2・SSRG（W700 D700） 0.8 SSO2-7080ZPN 800 SNR2・SSR2・SSRG（W700 D800） 0.8 D0 1 SSO2-7090ZPN 900 SNR2・SSR2・SSRG（W700 D900） 0.9 8-φ24 50 D0-100 50 在庫品 694 3 00 D1000） アンカーサポーター SSO2-70A0ZPN 1000 NBSP・SDR・SNR2・SSR2・SSRG（W7 SSRW 0.9 NBSP/SDR/SNR2 ・SDR・SNR2・SSR2・SSRG（W700 D1100） 1.0 3 SSR2/SSRG/SSRW SSO2-70B0ZPN 1100 NBSP シリーズの付属品 SSO2-70C0ZPN 1200 NBSP・SDR・SNR2・SSR2・SSRG（W700 D1200） 1.0 SSO2-8060ZPN 600 SNR2・SSR2（W800 D600） 0.8 SSO2-8070ZPN 700 SNR2・SSR2（W800 D700） 0.8 SSO2-8080ZPN 800 SNR2・SSR2（W800 D800） 0.9 M12ボルト固定時 SSO2-8090ZPN 794 900 SNR2・SSR2（W800 D900） 0.9 の断面図 SSO2-80A0ZPN 1000 SDR・SNR2・SSR2（W800 D1000） 1.0 98 D0-196 98 SSO2-80B0ZPN 1100 SDR・SNR2・SSR2（W800 D1100） 1.0 SSO2-80C0ZPN 1200 SDR・SNR2・SSR2（W800 D1200） 1.1 2 SSO2 ねじ付 販売単位 SERIES　アース線キット 1式 特徴 ！注意 ● ラックの主要構成部品を電気 ● 取付位置等は付属の説明書をご覧ください。 的につなぐことができます。 ● ラック一台分のアース線、ねじ 機種内容 類等の必要な部品のセットで 在庫区分 型番 適合ラックシリーズ名 質量（kg/一式） す。 在庫品 SSO2-EWK-01 RSR　SDR　SNR2　SSR2　SSRG 0.3 外観寸法図 単位 mm アース線 280MM 280 タブ端子 構成内容 名称 個数 電線の長さL（mm） 備考 アース線 280MM 4 280 両端　M4用丸型圧着端子 アース線 250MF / アース線 350MF アース線 250MF 4 250 両端　M4用丸型圧着端子及び L アース線 400MF 3 400 差込型接続端子 タブ端子 7 － － 付属品　取付用ねじ・ナット・座金等　一式 － 14 － W0 W0-94 W0-194 89 W0-178 89 3

SSO2 ねじ付 SERIES　ドアステー 販売単位 スチール 1式 取付例 外観寸法図 単位 mm SSO2-DSS-RA（右開き） SSO2-DSS-LA（左開き）は左右対称 B 27 （47.5） 3 2 1 標準取付位置 ※写真はSSO2-DSS-RV 前後ドアの内面下部 A A B 特徴 ネットワークラックSNR2シリーズ （39） 8.3 （26.9） 30 （19.1） ● 特定ラック専用のドア用のステーです。 31.6 （75.9） ● 開いたドアを保持する金具です。 4 3 B-B ●ド アが約100°の角度でロックされるので、隣のラック等への衝突や、閉まる時の指つ 2 1 め等の危険を防止できます。 ● ステーを持ち上げることでロックを解除でき、ドアを閉めることができます。 ● 右開き用、左開き用を、それぞれ用意しています。 ラック前面下部 ※1 A-A ！注意 ● 本製品のラックへの取り付けにはプラスドライバーが必要になります。 SSO2-DSS-RV（右開き） SSO2-DSS-LV（左開き）は左右対称 ● ラックに実装された機器等が邪魔で取り付けできない場合がありますので、その際は B 27 （47.5） その機器等を取り外してください。 ● ラックの最下部の1U部分に19インチ製品等を取り付ける場合、パネルマウントフ レームのラック前後位置や19インチ製品の形状等によっては、ステーに干渉する 場合がありますのでご注意ください。 3 2 構成内容 1 照番 名称 個数 材質 色・外装処理 1 ステー固定金具 1 鋼板 t2.3 A A 2 レール金具 1 鋼板 t2.0 亜鉛めっき B サーバーラックSSR2シリーズ （39） 8.3 3 ステー 1 鋼板 t2.3 （26.9） 30 （19.1） ※1 一部のパーツ及びねじ類を省略しています。　付属品：ラック取付用ねじ 31.6 （75.9) 機種内容 4 3 B-B 2 在庫 区分 型番 開き方向 適合ラックシリーズ名 質量 1 （適合機種サイズmm） （kg） SSO2-DSS-RA 右開き NBSP（アクリルドア） 0.2 SNR2（標準のアクリルドアまたは組替仕様 ラック前後面下部 ※1 A-A SSO2-DSS-LA 左開き のノーマルドアに使用可能） 0.2 在庫品 SSO2-DSS-RV 右開き SDR　SNR2※1　SSR2※1　SSRG　ＳＳＲＷ 0.2 ※1 ラックの最下部の1U部分に19インチ製品等を取り付ける場合、 ※1 ベンチレーションドア（SSR2標準）または 　　パネルマウントフレームのラック前後位置や19インチ製品の形状等に SSO2-DSS-LV 左開き 　　ベンチレーションドア高開口率タイプに使用可能 0.2 　　よっては、ステーに干渉する場合がありますのでご注意ください。 － 15 － 74.5 （33） 74.5 （33） （1 （0 10 0°） 0°） （52.6） （52.6） （93.5） 113 （93.5） 113

SSO 販売単位 SERIES　プレートベース（高さ50mm） スチール 1台 ブラック 取付例 仕様 ● 許容積載質量（静止時）　600kg ● 許容積載質量（耐震1G）　600kg ※耐震性能は、弊社基準になり、機種や搭載条件等により異なります。 特徴 ● OAフロア用の鋼板製の架台です。 ● 従来品に比べ、強度がアップしました。 ● 後面に開口部を設けケーブル等の導入を可能にしています。 ● 開口部に取り外しできる蓋を付けており、設置環境に応じて閉鎖や開放ができます。 標準取付位置 ● ラックを取り付けるボルト、ナット、座金が付属しています。 ラック下面 ！注意 ● 特別仕様にてサイズや仕様の変更（ウイスカ対策品等）が可能です。（別途お問い合わせ） 後面開口部 （ケーブル等の導入が可能） 構成内容 照番 名称 個数 材質 色・外装処理 外観寸法図 単位 mm 1 板金架台 1 鋼板 t2.6 「ブラック」N1.0メラミン塗装 100 2 1 2 蓋 1 鋼板 t1.0 付属品　蓋取付用M4ねじ　ラック取付用M12ボルト・M12座金一式 W0 4-M12 機種内容 47.5 W0－95 47.5 ラック用 47.5 W0－95 47.5 在庫 外形寸法（mm） 適合ラックシリーズ 質量 4-φ18 区分 型番 W0 H0 D0 （適合機種サイズmm） （kg） アンカー用 SSO-600560PB2 600 SNR2・SSR2・SSRG（W600 D600） 9.5 SSO-600570PB2 700 SNR2・SSR2・SSRG（W600 D700） 10.4 SSO-600580PB2 800 SNR2・SSR2・SSRG（W600 D800） 10.3 SSO-600590PB2 595 900 SNR2・SSR2・SSRG（W600 D900） 12.2 SSO-6005A0PB2 1000 NBSP（W600 D1000）※1 SDR・SNR2・SSR2・SSRG（W600 D1000） 13.1 受注品 SSO-700560PB2 50 600 SNR2・SSR2・SSRG（W700 D600） 10.1 SSO-700570PB2 700 SNR2・SSR2・SSRG（W700 D700） 11.0 SSO-700580PB2 800 SNR2・SSR2・SSRG（W700 D800） 11.9 SSO-700590PB2 695 900 SNR2・SSR2・SSRG（W700 D900） 12.8 115 W0－230 115 SSO-7005A0PB2 1000 NBSP（W700 D1000）※1　SSRW SDR・SNR2・SSR2・SSRG（W700 D1000） 13.7 ※1 ラックへの吸気が確保できない場合は使用できません。 SSO 販売単位 SERIES　プレートベース（高さ100mm） スチール ブラック 1台 取付例 仕様 ● 許容積載質量（静止時）　600kg ● 許容積載質量（耐震1G）　600kg ※耐震性能は、弊社基準になり、機種や搭載条件等により異なります。 特徴 ● OAフロア用の鋼板製の架台です。 ● 各面からケーブルを導入できます。 ● 高さ調整用のライナーが付属しています。 ● ラックを取り付けるボルト、ナット、座金が付属しています。 標準取付位置 ラック下面 構成内容 ！注意 照番 名称 個数 材質 色・外装処理 1 プレートベース 1 鋼板 t3.2/t6.0 ● 特別仕様にてサイズや仕様の変更（ウイスカ対策品等）が可能です。（別途お問い合わせ） 2 ライナー1.2 8 鋼板 t1.2 「ブラック」N1.0メラミン塗装 機種内容 3 ライナー3.2 8 鋼板 t3.2 付属品　クッションゴム（プレートベース上面用）　ラック取付用M12ボルト・M12ナット・座金一式 在庫 外形寸法（mm） 番 適合ラックシリーズ名 質量 区分 型 W0 H0 D0 （適合機種サイズ mm） （kg） 外観寸法図 単位 mm SSO-601060PB2 600 SNR2・SSR2・SSRG（W600 D600） 12 SSO-601070PB2 700 SNR2・SSR2・SSRG（W600 D700） 13 SSO-601080PB2 800 SNR2・SSR2・SSRG（W600 D800） 13 4-φ18 W0 40 W0-80 40 8-φ18 SSO-601090PB2 595 900 SNR2・SSR2・SSRG（W600 D900） 14 ラック用 47.5 W0-95 47.5 50 75 W0-150 75 アンカー用 SSO-6010A0PB2 1000 NBSP・SDR・SNR2・SSR2・SSRG（W600 D1000） 15 SSO-6010B0PB2 1100 NBSP・SDR・SNR2・SSR2・SSRG（W600 D1100） 16 SSO-6010C0PB2 1 1200 NBSP・SDR・SNR2・SSR2・SSRG（W600 D1200） 17 SSO-701060PB2 600 SNR2・SSR2・SSRG（W700 D600） 13 SSO-701070PB2 700 SNR2・SSR2・SSRG（W700 D700） 13 SSO-701080PB2 800 SNR2・SSR2・SSRG（W700 D800） 14 4-φ12 受注品 SSO-701090PB2 900 SNR2・SSR2・SSRG（W700 D900） 15 695 95 反対面共 95 W0-190 95 連結用 30 SSO-7010A0PB2 1000 NBSP・SDR・SNR2・SSR2・SSRG・（W700 D1000） SSRW 16 SSO-7010B0PB2 1100 NBSP・SDR・SNR2・SSR2・SSRG・（W700 D1100） 17 SSO-7010C0PB2 1200 NBSP・SDR・SNR2・SSR2・SSRG・（W700 D1200） 17 100 W0-206.4 100 2 3 1 SSO-801060PB2 600 SNR2・SSR2（W800 D600） 13 8 SSO-801070PB2 700 SNR2・SSR2（W800 D700） 14 SSO-801080PB2 800 SNR2・SSR2（W800 D800） 15 SSO-801090PB2 795 900 SNR2・SSR2（W800 D900） 16 SSO-8010A0PB2 1000 SDR・SNR2・SSR2（W800 D1000） 17 SSO-8010B0PB2 1100 SDR・SNR2・SSR2（W800 D1100） 17 100 ｔ1.2/t3.2 SSO-8010C0PB2 1200 SDR・SNR2・SSR2（W800 D1200） 18 － 16 － D0 95 D0 50 70 D0－140 70 25 50 50 D0-100 50 95 D0-190 95 50 D0－100 50 70 D0-140 70 100 D0－200 100 100 100 D0-206.4 100 75 D0-150 75 40 D0-80 40

SSO 販売単位 SERIES　プレートベース（高さ400mm） スチール 1台 ブラック 取付例 仕様 ●許容積載質量（静止時） 600kg　●許容積載質量（耐震1G） 600kg ※耐震性能は、弊社基準になり、機種や搭載条件等により異なります。 特徴 ● フリーアクセスフロア用の鋼板製の架台です。 ● 各面からケーブルを導入できます。 ● 高さ調整用のライナーが付属しています。 ● ラックを取り付けるボルト、ナット、座金が付属しています。 ● フリーアクセスフロアの床パネルを支えるアングルが標準装備されています。 標準取付位置 ラック下面 構成内容 ！注意 照番 名称 個数 材質 色・外装処理 1 プレートベース 1 鋼板 t3.2/t6.0 ● 特別仕様にてサイズや仕様の変更（ウイスカ対策品等）が可能です。（別途お問い合わせ） 2 アングルW 2 鋼板 t3.2 機種内容 3 アングルD 2 「ブラック」N1.0メラミン塗装 4 ライナー1.2 8 鋼板 t1.2 在庫 外形寸法（mm） クシリーズ名 質量 区分 型番 適合ラッ 5 ライナー3.2 8 鋼板 t3.2 W0 H0 D0 （適合機種サイズ mm） （kg） 付属品　クッションゴム一式（※アングル用、プレートベース上面・側面用） SSO-604060PB2 600 SNR2・SSR2・SSRG（W600 D600） 30 　　　　アングル用ボルト・座金一式　ラック取付用M12ボルト・M12ナット・座金一式 SSO-604070PB2 700 SNR2・SSR2・SSRG（W600 D700） 31 SSO-604080PB2 800 SNR2・SSR2・SSRG（W600 D800） 33 外観寸法図 SSO-604090PB2 595 900 SNR2・SSR2・SSRG（W600 D900） 35 W0+80 単位 mm SSO-6040A0PB2 1000 NBSP・SDR・SNR2・SSR2・SSRG（W600 D1000） 37 4-φ18 40 W0 40 8-φ18 アンカー用 75 W0-150 75 SSO-6040B0PB2 1100 NBSP・SDR・SNR2・SSR2・SSRG（W600 D1100） 39 ラック用 47.5 W0-95 47.5 100 200 50 45 40 W0-80 40 SSO-6040C0PB2 1200 NBSP・SDR・SNR2・SSR2・SSRG（W600 D1200） 41 SSO-704060PB2 600 SNR2・SSR2・SSRG（W700 D600） 31 SSO-704070PB2 700 SNR2・SSR2・SSRG（W700 D700） 33 1 SSO-704080PB2 800 SNR2・SSR2・SSRG（W700 D800） 35 SSO-704090PB2 900 SNR2・SSR2・SSRG（W700 D900） 37 受注品 695 395 3 SSO-7040A0PB2 1000 NBSP・SDR・SNR2・SSR2・SSRG（W700 D1000） SSRW 39 SSO-7040B0PB2 1100 NBSP・SDR・SNR2・SSR2・SSRG（W700 D1100） 41 4-φ12 95 W0-190 95 40 反対面共　連結用 SSO-7040C0PB2 1200 NBSP・SDR・SNR2・SSR2・SSRG（W700 D1200） 42 SSO-804060PB2 600 SNR2・SSR2（W800 D600） 33 2 1 SSO-804070PB2 700 SNR2・SSR2（W800 D700） 35 8 SSO-804080PB2 800 SNR2・SSR2（W800 D800） 37 4 SSO-804090PB2 795 900 SNR2・SSR2（W800 D900） 39 SSO-8040A0PB2 1000 SDR・SNR2・SSR2（W800 D1000） 41 5 SSO-8040B0PB2 1100 SDR・SNR2・SSR2（W800 D1100） 42 SSO-8040C0PB2 1200 SDR・SNR2・SSR2（W800 D1200） 44 100 W0-206.4 100 100 ｔ1.2/t3.2 SSOSERIES　チャンネルベース（高さ100mm） 販売単位 スチール 1台 ブラック 取付例 ！注意 ● 特別仕様にてサイズや仕様の変更（ウイスカ対策品等）が可能です。（別途お問い合わせ） 仕様 ●許容積載質量（静止時） 1200kg　●許容積載質量（耐震1G） 1000kg ※耐震性能は、弊社基準になり、機種や搭載条件等により異なります。 構成内容 照番 名称 個数 材質 色・外装処理 1 チャンネルベース 1 山形鋼　鋼板 t6.0 標準取付位置 2 ライナー1.2 8 鋼板 t1.2 「ブラック」N1.0塗装 ラック下面 3 ライナー3.2 8 鋼板 t3.2 特徴 付属品　ラック取付用M12ボルト・M12ナット・座金一式 ● OAフロア用の鋼材製の架台です。 機種内容 ● 基本構造材として山形鋼を使用しているため、強度的に優れています。 在庫 外形寸法（mm） ラック ● 各面からケーブルを導入できます。 区分 型番 適合 シリーズ名 質量 W0 H0 D0 （適合機種サイズ mm） （kg） ● 高さ調整用のライナーが付属しています。 SSO-601060CB 600 SNR2・SSR2・SSRG（W600 D600） 16.5 ● ラックを取り付けるボルト、ナット、座金が付属しています。 SSO-601070CB 700 SNR2・SSR2・SSRG（W600 D700） 17.5 SSO-601080CB 800 SNR2・SSR2・SSRG（W600 D800） 19.0 外観寸法図 4-φ18 単位 mm SSO-601090CB 595 900 SNR2・SSR2・SSRG（W600 D900） 20.0 D0 ラック用 75 D0－150 75 SSO-6010A0CB 1000 NBSP・SDR・SNR2・SSR2・SSRG（W600 D1000） 21.0 1 75 D0－150 75 40 D0－80 40 SSO-6010B0CB 1100 NBSP・SDR・SNR2・SSR2・SSRG（W600 D1100） 22.0 SSO-6010C0CB 1200 NBSP・SDR・SNR2・SSR2・SSRG（W600 D1200） 23.5 SSO-701060CB 600 SNR2・SSR2・SSRG（W700 D600） 17.5 SSO-701070CB 700 SNR2・SSR2・SSRG（W700 D700） 19.0 SSO-701080CB 800 SNR2・SSR2・SSRG（W700 D800） 20.0 受注品 SSO-701090CB 695 95 900 SNR2・SSR2・SSRG（W700 D900） 21.0 50 D0－100 50 100 D0－200 100 SSO-7010A0CB 1000 NBSP・SDR・SNR2・SSR2・SSRG（W700 D1000）　SSRW 22.0 SSO-7010B0CB 1100 NBSP・SDR・SNR2・SSR2・SSRG（W700 D1100） 23.5 8-φ18 SSO-7010C0CB 1200 NBSP・SDR・SNR2・SSR2・SSRG（W700 D1200） 24.5 50 D0/2－50 D0/2－50 50 アンカー用 18 18 SSO-801060CB 600 SNR2・SSR2（W800 D600） 19.0 SSO-801070CB 700 SNR2・SSR2（W800 D700） 20.0 75 D0－150 75 SSO-801080CB 800 SNR2・SSR2（W800 D800） 21.0 6-φ12 SSO-801090CB 795 900 SNR2・SSR2（W800 D900） 22.0 2 3 （反対面共 連結用） SSO-8010A0CB 1000 SDR・SNR2・SSR2（W800 D1000） 23.5 100 t1.2 100 t3.2 SSO-8010B0CB 1100 SDR・SNR2・SSR2（W800 D1100） 24.5 SSO-8010C0CB 1200 SDR・SNR2・SSR2（W800 D1200） 25.5 － 17 － 95 W0 6 39 50 75 W0－150 75 30 47.5 W0－95 47.5 100 75 W0－150 75 75 W0－150 75 40 W0－80 40 100 W0－200 100 100 395 D0+80 45 50 200 100 40 D0 40 37±5 50 D0+100 50 95 D0+190 95 70 D0-140 70 100 100 D0-206.4 100 75 D0-150 75 40 D0-80 40

SSOSERIES　チャンネルベース（高さ400mm） 販売単位 スチール 1台 ブラック 機種内容 在庫 外形寸法（mm） 番 適合ラックシリーズ名 質量 区分 型 W0 H0 D0 （適合機種サイズ mm） （kg） SSO-604060CB 600 SNR2・SSR2・SSRG（W600 D600） 28.5 SSO-604070CB 700 SNR2・SSR2・SSRG（W600 D700） 30.0 SSO-604080CB 800 SNR2・SSR2・SSRG（W600 D800） 31.5 SSO-604090CB 595 900 SNR2・SSR2・SSRG（W600 D900） 33.0 SSO-6040A0CB 1000 NBSP・SDR・SNR2・SSR2・SSRG（W600 D1000） 34.5 SSO-6040B0CB 1100 NBSP・SDR・SNR2・SSR2・SSRG（W600 D1100） 36.0 SSO-6040C0CB 1200 NBSP・SDR・SNR2・SSR2・SSRG（W600 D1200） 37.5 SSO-704060CB 600 SNR2・SSR2・SSRG（W700 D600） 30.0 SSO-□□40□□CB SSO-□□40□□CBL SSO-704070CB 700 SNR2・SSR2・SSRG（W700 D700） 31.5 SSO-704080CB 800 SNR2・SSR2・SSRG（W700 D800） 33.0 取付例 SSO-704090CB 900 SNR2・SSR2・SSRG（W700 D900） 34.5 695 395 SSO-7040A0CB 1000 NBSP・SDR・SNR2・SSR2・SSRG（W700 D1000） SSRW 36.0 SSO-7040B0CB 1100 NBSP・SDR・SNR2・SSR2・SSRG（W700 D1100） 37.5 SSO-7040C0CB 1200 NBSP・SDR・SNR2・SSR2・SSRG（W700 D1200） 39.0 SSO-804060CB 600 SNR2・SSR2（W800 D600） 31.5 SSO-804070CB 700 SNR2・SSR2（W800 D700） 33.0 SSO-804080CB 800 SNR2・SSR2（W800 D800） 34.5 SSO-804090CB 795 900 SNR2・SSR2（W800 D900） 36.0 SSO-8040A0CB 1000 SDR・SNR2・SSR2（W800 D1000） 37.5 標準取付位置 SSO-8040B0CB 1100 SDR・SNR2・SSR2（W800 D1100） 39.0 ラック下面 受注品 SSO-8040C0CB 1200 SDR・SNR2・SSR2（W800 D1200） 40.5 SSO-604060CBL 600 SNR2・SSR2・SSRG（W600 D600） 30.5 仕様 SSO-604070CBL 700 SNR2・SSR2・SSRG（W600 D700） 32.0 ● 許容積載質量（静止時）　1200kg SSO-604080CBL 800 SNR2・SSR2・SSRG（W600 D800） 33.5 ● 許容積載質量（耐震1G）　1000kg SSO-604090CBL 595 900 SNR2・SSR2・SSRG（W600 D900） 35.0 ※耐震性能は、弊社基準になり、機種や搭載条件等により異なります。 SSO-6040A0CBL 1000 NBSP・SDR・SNR2・SSR2・SSRG（W600 D1000） 36.5 SSO-6040B0CBL 1100 NBSP・SDR・SNR2・SSR2・SSRG（W600 D1100） 38.0 特徴 SSO-6040C0CBL 1200 NBSP・SDR・SNR2・SSR2・SSRG（W600 D1200） 39.5 SSO-704060CBL 600 SNR2・SSR2・SSRG（W700 D600） 32.0 ● フリーアクセスフロア用の鋼材製の架台です。 SSO-704070CBL 700 SNR2・SSR2・SSRG（W700 D700） 33.5 ● 基本構造材として山形鋼を使用しているため、強度的に優れています。 SSO-704080CBL 800 SNR2・SSR2・SSRG（W700 D800） 35.0 ● 各面からケーブルを導入できます。 SSO-704090CBL 400 900 SNR2・SSR2・SSRG（W700 D900） 36.5 ● ラックを取り付けるボルト、ナット、座金が付属しています。 695 （385～ ● フリーアクセスフロアの床パネルを支えるアングルが標準装備されています。 SSO-7040A0CBL 415） 1000 NBSP・SDR・SNR2・SSR2・SSRG（W700 D1000） SSRW 38.0 ● SSO-□□40□□CBは高さ調整用のライナーが付属しています。 SSO-7040B0CBL 1100 NBSP・SDR・SNR2・SSR2・SSRG（W700 D1100） 39.5 ● SSO-□□40□□CBLはアンカープレートのねじ部を調整することによりレベル調 SSO-7040C0CBL 1200 NBSP・SDR・SNR2・SSR2・SSRG（W700 D1200） 41.0 整が可能です SSO-804060CBL 600 SNR2・SSR2（W800 D600） 33.5 構成内容 SSO-804070CBL 700 SNR2・SSR2（W800 D700） 35.0 SSO-804080CBL 800 SNR2・SSR2（W800 D800） 36.5 照番 名称 個数 材質 色・外装処理 SSO-804090CBL 795 900 SNR2・SSR2（W800 D900） 38.0 1 チャンネルベース 1 山形鋼　鋼板 t6.0 SSO-8040A0CBL 1000 SDR・SNR2・SSR2（W800 D1000） 39.5 2 アングル W 2 山形鋼 SSO-8040B0CBL 1100 SDR・SNR2・SSR2（W800 D1100） 41.0 3 アングル D 2 「ブラック」N1.0 塗装 SSO-8040C0CBL 1200 SDR・SNR2・SSR2（W800 D1200） 42.5 4 ライナー 1.2 0/8 ※ 1 鋼板 t1.2 5 ライナー 3.2 0/8 ※ 1 鋼板 t3.2 6 アンカープレート 0/4 ※ 2 鋼板 t4.5 「ブラック」塗装 付属品　ラック取付用 M12 ボルト・M12 ナット・座金一式 　　　　クッションゴム一式 ( ※アングル、チャンネルベース側面用） 　　　　アングル用ボルト・座金一式 ※ 1　SSO- □□ 40 □□ CB の場合 8 枚　　SSO- □□ 40 □□ CBL の場合 0 枚 ※ 2　SSO- □□ 40 □□ CB の場合 0 枚　　SSO- □□ 40 □□ CBL の場合 4 枚 外観寸法図 単位 mm SSO-□□40□□CB SSO-□□40□□CBL W 4-φ18 4-φ18 0＋80 ラック用 W0＋80 ラック用 93 W0－186 93 8-φ18 16-φ22 40 W0 40 アンカー用 75 W0－150 75 40 W0 40 アンカー用 43 W0－86 43 47.5 W0－95 47.5 200 40 W0－80 40 47.5 W0－95 47.5 200 1 1 2 75 W0－150 75 4-φ12 W0－200 75 W0－150 75 4-φ12 18 W0－236 18 2 反対面共 100 100 反対面共 3 100 100 連結用 3 連結用 4 1 5 8 18 アンカープレート詳細 150 4-φ22 （アンカー用） 75 W0－150 75 6 100 t1.2 100 t3.2 25 50 50 － 18 － D0＋80 395 40 D0 40 37±5 50 D0－100 50 75 D0－150 75 100 50 D0－100 50 75 D0－150 75 75 D0－150 75 100 40 D0－80 40 100 D0－200 100 D0＋80 400±15 40 D0 40 37±5 50 D0－100 50 75 D0－150 75 50 D0－100 50 100 25 50 125 D0－186 125 25 D0＋14 25 32 D0 32

SDRSERIES　データセンターラック　共通アクセサリーダイジェスト　※19インチ規格品等を省略 Ｓ Ｎ 製品名 型番／シリーズ名 適合機種サイズmm 備考 参照 Ｒボトムグランドプレート3 SSO-□□□□BGP3N 製品カタログ参照 ※1 ラック内下部に取付 P36 ２ シ入線用 巾着取付ボトムグランドプレート SSO-□□BGP3-C 製品カタログ参照 ※1 ラック内下部に取付、ボトムグランドプレート3（SSO-□□□□BGP3N）が必要 P36 リ入線用 ブラシボトムグランドプレート SSO-□□BGP3-B 製品カタログ参照 ※1 ラック内下部に取付、ボトムグランドプレート3（SSO-□□□□BGP3N）が必要 P37 ー ズ入線用 樹脂ボトムグランドプレート SSO-□□BGP3-P 製品カタログ参照 ※1 ラック内下部に取付、ボトムグランドプレート3（SSO-□□□□BGP3N）が必要 P37 等重量用グランドプレート SSO-□□□□GPHB 製品カタログ参照 ※1 ラック内下部に取付 P38 専 用ジョイントブラケット SSO-08JB 全機種 サイドフレームに取付（側板取付不可） P41 ア ク上部連結板 SSO-100JB-BK　SSO-100JB 全機種 ラック上面四隅に取付 P42 セ絶縁T字型連結板 SSO-100ZJB 全機種 ラック上面四隅に取付 P42 サ リ絶縁プレートセット SSO2-□□□□ZPN 製品カタログ参照 ※1 ラック下面に敷設 P44 ーアース線キット SSO2-EWK-01 全機種 － P47 ドアステー SSO2-DSS-□V 全機種 ベンチレーションドアに取付（右開き、左開き用有り） P48 プレートベース SSO-□□□□□□PB2 製品カタログ参照 ※1 － P49 チャンネルベース SSO-□□□□□□CB/CBL 製品カタログ参照 ※1 － P50 ※1　SDRシリーズはSNR2/SSR2/SSRGシリーズと同じサイズ（D/WとD）の機種であれば、使用できます。 共 通 ジャンル 製品名 型番／シリーズ名 適合機種サイズmm 必要アクセサリー 備考 参照 ア アイボルト RAEB-1222 全機種 ─ ラック上面のねじ穴（M12）に取付 P295 ク セ設置 絶縁ベースセット SSO2-1003ZBS2 全機種 ─ ラック下面四隅に敷設 P294 サ 絶縁スペーサー NPO-1619ZSP 全機種 ─ ─ P295 リ ー コンセントバー（100V 15A/20A）DZ 別表参照 ─ ─ P319 PDU取付金具 NPO-□□□□JBP□S 別表参照 ─ ─ P346 電源 アースバーキット（M5） EBK-5-3PS 全機種 ─ ラック内下部に取付 P359 アースバーキット（M8） EBK-8-2PS 全機種 ─ ラック内下部に取付 P359 アースバーキット（M5・M8） EBK-5-8PS 全機種 ─ ラック内下部に取付 P360 ケーブルクランプバーセット NPO-□□□CCBS2 別表参照 ─ ─ P363 ケーブル処理 ケーブルクランププレート NPO-□□UCCP3 別表参照 ─ ─ P364 縦型配線ブラケット NPO-□□□□HB 別表参照 ─ ─ P365 ラッチ付スライド収納棚 RSWF2 全機種 化粧ビス（PBOシリーズ）　ケージナット（NPOシリーズ） パネルマウントフレームに取付 P401 回転キーボードテーブル RAKT-08JE□□ 全機種 化粧ビス（PBOシリーズ）　ケージナット（NPOシリーズ） パネルマウントフレームに取付 P403 自転式キーボードテーブル RAKT-0845R□□ 全機種 化粧ビス（PBOシリーズ）　ケージナット（NPOシリーズ） パネルマウントフレームに取付 P403 前後マウント伸縮棚 NPTS 全機種 化粧ビス（PBOシリーズ）　ケージナット（NPOシリーズ） パネルマウントフレームに取付 P404 液晶モニタースライドユニット RAMU 全機種 化粧ビス（PBOシリーズ）　ケージナット（NPOシリーズ） パネルマウントフレームに取付 P406 自転式キーボードテーブル付き 液晶モニタースライドユニット RAMU 全機種 化粧ビス（PBOシリーズ）　ケージナット（NPOシリーズ） パネルマウントフレームに取付 P407 収納 液晶モニタースライド回転ユニット RAMU 全機種 化粧ビス（PBOシリーズ）　ケージナット（NPOシリーズ） パネルマウントフレームに取付 P408 ストッパー付スライドレール棚 NPSSH2-□□□-□□ 別表参照 化粧ビス（PBOシリーズ）　ケージナット（NPOシリーズ） パネルマウントフレームに取付 P409 ストッパー付スライド棚 RASSH-□□□□□ 別表参照 化粧ビス（PBOシリーズ）　ケージナット（NPOシリーズ） パネルマウントフレームに取付 P410 Pitana（ピタナ軽量棚／中量棚） ＲＡＰＳ 別表参照 サポートアングル（NPSAF-□□） パネルマウントフレームに取付 P413 収納棚 NPWS 別表参照 重量用サポートアングル（NPO-□□□HDSA2） パネルマウントフレームに取付 P416 前面ビス止め棚（サポートアングル付）NPO-20□□SLH□□□ 別表参照 ─ パネルマウントフレームに取付 P416 サポートアングル NPSAF-62 全機種 ─ パネルマウントフレームに取付 P435 ツールレスサポートアングル NPSAF-62TL 全機種 ─ パネルマウントフレームに取付 P436 サポート 重量用サポートアングル NPO-750HDSA2 全機種 ─ パネルマウントフレームに取付 P434 伸縮サポートアングル NPSAT 全機種 ─ パネルマウントフレームに取付 P443 ※使用できるアクセサリーの一部を抜粋して掲載しています。これら以外にも使用可能なアクセサリーは多数ありますので、共通アクセサリーのページをご覧ください。 ※ラックの規格（JISまたはEIA）と同じ規格のアクセサリーを選定してください。19インチパネル等の規格品のアクセサリーは省略しています。 適合ラック奥行寸法（mm） 適合ラック高さ寸法（mm） 製品名 型番 製品名 型番 1000 1100 1200 2000 2220 2350 2440 NPSSH2-400-□□ ▲ ▲ ▲ DZ-100□□12C ● ● ● ストッパー付スライドレール棚 NPSSH2-500-□□ ▲ ▲ ▲ DZ-100□□18C ● ● ● NPSSH2-600-□□ ● ● ● コンセントバー （100V 15A/20A） DZ-100□□18CL RASSH-400□□ ▲ ▲ ▲ DZ-100□□24C ストッパー付スライド棚 RASSH-600□□ ● ● ● DZ-100□□24CL ● ● ● ● RAPS-□□30□□-□□ ○ ○ ○ NPO-1650JBP□S ● PDU取付金具 RAPS-□□40□□-□□ ○ ○ ○ NPO-2050JBP□S ● ● ● Pitana （ピタナ軽量棚／中量棚） RAPS-□□50□□-□□ ○ ○ ○ NPO-1650HB ● 縦型配線ブラケット RAPS-□□60□□-□□ ○ ○ ○ NPO-2050HB ● ● ● RAPS-□□70□□-□□ ○ ○ ○ NPO-088CCBS2 ● ● ● ● NPWS-4439-□□ ○ ○ ○ NPO-113CCBS2 NPWS-4451-□□ ○ ○ ○ ケーブルクランプ NPO-138CCBS2 ● ● ● 収納棚 NPWS-4461-□□ ○ ○ ○ バーセット NPO-163CCBS2 ● ● ● NPWS-4471-□□ ○ ○ ○ NPO-188CCBS2 ● NPO-2039SLH□□□ ▲ ▲ ▲ NPO-208CCBS2 ● ● 前面ビス止め棚 （サポートアングル付） NPO-2054SLH□□□ ▲ ▲ ▲ NPO-42UCCP3 ● NPO-2069SLH□□□ ● ● ● ケーブルクランプ プレート NPO-46UCCP3 ● ●取り付くもの　○取り付くが別にアクセサリーが必要なもの　▲パネルマウントフレームの位置変更が必要なもの NPO-52UCCP3 ● ● ●取り付くもの　○取り付くが別にアクセサリーが必要なもの － 19 －
