壁掛HUBボックス NHWE シリーズ

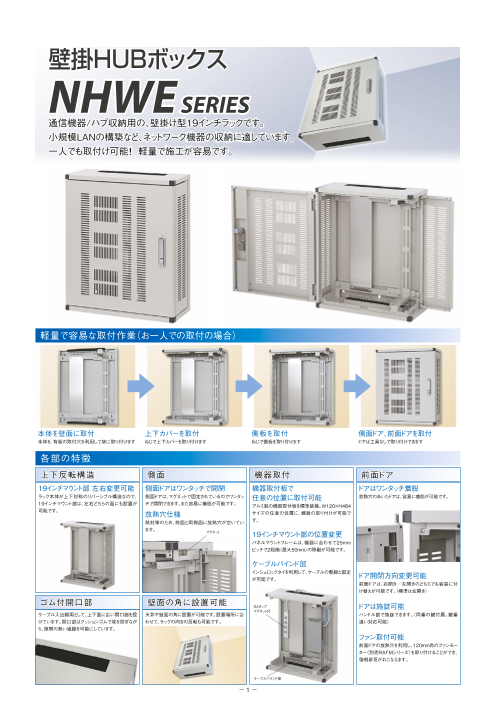

壁掛HUBボックス NHWE SERIES 通信機器/ハブ収納用の、壁掛け型19インチラックです。 小規模ＬＡＮの構築など、ネットワーク機器の収納に適しています。 一人でも取付け可能！ 軽量で施工が容易です。 軽量で容易な取付作業（お一人での取付の場合） 本体を壁面に取付 上下カバーを取付 側板を取付 側面ドア、前面ドアを取付 本体を、背面の取付穴を利用して壁に取り付けます ねじで上下カバーを取り付けます ねじで側板を取り付けます ドアは工具なしで取り付けできます 各部の特徴 上下反転構造 側面 機器取付 前面ドア 19インチマウント部 左右変更可能 側面ドアはワンタッチで開閉 機器取付板で ドアはワンタッチ着脱 ラック本体が上下対称のリバーシブル構造なので、 側面ドアは、マグネットで固定されているのでワンタッ 任意の位置に取付可能 放熱穴のあいたドアは、容易に着脱が可能です。 19インチマウント部は、左右どちらの面にも設置が チで開閉できます。また容易に着脱が可能です。 アルミ製の機器取付板を標準装備。W120×H484 可能です。 放熱穴仕様 サイズの任意の位置に、機器の取り付けが可能で 熱対策のため、前面と両側面に放熱穴が空いてい す。 ます。 マグネット 19インチマウント部の位置変更 パネルマウントフレームは、機器に合わせて25mm ピッチで2段階（最大50mm）の移動が可能です。 ケーブルバインド部 　 インシュロックタイを利用して、ケーブルの整線と固定 が可能です。 ドア開閉方向変更可能 前面ドアは、右開き／左開きのどちらでも容易に付 け替えが可能です。（標準は左開き） ゴム付開口部 壁面の角に設置可能 OAタップ ドアは施錠可能 マグネット付 ケーブル入出線用として、上下面に広い開口部を設 天井や壁面の角に設置が可能です。設置場所に合 ハンドル部で施錠できます。（同番の鍵付属。鍵番 けています。開口部はクッションゴムで埃を防ぎなが わせて、ラックの向きの反転も可能です。 違い対応可能） ら、隙間の無い通線を可能にしています。 ファン取付可能 前面ドアの放熱穴を利用し、120ｍｍ角のファンモー ター（別売RAFMシリーズ）を取り付けることができ、 強制排気がおこなえます。 ケーブルバインド部 － 1 －

NHWE 付 19INCH SERIES　壁掛HUBボックス スチール 鍵 EIA 仕様 構成内容 ● 19インチ規格　EIA規格 照番 名称 個数 材質 色・外装処理 ● 使用環境　屋内 1 本体 1 鋼板 t0.8/t1.2 2 上下カバー 2 鋼板 t0.8/t1.2/t2.0 ● 主要材質　スチール 3 パネルマウントフレーム 1 鋼板 t2.0 「ホワイトグレイ」 ● 色　ホワイトグレイ 4 側面ドア 1 鋼板 t0.8/t2.0 7.5Y7.4/0.8メラミン塗装 ● 外装処理　メラミン塗装 5 側板 1 鋼板 t0.8 ● 搭載可能質量　15kg 6 前面ドア 1 鋼板 t0.8/t2.0 7 機器取付板 1 アルミ板 t2.0 「生地」 8 コーナー 対称計4 ABS 「グレイ」 9 フラッシュリフトハンドル 1 主要材質：亜鉛ダイキャスト サチライトクロムめっき 10 クッションゴム 4 エプトシーラー 「ブラック」 11 マグネットキャッチ 2 鋼/ネオジウム ニッケルめっき 特徴 ※　一部のパーツ及びねじ類を省略しています。　　　　　　　　　　　　　　　　　　付属品　鍵 ● 通信機器/ハブ収納用、壁掛け型の19インチラックです。 機種内容 ● 小規模ＬＡＮの構築など19インチマウントタイプのネットワーク機器の収納に適してい 在庫 外形寸法（mm） ます。 区分 型番 有効高さ 質量（kg） W0 H0 D0 ● 軽量で取付が容易なため、一人でも作業が可能です。 在庫品 NHWE-2U6050 160 2U 10.5 ● 19インチパネルマウントフレームは、25mmピッチで2段階移動可能です。 NHWE-3U6050 500 600 210 3U 11.5 ● 前面ドアには、別売のファンモーター（RAFMシリーズ 120mm角の機種）を取り付け ることができ、強制排気がおこなえます。 ● 前面ドアは、右開き／左開きのどちらでも設置が可能です。 ● ケーブル入出線用に上下面に広い開口部を設けています。開口部は、クッションゴム で埃を防ぎながら隙間の無い通線を可能にしています。 ● 外形サイズは、特別仕様の場合、最大W650×H650×D6Uまでの変更が可能で す。 ● 別売のアースバーキット（EBK-5-3PS、EBK-8-2PS）が取り付けできます。 外観寸法図 単位 mm 7 10 90 （320） 90 2 14 上面 A穴詳細 D0 4-φ12 2－A穴 30 D0－30 500 D0－30 30 50 400 50 5 4 6 1 9 側面 前面 側面 後面 8 250 250 前面ドア、側面を外した状態 前面ドア、側面ドアを外した状態 前面ドア、側面ドアを外した状態 壁掛ラック内部詳細 （2U） （3U） 25 70 アースバーキットEBKシリーズ（別売） 90.2 137 102.5 120 277.5 29.8 （EIA 2U） 40 29.8 （EIA 3U） 43.2 380 50 70 7 7.9 M5 M5 パネルマウント フレーム 7 3 前面 側面 側面 11 11 48 （側面ドア内側からの寸法） ※ 19インチマウントアングル（パネルマウントフレーム）は 25mmピッチで2段階（最大50mm）移動可能です。 － 2 － 58 484 58 600 20 560 20 25 25 30 42 516 42 500 492 465 452 500 492 465 452 35 530 35 20.5 10 3.5 35 530 35

NHBWO SERIES　機器取付用木板 取付例 特徴 ● モデムやHUB等の小型通信機器等を、ラック内において壁面固定する場合に用い ます。 ● 10mm方眼目盛で50ｍｍ毎に太線のシート付きです。 ● EIA規格の19インチラックに取り付けできます。 ● 環境にやさしい低ホルムアルデヒド（放散量：F☆☆☆）のパーティクルボードを採用し ています。 構成内容 名称 個数 材質 色・外装処理 標準取付位置 機器取付用木板 1 パーティクルボード t15 表面に碁盤目シート貼付 ラック内部 付属品　取付用ねじ（NHBWシリーズ用、角穴PF用、バーナットPF用　各4本） 機種内容 在庫 外形寸法（mm） 取付 区分 型番 適合ラックシリーズ名 質量 W0 H0 D0 規格 （19インチパネルマウント以外） （kg） 在庫品 NHBWO-4835WB 350 480 15 EIA NHBW　NHWE 1.6 外観寸法図 単位 mm 実装例 NHWEシリーズに取り付けた場合 19インチマウントの場合 350 77.5 350 72.5 480 (t15) 50 250 50 A A A-A サーバーラック NGC-19U7060F2W 4-φ7（貫通） NHWEシリーズ （前面ドアを外した状態） 35 280 35 ※ パネルマウントフレームをとりはずす必要があります。 NHBWO SERIES　木板用マウントブラケット（機器取付用木板用アクセサリー） 取付例 構成内容 照番 名称 個数 材質 色・外装処理 1 マウントブラケットL 2 2 マウントブラケットR 2 鋼板 t1.2 亜鉛めっき 3 マウント金具 4 4 クッションゴム 4 CR系NV25 スポンジゴム t2.0 「ブラック」片面装着テープ貼付 5 パネルホールドねじ 4 黄銅 ニッケルめっき 6 抜け止めワッシャー 4 ポリアミド 「原色」 付属品　取付用ねじ（十字穴付き丸木ねじ　8本） 機種内容 標準取付位置 在庫 外形寸法（mm） 区分 型番 取付可能質量 質量 ラック内部（機器取付用木板） W0 H0 D0 （kg/4個） （kg/1式） 特徴 在庫品 NHBWO-5065WMB 50 65 34.2 4 0.2 ● 機器取付用木板（NHBWO-4835WB）に対して機器を固定できます。 ● 取り付ける機器に取付穴が無い場合などに用います。 外観寸法図 単位 mm 24.6 24.6 実装例 取付機器寸法範囲 機器取付用木板（NHBWO-4835WB） 12.2 27.8 10 10 27.8 12.2 1 2 23.35 5.5 21.15 21.15 5.5 23.35 18 3 3 6 6 最大 最大 400300 8 40 5 4 4 5 50 50 ※上図の水色部分の位置にボタン等の突起物が 5.5 40 4.5 4.5 40 5.5 　ある場合は使用できません。 2-5×8 2-5×8 長丸穴 長丸穴 － 3 － 25 65 7.5 10 7.5 10 50 5 9.2 480 17 446 17 17.2 34.2 21～66 21～66 34.2 7.5 465 7.5 17.2 7.5 10 7.5 10 50 5 9.2 25 65 60 480 60 （2.8） 350 （2.8） 20～64
