大型屋外ラック　WPRS SERIES

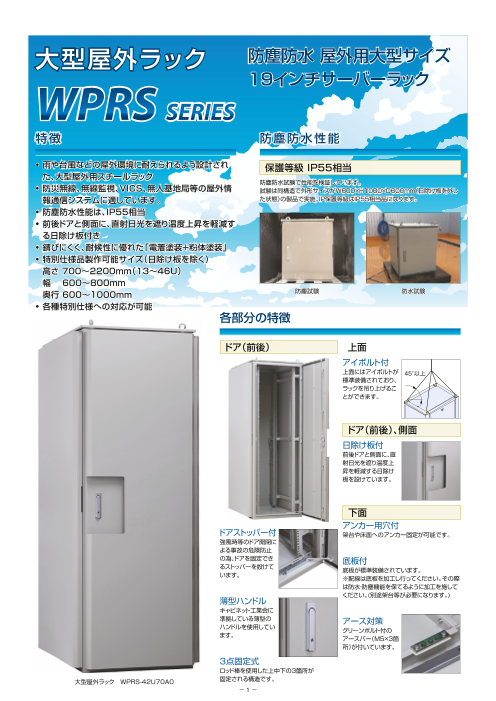

大型屋外ラック 防塵防水•屋外用大型サイズ 19インチサーバーラック WPRS SERIES 特徴 防塵防水性能 ••雨や台風などの屋外環境に耐えられるよう設計され 保護等級•IP55相当 た、大型屋外用スチールラック 防塵防水試験で性能を検証しています。 ••防災無線、無線監視、VICS、無人基地局等の屋外情 試験は同構造で外形サイズがW600×H1000×D600ｍｍ（日除け板を外し 報通信システムに適しています。 た状態）の製品で実施。IP保護等級はIP55相当品になります。 ••防塵防水性能は、IP55相当 ••前後ドアと側面に、直射日光を遮り温度上昇を軽減す る日除け板付き ••錆びにくく、耐候性に優れた「電着塗装＋粉体塗装」 ••特別仕様品製作可能サイズ（日除け板を除く）• 高さ•700～2200mm（13～46U）• 幅　•600～800mm• 奥行•600～1000mm 防塵試験 防水試験 ••各種特別仕様への対応が可能 各部分の特徴 ドア（前後） 上面 アイボルト付 上面にはアイボルトが 45°以上 標準装備されており、 ラックを吊り上げるこ とができます。 ドア（前後）、側面 日除け板付 前後ドアと側面に、直 射日光を遮り温度上 昇を軽減する日除け 板を設けています。 下面 アンカー用穴付 ドアストッパー付 架台や床面へのアンカー固定が可能です。 強風時等のドア開閉に よる事故の危険防止 の為、ドアを固定でき 底板付 るストッパーを設けて 底板が標準装備されています。 います。 ※配線は底板を加工し行ってください。その際 は防水・防塵機能を保てるように加工を施して ください。(別途架台等が必要になります。) 薄型ハンドル キャビネット工業会に 準拠している薄型の アース対策 ハンドルを使用してい グリーンボルト付の ます。 アースバー（M5×3箇 所）が付いています。 3点固定式 ロッド棒を使用した上中下の3箇所が 大型屋外ラック　WPRS-42U70A0 固定される構造です。 － 1 －

WPRS H 販売単位 SERIES　大型屋外ラック IP55 ケージ 鍵付 19INC ナット仕様 相当 スチール EIA 1台 アイボリー 前後面 仕様 構成内容 ●19インチ規格　EIA規格 照番 名称 個数 材質 色・外装処理 ●使用環境　　　屋外 1 枠 1 鋼板 t1.2/t2.3 「アイボリー」5Y7/1粉体塗装 ●主要材質　　　スチール 2 サイドフレーム 6 鋼板 t2.3 ●外装色　　　　アイボリー 3 パネルマウントフレーム 4 鋼板 t2.0 「アイボリー」5Y7/1メラミン塗装 ●防塵防水性能　IP55相当 4 PFブラケット 12 鋼板 t3.2 ●搭載可能質量　1000kg 5 ドア 2 鋼板 t1.2 「アイボリー」5Y7/1粉体塗装 6 ハンドル 2 亜鉛ダイキャスト他 「シルバー」アクリル系樹脂塗装 7 ロッド棒セット 2式 鋼材 φ8他 亜鉛めっき他 8 側板 2 鋼板 t1.2 「アイボリー」5Y7/1粉体塗装 9 天板 1 10 グランドプレート 1 鋼板 t1.6 「アイボリー」5Y7/1メラミン塗装 11 アイボルト（M12） 4 ステンレス鋼 電解処理 機種内容 12 アースバー 1 銅板 t5.0 ニッケルめっき 外形寸法（mm） 13 ドア日除け板 2 在庫区分 型番 取付規格 有効高さ 質量（kg） 鋼板 t0.8 「アイボリー」5Y7/1粉体塗装 W0 H0 D0 14 側面日除け板 2 受注品 WPRS-42U70A0 780 2000 1080 EIA 42U 198 ※1 一部のパーツ及び、ねじ類を省略しています。　　　付属品　鍵、アンカーサポーター（4枚 穴径はφ22） 外観寸法図 単位 mm － 2 －

WPRSSERIES　大型屋外ラック　共通アクセサリーダイジェスト　※19インチ規格品等を省略 ジャンル 製品名 型番／シリーズ名 適合機種サイズmm 必要アクセサリー 備考 参照 コンセントバー（100V 15A/20A） DZ-100□□24CL 全機種 ─ サイドフレームに取付 P334 電源 DY金具 DYO-1650JB 全機種 ─ サイドフレームに取付 P341 ケーブルクランプバーセット NPO-188CCBS 全機種 ─ サイドフレームに取付 P375 ケーブル処理 ケーブルクランププレート NPO-42CCP2 全機種 ─ サイドフレームに取付 P376 ラッチ付スライド収納棚 RSWF2 全機種 化粧ビス（PBOシリーズ）　ケージナット（NPOシリーズ） パネルマウントフレームに取付 P413 回転キーボードテーブル RAKT-08JE□□ 全機種 化粧ビス（PBOシリーズ）　ケージナット（NPOシリーズ） パネルマウントフレームに取付 P415 自転式キーボードテーブル RAKT-0845R□□ 全機種 化粧ビス（PBOシリーズ）　ケージナット（NPOシリーズ） パネルマウントフレームに取付 P415 前後マウント伸縮棚 NPTS 全機種 化粧ビス（PBOシリーズ）　ケージナット（NPOシリーズ） パネルマウントフレームに取付 P416 液晶モニタースライドユニット RAMU 全機種 化粧ビス（PBOシリーズ）　ケージナット（NPOシリーズ） パネルマウントフレームに取付 P418 自転式キーボードテーブル付き 液晶モニタースライドユニット RAMU 全機種 化粧ビス（PBOシリーズ）　ケージナット（NPOシリーズ） パネルマウントフレームに取付 P419 収納 液晶モニタースライド回転ユニット RAMU 全機種 化粧ビス（PBOシリーズ）　ケージナット（NPOシリーズ） パネルマウントフレームに取付 P420 ストッパー付スライドレール棚 NPSSH2-600-□□ 全機種 化粧ビス（PBOシリーズ）　ケージナット（NPOシリーズ） パネルマウントフレームに取付 P421 ストッパー付スライド棚 RASSH-600□□ 全機種 化粧ビス（PBOシリーズ）　ケージナット（NPOシリーズ） パネルマウントフレームに取付 P422 Pitana（ピタナ軽量棚／中量棚） ＲＡＰＳ 全機種 サポートアングル（NPSAF-□□） パネルマウントフレームに取付 P425 収納棚 NPWS 全機種 重量用サポートアングル（NPO-□□□HDSA2） パネルマウントフレームに取付 P428 前面ビス止め棚（サポートアングル付）NPO-2069SLH□□□ 全機種 ─ パネルマウントフレームに取付 P428 サポートアングル NPSAF-62 全機種 ─ パネルマウントフレームに取付 P447 ツールレスサポートアングル NPSAF-62TL 全機種 ─ パネルマウントフレームに取付 P448 サポート 重量用サポートアングル NPO-750HDSA2　NPO-850HDSA2 全機種 ─ パネルマウントフレームに取付 P446 伸縮サポートアングル NPSAT 全機種 ─ パネルマウントフレームに取付 P455 ※使用できるアクセサリーの一部を抜粋して掲載しています。これら以外にも使用可能なアクセサリーは多数ありますので、共通アクセサリーのページをご覧ください。 ※ラックの規格（JISまたはEIA）と同じ規格のアクセサリーを選定してください。19インチパネル等の規格品のアクセサリーは省略しています。 － 3 －
