清掃性アップ！Rつき幅木の基礎知識

清掃性アップ！ Rつき幅木の基礎知識 HACC P 対応！ 後付 簡 け 単施 OK 工！ 品質管理 まずは ここから！

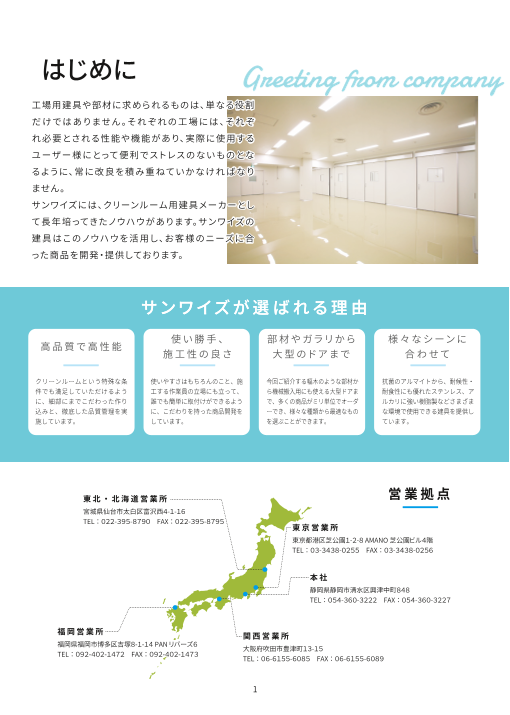

はじめに Greeting from company 工場用建具や部材に求められるものは、単なる役割 だけではありません。それぞれの工場には、それぞ れ必要とされる性能や機能があり、実際に使用する ユーザー様にとって便利でストレスのないものとな るように、常に改良を積み重ねていかなければなり ません。 サンワイズには、クリーンルーム用建具メーカーとし て長年培ってきたノウハウがあります。サンワイズの 建具はこのノウハウを活用し、お客様のニーズに合 った商品を開発・提供しております。 サンワイズが選ばれる理由 使い勝手、 部材やガラリから 様々なシーンに 高品質で高性能 施工性の良さ 大型のドアまで 合わせて クリーンルームという特殊な条 使いやすさはもちろんのこと、施 今回ご紹介する幅木のような部材か 抗菌のアルマイトから、耐候性・ 件でも満足していただけるよう 工する作業員の立場にも立って、 ら機械搬入用にも使える大型ドアま 耐食性にも優れたステンレス、ア に、細部にまでこだわった作り 誰でも簡単に取付けができるよう で、多くの商品がミリ単位でオーダ ルカリに強い樹脂製などさまざま 込みと、徹底した品質管理を実 に、こだわりを持った商品開発を ーでき、様々な種類から最適なもの な環境で使用できる建具を提供し 施しています。 しています。 を選ぶことができます。 ています。 東北 ・ 北海道営業所 営業拠点 宮城県仙台市太白区富沢西４-１-１６ TEL ： ０２２-３９５-８７９０　FAX ： ０２２-３９５-８７９５ 東京営業所 東京都港区芝公園１-２-８ AMANO 芝公園ビル４階 TEL ： ０３-３４３８-０２５５　FAX ： ０３-３４３８-０２５６ 本社 静岡県静岡市清水区興津中町８４８ TEL ： ０５４-３６０-３２２２　FAX ： ０５４-３６０-３２２７ 福岡営業所 関西営業所 福岡県福岡市博多区吉塚８-１-１４ PAN リバーズ６ 大阪府吹田市豊津町１３-１５ TEL ： ０９２-４０２-１４７２　FAX ： ０９２-４０２-１４７３ TEL ： ０６-６１５５-６０８５　FAX ： ０６-６１５５-６０８９ 1

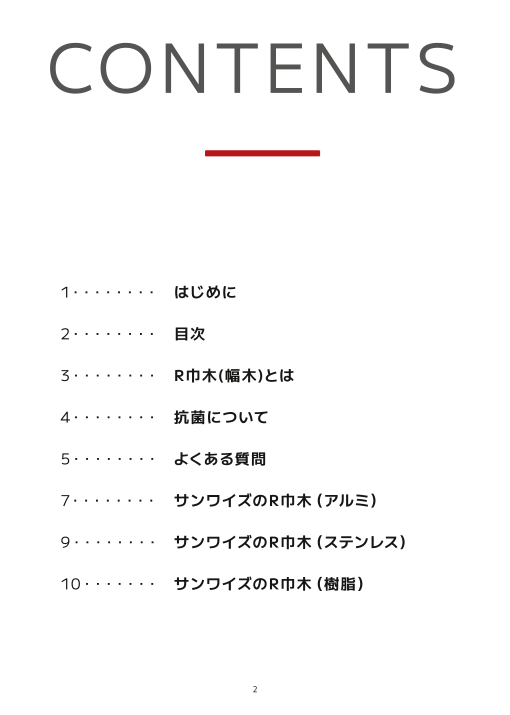

CONTENTS 1・・・・・・・・ はじめに 2・・・・・・・・ 目次 3・・・・・・・・ R巾木(幅木)とは 4・・・・・・・・ 抗菌について 5・・・・・・・・ よくある質問 7・・・・・・・・ サンワイズのR巾木（アルミ） 9・・・・・・・・ サンワイズのR巾木（ステンレス） 10・・・・・・・ サンワイズのR巾木（樹脂） 2

R 巾木 (幅木) とは そ もそ も 巾 木 （ 幅 木 ） と は 、 壁 の 下 部 に 設 置 して 床 と壁 との 取 り 合 いで で きる 隙 間 を 隠 す 化 粧 材 で、 清 掃 す る 際 の 壁 の 傷 防 止 や 濡れ防止（主に住宅の居住スペース、廊下など）や、台車、カートなどから壁を保護する（主に商業施設、病院、工場など）といっ た役目も持っています。材質も住宅の居住スペースに使用される木製のものから、商業施設や共同住宅の共用廊下などに使用 される石材や樹脂、工場などでは耐薬品性や強度の関係からコンクリートや金属製など、使用される場所や用途に応じてさまざ まな巾木があります。 壁 と 床 の 隅 は ホ コ リ や チ リ が 溜 ま り や す く な って い ま す。 巾 木 そ の も の の 大 き さ や デ ザ イ ン は さ ま ざ ま で す が、 巾 木 の 形 状 が フ ラ ッ ト な も の で あ れ ば 、 巾 木 が 設 置 してあ る 部 分 に は ホ コ リ や チリが溜まりやすいのは同じです。 特に厳しい衛生管理が要求 さ れ る 食 品 工 場 な どで は 、 巾 木 に 曲 線 （ R ） を つ け て ホ コ リ や チ リ が 溜 ま り に く く 、 ま た 、 清 掃 が 容 易 に で き る よ う に し て お り 、 埃溜り Ｒ巾木 H A C C P に お い て も 壁 と 床 面 の 境 界 に は R を つ け る こ と が 推 奨 壁 壁 されています。また最近では食品工場に限らず、さまざまな業種 の工場や厨房、病院などで採用されています。 壁と床の隅にR を つ け る 方 法 と しては 、 床 や 壁 の 左 官 工 事 で 型 を 使 って R を つ け た り、 塗 り 床 の 際 に 下 地 材 で R を つ け る 、 シ ー ト 床 の 場 合 は 隅 床 床 に金物を置いて床シートを巻き上げてRをつけたり、あるいは全 溶 接 し た 金 属 プ レ ー ト の 床 の 場 合 は 全 溶 接 し た 床 プ レ ー ト を 曲 げて敷設するなどといった方法がありますが、 これらの方法は い ず れ も 大 掛 か り な 床 工 事 を 伴 い ま す の で、 新 築 や 比 較 的 大 規模な改築時に設置するといったことになります。 Rの寸法にそもそも意味はあるのですか？ 特にRがいくつだとホコリやチリが溜まりやすいとか掃除がしやすいとかといったことは無い ようです。ただ、あまりRが大きい と床面積を有効に使えない、かといって小さすぎるとかえってホコリやチリが溜まりやすいといったこともあり、40R～50Rが ちょうどよいRの寸法と いうことではないでしょうか。 サンワイズのR巾木はどうやって設置するのですか？ 壁に 両面テープで固定するタイ プと、壁に ネジで基材（副体）を固定して、R巾木の 本体を引っ 掛けて固定するタイプの 2種 類があります。両面テープで固定するタイプは工場で両面テープを貼った状態で出荷します。また、壁に基材を固定するタイ プには、付属品としてドリルねじをお付けしています。 3

抗菌について サンワイズの工場・クリーンルーム・建築用建具に使われるアルミ形材のほか、パネル工事周辺部材、R巾木等のアルミ形材 には、アルマイト処理が施されています。 抗菌アルマイト処理とは？ アルミのアルマイト処理とは、 アルミに陽極酸化皮膜処理をすることで、 アルミ形材の耐食性を高めるための処理ですが、 この 皮膜に、 さらに銀の超微粒子を均等に混入させることで、 優れた抗菌効果を発揮するものもあります。 これが抗菌アルマイト処 理です。 アルマイト皮膜が剥がれることはほとんどなく、 抗菌効果は半永久的に持続します。 サンワイズのアルミ形材のうち、アルミR巾木シリーズは、50R(F)-150ALをのぞく全ての定尺品が、この抗菌アルマイト処理 品となっています。役物は抗菌剤を練りこんだ樹脂成形品に抗菌剤入り塗料を塗装した入隅と出隅や、抗菌アルマイト仕様の 切断品となっており、抗菌仕様のR巾木としてご利用いただけます（SUS塞ぎ板を使用する場合を除く）。 アルミ製の商品 （アルミ R 巾木定尺品、 アルミ台車ガード定尺品等）　⇒　抗菌アルマイト処理 樹脂成形品 （樹脂製出隅 ・ 入隅、 ジョイントエンドキャップ等）　⇒　抗菌材混練 抗菌効果の例　　　　　（（財） 日本食品分析センターでの試験データ） 菌の種類 抗菌アルマイト 抗菌樹脂＋抗菌塗装 （R 巾木定尺品） （50R-55AL 役物） 試験開始時の生菌数 （/c㎡） 1.5×104 ① 1.5×104 ⑤ 黄色ぶどう球菌 24 時間後の生菌数 （/c㎡） ＜ 0.63 ② ＜ 0.63 ⑥ 抗菌活性値　※ ＞ 4.0 ＞ 2.8 試験開始時の生菌数 （/c㎡） 1.1×104 ③ 9.6×103 ⑦ 大腸菌 24 時間後の生菌数 （/c㎡） 25 ④ ＜ 0.63 ⑧ 抗菌活性値　※ ＞ 3.2 ＞ 4.3 ＜0.63 ： 検出せず ① ② ③ ④ ※ 抗菌効果 ： 2.0 以上 ⑤ ⑥ ⑦ ⑧ 4

抗菌アルマイト処理に使われる銀の超微粒子とはどんなものですか？ 酸化チタンを核に、無害で抗菌効果の高い銀をゾル・ゲル法で付着させたもので、大きさは0.01ミクロン程度です。 抗菌アルマイトの抗菌効果はどれくらい持続しますか？ アルマイト皮膜が剥がれない限り、抗菌効果は半永久的に持続します。 役物以外のR巾木は抗菌仕様としてはどうなのですか？ 50R(F)-150ALを除き、アルミＲ巾木の定尺品は抗菌アルマイト処理されたものが標準品です。 樹脂射出成型品は一部を除き、抗菌材混練になっています。 端部のSUS塞ぎ板は、現在のところ抗菌仕様とはなっておりません。 現在稼働中の工場でも設置は可能ですか？ 後付で簡単に施工できるようになっています。 壁とR巾木の境目はどのように処理しますか？ R巾木を設置しましたら、シリコーンコーキングで隙間を塞いでください。 床が不陸の場合はどのように施工しますか？ い ろ い ろ と 方 法 は あ る の で す が、 基 本 的 に は 部 屋 の 床 レ ベ ル が 一 番 高 い と こ ろ を 基 準 に 水 平 に 取 付 け て、 床 面 に 出 来 た 隙 間はシリコーンコーキングで埋めることになります。床に勾配がある場合は、ある程度床のなりに合わせて斜めに設置してジ ョイント部分をシリコーンコーキングで塞いだり、 定尺（主には3m）を床のなりに合わせるように細かく切断するなど、床の 状況に応じて施工していただくことになります。 予め切断して出荷してもらえますか？ 定尺での出荷となりますので、現場でのカットをお願い致します。なお、ステンレスR巾木(メタラップ)の切断には、超硬用チ ップソーの使用を推奨しています。 R巾木の種類はどのように選べば良いですか？ 【アルミR巾木】 食品工場やクリーンルームなど清潔な環境を保ちたい場所に最適です。 【ステンレスR巾木(プレス品)】 薬品を使用する箇所など、アルミが使用できない箇所に適したR巾木です。1.0mmステンレスプレス品です。 【樹脂R巾木】 使用する薬品の関係で金属製のR巾木が使えない場所に最適です。また、裏側に空洞がなく、虫の通り道をつくりません。 5

RとRFの違いは何ですか？ 副体の形が違います。 床ベースチャンネルを使用せずにパネルが設置されているところや 取り付け壁の形状にご注意ください。 一般建築壁には、 フラット壁仕様の副体を使います。 設置方法は 通常の副体ビス止めタイプと同じです。 ご注文時にお申し付け下さい。 対応商品 ５０ＲＦー１００ＡＬ ５０ＲＦー１５０ＡＬ ５０ＲＦー１００ＳＵＳ 標準仕様 （Ｒシリーズ） フラット壁仕様 （ＲＦシリーズ） コーナー部はどうすればよいですか？ 種類によりますが、R巾木で定尺品を45度にカットした入隅、出隅の各セット、または樹脂製の役物をご用意しています。 ま た 、 商 品 ラ イ ン ナ ッ プ に は 掲 載 してお り ませ ん が、 全 て の R 巾 木 で 4 5 度 カ ッ ト の 入 隅 ・ 出 隅 を 用 意 で き ま す （ た だ し 、 ラ インナップ品以外は納期がかかります） 天井や壁の垂直方向にもR巾木は付けられますか？ 付けられます。ただし、壁の垂直方向につけるためには、壁と床 の左右方向の３方向の入隅が必要になります。サンワイズでは ４０Ｒ－ＡＬに３方向用の入隅をラインナップしています。 サンワイズでは、既存の壁、床へ簡単に後施工が出来る、便利な曲線形状のR巾木を多数揃えています。耐久性に優れ、現場での 切断も容易なアルミR巾木をはじめ、比較的安価な樹脂R巾木、耐薬品性に優れたステンレスR巾木など、設置する工場での使用 環境に応じてお選びいただけます。また、入隅・出隅・端部キャップなどの役物も豊富に揃っています。 6

アルミＲ巾木 ステンレスＲ巾木 樹脂Ｒ巾木 20R-60AL 商品名称 ２０Ｒ-６０ＡＬ 材質 アルミ 色 シルバー 設置方法 両面テープ固定 R 定尺 ３０００ｍｍ 20 在庫状況 標準在庫品 出荷形態 定尺での出荷 22 仕上げ 抗菌アルマイト クリアー処理 抗菌 ※ 両面テープを貼って出荷致します。 オプション部材 抗菌 抗菌 抗菌 出隅 入隅 端部キャップ 切断品 （３００ｍｍ＋３００ｍｍ） 切断品 （３００ｍｍ＋３００ｍｍ） ＡＢＳ射出成形品 40R-AL 商品名称 ４０Ｒ-ＡＬ 材質 アルミ 色 シルバー R40 設置方法 両面テープ固定 定尺 ３０００ｍｍ 在庫状況 標準在庫品 36 出荷形態 定尺での出荷 仕上げ 抗菌アルマイト クリアー処理 抗菌 ※ 両面テープを貼って出荷致します。 オプション部材 抗菌 抗菌 出隅 入隅 端部キャップ ３方入隅 ナイロン射出成形品 ナイロン射出成形品 塩ビ射出成形品 アルミダイキャスト（アクリル樹脂塗装） 7 32 36 60

アルミＲ巾木 ステンレスＲ巾木 樹脂Ｒ巾木 50R-100AL / 50RF-100AL 商品名称 ５０Ｒ-１００ＡＬ/５０ＲＦ-１００ＡＬ 材質 アルミ 色 シルバー 設置方法 ネジ固定した副体へ引っ掛けて固定 R50 定尺 ３０００ｍｍ 在庫状況 標準在庫品 出荷形態 定尺での出荷 55 仕上げ 抗菌アルマイト クリアー処理 抗菌 ※ 副体取付用ネジ（3.5×16ドリルねじ）付（4個/定尺1本） 図面は50R-100ALです ※ 商品名の「R」と「RF」の違いについてはP.6をご覧下さい。 オプション部材 抗菌 抗菌 抗菌 出隅 入隅 端部キャップ ナイロン射出成形品 ナイロン射出成形品 ＡＢＳ射出成形品 50R-150AL / 50RF-150AL 商品名称 ５０Ｒ-１５０ＡＬ/５０ＲＦ-１５０ＡＬ 材質 アルミ 色 シルバー 設置方法 ネジ固定した副体へ引っ掛けて固定 定尺 ３０００ｍｍ R50 在庫状況 標準在庫品 出荷形態 定尺での出荷 55 仕上げ アルマイト処理 ※ 副体取付用ネジ（3.5×16ドリルねじ）付（4個/定尺1本） 図面は50R-150ALです ※ 商品名の「R」と「RF」の違いについてはP.6をご覧下さい。 オプション部材 抗菌 出隅 入隅 端部キャップ 切断品 （３００ｍｍ＋３００ｍｍ） 切断品 （３００ｍｍ＋３００ｍｍ） ＡＢＳ射出成形品 8 150 100

アルミＲ巾木 ステンレスＲ巾木 樹脂Ｒ巾木 40RP-SUS / 50RP-52SUS / 50RP-100SUS （プレス品） 商品名称 ４０ＲＰーＳＵＳ / ５０ＲＰー５２ＳＵＳ / ５０ＲＰー１００ＳＵＳ 材質 ＳＵＳ #３０４　１.０ｍｍ厚 設置方法 両面テープ固定 定尺 ２０００ｍｍ 在庫状況 標準在庫品 出荷形態 定尺での出荷 仕上げ ヘアーライン仕上げ ※ 両面テープを貼って出荷致します。 ※ 写真は 50RP-100SUS です。 40RP-SUS 50RP-52SUS 50RP-100SUS ５２ ５２ ２ ２ Ｒ５０ Ｒ５０ １０ ３６ 厚み１．０mm １０ 厚み１．０mm 厚み１．０mm １０ オプション部材 40RP-SUS 用 50RP-52SUS 用 50RP-100SUS 用 塩ビ端部キャップ（射出成形品） SUS 端部塞ぎ材 SUS 端部塞ぎ材 ※ 右用 ・ 左用があります ※ 右用 ・ 左用があります 特注ステンレス鈑金 R 巾木ご対応します！ １ｍｍ厚のステンレスであれば、 上記に限らず特注仕様にも対応致します。 Ｒの大きさや高さなど、 何でも一度お気軽にご相談ください！ 9 ３２ ３６ ３１ ５２ １００ ５２ Ｒ４０

アルミＲ巾木 ステンレスＲ巾木 樹脂Ｒ巾木 20R-ABS R2 商品名称 ２０Ｒ-ＡＢＳ 0 材質 ＡＢＳ樹脂（ストレート） 色 シルバー 15.5 設置方法 両面テープ固定 定尺 ２０００ｍｍ 入隅・出隅 切断品（２００ｍｍ＋２００ｍｍ） オプション部材 在庫状況 標準在庫品 出荷形態 定尺での出荷 ※ 両面テープを貼って出荷致します。 出隅 入隅 切断品 （２００mm ＋２００mm） 切断品 （２００mm ＋２００mm） 35R-100PVC 商品名称 ３５Ｒ ー １００ＰＶＣ 材質 発泡塩化ビニル 抗菌剤・紫外線吸収剤配合 色 ライトグレー R 設置方法 両面テープ固定 35 定尺 ２０００ｍｍ 入隅・出隅 切断品（２００ｍｍ＋２００ｍｍ） 在庫状況 標準在庫品 36 抗菌 出荷形態 定尺での出荷 ※ 両面テープを貼って出荷致します。 オプション部材 抗菌 抗菌 出隅 入隅 切断品 （２００mm ＋２００mm） 切断品 （２００mm ＋２００mm） 10 100 15.5
