スチールドアシリーズ

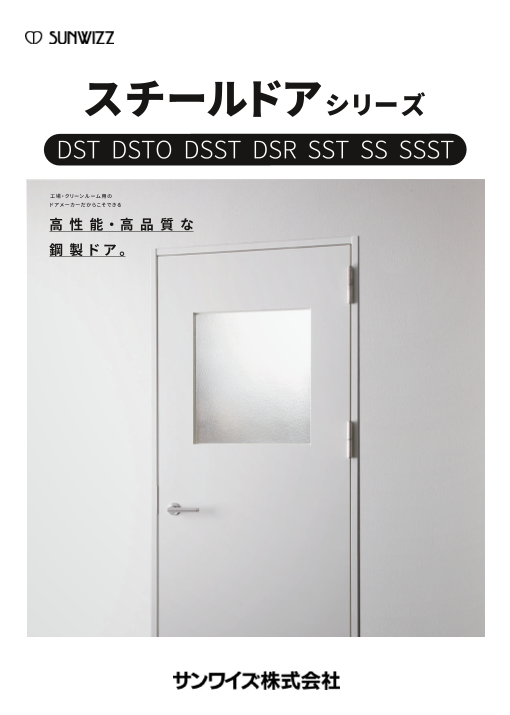

スチールドアシリーズ DST DSTO DSST DSR SST SS 工 場 ・ ク リ ーン ル ー ム 用 の ド アメ ー カ ー だ か ら こ そ で き る 高 性 能 ・ 高 品 質 な 鋼 製 ド ア 。

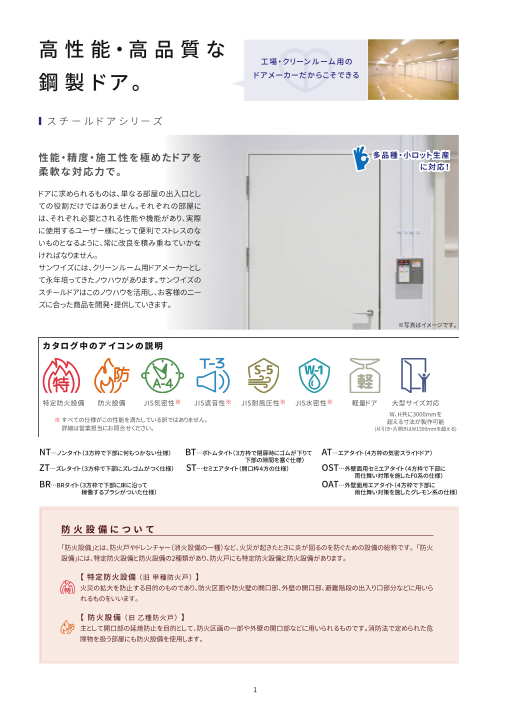

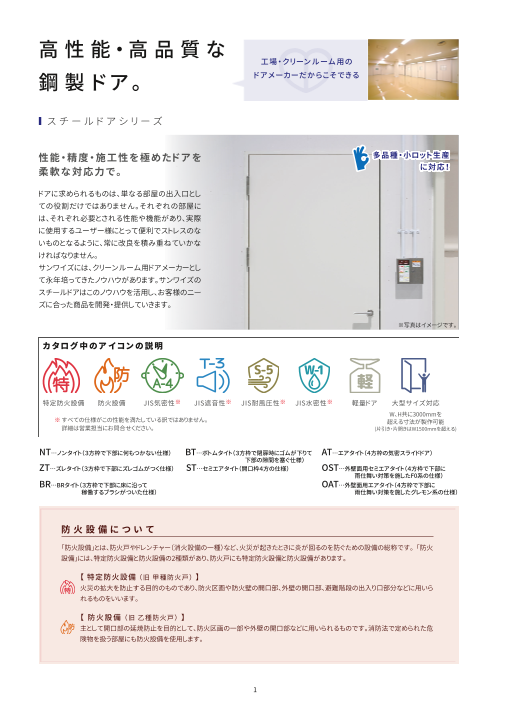

高 性 能 ・ 高 品 質 な 工場・クリーンルーム用の 鋼 製 ド ア 。 ドアメーカーだからこそできる ■ ス チ ー ル ド ア シ リ ー ズ 性 能 ・ 精 度 ・ 施 工 性 を 極 め た ド ア を 多 品 種 ・ 小 ロ ッ ト 生 産 柔 軟 な 対 応 力 で 。 に 対 応 ！ ドアに求められるものは、単なる部屋の出入口とし ての役割だけではありません。それぞれの部屋に は、それぞれ必要とされる性能や機能があり、実際 に使用するユーザー様にとって便利でストレスのな いものとなるように、常に改良を積み重ねていかな ければなりません。 サンワイズには、クリーンルーム用ドアメーカーとし て永年培ってきたノウハウがあります。サンワイズの スチールドアはこのノウハウを活用し、お客様のニー ズに合った商品を開発・提供していきます。 ※写真はイメージです。 カタログ中のアイコンの説明 特 定 防 火 設 備 防 火 設 備 JIS気 密 性 JIS遮 音 性 JIS耐 風 圧 性 JIS水 密 性 軽 量 ド ア 大 型 サ イ ズ 対 応 W、H共に3000mmを 超える寸法が製作可能 (片引き・片開きはW1500mmを超える) NT…ノンタイト（３方枠で下部に何もつかない仕様） BT…ボトムタイト（３方枠で閉扉時にゴムが下りて AT…エアタイト（４方枠の気密スライドドア） 　　　下部の隙間を塞ぐ仕様） ZT…ズレタイト（３方枠で下部にズレゴムがつく仕様） ST…セミエアタイト（開口枠４方の仕様） OST…外壁面用セミエアタイト（４方枠で下部に 　　雨仕舞い対策を施したF0系の仕様） BR…BRタイト（３方枠で下部に床に沿って OAT…外壁面用エアタイト（４方枠で下部に 稼働するブラシがついた仕様） 　　雨仕舞い対策を施したグレモン系の仕様） 防 火 設 備 に つ い て 「防火設備」とは、防火戸やドレンチャー（消火設備の一種）など、火災が起きたときに炎が回るのを防ぐための設備の総称です。 「防火 設備」には、特定防火設備と防火設備の2種類があり、防火戸にも特定防火設備と防火設備があります。 【 特定防火設備 （旧 甲種防火戸） 】 火災の拡大を防止する目的のものであり、防火区画や防火壁の開口部、外壁の開口部、避難階段の出入り口部分などに用いら れるものをいいます。 【 防 火 設 備 （旧 乙種防火戸） 】 主として開口部の延焼防止を目的として、防火区画の一部や外壁の開口部などに用いられるものです。消防法で定められた危 険物を扱う部屋にも防火設備を使用します。 �

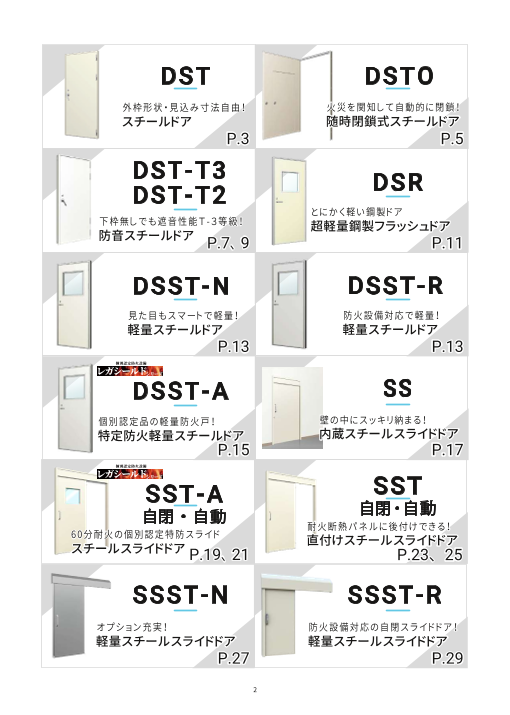

DST DSTO 外 枠 形 状 ・ 見 込 み 寸 法 自 由 ！ 火 災 を 関 知 し て 自 動 的 に 閉 鎖 ！ スチールドア 随時閉鎖式スチールドア P.3 P.5 DST-T3 DSST 下 枠 無 し で も 遮 音 性 能 Ｔ - ３ 等 級 ！ 防 火 設 備 対 応 で 軽 量 ！ 防音スチールドア 軽量スチールドア P.7 P.9 DSST-A DSR 個 別 認 定 品 の 軽 量 防 火 戸 ！ と に か く 軽 い 鋼 製 ド ア 特定防火軽量スチールドア 超軽量鋼製フラッシュドア P.11 P.13 SST-A SS 6 0 分 耐 火 の 個 別 認 定 特 防 ス ラ イ ド 壁 の 中 に ス ッ キ リ 納 ま る ！ スチールスライドドア 内蔵スチールスライドドア P.15 P.17 SST 片開き（潜り戸なしS） SST両開き-（潜Nり戸なし） 組合せ多数！ 耐 火 断潜熱 パり戸ネ ル付にき後も付選け択で き可る能！ オ プ シ ョ ン 充 実 ！ 直付けスチールスライドドア 軽量スチールスライドドア P.19 P.23 閉鎖方向（右・左）、開放保持角度（９０°・１８０°） など、多数の組み合わせから選択可能！ � 避難用潜り戸付きも製作可能で、 避難方向により潜り戸の開き方向も選択でき ます。

外 枠 形 状 ・ 見 込 み 寸 法 自 由 ！ ※ スチールドア ※ＤＳＴ４０のみ ※ ※ ※ ※ DST40/45/50/60 ※ＤＳＴ４０片開き ※ＤＳＴ４０両開き ※「DST」の後の数字はドア厚を表しています。 ３方枠 NＴ ＺＴ BＴ ４方枠 NＴ ＳＴ ＡＴ OST※ OAT※ ※　DST60には設定がありません。 建築基準法の特定防火設備※１・防火設備※２ の構造規定をクリアした鋼製フラッシュドアで す。すべて１mm単位のオーダーメイド寸法で 外枠の形状や見込み寸法、気密パッキンの有 オプションで窓やガラリも設置可能。 無等を自由に選択できます。仕上げは錆止め ※窓を設置した場合は特定防火設備に 塗装の他、オプションで当社基準色（ホワイト はなりません。 グレー色）での粉体焼付塗装や溶剤系塗料に ※ガラリを設置した場合の防火性能に よる指定色焼付塗装にも対応します。焼付塗装 ついてはお問い合わせください。 の場合は、ガラスを工場で取り付けて出荷する ことも可能です。壁への枠のアンカーによる溶 接の他、ネジ固定もできます。※3 その場合はネ ジ用の皿穴加工を施して出荷します。 ※１ 　特定防火設備となり得るのは、マドなしの場 外枠の形状、パッキンの有無、沓摺の形 　合のみです。 状なども自由に選択。アンカーによる溶 ※２ 　防火設備となり得るのは、網入りガラスを使 接固定のほか、一部ネジ固定にも対応。 　用する場合のみです。 ※１・２当社としては特定防火設備・防火設備として 　の要件を満たしていると考えておりますが、 　検査を実施する行政機関によって見解が 焼付け塗装にも対応。その場合はガラス 　異なる場合がありますので、必ず事前に設 工事にも対応します。 　置地域の行政機関にご確認ください。 ※３　 ドアのサイズや総重量によっては対応でき 　ない場合があります。詳しくはお問い合わ 　せください。 認 定 書 不 要 ！ OK 構造規定の 特定防火・防火設備です。 ４方枠で下枠に雨仕舞い対策を施した ※ 行政機関へ要確認 外壁面用の仕様※もございます。 ※Ｆ０系（OST）、グレモン系（OAT） �

DST40/45/50/60 仕様 型 式 ＤＳＴ４０ / ４５ / ５０ / ６０ 枠 外枠 溶融亜鉛メッキ鋼板※１ １.６mm 下 部 枠 沓摺 ステンレス鋼板（SUS304） １.５mm 表面材 溶融亜鉛メッキ鋼板※１ １.６mm 扉 本 体 芯材 なし ※２ - 気密パッキン ホクショー ＡＺ-１０５ ＥＰＤＭゴム ＳＤ-５３６-２ キンマツ 丁番※3 ＳＤ-６３９Ｂ ステンレスヘアライン 金 物 吊金物 シブタニ ＤＨ３４０Ｓ-１Ｔ ※4 ピボットヒンジ ニュースター ８Ｃ-５ＴＡＰ カバー:ステンレスヘアライン ピボット・アーム:スチール 片開き ズレゴム サンワイズ ＢＧ３４ ポリエステルシート レバー錠 美和:ＬＡ５２ ゴール:ＬＧ-ＮＵ 丸ノブ 美和:ＨＭＷ、ＭＡＷ ゴール:ＵＣ-Ｑ、ＡＳ-Ｑ 両開き ケース錠 錠 前 F0系 美和:ＨＭＣＣ、ＭＡＣＣ ゴール:ＵＣＣ、ＡＳＣ シ ス テ ム 丸ノブ電気錠 美和:ＡＵＲ(Ｔ)Ｗ ゴール:ＥＵＲ(Ｔ)-Ｑ ※4 レバー錠電気錠 美和:ＡＵＲ(Ｔ)-５２ ゴール:ＥＵＲ(Ｔ)-ＮＵ グレ グレモン錠 シブタニ:５３シリーズ + Ｈ８３Ｖ（アルミダイカスト） モン系 グレモン電気錠 シブタニ:ＥＥ５５ + Ｈ８３Ｖ（アルミダイカスト） ド ア チ ェ ッ ク ※4 ※5 リョービ １０００シリーズ 亜鉛ダイカスト 防錆塗装 一液型変性エポキシ樹脂錆止めペイント（ＪＰＭＳ２８）グレー 塗装仕上げ 枠・扉 溶剤焼付塗装 焼付け型アクリル樹脂塗装※６ 指定色 粉体焼付塗装 ポリエステル系樹脂塗装 （ホワイトグレー当社標準色のみ） ※1 Ｈ寸法が２４００mmを超える場合は、電気亜鉛メッキ鋼板になります。 ※2 オプションでグラスウール（標準は２４Kg/㎥）を入れることが出来ます。 ※3 ドアサイズ、重量により使用する丁番が変わる場合があります。また、ピボットヒンジ使用 時はボトムタイト仕様のDST40には対応しておりません。 　 詳細はＱＲコードを読み取ってご確認いただけます。 ※4 記載されている金物は当社標準在庫品です。その他のメーカー、型式の金物にも対応い Dたします。 ※5 ドアチェックはオプションで追加することが出来ます。また、オートヒンジにも変更可能です。 ※6 事S前に指T定い4ただけ0ればの、ウレタンみ系塗料や適フッ素樹脂用塗料等にすることもできます。 性能表 片開きの製作可能 両開きの製作可能 ドア厚はこちら ドア厚はこちら 気密性 耐風圧性 水密性 型式 種類 枠 錠前 タイト A-3 A-4 S-5 S-6 W-1 W-2 DST４０3方枠 レバー　ハンドル ZT ３● 片開き 4方枠 グレモン AT ● 4方枠 レバーハンドル OST ● ● ● DST40 3方枠 レバーハンドル ZT ● 方枠-レバー・グレモン 両開き 4方枠 グレモン AT ● 4方枠 レバーハンドル OST ● ● ● ZT…3方枠で下部にズレゴムの付いた仕様 AT…4方枠でグレモンを使用した仕様 OＤSＳT…Ｔ4４方０枠でラッチ錠を使用し、下枠を雨仕舞い仕様のステンレス製とした仕様 W（枠外寸法） W（枠外寸法） 40 有効寸法 40 ３方枠 40 有効寸法 40 ４方枠 25 ＤＷ 25 25 ＤＷ ＤＷ 25 5 5 40 5 6 5 40 ▼ＦＬ ▼ＦＬ ※ A-１枠使用時 ※ A-１枠使用時 � 40 9 ＤＨ 3 25 有効寸法 40 H（枠外寸法） 40 25 6 ＤＨ 3 25 40 有効寸法 40 H（枠外寸法）

火 災 時 に 閉 鎖 す る 特 定 防 火 設 備 ！ 随時閉鎖式スチールドア DSTO DST４０　３方枠-レバー・グレモン 認 定 書 不 要 ！ DSTO DSTO DSTO DSTO 40mm 50mm 40mm 90° 180° 1.6mm 1.6mm AFD �

片開き（潜り戸有片）開き（潜り戸なし） 両開き（潜り戸両な開しき）（潜り戸有） 組合せ多数！ 潜り戸付きも選択可能 閉鎖方向（右・左）、開放保持角度（９０°・１８０°） など、多数の組み合わせから選択可能！ 避難用潜り戸付きも製作可能で、 避難方向により潜り戸の開き方向も選択でき ます。 ＤＳＴO　 片開き１８０度 10 50 25 片開き（潜り戸有） 両開き（潜り戸有） 黒　閉鎖時ドア位置 　　（火災等緊急時） ＤＷ 5 25 25 5 ＤＷ 80 100 ドアレリーズ （別途工事） 35 40白5 　開時ドア位置 　　（普段の状態） 5 40 55 150 64 DSTO-両開き・90度 ＤＳＴO　 黒両開　き閉潜鎖り時戸ド付アき位９置０度 　　（火災25等緊急時） Ｗ 25 4 ＷＤＤＷ２ 5 300 ＤＷ１ ＤＷ１ 20 120 120 白　開時ドア位置 　　（普段の状態） 5 50 65 5 50 65 ドアレリーズ （別途工事） 8 40 72 150 150 64 64 64 90 90 � 10 120 70 50 15 10 4400 80 9 ＤＨ 4 25 55 5500 6655 11000000 55 4400 3355 11550000 112200 55 4400 5555 25 5 15 ＤＷ１ 1000 1500 100 9 ＤＨ 4 25 9 ＤＨ 4 25 15 Ｈ 25 15 Ｈ 25 9 ＤＨ１ 4 25 105 6 ＤＨ２ 4 9 120 15 15 Ｈ 25

下 枠 な し で も 遮 音 性 能 T - 3 等 級 ！ 防音スチールドア DST-T3 ３方枠 BＴ ４方枠 AＴ 下枠付きの４方枠はもちろん、下枠のない３方 枠でもＪＩＳの遮音性能Ｔ-３等級※1をクリアした 本格的なスチール製防音ドアです。外枠に二重 パッキンを採用し、さらに下部はボトム装置を組 み込んで気密性を高めることで、ドアの遮音性 能を確保しています。オプションでドアチェック 付きにも対応、例示仕様による特定防火設備と ドアチェック（オプション）にも対応。 しても使用可能※ 2 です。クリーンルーム用ドア メーカーが製作する高い寸法精度で、すべて 1mm単位のオーダーメイドでお作りします。 ※1 試験機関による試験の結果であって、設置現場 での保証値ではありません。また、３方枠仕様は、 床の不陸により遮音性能が充分に発揮されな い場合があります。 ※2 当社としては特定防火設備としての要件を満た していると考えておりますが、検査を実施する行 グレモン錠で気密性を確保。 政機関によって見解が異なる場合がありますの で、必ず事前に設置地域の行政機関にご確認く ださい。 認 定 書 不 要 ！ 500Hzの周波数帯で 構造規定の 約40dBの低減（試験値） 特定防火・防火設備です。 3方枠でもボトム装置で扉下部を密閉 ※ 行政機関へ要確認 ※写真は試験体用の壁に取り付けるために ねじ固定していますが、実際の壁への取付 けに際しては、溶接固定を推奨しています。 D S T - T 3 遮 音 性 能 Ｊ Ｉ Ｓ 遮 音 等 級 線 40 50 遮 音 性 能 T－4等 級 線 dB 500Hzの周波数帯で 約40dBの低減（試験値） 35 高 T－3等 級 線 30 T－2等 級 線 騒 音 レ ベ ル 差 -40dB 90dB 25 T－1等 級 線 20 周波 数毎音 響透 過損 失（試 験 値 ） 100dB 電 車が通 る と きのガー ド 下 ・ 油 圧 プ レス（１m） (dB ) 中心周波数 音響透過損失（ｄB） （Hz） ３方枠 ４方枠 90dB 騒々しい工 場 の中 ・ カ ラオケ（ 店 内中 央 ） 15 125 26 28 80dB 地下鉄 の車 内（ 窓を開 け た状 態 ） ・ ゲームセンター 250 31 30 70dB 騒々しい 事 務 所 の中 ・ 掃 除 機 10 500 40 40 60dB 普 通 の 会 話 1000 45 45 50dB 静かな事 務 所 ・ 家 庭 用クー ラ ー（ 室 外 機 ） 5 2000 44 43 40dB 静かな 住 宅 地 の 昼 ・ 街 中の 深 夜 4000 53 56 30dB 郊 外 の 深 夜 ・ さ さや き声 0 125Hz 250Hz 500Hz 1000Hz 2000Hz 4000Hz 中 心 周 波 数 ( H z ) �

DST-T3 DST-T3 仕様 製作範囲 単位＝㎜ 型 式 ＤＳＴ-Ｔ３ 枠外寸法 DST-T3 枠 外枠 溶融亜鉛メッキ鋼板 １.６mm 最大扉面積：2.8m2 扉 表面材 溶融亜鉛メッキ鋼板 １.６mm Ｗ寸法 ６００～１３００ 構 成 材 芯材 グラスウール（９６Kg/㎥） 片開き H寸法 ６００～３０００ 下部枠※１ 沓摺 ステンレス鋼板（ＳＵＳ３０４） １.５mm DW寸法がＤＨ寸法を超えることはできません。 パッキン ホクショー ＰＳ-１ クロロプレンスポンジ 枠外寸法W800mmを超えると、DW：DHは 1 : 1.2 以上必要です。 重量は目安として60kg/m2となります。 グレモン（装置本体） ５３シリーズ スチール（本体） シブタニ 表側：Ｈ８３Ｖ アルミダイカスト ※ 枠見込み寸法は122mm～170mmまでとなります。 グレモンハンドル 裏側：Ｈ８１Ｖ アルミダイカスト 金 物 枠外Ｗ１１０８未満 キンマツ ＳＤ-６３９Ｂ ステンレス 丁番※２ 枠外Ｗ１１０８ 以上 シブタニ ＤＨ-３４０Ｓ-１Ｔ ステンレス ボトム装置 シブタニ ＤＢ-６５０Ｂ クロロプレンゴム ドアチェック※１ リョービ １０００シリーズ 亜鉛ダイカスト 防錆塗装 一液型変性エポキシ樹脂 錆止めペイント(JPMS２８) グレー 塗 装 枠・扉 溶剤焼付塗装 焼付型アクリル樹脂塗装※3 指定色 粉体焼付塗装 ポリエステル系樹脂塗料 当社標準色（ホワイトグレー）のみ ※1 下部枠とドアチェックはオプションで追加することができます。 ※2 使用する丁番は、ＤＷ寸法や縦横比率によりいずれかになります。 ※3 事前に指定いただければ、ウレタン系塗料やフッ素樹脂塗料等にすることもできます。 ＤＳＴ-Ｔ３ Ｗ(枠外寸Ｗ法()枠外寸法) 60 60 60 60 有効寸法有効寸法 60 60 ４方枠４方枠 ３方枠３方枠 122～170 122～170 122～170 122～170 25 25 25 25 ＤＷ ＤＷ 25 25 5 5 5 5 5 5 外枠1108未外満枠1108未満 82 82 82 82 ▼ＦＬ ▼ＦＬ ▼ＦＬ ▼ＦＬ 116～124 116～124 125～164 125～164 ※寸法※や寸Ｗ※法Ｈ寸やの法ＷバやＷラＨＨのンのバスラにランンよスにスりよ、にり露、よ露出り出丁、露番に出にな丁なる場番る合に場がな合ありるがま場すあ。合りがますあ。ります。 詳しくは詳おし詳問くしはいくはお合お問わ問いいせ合合くわだわせさくせだいくさだ。い。さい。 � 25 6 ＤＨ 3 25 25 6 ＤＨ 3 25 60 有効寸法 60 Ｈ(枠外寸法) 25660 有効寸法 60 Ｈ(枠外寸法) 25 6 60 122～170 60 122～170 8822 8822 9 ＤＨ 3 25 9 ＤＨ 3 25 有効寸法 60 Ｈ(枠外寸法) 有効寸法 60 Ｈ(枠外寸法)

DSST-N40 / DSST-R40 防 火 設 備 対 応 で 軽 量 ！ 軽量スチールドア DSST-N40 / DSST-R40 ３方枠 NＴ ＺＴ BＴ ４方枠 NＴ ＳＴ ＡＴ※ ※　DSST-N40のみ 軽量スチールドアのＤＳＳＴは、表面材に０．８mm 仕上げは現地塗装の錆止め仕様のほか、 の電気亜鉛メッキ鋼板（ボンデ鋼板）、芯材にセラ 工場にて溶剤焼付け塗装※１、粉体焼付け ミックハニカムを使用した例示仕様防火設備対 塗装※２による出荷にも対応。 応※１の「Ｒ４０」と、表面材は０．４mm～０．８mm ※１ 指定なき場合はアクリル樹脂塗装 のカラー鋼板や電気メッキ鋼板を使用し、芯材に になります。指定色につきましては、カ ラーサンプルをご提供いただくか、日 は軽量な断熱材も使用する「Ｎ４０」の２種類をラ 塗工の年度、NO.でご指定ください。 インアップしています。扉の内部はアルミフレーム （ただし近似色となります） を使用し、軽量化を図っています。覗き窓やエッジ ※２ 色は当社標準色（ホワイトグレー色） のみとなります。　 材をステンレスに変更することもでき、自由度の 高い軽量鋼製ドアとなっています。クリーンルーム 用ドアメーカーが製作する高い寸法精度で、すべ て１mm単位のオーダーメイドでお作りします。 オプションで窓やガラリも設置可能。 ※１ 当社としては防火設備としての要件を満たしている ※R40は6.8mmの網入りガラスのみ。 と考えておりますが、検査を実施する行政機関に ※ガラリを設置した場合の防火性能に ついてはお問い合わせください。 よって見解が異なる場合がありますので、必ず事前 に設置地域の行政機関にご確認ください。 ※ 扉本体の周囲には１.６mm のスチールエッジ材が 回っています。 　 認 定 書 不 要 ！ 構造規定の防火設備です。 ※ DSST-Rのみ ※ 行政機関へ要確認 鋼 製 ド ア な の に 軽 量 ！ エッジ材（スチール 1.6㎜曲げ材） エッジ材（スチール 1.6㎜曲げ材） 表面材 表面材 カラー鋼板または 電 気亜鉛メッキ鋼板 0.8㎜ 電気亜鉛メッキ鋼板 0.4㎜～厚 アルミ内部フレーム アルミ内部フレーム 芯材 芯材 スチレンフォーム等 セラミックハニカム DSST-N40 DSST-R40 �

DSST-N40 / DSST-RDS4S0T-N40 仕様 製作範囲 単位＝mm 型式 ＤＳＳＴ-Ｎ４０ / ＤＳＳＴ-Ｒ４０ 枠外寸法 DSST-N40 枠 外枠 溶融亜鉛メッキ鋼板 １.６mm Ｗ４００～１４００ 下部枠 沓摺 ステンレス鋼板（ＳＵＳ３０４） １.５mm カムラッチ Ｈ５３０～１４００ 扉厚（総厚） Ｎ４０：４１mm（４４mm） / Ｒ４０：４２mm（４６mm） ＤＷ寸法がＤＨ寸法を超えることはできません。 エッジ材 溶融亜鉛メッキ鋼板 １.６mm Ｗ５５０～１４００ 扉本体 表面材 電気亜鉛メッキ鋼板、溶融亜鉛メッキ鋼板※1 ０.４～０.８mm Ｆ０系 Ｈ５５０～１４００ 内部骨材 アルミ形材 - ＤＷ寸法がＤＨ寸法を超えることはできません。 芯材 スチレンフォーム、ペーパーハニカム、セラミックハニカム※2 ４０mm Ｗ５５０～２０８０※１ 気密パッキン ホクショー ＩＶシリーズ ＥＰＤＭゴム Ｆ０系 Ｈ５５０～３０８０※2 金物 吊金物（旗丁番） ケンセイ ＫＤ-２３Ｓ-２ ステンレスヘアライン ＤＷ寸法がＤＨ寸法を超えることはできません。 Ｗ５５０～２０８０※１ ズレゴム サンワイズ ＢＧ３４ ボリエステルシート レバー錠 美和:ＬＡ５２ ゴール:ＬＧ-ＮＵ グレモン系 Ｈ５５０～３９００※2 ＤＷ寸法がＤＨ寸法を超えることはできません。 丸ノブ 美和:ＨＭＷ、ＭＡＷ ゴール:ＵＣ-Ｑ、ＡＳ-Ｑ ケース錠 美和:ＨＭＣＣ、ＭＡＣＣ ゴール:ＵＣＣ、ＡＳＣ 錠前 Ｆ０系 Ｗ１０４０～３０８０※１　　　 Ｆ０系 Ｈ５５０～３０８０※2 システム 丸ノブ電気錠 美和:ＡＵＲ(Ｔ)Ｗ ゴール:ＥＵＲ(Ｔ)-Ｑ ※3 ＤＷ寸法がＤＨ寸法を超えることはできません。 レバー錠電気錠 美和:ＡＵＲ(Ｔ)-５２ ゴール:ＥＵＲ(Ｔ)-ＮＵ グレモン系 グレモン錠 シブタニ：５３シリーズ+Ｈ８３Ⅴ(アルミガイカスト) Ｗ１０４０～３０８０※１　　　 グレモン系 Ｈ５５０～３９００※2 ※４ グレモン電気錠 シブタニ：ＥＥ５５+Ｈ８３Ⅴ(アルミガイカスト) ドアチェック※３※５ ＤＷ寸法がＤＨ寸法を超えることはできません。 リョービ １０００シリーズ 亜鉛ダイカスト 塗装 枠 防錆塗装※６ 一液型変性エポキシ樹脂錆止めペイント（ＪＰＭＳ２８）グレー ※１　使用する表面材の巾が１０００mm以上ある場合に限ります。 エッ・ 仕上 ・ジ材 げ ３尺巾の場合は、Ｗ１８８０mmまでとなります。 扉 溶剤焼付塗装 焼付け型アクリル樹脂塗装※７ 指定色 D※２　室S内外Sの圧力T差が-ないR場合。4圧力差0のある場合は、有効でＨ２５００mmまでとなります。 ※１ Ｒ４０は電気亜鉛メッキ鋼板０.８mmのみです。 ※　 オートヒンジや電気錠を使用する場合は、最小W寸法が表記よりも大きくなります。　　 ※２ Ｒ４０はセラミックハニカムのみです。不燃芯材として、不燃ドアにすることもできます。そ 詳しくは営業担当までお問い合わせください。 の場合芯材は、不燃ポリスチレンフォーム（不燃認定品）またはフェノールフォーム（鋼 板付きで不燃認定品）になります。 製作範囲 ※３ 記載されている金物は当社標準在庫品です。その他のメーカー、型式の錠前、ドア 単位＝mm チェックなどもお気軽にご相談ください。 枠外寸法 ＤＳＳＴ-Ｒ４０ ※４ Ｎ４０のみ。Ｒ４０にグレモン設定はありません。 ※５ ドアチェックはオプションで追加することが出来ます。オートヒンジにも変更可能です。 Ｗ８１０※１～１２００ 片開き Ｈ８１０※１～２５００ ※６ 扉本体は、カラー鋼板の場合には防錆塗装は出来ません。 ※７ 事前に指定いただければ、ウレタン系塗料やフッ素樹脂塗料等にすることもできます。 ＤＷ寸法がＤＨ寸法を超えることはできません。 Ｗ１１８０※１～２４００ 両開き Ｈ８１０※１～２５００ ＤＷ寸法がＤＨ寸法を超えることはできません。 ※１ 丁番や錠前の組み合わせにより、記載の寸法よりも小さくできる場合があります。 　　 詳しくは営業担当までお問い合わせください。 DSST-R　3方枠-片開・4方枠-両開 ＤＳＳＴ W（枠外寸法） W（枠外寸法） 40 有効寸法 40 40 有効寸法 40 ３方枠 ４方枠 80 80 25 ＤＷ 25 25 ＤＷ ＤＷ 25 5 5 5 6 5 41 41 ▼ＦＬ ▼ＦＬ ※ A-１枠使用時 ※ A-１枠使用時 �� 86 4411 9 ＤＨ 4 25 有効寸法 40 H（枠外寸法） 86 4411 25 6 ＤＨ 4 25 40 有効寸法 40 Ｈ（枠外寸法）

防 火 設 備 対 応 で 軽 量 ！ 軽量スチールドア 個別認定防火設備 DSST- A40 レガシールドシリーズ ３方枠 NＴ ＺＴ 当社の軽量スチールドアシリーズで唯一の、 仕上げは現地塗装の錆止め仕様のほ 国土交通大臣認定防火設備（防火戸）です。 か、工場にて溶剤焼付け塗装※１、によ 透明ガラス窓付きのほか、電気錠組込みでも る出荷にも対応。 認定品ですので、入退室管理などセキュリ ※１ 当社指定のアクリル樹脂塗装に ティの必要な部屋にも使用でき、インターロッ なります。日塗工の年度、NO.でご 指定ください。（ただし近似色とな クシステムなどにも対応します。また、DSSTシ ります）　 リーズの思想をそのままに、アルミ内部フレー ムとハニカム材の組み合わせによりドアの軽量 化を図っています。クリーンルーム用ドアメー カーが製作する高い寸法精度で、すべて1mm のぞき窓には高透過耐熱強化ガラスを 単位のオーダーメイドでお作りします。 使用。 ※窓なしにはできません。 耐火試験 個 別 認 定 品 ！ 個別認定品です 認定番号：EB-3　166 ※施工イメージ　 鋼 製 ド ア な の に 軽 量 ！ エッジ材（スチール 1.6㎜曲げ材） 表面材 電 気亜鉛メッキ鋼板 0.8㎜ アルミ内部フレーム 芯材 セラミックハニカム DSST-A40 ��

DSST-A40 DSST-A40 仕様 製作範囲 単位＝mm 型式 ＤＳＳＴ-Ａ４０ 枠外寸法 DSST-A40 認定番号 ＥＢ-３１６６ Ｗ７６０～１２００ 外枠 溶融亜鉛メッキ鋼板 １.６mm Ｈ７６０～２5００ 枠 沓摺 ステンレス鋼板（ＳＵＳ３０４） １.５mm 片開き ＤＷ寸法がＤＨ寸法を超えることはできません。 扉厚（総厚） ４２mm（４６mm） のぞき窓サイズ Ｗ１９０～７３７ エッジ材 溶融亜鉛メッキ鋼板 １.６mm （有効寸法） Ｈ１９０～２１００ 扉本体 表面材 電気亜鉛メッキ鋼板※１ ０.８mm ※　４方枠と両開きの設定はありません。 内部骨材 アルミ形材 - ※　窓なしにはできません。 芯材 セラミックハニカム※２ ４０mm ※　窓の位置にも制限があります。詳しくは弊社営業担当までお問い合わせください。 気密パッキン ホクショー ＡＺＮ４０１ 難燃シリコーン 金物 吊金物（旗丁番） ケンセイ ＫＤ-２３Ｓ-２ ステンレスヘアライン ズレゴム サンワイズ ＢＧ３４ ボリエステルシート レバー錠 美和:ＬＡ５２ ゴール:ＬＧ-ＮＵ 錠前 丸ノブ 美和:ＨＭＷ、ＭＡＷ ゴール:ＵＣ-Ｑ、ＡＳ-Ｑ システム Ｆ０系 ケース錠 美和:ＨＭＣＣ、ＭＡＣＣ ゴール:ＵＣＣ、ＡＳＣ ※3 丸ノブ電気錠 美和:ＡＵＲ(Ｔ)Ｗ ゴール:ＥＵＲ(Ｔ)-Ｑ レバー錠電気錠 美和:ＡＵＲ(Ｔ)-５２ ゴール:ＥＵＲ(Ｔ)-ＮＵ ドアチェック リョービ １０００シリーズ 亜鉛ダイカスト 窓 ８mm高透過耐熱強化ガラスのみ※４ 塗装 枠・扉・ 防錆塗装 一液型変性エポキシ樹脂錆止めペイント（JPMS２８）グレー 仕上げ エッジ材 溶剤焼付塗装 焼付け型アクリル樹脂塗装 指定色※５ ※　 グレモンの設定はありません。 ※１ 電気亜鉛メッキ鋼板０.８mmのみです。 ※２ セラミックハニカムのみです。 ※３ 記載されている金物は当社標準在庫品です。その他のメーカー、型式の錠前などもお 気軽にご相談ください。 ※４ 窓なしにはできません。 ※５ 当社指定の塗料でのアクリル樹脂塗装になります。日塗工の年度、NO.でご指定くだ さい。（ただし近似色となります） DSST-A40　３方枠-片開 ＤＳＳＴ-Ａ４０ W（枠外寸法） ３方枠 40 有効寸法 40 ※109～ 25 ＤＷ 25 5 5 42 ▼ＦＬ ※ノックダウンの場合は109mm～ 枠組み出荷の場合は115mm～ �� 115～ 42 9 ＤＨ 4 25 有効寸法 40 H（枠外寸法）

と に か く 軽 い 鋼 製 ド ア ！ 超軽量鋼製フラッシュドア DSR40 ３方枠 NＴ ＺＴ BＴ ４方枠 NＴ ＳＴ ＡＴ OST OAT 最大の特長はとにかく軽いこと。ドア本体に使われ る鋼板の薄さは０．４mm※1で、鋼製ドアのおよそ１ /４の重量、一般的な軽量鋼製ドアと比べても約半 分の重量です。骨組みにアルミ形材を使い、ハニカ ム材や断熱材で強度を保ちます。外枠は約１．６ mm厚の鋼板折り曲げですので、様々な壁に設置 できます。扉の周囲にはシルバーのアルミエッジ材 が回っており、メタリックなアクセントになっていま す。点検口から大型ドアまで、全て同一の外観で統 一することができ、クリーンルーム用ドアメーカー 窓やガラリなどのオプションも充実。 が製作する高い寸法精度で、１mm単位のオー （当社標準のドア用ガラリ（オプション） には雨仕舞いはありません。） ダーメイドでお作りします。窓やガラリはもちろん、 グレモンハンドルやオートドアボトムなどさまざまオ 表面材をアルミやステンレスに変更可能。 プションにも対応し、水密性能、耐風圧性能を有し、 （その場合、表面材の厚みは異なります。） 屋外に面する場所への設置にも対応する、一般建 築壁にとってユーティリティーな超軽量スチールド アです。 ※１ 当社標準カラー鋼板の場合 ※ 特定防火設備、 防火設備にはなりません。 軽量 鋼製ドアの防火設備については DSST シリーズを ご覧ください。 ※ 指定なき場合は当社指定のアクリル樹脂塗装に OK なります。 また事前に指定いただければウレタン DSR　 系塗料やフッ素樹脂塗料にすることもできます。 ４方枠で下枠に雨仕舞い対策を施した ※ 外枠は現地塗装が可能ですが、 扉本体の現地塗 外壁面用の仕様※もございます。 装につきましては、 一部対応できない場合があり ※Ｆ０系（OST）、グレモン系（OAT） ます。 詳しくはお問い合わせください。 エッジ材（アルミ） 表面材 鋼 製 ド ア （ カラー鋼板 0.4～0.6㎜） な の に アルミ内部フレーム と て も 軽 量 ！ 芯材 ・ハニカム材 ・スチレンフォームなど ドア内部はアルミフレームと、ハニカム材や スチレンフォーム（断熱不燃の場合は不燃ポ リスチレンフォームまたはフェノールフォー ム）の組み合わせ。 ��

DSR40 仕様 製作範囲 単位＝㎜ 型式 ＤＳＲ４０ 枠外寸法 DSR40 枠 外枠 溶融亜鉛メッキ鋼板 １.６mm Ｗ４２０～１４００ 下部枠 沓摺 ステンレス鋼板（ＳＵＳ３０４） １.５mm カムラッチ Ｈ５３０～１４００ 扉厚（総厚） ４１mm（４７mm） ＤＷ寸法がＤＨ寸法を超えることはできません。 エッジ材 アルミ形材（アルマイト・クリアー仕上げ） - Ｗ５８０～１４００ 扉本体 表面材 金属板（鋼板・アルミ・ステンレス・支給材） ０.４ｍｍ～０.６mm Ｆ０系 Ｈ５８０～１４００ 内部骨材 アルミ形材 - ＤＷ寸法がＤＨ寸法を超えることはできません。 芯材 ペーパーハニカム、スチレンフォーム※1 ４０mm Ｗ５８０～２０８０※１ 気密パッキン ホクショー ＩＶシリーズ ＥＰＤＭゴム Ｆ０系 Ｈ５８０～３０８０※2 金物 吊金物 旗丁番 ケンセイ ＫＤ２３Ｓ-２ ステンレスヘアライン ＤＷ寸法がＤＨ寸法を超えることはできません。 ズレゴム サンワイズ ＢＧ３４ ボリエステルシート Ｗ５８０～２０８０※１ レバー錠 美和:ＬＡ５２　ゴール:ＬＧ-ＮＵ グレモン系 Ｈ５８０～３９００※2 丸ノブ 美和:ＨＭＷ、ＭＡＷ　ゴール:ＵＣ-Ｑ、ＡＳ-Ｑ ＤＷ寸法がＤＨ寸法を超えることはできません。 錠前 Ｆ０系 ケース錠 美和:ＨＭＣＣ、ＭＡＣＣ　ゴール:ＵＣＣ、ＡＳＣ Ｗ１１００～３６００ システム 丸ノブ電気錠 美和:ＡＵＲ(Ｔ)Ｗ　ゴール:ＥＵＲ(Ｔ)-Ｑ Ｆ０系 Ｈ５８０～３０８０※2 ※２ レバー錠電気錠 美和:ＡＵＲ(Ｔ)-５２　ゴール:ＥＵＲ(Ｔ)-ＮＵ ＤＷ寸法がＤＨ寸法を超えることはできません。 グレ グレモン錠 シブタニ:５３シリーズ + Ｈ８３Ｖ（アルミダイカスト） Ｗ１１００～３６００ モン系 グレモン電気錠 シブタニ:ＥＥ５５ + Ｈ８３Ｖ（アルミダイカスト） グレモン系 Ｈ５８０～３９００※2 ドアチェック※２※３ リョービ １０００シリーズ 亜鉛ダイカスト ＤＷ寸法がＤＨ寸法を超えることはできません。 窓※４ ＦＸ４０（シングル）・ＦＷ４０（複層） ※１ 使用する表面材の巾が１０００mm以上ある場合に限ります。３尺巾の場合は、Ｗ１８８０mm 防錆塗装 一液型変性エポキシ樹脂錆止めペイント（ＪＰＭＳ２８）グレー までとなります。 塗装 外枠 溶剤焼付塗装 焼付型アクリル樹脂塗装※５ 指定色※６ ※２ 室内外の圧力差がない場合。圧力差のある場合は、有効でＨ２５００mmまでとなります。 仕上げ 粉体焼付塗装 ポリエステル系樹脂塗装 （ホワイトグレー当社標準色のみ） ※１ 不燃芯材として不燃ドアにすることも出来ます。その場合、芯材は不燃ポリスチレンフォーム（不 燃認定品）またはフェノールフォーム（鋼板付きで不燃認定品）になります。 ※２ 記載されている金物は当社標準在庫品です。その他のメーカー、型式の錠前、ドアチェックな どもお気軽にご相談ください。 ※３ ドアチェックはオプションで追加することが出来ます。また、オートヒンジにも変更可能です。 ※４ 窓はオプションで追加することができます。 ※５ 事前に指定いただければ、ウレタン系塗料やフッ素樹脂塗料等にすることもできます。 D※６ 日塗工の年度、NO.でご指定ください(ただし近似色となります。) ※ 外S枠、表面R材、ア4ルミエ0ッジ材のにつきましみては指定色適に焼付塗用装することも可能です。 性能表 気密性 耐風圧性 水密性 型式 種類 枠 錠前 タイト A-4 S-3 S-4 W-1 W-2 DSR　 レバーハンドル OST ● ● ● 片開き 4方枠 グレモン OAT ● ● ● DSR40 レバーハンドル OST ● ● ● 両開き 4方枠４グレモ方ン OA枠T ● -●片● 開　３方枠-両開 OST…4方枠でラッチ錠を使用し、下枠を雨仕舞い仕様のステンレス製とした仕様 OＤAＳT…Ｒ4４方０枠でグレモン錠を使用し、下枠を雨仕舞い仕様のステンレス製とした仕様 W（枠外寸法） W（枠外寸法） 40 有効寸法 40 ４方枠 40 有効寸法 40 ３方枠 25 ＤＷ 25 25 ＤＷ ＤＷ 25 5 5 5 6 5 41 41 ▼ＦＬ ▼ＦＬ ※ A-１枠使用時 ※ A-１枠使用時 �� 4411 25 6 ＤＨ 4 25 40 有効寸法 40 H（枠外寸法） 4411 12 ＤＨ 4 25 有効寸法 40 H（枠外寸法）

６ ０ 分 耐 火 の 窓 付 き 特 定 防 火 ス ラ イ ド ド ア ！ スチールスライドドア 個別認定防火設備 SST-A50(自閉) レガシールドシリーズ ３方枠 NＴ 当社のスチールスライドドアシリーズで唯一 の、国土交通大臣認定、特定防火設備(防火 戸)対応の自閉スライドドアです。網の入らな い透明ガラス入りで認定を取得していますの で、防火区画であってもクリアな視界を確保 煙返しも標準装備。 ※ 遮音性能はありません。 できます。壁にレールを直付けするタイプなの で後から取り付けることもできます。また、下枠 のない３方枠ですので段差がなく、台車の通 過もスムーズです。クリーンルーム用ドアメー カーが製作する高い寸法精度で、すべて１ mm単位のオーダーメイドでお作りします。 裏側 個 別 認 定 品 ！ 個別認定品です 認定番号：EA-0518-1 通しボルトを隠す化粧カバーは サニタリーカバー仕様で標準装備。 のぞき窓には網なしのクリアな 高透過耐熱強化ガラスを使用。 ※窓なしでは個別認定品にはなりま 下枠なしの３方枠のため せん。窓なしの場合は、例示仕様 段差がなく台車などの通 (構造規定)による特定防火設備と 過もスムーズ。 なります。 仕上げは現地塗装の錆止め仕様のほ か、工場にて溶剤焼付け塗装※１、によ る出荷にも対応。 ※1 当社指定のアクリル樹脂塗装になります。 日塗工の年度、NO.でご指定ください。（た レールカバーはオプションでサニタリー だし近似色となります）　 カバー(傾斜カバー)に変更可能。 耐火試験 ��

仕様 製作範囲 単位 ＝ ㎜ 型式 ＳＳＴ-Ａ５０（自閉） 枠開口寸法 SST-A５0（自閉） 認定番号 ＥＡ-０５１８-１ 最大扉面積：３㎡ 開口枠・戸当り 溶解亜鉛メッキ鋼板 １．６ｍｍ 枠 Ｗ寸法　８１５～１２８５（Ｕ寸法 ６８５～１１５５） 点検カバー 溶解亜鉛メッキ鋼板 １．６ｍｍ ・ 片引き Ｈ寸法　１６７５～２３７５ レール レールケース 溶解亜鉛メッキ鋼板 １．６ｍｍ のぞき窓サイズ Ｗ２００～９７０ レール部 アルミニウム押出形材 ｰ （有効寸法） Ｈ２００～１３００ 扉厚 ５０ｍｍ ※　両引きの設定はありません。 表面材 溶解亜鉛メッキ鋼板 １．６ｍｍ 扉本体 ※　窓なしにはできません。 煙返し 溶解亜鉛メッキ鋼板 １．６ｍｍ ※　窓の位置にも制限があります。詳しくは弊社営業担当までお問い合わせください。 芯材 なし 自閉装置 リョービ ＳＬｰ２Ｈ※１ ＳＬｰ２Ｈ１５０ 露出持手 サンワイズ ＨＡｰ４ ＳＵＳ３０４鏡面仕上げ 金物 ガイドローラー NSK IMCFｰ８C ＳＵＳ４２０Ｊ２ほか 戸当り 戸先 ホクショー GAｰ１５ ゴム ＥＰＤＭ 戸尻 タキゲン Cｰ３０ｰRKｰ３２１５ 窓 ガラス ８ｍｍ高透過耐熱強化ガラスのみ※２ 錠前システム※３ 引戸錠 美和ロック ＵＤ ｰ 防錆塗装 一液型変性エポキシ樹脂 錆止めペイント グレー 塗装仕上げ (ＪＰＭＳ２８) 溶剤焼付塗装 焼付型アクリル樹脂塗装※４ 指定色 ※1 　ストップ保持機能なし　ストップ保持機能付にはできません。 ※2　 窓なしには出来ません。 ※3 　オプションで追加することができます。 ※4　 当社指定の塗料でのアクリル樹脂塗装になります。 　　 日塗工の年度、NO.でご指定ください(ただし近似色となります) SST-A50 自閉 ＳＳＴ-Ａ５０(自閉 ) サッシ外寸Ｗ＝２Ｗ+100 50 レール全長 Ｌ＝（２Ｗ） 50 ※ サニタリーカバーはオプションとなります。 25 Ｗ 60 Ｕ＝Ｗ-130 130 引残し 100～ 100～ 135 250 30 135 250 30 ＤＷ＝Ｗ+85 50 レール全長 Ｌ =（２Ｗ） 50 Ｗ 60 50 50 ▼ＦＬ ▼ＦＬ ＤＷ＝Ｗ+85 ※ LGS （軽量間仕切り） にも取付け可能です。 詳しくはお 問い合わせください。 �� サッシ外寸Ｈ＝Ｈ+240 Ｈ 240 10 ＤＨ＝Ｈ+35-10 50 135 30 100～ 250 240 10 ＤＨ＝Ｈ+35-10 Ｈ 50 レールベース取付基準寸法＝Ｈ+50 190 240 129 10 ＤＨ＝Ｈ+35-10 Ｈ 50 レールベース取付基準寸法＝Ｈ+50 190 サニタリー取付可能天井高＝Ｈ+369

壁 の 中 に ス ッ キ リ 納 ま る ！ 内蔵スチールスライドドア SS40 ３方枠 NＴ 扉が軽量間仕切り壁※１に収納されるタ イプのスライドドアです。上吊レールも 壁に内蔵されるためレール上部に埃が 溜まり難く、清掃し易い構造になっていま す。窓つき（６．８mm網入りガラス限定） で防火設備として、窓なしで特定防火設 備として使用いただけます※２。枠はアン カーによる溶接のほか、補強枠にネジ固 定も対応しており、焼付塗装（溶剤また は粉体）も可能です。その場合、工場に 引手は表・裏ともに てガラス工事にも対応します。クリーン 露出持手（ステンレス）です。 ルーム用ドアメーカーが製作する高い 寸法精度で、すべて1mm単位のオー ダーメイドでお作りします。 ※1 対応する軽量間仕切り壁の厚みは １１５mmのみになります。 認 定 書 不 要 ！ ※２ 当社としては特定防火設備としての 要件を満たしていると考えておりま 構造規定の すが、検査を実施する行政機関に 特定防火・防火設備です。 SS40　片引き よって見解が異なる場合があります ※ 行政機関へ要確認 ので、必ず事前に設置地域の行政 機関にご確認ください。 上吊レールも壁に内蔵されます。 戸先側の開口部は凹型（あいじゃくり）に なっており、炎を通しません。 煙返しも標準装備です。 ※ 遮音性能はありません。 ��

SS40 仕様 製作範囲 単位 ＝ ㎜ 型式 ＳＳ４０ 枠開口寸法 ＳＳ４０ 扉厚 ４０mm 最大扉面積：３㎡ 開口枠・戸当り 溶融亜鉛メッキ鋼板 １.６mm 枠 Ｗ寸法　 ８７０～１３２０（Ｕ寸法 ７４０～１１９０） 沓摺(オプション) ステンレス鋼板 １.５mm 片引き Ｈ寸法　１７９０～２３９０ フレーム 溶融亜鉛メッキ鋼板 戸袋 １.６mm ・レールを分割して出荷することは出来ません。 戸袋ボード 溶融亜鉛メッキ鋼板 １.６mm ・使用環境、扉重量によって、製作可能範囲であっても対応できない場合があります。 ・１３０㎜の引残しが有ります。 点検カバー 溶融亜鉛メッキ鋼板 １.６mm レール 内蔵ケース 溶融亜鉛メッキ鋼板※１ １.６mm ※　両引きの設定は有りません。 レール部 アルミニウム押出形材※２ ー ※　開口枠、戸当りの見込み寸法は１３７㎜、壁厚１１５㎜（６５㎜スタッド、両面１２.５㎜ 　　ボード2枚貼り）にのみ対応しています。 表面材 溶融亜鉛メッキ鋼板 １.６mm 扉本体 ※　扉本体の面積が3㎡を超える場合は、 芯材 なし※３ 　　防火設備、特定防火設備としてはご使用いただけません。 自閉装置※４ 引戸クローザー リョービ SL-２ 引手 露出持手 サンワイズ ＨＡ-４ ＳＵＳ３０４鏡面仕上げ ローラー ポリアセタール 金物 ガイドローラー シブタニ ＳＴ-７０-３０ 台座 ＳＵＳ３０４ヘアライン仕上げ プラスターボード （当社別途） 戸先 ホクショー ＧＡ-１５ 構成部品および名称 戸当りゴム ＥＰＤＭ 戸袋ボード 戸尻 タキゲン Ｃ-３０-ＲＫ 窓※５ 網入りガラス、耐熱ガラス※６（ガラスは工場にて固定して出荷します） 戸袋ボード ガラリ※５ お問い合わせください レール下地 錠前 美和ロック ＦＧ システム※５ 鎌錠 ゴール ＳＸ 防錆塗装 一液型変性エポキシ樹脂 枠・扉 錆止めペイント(ＪＰＭＳ２８) グレー 塗装仕上げ レールカバー 溶剤焼付塗装 焼付アクリル樹脂塗装※７ 指定色 方立て 戸袋ボード 粉体焼付塗装 ポリエステル系樹脂塗料 当社標準色 (ホワイトグレー)のみ ※１ 　W寸法が1200を超える場合は、電気メッキ鋼板になる場合があります。 ※２ 　レールが溶解して脱落しても、扉が倒壊しない構造にはなっております。 開口枠 戸袋ボード ※３　オプションでグラスウール（指示なき場合は24kg/㎡）を入れることができます。 ※４　自閉装置は、ストップ保持機能はついておりませんがオプションでつけることができま 方立て SS4す。その場合、防火設備にはなりませんのでご注意ください。 ※５　「窓」「ガラリ」「錠前システム」はオプションで追加することができます。 ※６　耐熱強化ガラスを使用した場合は、構造規定による防火設備にはなりません。 ※７　事0前に指定いただ　ければ、ウレタン系塗料や片フッ素塗料にすることもでき引ます。 き 扉 レールカバー プラスターボード （当社別途） ＳＳ４０ サッシ外寸Ｗ＝Ｗ×2 20 20 40 Ｗ（枠開口寸法） 40 Ｕ＝Ｗ-130 130 引残し 開口側 戸袋側 開口側 戸袋側 ＤＷ＝Ｗ+30 サッシ外寸Ｗ＝Ｗ×2 40 Ｗ（枠開口寸法） 40 開口側 戸袋側 40 40 ▼ＦＬ 引残し＝130 ＤＷ＝Ｗ+30 �� 137 サッシ外寸Ｈ＝Ｈ+180 65 10 ＤＨ＝Ｈ+20-10 Ｈ（枠開口寸法） 180 40 180 10 ＤＨ＝Ｈ+20-10 Ｈ（枠開口寸法） 40

耐 火 断 熱 パ ネ ル へ 後 付 け で き る ！ 直付けスチールスライドドア SST40（自閉） ３方枠 NＴ 壁にレールを直付けするタイプのスチー ル製スライドドアです。耐火断熱パネルへ の取付けを意識した構造※１になっており、 防火設備（６．８mm網入りガラス窓付又は 窓なし）または特定防火設備（窓なしのみ） 煙返しも標準装備。 としてご使用いただけます※２。片引き・両 ※ 遮音性能はありません。 引きをラインナップしており、クリーンルー ム用ドアメーカーが製作する高い寸法精 裏側 度で、すべて１mm単位のオーダーメイド でお作りします。 ※１ 耐火断熱パネル以外の壁にも対応できま す。詳細はお問い合わせください。 ※２ 当社としては防火設備 ・ 特定防火設備とし 通しボルトを隠す化粧カバーはサニタリー ての要件を満たしていると考えております カバー仕様で標準装備。 が、 検査を実施する行政機関によって見 解が異なる場合がありますので、必ず事前 に設置地 域の行政機関にご 確認くださ い。 オプションで窓やガラリも設置可能。 ※窓を設置した場合は特定防火設備に 認 定 書 不 要 ！ はなりません。 ※ガラリを設置した場合の防火性能につ レールカバーはオプション いてはお問い合わせください。 構造規定の でサニタリーカバー（傾斜 特定防火・防火設備です。 カバー）に変更可能。 焼付塗装（溶剤または粉体）にも対応。 ※ 行政機関へ要確認 その場合は工場出荷時にガラス工事も いたします。 ��
