フラッシュドアシリーズ

製品カタログ

幅広いニーズに対応するユーティリティなフラッシュドア

サンワイズのフラッシュドアは、プレハブパネルとの取り合いを徹底的に考えた、クリーンルーム用のフラッシュドアです。
気密性や断熱性といったクリーンルームに要求される機能はもちろん、点検口や人の出入口用のマンドアから機械搬入出用の大型ドアまで、サイズも豊富に揃えています!

---
関連キーワード:フラッシュドア、気密性、断熱性、クリーンルーム、点検口、マンドア、機械搬入出用、片開き、両開き、インターロック制御盤、ISI

このカタログについて

ドキュメント名 フラッシュドアシリーズ
ドキュメント種別 製品カタログ
ファイルサイズ 5.3Mb
登録カテゴリ
取り扱い企業 サンワイズ株式会社 (この企業の取り扱いカタログ一覧)

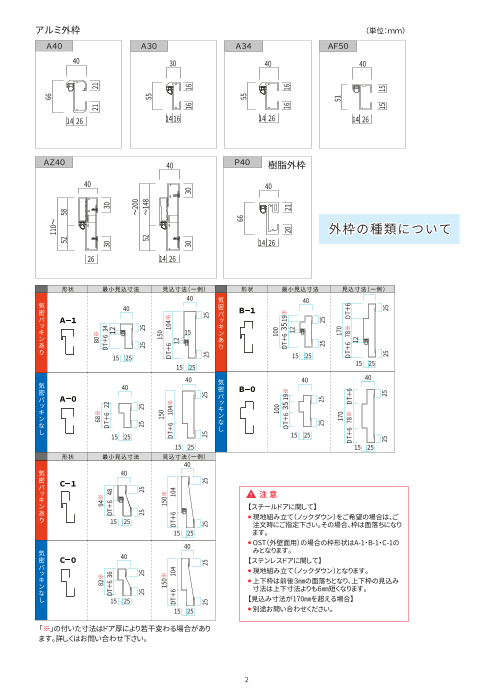

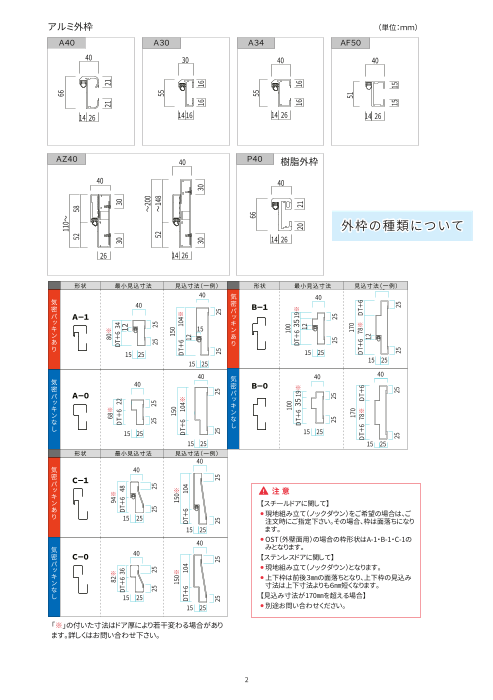

この企業の関連カタログ

このカタログの内容

Page1

フラッシュドアシリーズ DR30 / DR34 / DR40   サイズも仕様も自由自在。
Page2

サ ンワイズのフラッシュドアは、プレハブパネルとの取り合いを徹底的に考えた、クリーンルーム用のフラッシュドアです。気密性や断熱性といったクリーンルームに要求される機能はもちろん、 点検口や人の出入口用のマンドアから機械搬入出用の大型ドアまで、サイズも豊富に揃えています! 特長 1. すべてのドアがオーダーメイドのため、1mm単位での寸法指定が可能です。 2. アルミ形材とペーパーハニカムまたはスチレンフォームの組み合せなので、とても軽量です。 3. 変形品などの特殊な仕様にも柔軟に対応します。 4. 窓・ガラリなどのオプションが豊富、キャップチャンネルもパネルの厚さ別にご用意しています。 5. 一般的なマンドアサイズの扉から機械搬入出用の大型扉まで、すべて同じ外観で統一できます。 6. 各種の調整機能によって、パネルへの取付けが簡単です。 デ ィティール DR40 両開き設置例 DR40 片開き設置例 外枠やドア周りの化粧材は全て (窓・ガラリ付) トメで切断しており、外観はすっ きりと仕上がっています。 両開きや親子開きにつくフランス落し。 ロッド棒を受ける受坪は蓋式になって おり、開扉時にゴミが詰まることはあり ません。 両開きの子側フランス落しと 召合せ部。 - 1 -
Page3

パネルへの取付け ハ ンドルの種類 DR30 DR40 DR30・DR40ともに外枠に皿穴加工をして出荷します。 丸ノブ (握り玉) レバーハンドル パネルへは付属の皿頭ドリルネジで取付けます。 美和ロックW玉 美和ロック52型 アルミキャップチャンネルをオプションで用意することも 可能です。 (42mm用・44mm用・50mm用) オプション ドア窓 グレモンハンドル カムラッチハンドル シブタニH83 ナカニシDC625 下部詳細 窓枠(シングルガラス用) 窓枠(ペアガラス用) ガラリ ズレゴム (調整範囲 12mm~20mm) FL FL 3方枠 ノンタイト(NT) 3方枠 ズレタイト(ZT) ガラリ (山型:開口率30%) ガラリ (片流れ:開口率50%) ドアチェック ボトムゴム FL FL 3方枠 ボトムタイト(BT) 4方枠 セミエアタイト(ST) ドアが閉まった時に、ボトムゴムが ※ DR30 ・ ・ ・ 16 下に降りて下部の隙間を塞ぐ機構 DR34 ・ ・ ・ 26 のことをボトムタイトと呼んでいます。 DR40 ・ ・ ・ 26 ゼロオートやゼロタイトと呼ばれる 場合もあります。 パラレル型 標準型 ※ オプションはこの他にも多数ございます。 詳しくは営業担当にお問合せ下さい。 - 2 - 12 12 ※ 6 12
Page4

DR30・DR34 ドア厚31mm (縁周り36mm)のアルミ製フラッシュドアです。DR40よりも軽量で、H2500mm以 内の点検口やマンドアとして利用できます。枠の見込みが55mmと、キャップチャンネルを巻 いた断熱パネルの厚みにほぼ近く、スマートに取付けられるのが特長です。 また、DR34は専用外枠を使用しているため、電気錠を組み込むことが可能です。 型式 DR30 DR34 ドア厚 31mm (縁周り:36mm) 開き形態 小扉 ・片開き ・親子開き ・両開き アルミ形材 (アルマイト ・ クリアー仕上げ) 枠材   ※ 指定色に焼付塗装可能 金属板 0.4t ~ 0.6t 面材 (鋼板 ・ アルミ ・ ステンレス ・支給材) 芯材 スチレンフォーム ・ フェノールフォーム パッキン EPDM ステンレス製旗丁番 丁番 ※ オプションでオートヒンジやクリーンヒンジに変更可能 ズレゴム ポリエステル基布 アクリル樹脂塗装付き ●F0 系 (標準品) ●F0 系電気錠 (標準品)  丸ノブ錠 : HMW、MAW (美和ロック)  丸ノブ電気錠:AUR (T)W (美和ロック)  レバー錠 : LA52 (美和ロック)  レバー電気錠:AUR (T)52 (美和ロック)  ケース錠 : HMCC、MACC (美和ロック) 錠前 ●点検口  片面ハンドル:亜鉛ダイキャスト製カムラッチハンドル DR30 外枠断面図 DR34 外枠断面図  両面ハンドル:ステンレス製密閉ハンドル 30 40 ※ その他の美和ロック製品やゴール製、SHOWA製にも対応できます。 (一部不可有り) 【ドアクローザー (ドアチェック)】 リョービ ・ ニュースター 【窓】 シングルガラス (アルミ枠、ステンレス枠) ・ ペアガラス (アルミ枠、樹脂枠、ステンレス枠)   ※ シングルガラス用には、 アクリル ・ ポリカなどの樹脂板も使用できます。 オプション 【ガラリ (アルミ製)】 開口率 30%(山型) ・ 開口率 50% (片流れ)   ※ ステンレスガラリについてはお問合せください。   ※ その他、戸当りの用意や下部ステンレスバンパー貼りなどにも対応します。 片開き : 310mm ~ 1260mm W寸法 両開き : 600mm ~ 2460mm 製 作H寸法 ~ 3060mm ※ 圧力差がある場合は、有効寸法で 2500mm まで 範 囲 ・ DW寸法が DH寸法を超えないこと16 26 WHの比率 ・ F0系で W900 以下の場合は、H:W=1:1.50   ※ F0系とは、 レバーハンドルや丸ノブなどのラッチで閉まるドアのことです。 30 有効寸法 = (W-60) 30 30 有効寸法 = (W-60) 30 16 6 DW= (W-44) 616 16 6 DW= ((W-50)/2) 6 DW= ((W-50)/2) 616 W 55W 3方枠 FL 4方枠 FL ※ 図面は全て DR30 です。 - 3 - 31 55 H 31 55 55 H 16 6 4方枠 DH= (H-44) 616 12 3方枠 DH= (H-34) 616 55 30 4方枠 有効寸法 = (H-60) 30 3方枠 有効寸法 = (H-30) 30
Page5

DR40 ドア厚41mmのアルミ製フラッシュドアです。点検口やマンドアサイズの一般的な扉からH4000mm を超える大型扉まで、この1種類ですべて対応が可能です。DR30には組み込めないグレモン ハンドルも、DR40 なら組み込むことが出来ます。 また、4方枠のグレモンハンドル仕様は、JIS規格のA-4等級をクリアしています。 型式 DR40 ドア厚 41mm (縁周り:47mm) 開き形態 小扉 ・片開き ・親子開き ・両開き アルミ形材 (アルマイト ・ クリアー仕上げ) 枠材   ※ 指定色に焼付塗装可能 金属板 0.4t ~ 0.6t 面材 (鋼板 ・ アルミ ・ ステンレス ・支給材) スチレンフォーム ・ ペーパーハニカム ・ セラミックハニカム ・ 芯材 不燃ポリスチレンフォームまたはフェノールフォーム パッキン F0 系 : EPDM    グレモン系 : エラストマー ステンレス製旗丁番 丁番 ※ オプションでオートヒンジやクリーンヒンジに変更可能 ズレゴム ポリエステル基布 アクリル樹脂塗装付き ●F0 系 (標準品)  丸ノブ錠 : HMW、MAW (美和ロック)   丸ノブ電気錠 : AUR(T)W (美和ロック)  レバー錠 : LA52 (美和ロック)   レバー電気錠 : AUR(T)52 (美和ロック)  ケース錠 : HMCC、MACC (美和ロック) 錠前 DR40 外枠断面図 ●グレモン系  53 シリーズ (シブタニ)   グレモン電気錠 : EE55 (シブタニ) 40 ●点検口  片面ハンドル:亜鉛ダイキャスト製カムラッチハンドル  両面ハンドル:ステンレス製密閉ハンドル ※ その他の美和ロック製品やゴール製、 SHOWA製にも対応できます。 (一部不可有り) 【ドアクローザー (ドアチェック)】 リョービ ・ ニュースター 【窓】 シングルガラス (アルミ枠、ステンレス枠) ・ ペアガラス (アルミ枠、樹脂枠、ステンレス枠)   ※ シングルガラス用には、 アクリル ・ ポリカなどの樹脂板も使用できます。 オプション 【ガラリ (アルミ製)】 開口率 30%(山型) ・ 開口率 50% (片流れ)   ※ ステンレスガラリについてはお問合せください。   ※ その他、戸当りの用意や下部ステンレスバンパー貼りなどにも対応します。 片開き : 420mm ~ 2080mm W寸法 両開き : 800mm ~ 4080mm 製 作 F0 系 : ~ 3080mm ※ 圧力差がある場合は、有効寸法で 2500mm まで 範H寸法26 グレモン系 : ~ 5080mm 囲 ・ DW寸法が DH寸法を超えないこと WHの比率 ・ F0系で W900 以下の場合は、H:W=1:1.50 ※ F0系とは、 レバーハンドルや丸ノブなどのラッチで閉まるドアのことです。 40 有効寸法 = (W-80) 40 40 有効寸法 = (W-80) 40 266 DW= (W-64) 626 26 6 DW= ((W-70)/2) 6 DW= ((W-70)/2) 626 66 W W 3方枠 FL 4方枠 FL - 4 - 41 H 66 66 H 266 4方枠 DH= (H-64) 626 12 3方枠 DH= (H-44) 626 66 40 4方枠 有効寸法 = (H-80) 40 3方枠 有効寸法 = (H-40) 40
Page6

フラッシュドア DR30・DR40の点検口です。 点検口 使い勝手によって締込みハンドルの表裏を変えたり、 両面締込みハンドルの選択が出来ます。パネルへの取付けはキャップチャンネル巻きのほか、 オプションのウイングを使用しての面付け も可能です。 DR30 30 有効寸法 = (W-60) 30 ウイング ウイングとは、 扉の枠を正面から固定するために、 外枠に取付けるフランジのことです。 小扉の場合はウイング付きをご選択頂けます。また 16 6 DW= (W-44) 616 ウイングは枠の表側 (開く側)、 裏側 (閉じる側) の どちらに付けることも可能です。 W 55 DR30 32 15 表ウイング 裏ウイング DR40 42 15 DR40 表ウイング 裏ウイング 40 有効寸法 = (W-80) 40 カムラッチハンドル バックハンドル 266 DW= (W-64) 6 26 W 66 ※天井点検口の庫外開などに 両面締込みハンドル ケースハンドル - 5 - 66 55 H H 266 DH= (H-64) 626 16 6 DH= (H-44) 616 40 有効寸法 = (H-80) 40 30 有効寸法 = (H-60) 30
Page7

各種調整機能 サンワイズのドアには、 設置場所の状況に応じて調整できるように、 各種調整機能がついています。 F0 系ストライクの調整 丁番の調整 ラッチが完全に閉まりきらない場合、ストライクを 丁番ライナーの枚数を減らしたり増やしたりして 前後に調整できます。 調整することで、ドアの垂れの調整ができます。 パッキン 丁番ライナー 皿頭小ネジ(5ヶ所) このネジを緩める。 ※ このネジを緩める際は、完全に取外さないよう    注意してください。 少し緩めるだけでストライクは動きます。    外枠 ストライク ライナー調整する時はこのネジは緩めない。 トラス頭小ネジ グレモンのストライクの調整 グレモンローラー調整受けの調整 取付け後、調整ローラーを動かすことによって、 外枠上下(3方枠の場合は上部)についている グレモンの締込み具合を調整できます。 ローラー調整受けの図の箇所のネジを緩めて、 調整ローラーをスライドさせることで、ロッド 棒の締込み具合を調整します。 このネジを緩める。(4ヵ所) このネジを緩める。 (4ヵ所) パッキン 調整ローラー 調整ローラー 外枠 ズレゴムの長さ調整 床レベルが悪く、ズレゴムの長さが アルミフラットバー 足りない場合は、ネジを緩めてズレ このネジを緩める ゴムを伸ばすことができます。 (調整範囲 12mm ~ 20mm) ズレゴム 取組み サンワイズでは、 お客様の様々な要望に応えられるように社内で各種試験 ・実験を行い、商品改良や品質保証に取り組んでいます。 大型扉設置試験用枠 両開きフラッシュドア 扉開閉試験機 写真はアルミ框ドアDK40 (W4380×H5040) (W3600×H4000) 本社工場内に大型扉設置用の下地鉄骨を立て、実際に扉を 両開きフラッシュドアの片側に面材を増貼りし 開閉試験機によって、丁番の耐久性やゴミ 開閉してのドア垂れの実験をしています。 て、どのくらいの重量にどのくらいの期間耐え の出にくいクリーンヒンジの研究を社内で られるかを試験しました。 行なっています。 - 6 -
Page8

インターロック制御盤 ISIシリーズ ISIシリーズは、扉同士のインターロック制御のみに特化した制御盤です。 単純な2組の扉のインターロックから、複雑な設定を要する8組までの扉のインターロックまで、使用する扉の組数に 応じて2組用・4組用・8組用の3種類をラインナップ。 4組用は扉4組まで、8組用は扉8組まで制御が可能、さらにその場で扉の制御方法を設定することが出来ます。 ISI-2 ISI-4 ISI-8 扉2組用インターロック制御盤 ISIー2 最も一般的な、扉2枚によるインターロックに特化しているためコンパクトでスマートな外観です。 埋込用(浅型2個用BOXに対応)と露出用(専用BOX付)の2種類を用意。設置状況に応じて選択出来ます。 扉8組まで対応可能なインターロック制御盤 ISIー4(扉4組まで) ISIー8(扉8組まで) 3組以上の複雑な設定のインターロックも現場で簡単に設定が可能。 もちろん急な設定変更にも対応可能です。 複数台対応でも非常にコンパクト。 ※ISI-4・8は露出タイプのみの販売となります。 仕様 型式 ISI-2 ISI-4・ISI-8(共通) 電源電圧 AC100V(90~120V) AC100V(90~120V) 電源周波数 50/60Hz 50/60Hz 最大電流 1A 3A 最大電力量 100VA 300VA 定格電流 300mA 2.8A 制御電気錠 通電時施錠型DC24V(最大300mA) 通電時施錠型DC24V(最大300mA) 材質 カバー:ABS樹脂 ケース:スチール(SPCC) カバー:ABS樹脂 ケース:スチール(SPCC) 仕様温度範囲 0~50℃(直射日光の当たる場所での使用のなきこと) 0~50℃(直射日光の当たる場所での使用のなきこと) 仕様湿度範囲 30~80%Rh(但し結露なきこと) 30~80%Rh(但し結露なきこと) 本体寸法 幅:126×高さ:124×深さ:48(mm) 幅:216×高さ:124×深さ:57(mm) 質量 本体225g 露出用ボックス477g(電源コード含まず) 本体1440g(電源コード含まず) サンワイズ公式ホームページ http://www.sunwizz.co.jp/ 【本社・本社営業課】 【東北・北海道営業所】 〒424‐0204 〒982‐0032 おきつ なかちょう 静岡県静岡市清水区興津中町848 宮城県仙台市太白区富沢川前浦24‐1 TEL.054‐360‐ 3222 TEL.022‐395‐ 8790 FAX.054‐360‐ 3227 FAX.022‐395‐ 8795 【東京営業所】 【関西営業所】 〒105‐0012 〒564‐0051 東京都港区芝大門1‐1‐32 大阪府吹田市豊津町13‐15 御成門エクセレントビル8階 TEL.06‐6155‐ 6085 90110-AOF-001-13 TEL.03‐3438‐ 0255 FAX.06‐6155‐ 6089 2018/07 FAX.03‐3438‐ 0256
