電気錠・インターロック制御の基礎知識

電気錠・インターロック 制御の基礎知識

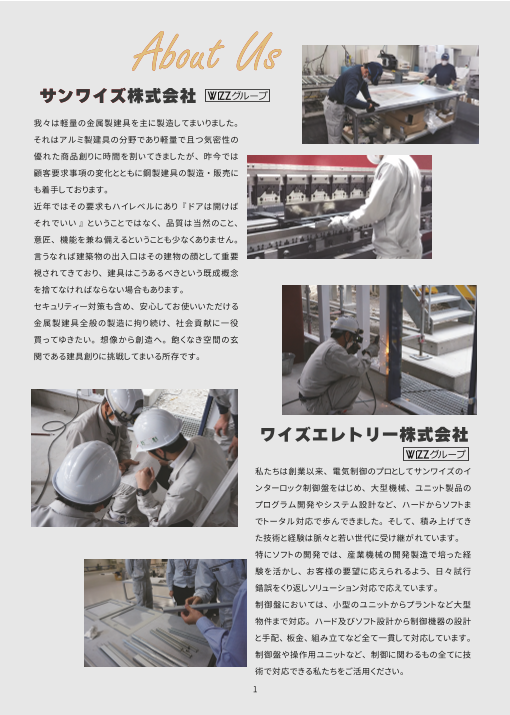

About Us サンワイズ株式会社 我々は軽量の金属製建具を主に製造してまいりました。 それはアルミ製建具の分野であり軽量で且つ気密性の 優れた商品創りに時間を割いてきましたが、 昨今では 顧客要求事項の変化とともに鋼製建具の製造 ・ 販売に も着手しております。 近年ではその要求もハイレベルにあり 『 ドアは開けば それでいい 』 ということではなく、 品質は当然のこと、 意匠、 機能を兼ね備えるということも少なくありません。 言うなれば建築物の出入口はその建物の顔として重要 視されてきており、 建具はこうあるべきという既成概念 を捨てなければならない場合もあります。 セキュリティー対策も含め、 安心してお使いいただける 金属製建具全般の製造に拘り続け、 社会貢献に一役 買ってゆきたい。 想像から創造へ。 飽くなき空間の玄 関である建具創りに挑戦してまいる所存です。 大崎電機工業 （サンワイズグループ会社） 私たちは創業以来、 電気制御のプロとしてサンワイズのイ ンターロック制御盤をはじめ、 大型機械、 ユニット製品の プログラム開発やシステム設計など、 ハードからソフトま でトータル対応で歩んできました。 そして、 積み上げてきた技術と経験は脈々と若い世代に受 け継がれています。 特にソフトの開発では、 産業機械の開発製造で培った経 験を活かし、 お客様の要望に応えられるよう、 日々試行 錯誤をくり返しソリューション対応で応えています。 制御盤においては、 小型のユニットからプラントなど大型 物件まで対応。 ハード及びソフト設計から制御機器の設計 と手配、 板金、 組み立てなど全て一貫して対応しています。 制御盤や操作用ユニットなど、 制御に関わるもの全てに技 術で対応できる私たちをご活用ください。 1

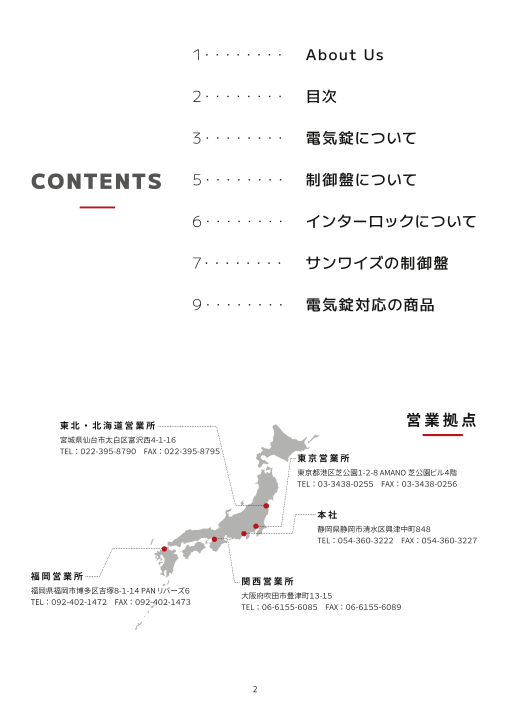

1・・・・・・・・ About Us 2・・・・・・・・ 目次 3・・・・・・・・ 電気錠について CONTENTS 5・・・・・・・・ 制御盤について 6・・・・・・・・ インターロックについて 7・・・・・・・・ サンワイズの制御盤 9・・・・・・・・ 電気錠対応の商品 東 北 ・ 北 海 道 営 業 所 営 業 拠 点 宮城県仙台市太白区富沢西４-１-１６ TEL ： ０２２-３９５-８７９０　FAX ： ０２２-３９５-８７９５ 東 京 営 業 所 東京都港区芝公園１-２-８ AMANO 芝公園ビル４階 TEL ： ０３-３４３８-０２５５　FAX ： ０３-３４３８-０２５６ 本 社 静岡県静岡市清水区興津中町８４８ TEL ： ０５４-３６０-３２２２　FAX ： ０５４-３６０-３２２７ 福 岡 営 業 所 関 西 営 業 所 福岡県福岡市博多区吉塚８-１-１４ PAN リバーズ６ 大阪府吹田市豊津町１３-１５ TEL ： ０９２-４０２-１４７２　FAX ： ０９２-４０２-１４７３ TEL ： ０６-６１５５-６０８５　FAX ： ０６-６１５５-６０８９ 2

電 気鍵に電気的に施解錠できる機構を組み込んだロックシステムのことです。鍵を設置したドアと繋がった制御盤を操作す る こ とで、 電 気 錠 を 作 動 さ せ 施 錠 ま た は 解 錠 が で き ま す。 離 れ た 場 所 か らで も 施 錠 ・ 解 錠 、 ド ア の 開 閉 な ど を 確 認 す る こ とができるため様々なセンサーと組み合わせて活用することができます。操作には非接触式、カード式、テンキー式、リモ 錠コン式などの機器を組み合わせて使用し、アンチパニック機能という強制解錠、開扉できる機能を有する物もあります。 電 気 錠 本 体 は 水 に 弱 い ため 雨 が か かる 屋 外 に は お す す め で き ず、 屋 外 に 面 し たド アに 使 用 す る 場 合 は 耐 用 年 数 が 短 く となることがあります。 は 電気錠の電気信号 通常、電気錠はソレノイド（電気的に施解錠を行うラッチ部分のこと）に２４Vの電気を流すこと(入力)で動作します。 電気錠は「ドアが閉まっている」「ドアが空いている」という”状態”を知らせる開閉信号だけでなく、「このドアが開い た 」 「 こ の ド ア が 閉 まっ た 」 と い う ” 動 作 ” の 結 果 を 受 け て、 こ の 「 ド ア を 閉 め ろ 」 「 こ の ド ア を 開 け ろ 」 と い う 命 令 を 出 し て”動作”を働きかける施解錠信号を出力することができます。 動作には通電時施錠型、通電時解錠型、瞬時通電施解錠型などがあります。 通 電 時 施 錠 型 通 電 時 解 錠 型 瞬 時 通 電 施 解 錠 型 通 電 さ れ て い る と き 施錠 解錠 交互に施錠 ・ 解錠を繰り返す 停 電 時 解錠 施錠 直前状態を保持 集合住宅など、 遠隔操作で施錠 主 な 使 用 場 所 避難を優先する場所 セキュリティーを優先する場所 または解錠させるような場所 デ メ リ ッ ト 帰宅時施錠の場合は 避難時には非常用解錠装置を ダブルロックが必要 使用する必要がある 非常時の運用を予め決めにくい 備 考 電磁石ロックは全てこの仕様 カードリーダー等の機器を使用する 場合は、 この仕様がおすすめ モーター錠は全てこの仕様 遠 隔 操 作 で 施 解 錠 す る と い う 動 作 以 外 で 瞬 時 通 電 施 解 錠 型 を 使 用 す る ケ ース は 少 な い た め 、 工 場 に お いては 瞬 時 通 電 施 解 錠 を 使用することはあまり多くありません。(スライドドアの鎌錠は除く) 駆動方式による種類 電気的に施錠・解錠させるには、主に３種類の方法があります。 ソレノイド錠 電磁石 (電磁石ロック ) モーター錠 ソ レ ノ イ ド に よ り ピ ン な ど を 動 か し M I W A ロ ッ ク の E M L や マ グ ナ ロ ッ 信 号 を 送 る こ と で モ ー タ ー を 駆 動 て ロ ッ ク を か け る 方 式 で、 多 く の 錠 ク の よ う に、 磁 力 を 付 加 して ロ ッ ク さ せ て閂 やサム タ ーン を 回 し ます。 前 型 電 気 錠 に 使 用 さ れ て い ま す。 するものです。 施 錠 す る た め に 回 転 運 動 が 必 要 自 動 ド ア で 使 用 さ れ る ピ ン が 上 下 こ の タ イ プ に は 通 電 時 施 錠 型 し か な 引 き 戸 用 の 鎌 錠 な ど が モ ー タ ー す る 電 気 錠 も ソ レ ノ イ ド 錠 の 一 種 ありません。 錠です。 です。 ※EMLやマグナロックのような電気錠もソレノイド錠(ソレノイドロック)の一種ではありますが、ここではソレノイドが装置の一部として組み 込まれている機構を持つものを「ソレノイド錠」、通電によって磁力を付加し、磁石によって施錠させるものを「電磁石ロック」と使い分けます。 3

主な電気錠の種類 レバー、丸ノブタイプ グレモンタイプ 錠を動作させるとハンドルがロックします。 ハンド グ レ モ ン ハ ン ド ル を ロ ッ ク す る こ と で 鍵 が か か ル が ロ ッ ク す る こ と で 開 か ず 鍵 が か か る と い う 仕 り ま す。 扉 開 閉 信 号 は ハ ン ド ル 開 信 号 な の で 組みになっています。 扉を制御するための扉開閉 ハ ン ド ル を 少 し で も 開 く と 信 号 が 出 力 さ れ ま 信 号 は 開 扉 し て 初 め て 出 力 さ れ ま す。 通 電 時 施 す。 ア ン チ パ ニ ッ ク の 設 定 は あ り ま せ ん。 通 錠型、 通電時解錠型を切り替えたり、 アンチパニッ 電 時 解 錠 型、 通 電 時 施 錠 型、 瞬 時 通 電 施 解 クの設定ができたりするものなどがあります。 錠型があります。 電磁ロック モーター錠 電 磁 石 の 力 で 受 け を 吸 い つ け て ロ ッ ク し ま す。 錠を動作させるとモーターでデッドボルトが出て 電 気 錠 の つ い て い な い 扉 に 後 付 け 可 能 な 電 気 錠 き て 鍵 が か か り ま す。 電 気 を 流 す プ ラ ス マ イ ナ で す。 解 錠 用 シ リ ン ダ を 付 け ら れ な い の で 別 途 スを逆にして電気を流すとデッドボルトが引っ込 非常用解錠ボタン等を用意する必要があります。 みます。 開扉状態が感知できるようにフロントに トリガーが付いています。 閉扉状態でないとデッ ドボルトが出ない仕組みになっています。 通 電気錠は制御盤と電気信号の通信に電 電 線を使用しています。 扉本体から外へ 制御盤の仕様によって、 9 芯を 2 芯に変換して 電線を通電する必要があり、 通線する 制御盤に入力する必要があり、 変換するための 金 ための金物を通電金具と言います。 開 アダプタを変換コネクタと言います。 サンワイ き扉の場合は必ず戸尻側につきます。 ズの場合は制御盤に合わせて使用するコネクタ 具 の種類が変わります。 変換コネクタ 電気錠ケーブルについて 通電金具から制御盤まで電線でつなぐため、 電気錠のケーブルが必要になります。 ケーブルには 9 芯ケー ブルと２芯ケーブルがあり両端はコネクタになっています。 ９芯ケーブルとコネクタの配列でタイプが分か れます。 ２芯ケーブルは白黒の線が束ねられているケーブルです。 ２芯ケーブルを使用するのは変換コネ クタを使用した場合のみです。 4

制御盤とは 電気錠を制御するための基盤が入った装置です。 操作盤と言う場合もあります。 　I　S　I　-　2　　はサンワイズ製のインターロック制御盤です。 扉２枚のインターロック制御を行います。 主 待 機 時 解 錠 が 基 本 の イ ン タ ー ロ ッ ク 制 御 盤 で す。 通 電 時 施 錠 タ イ プ の 電 気 錠 に 対 応 し ま す。 非 常 解 錠 信号に信号が入力されるとすべての扉が解錠されます。 開扉信号出力と施錠信号出力端子が付いてい な ます。 オプションボックス ISI-L２を使用すると待機時施錠にすることができ、 ISI-L２とつながる電気錠 は通電時施錠タイプに加え通電時解錠タイプにも対応します。 制 I SI- 4、 8、 16、 32　　はサンワイズ製のインターロック制御盤です。 ISI-４は４回線 御 ( 扉４枚 )、 ISI-８は８回線 ( 扉８枚 )、 ISI-１６は１６回線 ( 扉１６枚 )、 ISI-３２は３２回線 ( 扉３２枚 ) まで制御 できる制御盤です。 インターロックのプランはその場で変更可能です。 ISI-２と同様に非常解錠信号が入力で 盤 きます。 ISI-４と ISI-８の場合、 開扉信号出力は別途オプションになります。 の BAN -D S1 は MIWA 製の扉１枚を制御する制御盤です。 制御モードが複数ありますが、 ほとんどの 場合Ａモードと言われる閉扉自動施錠で運用されます。 MIWA 製の電気錠だけでなく、 シブタニ、 GOAL 等多くの 種 電気錠に対応します。 ２芯線で接続しますが極性はありません。 類 BAN -D S2 は MIWA 製の扉２枚を制御する制御盤です。 扉２枚を別々に制御する方式とインターロッ ク制御する方式とを選択できます。 インターロックする場合 UU モード、 UL モード、 LL モード※の選択ができます。 に つ その他 GOAL もシブタニも制御盤は製造しており、 特注も対応しています。 セコムやアルソックなどセキュリティ 会社も制御盤を製造しているところがありますし、 単体でドアを制御できるスタンドアロンタイプのカードリーダーも い 制御盤と言えます。 扉１枚の制御盤は多くのメーカーが製造しているようです。 ※「U モード」 待機時解錠モード。 関係するすべての扉が閉扉しているときに解錠状態となる運用方法です。 一般的なインターロクで使用されます。て 　「L モード」待機時施錠モード。 関係するすべての扉が閉扉しているときでも施錠し、カードリーダー認証等のアクションを元に解錠状態となる運用方法です。 　 カードリーダーの他、 生体認証などと組み合わせる際に使われます。 R F I D 社員証などに使われることが多く、 非接触型のカード等で固有の ID を元に装置が許可、 不許可 を判断します。 カードタイプの他、 携帯電話、 タグ、 キーホルダーなど様々なタイプがあります。 指紋照合 指紋を元に判断します。 照合する指紋部分に傷があると NG の場合があります。 虹彩認証 瞳の虹彩を元に判断します。 サングラス等は NG の場合があります。 静脈認証 手または指の静脈を元に判断します。 顔認証 顔を元に判断します。 マスクは NG の場合があります。 暗証番号 テンキー等に暗証番号を入力することで認証します。 磁気カード 磁気カードを通すことで認証します。 リモコン リモコンを使用して認証します。 認証装置 5

インターロックとは 一般的にインターロックとは 「安全装置」 の意味で、 例えばプレスブレーキが下降中に指が挟まれないように強 制停止する機構もインターロックと呼びます。 ファイバーレーザー加工機が稼働中に人体に有害なレーザー光線 を発するため入室できないよう電気錠で扉を施錠する機構もインターロックです。 サ ン ワ イ ズ で は 主 に ク リ ー ン ル ー ム で 清 浄 で な い 空 気 が 内 部 に 侵 入 し な い よ う に す る た め の イ ン タ ー ロ ッ ク が 多 いです。 清浄度の低いダーティ側の扉が開いたとき、 その次のクリーンルーム側の扉が施錠することで同時開扉 を防ぎ、 清浄でない空気がクリーンルームに侵入しないようにします。 制御盤では１枚目の扉の開閉信号が開扉になった瞬間それに対応する次の扉のソレノイドに電気を流して鍵をか けます。 １枚目の扉が閉扉になった瞬間それに対応する次の扉のソレノイドに流していた電気を止めます。 ブレイクする理由 ・ 非常解錠信号が入力されている場合。 ブレイク ・ 電気錠のサムターンを回して強制解除されている場合。 ・ 誤ってアンチパニックの設定をした場合。 ・ 待機時解錠運用で同じタイミングで開扉した場合。 インターロックにおけるブレイクとは何らかの理由 ・ レバーハンドル電気錠はレバーハンドルを回した状態では で本来インターロックがかかっている扉が同時に 鍵がかからず、 さらにその状態を保ち続けた場合。 開扉してしまうことをブレイクすると言います。 自動ドアのインターロック オプションコネクタ等を使用してインターロックに自動ドアを組み入れることもできます。 サンワイズ製のインターロック制 御盤の場合、 オプションコネクタ ISI-AD１を使用します。 自動ドアから全閉扉 ON の信号を ISI-AD１へ、 ISI-AD１を自動 ドアのセンサーから自動ドアの開扉信号までに結線することで、 他の扉が開いたときにセンサーの信号が自動ドアへ入力さ れないため、 センサーが反応しているにも関わらず扉が開扉しない＝施錠状態という方法でインターロック制御します。 自動ドア 開きドア 以外のインターロック オプションコネクタ ISI-AD１を使用するといろいろな機器とインターロックができます。 シートシャッター に は イ ン タ ー ロ ッ ク 入 力 端 子 が あ る も の が あ り 比 較 的 容 易 に で き る こ と が 多 い で す。 手 動 ・ 自 動 レ ー ル が取り付けられているものはレールの中に電磁錠を入れ回路を組む必要がありますが可能です。 またク リ ー ン ル ー ム に 併 設 さ れ て い る こ と の 多 い エ ア シ ャ ワ ー 扉 や エ ア シ ャ ワ ー ユ ニ ッ ト の 前 室、 エ ア シ ャ ワ ー ユニットそのものを組み込んだ実績もあります。 防熱自動引き戸や防火の引き戸との実績もあります。 そ の 他 イ ン タ ー ロ ッ ク 制 御 盤 の 様 々 な 用 途 は こ ち ら の カ タ ロ グ で ご 覧 い た だ け ま す。 6

サンワイズ の 制御盤 ASI-8 ASI-8 ISI-16/ISI-32 ISI-32 / ISI-16 ISI-4/ISI-8 ※こちらの画像はISI-32です。 ISI-4 / ISI-8 7

ISI-2 ISI-2 ISI-L2 ISI-L2 露出タイプ 埋込タイプ エ変換アダ プターBOX ア 可燃性ガスなどの 発火、引火、爆 発 の 恐れのある危険 物を扱う工場 や 研究施設の防爆エリアでは、 入退室管理やインターロック制御をした ー い場合、出入口に電気錠を使 用すると火花の発生や発熱など により爆 発、発火してしまう可能性があるため、使 用できる電気錠には制限があ 錠 ります。そんな防爆エリアの開きドアに使用できるのがエアー錠です。 エアー 錠 変 換アダ プターB OX は、電気信号をエアー 信号へ、或いはエ アー 信号を電気信号へ変 換 し、エアー 錠の施 錠・解 錠を 制 御するため のアダ プターＢＯＸです。このアダ プターＢＯＸは防爆エリア外に設置し、 防爆エリアはエアー配管する必要があります。 気密自動開きドア 非接触の手かざしセンサーや上部センサー、アルコール噴射機など と連動させることもでき、感染症対策はもちろん、両手がふさがって オ いてもドアの開閉が容 易にできるオプションです。安 全センサー付 プ きなので万一開く方向に人がいても自動でストップ。開閉速 度も設 定が可能で、インターロック制御にも対応します。 シ さらに電磁 錠を 使 用すれば、手 を触れない自動 開閉でありながら もJIS最高等 級のA - 4等 級をクリアで きます。単なる自動開閉の出 ョ 入口から、気密 性が求められ、さらにドアに触れずに開閉させたい 医薬・食品製造工場のクリーンルームなど、幅広くご 利用頂けます。 ン 8

ドアの製作から施工まで！ また制御 盤の結 線 工事も 電気錠 に 対 応 ！ フ ル フ ラ ッ ト ド ア 　 D R F 5 0 カ タ チ この「　無　突　起 」は、 クリーンルームの 必然的未来。 ドアの常識を根本から覆す 清掃性＋気密性 Full flat door フルフラットドア DRF50 片開き（隠し丁番仕様） 両開き（オートヒンジ仕様） フルフラットドアDRF50は、取手と錠前以外の凹凸を排除したアルミフ ラッシュドアです。チリや埃などが溜まる原因となる金物や覗き窓のわず かな突起も徹底的に取り除いた清掃性の高い扉で、GMPを意識して開 標準電気錠 ラッチ錠　美和ロックAUR(AUT) ※ 発されました。下枠なしでもJ IS最高のA-4等級(片開き-ボトム グレモン錠　シブタニEE55 ※ タイト-グレモンハンドル仕様)という高い気密性を有する優れものです。 標準通電金具 美和ロック　TEK ※ 昨今問題となっている異物混入のリスク回避に大いに役立ち、製造品の ※ このほかの電気錠や通電金具にも柔軟に 高品質安定生産に貢献します。 対応します。詳しくはお問い合わせください。 窓枠の無い窓 平坦形状の外枠 隠された自閉装置 隠された丁番 9

承っております！ お気 軽にご相談ください。 電気錠 に 対 応 ！ アル ミ フ ラ ッ シュ ド ア 　 D R 3 4 / D R 4 0 アルミ枠の軽量鋼製フラッシュドアです。４m級の大型ドアにも対応でき、グレモンハンドルを使ってエアタ イトドアにもできるドア厚４０mmのＤＲ４０と、人の出入りに特化したドア厚３０mmの薄型フラッシュドアＤＲ ３４があります。窓付きやガラリ付も選択でき、様々な電気錠に対応できる汎用ドアとなっています。 標準電気錠 ラッチ錠　美和ロックAUR(AUT) ※ ※ このほかの電気錠や通電金具にも柔軟に グレモン錠　シブタニEE55（DR40のみ） ※ 対応します。詳しくはお問い合わせください。 標準通電金具 美和ロック　TEK ※ 電気錠 に 対 応 ！ ア ル ミ フ ラ ッ シ ュ ド ア 　 D R Z 4 0 軽量間仕切り用のアルミ枠フラッシュドアです。アルミ枠を可変させることにより、枠見込１１０mmから２ ００mmまで対応します。ドア本体はＤＲ４０と同じものを使用しますので、大型ドアやエアタイト仕様にも 対応できる万能ドアです。 標準電気錠 ラッチ錠　美和ロックAUR(AUT) ※ ※ このほかの電気錠や通電金具にも柔軟に グレモン錠　シブタニEE55 ※ 対応します。詳しくはお問い合わせください。 標準通電金具 美和ロック　TEK ※ 電気錠 に 対 応 ！ ア ル ミ 框 ド ア 　 D K 3 4 / D K 4 0 框タイプのアルミドアです。６４mmの狭框ドアＤＫ３４と、大型ドアやグレモンハンドルも使用できるＤＫ４０ があります。狭框ドアＤＫ３４には専用樹脂カセットに電気錠を内蔵させるので、框ドア特有の全面ガラスド アも可能な框ドアとなっています。 標準電気錠 DK34 ラッチ錠　美和ロックAUR(AUT)のみ ラッチ錠　美和ロックAUR(AUT) ※ DK40 グレモン錠 シブタニ EE55（ＤＫ４０のみ） DK34・DK40共通 標準通電金具 美和ロック　TEK ※ 電気錠を専用のカセットに収納 ※ このほかの電気錠や通電金具にも柔軟に対応します。詳しくはお問い合わせください。 10
