スイングドア

スイングドアシリーズ SCP SCG FCG LWP

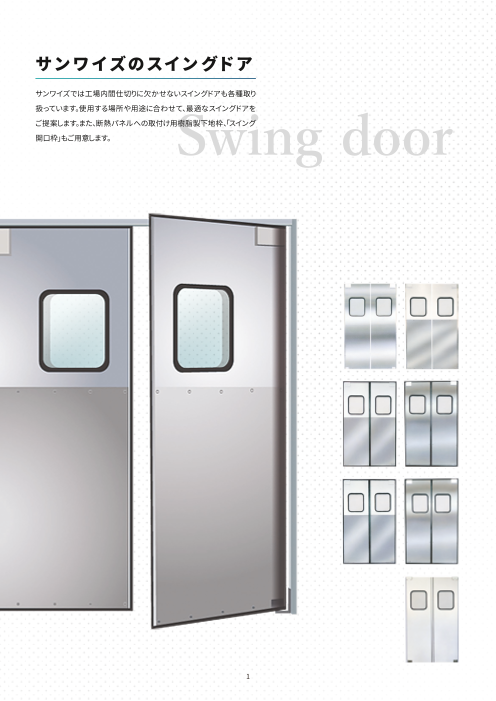

サンワイズのスイングドア サンワイズでは工場内間仕切りに欠かせないスイングドアも各種取り 扱っています。使用する場所や用途に合わせて、最適なスイングドアを ご提案します。また、断熱パネルへの取付け用S樹脂製下w地枠、「スイング 開口枠」もご用意します。 ing door 1

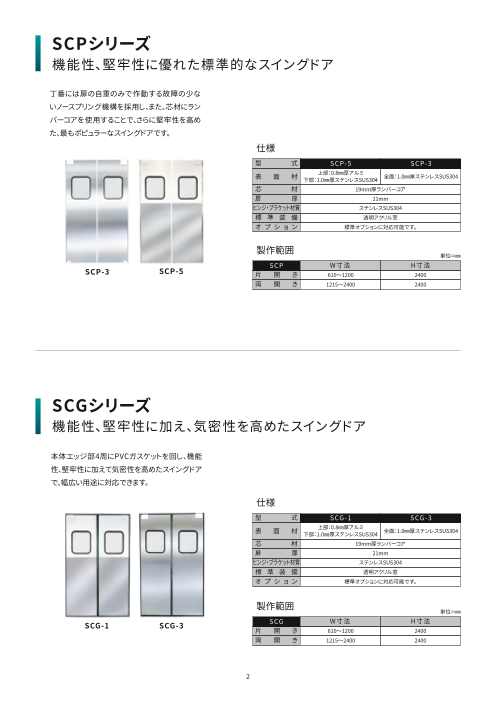

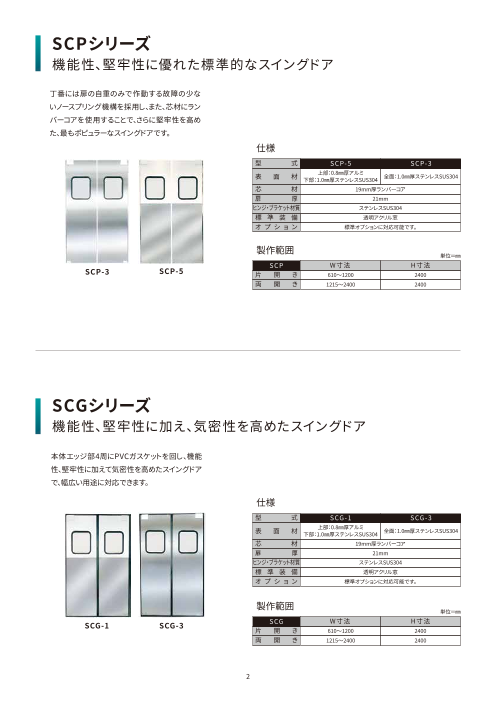

SCPシリーズ 機能性、堅牢性に優れた標準的なスイング ドア 丁番には扉の自重のみで作動する故障の少ない ノースプリング機構を採用し、また、芯材にラン バーコアを使用することで、さらに堅牢性を高め た、最もポピュラーなスイングドアです。 仕様 型 式 S C P- 5 S C P- 3 表 面 材 上部：0.8㎜厚アルミ 下部：1.0㎜厚ステンレスSUS304 全面：1.0㎜厚ステンレスSUS304 芯 材 19mm厚ランバーコア 扉 厚 21mm ヒンジ・ブラケット材質 ステンレスSUS304 標 準 装 備 透明アクリル窓 オ プ シ ョ ン 標準オプションに対応可能です。 製作範囲 単位＝㎜ S C P W 寸 法 H 寸 法 SCP-3 SCP-5 片 開 き 610～1200 2400 両 開 き 1215～2400 2400 SCGシリーズ 機能性、堅牢性に加え、気密 性を高めたスイング ドア 本体エッジ部4周にPVCガスケットを回し、機能 性、堅牢性に加えて気密性を高めたスイングドア で、幅広い用途に対応できます。 仕様 型 式 S CG - 1 S CG - 3 表 面 材 上部：0.8㎜厚アルミ 下部：1.0㎜厚ステンレスSUS304 全面：1.0㎜厚ステンレスSUS304 芯 材 19mm厚ランバーコア 扉 厚 21mm ヒンジ・ブラケット材質 ステンレスSUS304 標 準 装 備 透明アクリル窓 オ プ シ ョ ン 標準オプションに対応可能です。 製作範囲 単位＝㎜ SCG-1 SCG-3 S CG W 寸 法 H 寸 法 片 開 き 610～1200 2400 両 開 き 1215～2400 2400 2

FCGシリーズ 断 熱 材を使 用した密閉型スイング ドア 断熱効果を高めるために扉の芯材にポリウレタ ンフォームを使用した、気密性、断熱性重視の スイングドアです。 仕様 型 式 FCG - 1 FCG - 3 表 面 材 上部：0.8㎜厚アルミ 下部：1.0㎜厚ステンレスSUS304 全面：1.0㎜厚ステンレスSUS304 芯 材 特殊ポリウレタンフォーム 扉 厚 40mm ヒンジ・ブラケット材質 ステンレスSUS304 標 準 装 備 透明アクリル二重窓 オ プ シ ョ ン 一部対応できないオプションがあります。 詳しくはお問い合わせください。 製作範囲 単位＝㎜ FCG-1 FCG-3 FCG W 寸 法 H 寸 法 片 開 き 610～1200 2400 両 開 き 1215～2400 2400 LWP 機能性を追求した軽量スイング ドア 扉本体が硬質アルミプレートで軽量スマートな スイングドアです。 仕様 型 式 LW P- 3 表 面 材 全面：1.5mm厚硬質アルミプレート 芯 材 なし 扉 厚 29mm（周囲） ヒンジ・ブラケット材質 ステンレスSUS304 標 準 装 備 透明アクリル窓 オ プ シ ョ ン 一部対応できないオプションがあります。 詳しくはお問い合わせください。 製作範囲 単位＝㎜ LW P W 寸 法 H 寸 法 LWP-3 片 開 き 610～1015 2005 両 開 き 1215～2250 2005 3

標 準 オ プ シ ョ ン 金属枠（アルミ・スチール・ステンレス）・樹脂枠 耐風圧ヒンジ 折り曲げや専用形材で、下地枠も用意できます。 風によるドアの開きを抑え、閉じた状態を保つための V型ヒンジです。 スプリングバンパー ドアの保護や台車衝突の衝撃をやわらげるための ジャムガード 高圧ポリエチレン製のバンパーです。 ドア下部のブラケットを保護するため、また、重量物が 頻繁に当たる場合には、こちらをご使用下さい。 バンパーストリップ・プロテクター ドアの保護用に台車が当たる位置に取り付けるバン 錠・丸落し パーストリップや、ステンレス板、高圧ポリエチレンシー セキュリティーが必要な部屋や扉の閉保持に、面付け トのプロテクターも用意できます。 錠や丸落しが用意できます。 4

開口化粧枠各種 スイングドア取付け用の開口枠ならびに 各種開口化粧枠もご用意しております。 スイング開口枠 スイング ドア用の樹脂製開口化 粧枠 パネル構築物に取付ける際に使用できるポリスチレン樹脂製の開口化粧枠です。樹脂製のコの字型 キャップチャンネルとセットで使用します。パネルの開口部用キャップチャンネルは４０mm～４２mm用、 ４４mm用、５０mm用の３種類を用意。開口化粧枠とキャップチャンネルは、ブラックとライトグレーの ２種類から選ぶことが出来ます。 ※ 樹 脂 製 開口化 粧 枠 ご 注 文 時 の 注 意 点 ・ 樹脂製開口化粧枠は、取付け相手（壁材）によっては使用できない場合があります。詳しくはお問い合わせください。 ・ 壁パネルの厚み、開口化粧枠の色（ブラック又はライトグレー）をご指定ください。 ・ ご注文時にはスイングドアの種類、開き勝手をお知らせください。 ・ スイングドアのヒンジ取付けに際しては、必ず樹脂製開口化粧枠に付属のタッピンネジをご使用ください。 ・ キャップチャンネル、開口化粧枠の色に合わせたコーキング（ブラック又はライトグレー）を同梱致します。 4 0 ～ 4 2 ㎜ パ ネ ル 用 4 4 ㎜ パ ネ ル 用 5 0 ㎜ パ ネ ル 用 強 補チ ャ ン ネ ル （ Ａ Ｂ Ｓ 樹 脂 ） 補 強 チ ャ ン ネ ル （ Ａ Ｂ Ｓ 樹 脂 ） 補 強 チ ャ ン ネ ル （ Ａ Ｂ Ｓ 樹 脂 ） ス イ ン グ 開 口 枠 （ ポ リ ス チ レ ン 樹 脂 ） 5

その他開口化粧枠 ３種の材質の開口化 粧枠 アル ミ ニ ウム 製 開 口 化 粧 枠 ス チ ー ル 製 開 口 化 粧 枠 ス テ ン レス 製 開 口 化 粧 枠 材 質 2.0㎜厚 アルミニウム板A1100 1.6㎜厚 溶融亜鉛めっき鋼板 1.5㎜厚 SUS304 （アルマイト仕上げ） 材 質 （防錆塗装または焼付塗装） 材 質 （ヘアライン仕上げ） ２.０mm厚のアルマイト処理済アルミ板材 １.６mm厚、溶融亜鉛めっき鋼板製の開口 １.５ｍｍ厚のステンレス鋼板製開口化粧 による開口化粧枠です。スイングドア取付 化粧枠です。仕上げ処理として錆止めのほ 枠です。水や薬品を扱う場所の開口化粧 けの下地用として使用する場合はヒンジ箇 か、溶 剤焼 付け塗装（色をご 指定くだ さ として利用できます。 所に補強材（スチール製２.３mm）をつけ い）、粉体焼付け塗装（当社指定色のみ）の て出荷します。 ご要望にもお応えします。 ３種の材質 ※ 金 属製 開口化 粧 枠 ご 注 文 時 の 注 意 点 ・ 金属製開口化粧枠をご注文の際には、壁への取付け方法（溶接による 固定または間接ネジ固定）をお知らせください。 ・ スイングドアの取付け用として使用する場合は、必ずその旨をお知らせく ださい。お申し出がない場合は、ヒンジ用補強材なしでの出荷となります。 ・ スイングドア取付け用として使用する場合は、スイングドアの種類、開き 勝手をお知らせください。 仕様 結合アングル 縦枠化粧フタ 開 口 化 粧 枠 材 料 仕 上 げ 厚 み 25 Ｗ 25 アルミ製枠 アルミニウム板 A1100 アルマイト 2.0㎜ 連結プレート スチール製枠 溶融亜鉛めっき鋼板 防錆塗装または焼付塗装 1.6㎜ ステンレス製枠 SUS304 ヘアライン 1.5㎜ 横枠 製作範囲 単位＝㎜ W 寸 法 H 寸 法 開 口 化 粧 枠 600～3000 600～3000 開き止め 縦枠 溶 接 固定 ネジ固定（オプション） 開口枠 開口枠 開口補 強 開口補 強 現 場 手 配 壁 壁 開口補 強 チ ャンネル 6 Ｈ 25
