外折れフラッシュドア

製品カタログ

省スペース化に貢献する便利なドア

大型の開きドアでは、ドアを開けるときにその大きな回転半径が仇となってしまうこともあります。
ある程度開閉頻度が高く、特に頻繁に人や物が通過する通路に面した部屋などでは、ドアを開閉するたびにデッドスペースができてしまうため、スペースを有効に使えません。
そんな悩みを解決するのが、この外折れフラッシュドアWDR40です。
開閉時に使うスペースはドア1枚の半分で済み、たとえば同じサイズの一般的な両開き扉と比較すると、およそ4倍もスペースを有効に使えます。
ドア開放時には2枚の扉を固定でき、壁側にもハンドルポケットを使うことによって、ドアをコンパクトに収納することができます ※1。
断熱パネルシステムへ取付ける場合、下地用鉄骨等、補強の設置を推奨します。詳しくは営業担当者までお問い合わせください。

※1 下地鉄骨に取付ける際は、ハンドルポケットが不要な場合もあります。

---
関連キーワード:外折れ、フラッシュドア、省スペース、ハンドルポケット、ハンドルポケット、コンパクト

このカタログについて

ドキュメント名 外折れフラッシュドア
ドキュメント種別 製品カタログ
ファイルサイズ 3.1Mb
登録カテゴリ
取り扱い企業 サンワイズ株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

製薬工場向け サンワイズのクリーンルーム用ドア
製品カタログ

サンワイズ株式会社

ドアの改修サービス
製品カタログ

サンワイズ株式会社

アルミ框ドアシリーズ カタログ
製品カタログ

サンワイズ株式会社

このカタログの内容

Page1

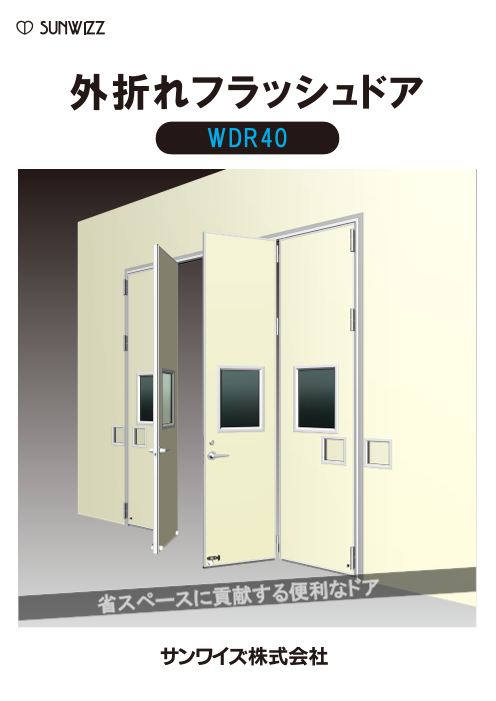

外折れフラッシュドア WDR40 省スペースに貢献す る便利なドア
