断熱パネルシステム

製品カタログ

天井付きのブースを短期間で施工!

もともとはプレハブ冷蔵庫用のプレハブパネルで気密性、断熱性能に優れており、今では工場内事務所や休憩室などのファクトリーブースはもとより、食品工場や医薬品工場、精密機械や半導体工場などの大規模なクリーンルームまで幅広く使われています。

---
関連キーワード:気密性、断熱性、パネル、工場、事務所、休憩室、試験室、ファクトリーブース、食品工場、医薬品工場、精密機械、半導体工場、クリーンルーム、天井付、ブース、短期間、施工、高気密、高断熱、省エネ、騒音防止、温度管理、湿度管理、耐震性、レイアウト変更、不燃、耐火

このカタログについて

ドキュメント名 断熱パネルシステム
ドキュメント種別 製品カタログ
ファイルサイズ 4.4Mb
登録カテゴリ
取り扱い企業 サンワイズ株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
開きドアシリーズ
製品カタログ

サンワイズ株式会社

この企業の関連カタログの表紙
総合カタログ
製品カタログ

サンワイズ株式会社

この企業の関連カタログの表紙
スチールドアシリーズ
製品カタログ

サンワイズ株式会社

このカタログの内容

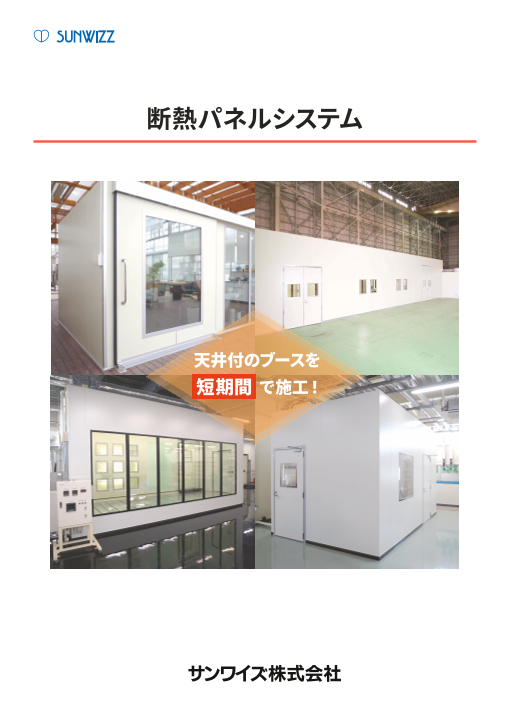

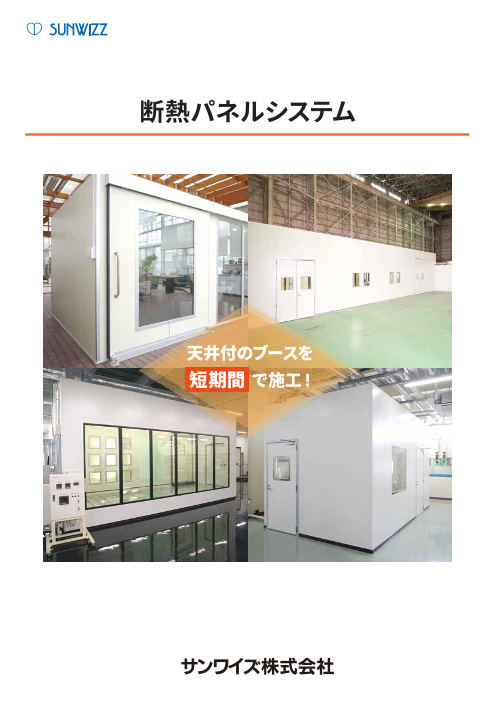

Page1

断熱パネルシステム 天井付のブースを 短期間 で施工!

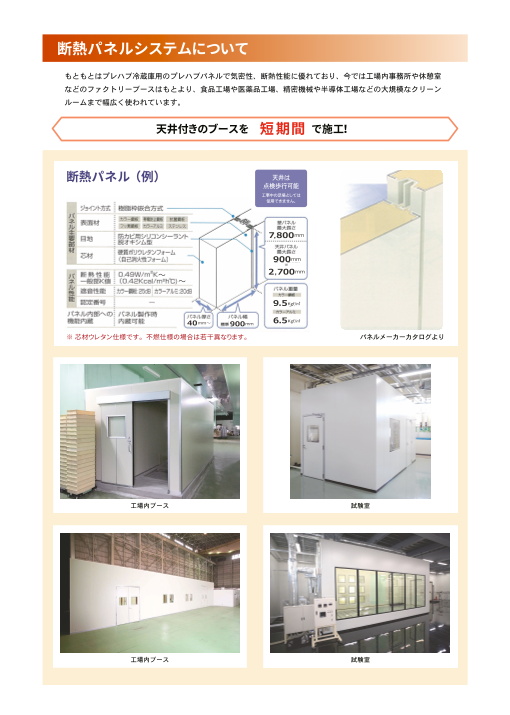

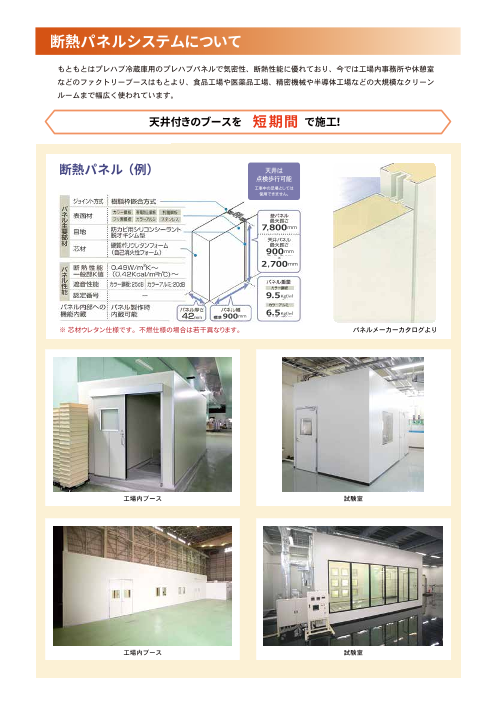

Page2

断熱パネルシステムについて もともとはプレハブ冷蔵庫用のプレハブパネルで気密性、断熱性能に優れており、今では工場内事務所や休憩室 などのファクトリーブースはもとより、食品工場や医薬品工場、精密機械や半導体工場などの大規模なクリーン ルームまで幅広く使われています。 天井付きのブースを 短 期間 で施工! 断熱パネル (例) 天井は 点検歩行可能 工事中の足場としては 使用できません。 7,800mm 900mm ~ 2,700mm ~ 9.5Kgf/㎡ 40mm~ 900mm 6.5Kgf/㎡ ※ 芯材ウレタン仕様です。 不燃仕様の場合は若干異なります。 パネルメーカーカタログより 工場内ブース 試験室 工場内ブース 試験室 �

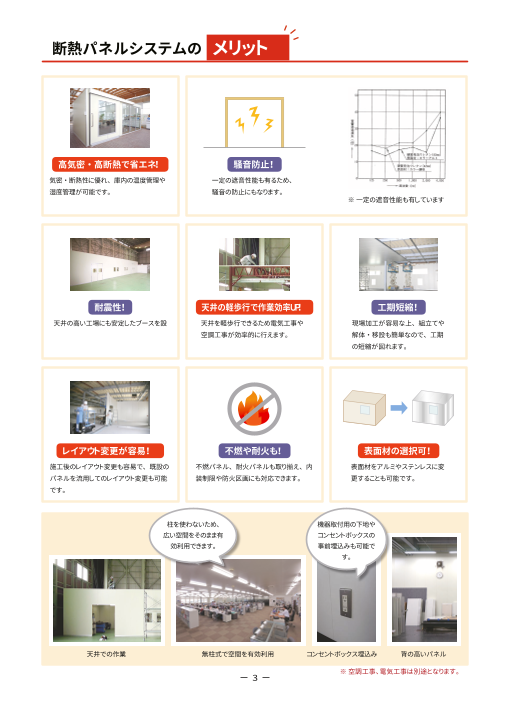

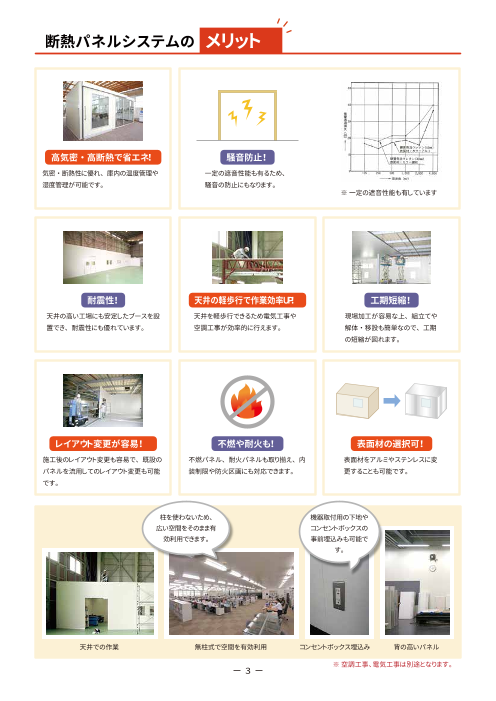

Page3

断熱パネルシステムの メリット 高気密 ・ 高断熱で省エネ! 騒音防止! 気密 ・ 断熱性に優れ、 庫内の温度管理や 一定の遮音性能も有るため、 湿度管理が可能です。 騒音の防止にもなります。 ※ 一定の遮音性能も有しています 耐震性! 天井の軽歩行で作業効率UP! 工期短縮! 天井の高い工場にも安定したブースを設 天井を軽歩行できるため電気工事や 現場加工が容易な上、 組立てや 置でき、 耐震性にも優れています。 空調工事が効率的に行えます。 解体 ・ 移設も簡単なので、 工期 の短縮が図れます。 レイアウト変更が容易! 不燃や耐火も! 表面材の選択可! 施工後のレイアウト変更も容易で、 既設の 不燃パネル、 耐火パネルも取り揃え、 内 表面材をアルミやステンレスに変 パネルを流用してのレイアウト変更も可能 装制限や防火区画にも対応できます。 更することも可能です。 です。 柱を使わないため、 機器取付用の下地や 広い空間をそのまま有 コンセントボックスの 効利用できます。 事前埋込みも可能で す。 天井での作業 無柱式で空間を有効利用 コンセントボックス埋込み 背の高いパネル ※ 空調工事、電気工事は別途となります。 �
Page4

他にもこんなことが R巾木の設置 床と壁の隅にはチリや埃が溜まりやすくなっています。R巾 木は、 隅にRをつけることでチリや埃が溜まりにくく、 掃除 をしやすくする部材です。 後付けで容易に設置できるR巾 木を豊富に取り揃えています。 冷蔵庫 断熱パネルは、 もともとプレハブ冷蔵庫用のパネルです。 0.5坪から大型の冷蔵倉庫まで、 断熱パネルシステムで冷蔵庫にも対応、 ガラス張りの冷蔵庫だって創ります。 ※ 冷却ユニット工事は別途となります。 豊富な建具 断熱パネルシステム専用に開発したサンワイズ製のドアや窓などの建具を豊富に取り揃えています。 小さな点検口からスライドドアや超大型の軽量ドアまで、 様々な建具に対応しています。 機械 ・ 設備機器 ・ 備品 等の搬入出用に外せる 壁として大活躍! エアタイトドア スライドドア 脱着パネル (マシンハッチ) 通常のスチールシャッター や、 スチールシャッターの約 20 倍のスピードで開閉する 高速シートシャッター等の取 付も可能です。 超大型スライド框ドア シートシャッター 早見表 断熱パネル パーティション ビニールカーテン 天井付ブースにしたい ◎ △ △ ブース内の温湿度を管理したい ◎ △ △ 天井の高い場所に独立したブースを作りたい ◎ △ △ 簡単な間仕切りにしたい ○ ◎ ◎ 機械の騒音を軽減したい ◎ ○ △ 将来レイアウト変更の可能性がある ○ ◎ △ においなどを外に出したくない ◎ ○ △ 不燃にする必要がある ◎ ◎ △ ※ 表は目安です。 �
Page5

建物の梁など 天井梁 建物の梁を利用して、 大型の部屋も 2700mm 程度 長さ2700mm 程度までなら、 天井梁なしで天井付ブースができます 建物の天井が高い場合は、 内部に鉄骨で補強することも �
Page6

D 5 施工事例 某研究所 試験室 C 5000 5000 479 479 1000 478 478 522 522 479 479 500 900 900 900 900 900 900 900 900 900 900 416 A FL FL C立面図 B立面図 3000 3042 300 900 900 900 1070 465 900 465 100 B 3042 3000
Page7

424-0204 TEL. 054-360-3222 FAX. 054-360-3227 https://www.sunwizz.co.jp/ 6 施工事例 某発動機メーカー 測定室 立面 C 方位 B 片開扉 A 8690 843W×1988H FIX窓 A立面図 両引き自閉スライド 600W×800H 1800W×2100H 748 ※ 大型機械を内部に設置するため、青斜線部分は後施工 790 B立面図 900 900 900 900 900 900 900 7020 平面図 C立面図 7950 471 900 900 900 900 900 900 900 471 900 900 900 900 900 900 900 900 740 7950 3442 3442 3442
Page8

424-0204 TEL. 054-360-3222 FAX. 054-360-3227 https://www.sunwizz.co.jp/ 60010-AFM-005-11 2022/04
