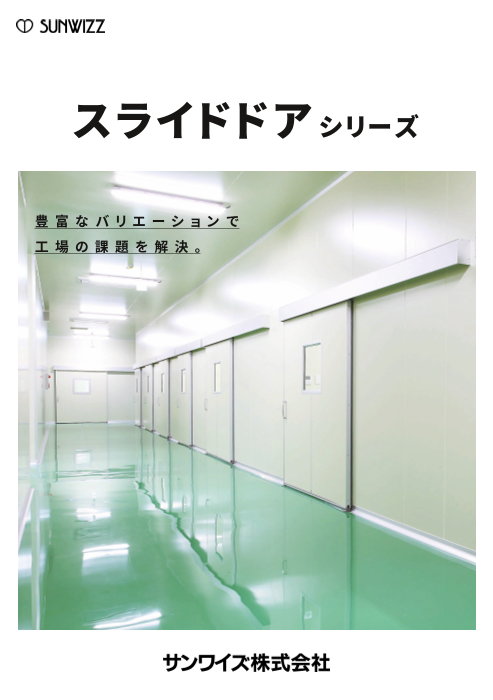

スライドドアシリーズ

スライドドアシリーズ 豊 富 な バ リ エ ー シ ョ ン で 工 場 の 課 題 を 解 決 。

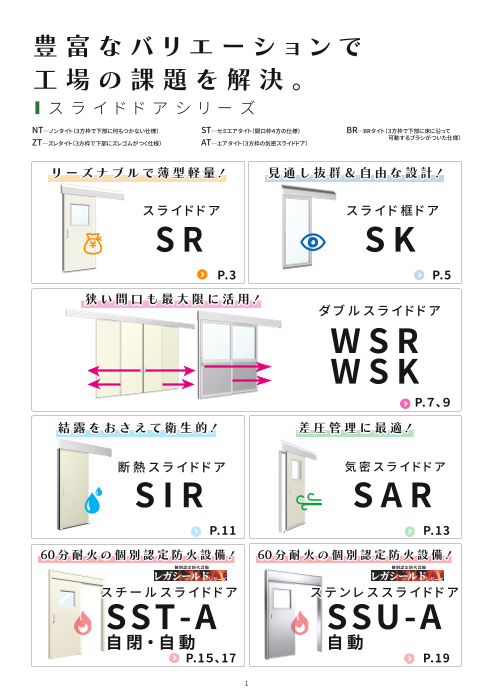

豊富なバリエーションで 工場の課題を解決。 サンワイズのスライドドアは ■ ス ラ イ ド ド ア シ リ ー ズ 全ての商品がオーダーメイド！ 多様なラインナップで お客様の要望にお応えします。 NT…ノンタイト（３方枠で下部に何もつかない仕様） ZT…ズレタイト（３方枠で下部にズレゴムがつく仕様） ST…セミエアタイト（開口枠４方の仕様） BR…BRタイト（３方枠で下部に床に沿って AT 可動するブラシがついた仕様） …エアタイト（３方枠の気密スライドドア） リーズナブルで薄型軽量！ 見通し抜群＆自由な設計！ ス ラ イ ド ド ア ス ラ イ ド 框 ド ア S R S K P.3 P.5 狭い間口も最大限に活用！ ダ ブ ル ス ラ イ ド ド ア W S R W S K P.７、９ 結露をおさえて衛生的！ 差圧管理に最適！ 断 熱 ス ラ イ ド ド ア 気 密 ス ラ イ ド ド ア S I R S A R P.11 P.13 1

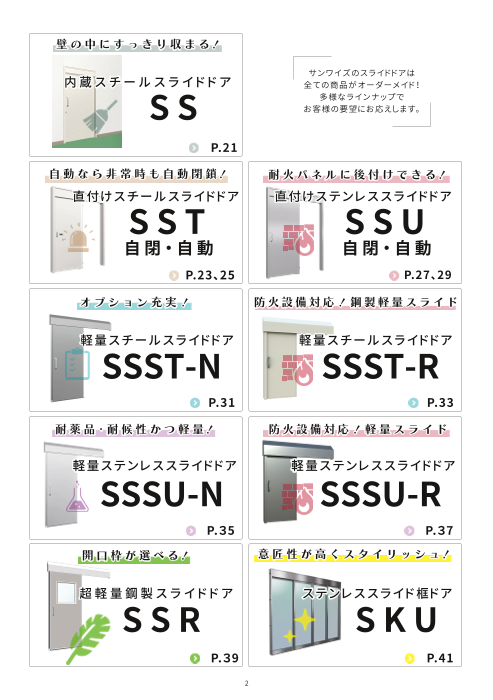

60分耐火の個別認定防火設備！ 壁の中にすっきり収まる！ 個別認定防火設備 レガシールドシリーズ ス チ ー ル ス ラ イ ド ド ア 内 蔵 ス チ ー ル ス ラ イ ド ド ア SST-A S S P.1５ P.1７ 自動なら非常時も自動閉鎖！ 耐火パネルに後付けできる！ 直 付 け ス チ ー ル ス ラ イ ド ド ア 直 付 け ス テ ン レ ス ス ラ イ ド ド ア S S T S S U 自 閉 ・ 自 動 自 閉 ・ 自 動 P.19、21 P.23、25 オプション充実！ 耐薬品・耐候性かつ軽量！ 軽 量 ス チ ー ル ス ラ イ ド ド ア 軽 量 ス テ ン レ ス ス ラ イ ド ド ア SSST-N SSSU-N P.２７ P.２９ 開口枠が選べる！ 意匠性が高くスタイリッシュ！ 超 軽 量 鋼 製 ス ラ イ ド ド ア ス テ ン レ ス ス ラ イ ド 框 ド ア S S R S K U P.３１ P.３３ 2

リ ー ズ ナ ブ ル で 薄 型 軽 量 ！ スライドドア SR30 / SR40 ３方枠 NＴ ＺＴ ４方枠 ＳＴ フラッシュタイプのスライド扉です。表面材 はカラー鋼板やステンレス、アルミなどが 選べます。扉の内部はアルミ形材とスチレ ンフォームで構成され、軽く開閉できるのが 特長です。クリーンルーム用ドアメーカーが 製作する高い寸法精度で、すべて１mm単 位のオーダーメイドでお作りします。 オプションで窓やガラリをつけられます。 戸先安全ゴム（写真は両開き用） 表 裏 戸先側（閉） 戸先側（開） 表 ： 露出持手（ステンレス） ガイドブロックは扉内部に収納されます。 裏 ： 埋込み角引手（ステンレス） ※１組で戸先と戸尻の２箇所。 SR40片引き・手動・片引き・3方枠 S R 4 0片引き・自閉・3方枠 （サニタリーカバー付） 3

SR30 / 40 仕様 製作範囲 単位 ＝ ㎜ 型 式 ＳＲ３０ ＳＲ４０ 枠開口寸法※1 ＳＲ３０ ＳＲ４０ ド ア 厚 （ 総 厚 ） ３１mm（３６mm） ４１mm（４７mm） Ｗ寸法　５００～２０５０ Ｗ寸法　５００～２９５０ 開 閉 形 態 手動・自閉・自動 Ｈ寸法　６００～３０００ Ｈ寸法　６００～４０００ 開 口 枠 アルミ形材（アルマイト・クリアー仕上げ） 片引き ・Ｗ：Ｈの比率は１：５までです。（１：３を超える場合は床付けストッパーを利用してください。） エ ッ ジ 材 アルミ形材（アルマイト・クリアー仕上げ） ・ＳＲ３０でＷ６００未満、ＳＲ４０でＷ６２０未満のものには、エアークッションは付けられません。 レ ー ル カ バ ー アルミ形材（アルマイト・クリアー仕上げ） ・レール分割の場合、突合せ部において吊車走行時にガタつきが発生します。ご了承ください。 レ ー ル ベ ー ス アルミ形材 Ｗ寸法　１０００～４２００ Ｗ寸法　１０００～５９００ 骨 組 み アルミ形材 Ｈ寸法　　６００～３０００ Ｈ寸法　　６００～４０００ 面 材 金属板　０.４mm～０.６mm 両引き （鋼板・アルミ・ステンレス・支給材） ・Ｗ：Ｈの比率は１：２.５までです。（１：１.５を超える場合は床付けストッパーを利用してください。） スチレンフォーム ・ＳＲ３０でＷ１２８０未満、ＳＲ４０でＷ１３１０未満のものには、エアークッションは付けられません。 スチレンフォーム ペーパーハニカム (有効)Ｗ寸法※1　５００～２０００ (有効)Ｗ寸法※1　５００～２０００ 芯 材 不燃ポリスチレンフォームまたは Ｈ寸法　６００～３０００ Ｈ寸法　６００～４０００ フェノールフォーム フェノールフォーム 片引き ・Ｗ：Ｈの比率は１：５までです。（１：３を超える場合は床付けストッパーを利用してください。） セラミックハニカム ・レール分割して出荷することはできません。 引 手 表側：露出持手（ステンレス ＳＵＳ３０４） ・使用環境、扉重量によって、製作可能寸法であっても対応できない場合があります。 裏側：埋込み角引手（ステンレス ＳＵＳ３０４） (有効)Ｗ寸法※1　１１００～４０００ (有効)Ｗ寸法※1　１１００～４０００ Ｈ寸法　　６００～３０００ Ｈ寸法　　６００～４０００ ガイドブロック 取付けＬ型ステー：ステンレス ガイドブロック　：超高分子ポリエチレン 両引き ・Ｗ：Ｈの比率は１：２.５までです。（１：１.５を超える場合は床付けストッパーを利用してください。） ズレゴム・ベロゴム ポリエステル基布　フッ素樹脂塗装付 ・連動仕様の場合、レールを分割して出荷することはできません。非連動での対応となります。 ・使用環境、扉重量によって、製作可能寸法であっても対応できない場合があります。 戸 先 安 全 ゴ ム エラストマー 　窓※１ ＦＸ３０（シングル）・ＦＷ３０（複層） ＦＸ４０（シングル）・ＦＷ４０（複層） Ｗ寸法　６００～２０５０ Ｗ寸法　６００～２８５０ 片引き Ｈ寸法　６００～３０００ Ｈ寸法　６００～４０００ ガ 　 ラ 　 リ ※ １ ＧＡ３０ ＧＡ４０ ※１　「窓」「ガラリ」「錠前システム」はオプションで追加することができます。 錠※前 ・Ｗ：Ｈの比率は１：４までです。 ２　シ「ス自テ動」ム※１ につきましては、原則とし美て和「錠ロ前ッシク　ステＵＤム錠」は※２対 （応引し残てしお有りりま）せん。 ※１ 「窓」「ガラリ」「錠前システム」はオプションで追加することができます。 Ｗ寸法　１１００～４０００ Ｗ寸法　１１００～４０００ 両引き Ｈ寸法　　６００～３０００ Ｈ寸法　　６００～４０００ ※２ 「自動」につきましては、原則として「錠前システム」は対応しておりません。 手動から自閉へ変更するための追加部品もあります（ただしＷ寸法・ ・Ｗ：Ｈの比率は１：２までです。 扉重量に制限があります）。詳しくは営業担当にお問い合わせ下さい。 ※1　制作範囲の基準は基本的に「W(枠開口寸法)」ですが、 　　 自閉のみ「UW(有効開口寸法)」が基準となりますのでご注意ください。 ＳＲ３０／ＳＲ４０共通 Ａ Ｂ Ｃ Ｄ Ｅ Ｆ Ｇ 手動 ８０ ９４ １４７ ７５ ９５ ２５ ３０７ サンワイズ公式ホームページ 自閉 ８０ １１７ １４７ ７５ １１８ ５０ ３３２ SR30の図面に関しては http://www.sunwizz.co.jp/ ドリーム ７５ １１７ １２８ ６５ １１８ ５０ ３０２ 弊社ホームページをご参照ください。 「スライドドアＳＲ 概要」 ナブコ ７５ １１７ １３０ ６５ １１８ ４７ ３０２ フルテック ７５ １１７ １２８ ６５ １１８ ５０ ３０２ THU（ハシダ） ７５ １０７ １３２ ６０ １０８ ４０ ２９２ サニタリーカバー（オプション） ミリオン ７５ １０５ １３２ ６０ １０６ ４０ ２９２ Ｅ 注：この他のメーカーの自動ドアエンジンにも対応します。詳細はお問い合わせ下さい。 SＳＲR４０ 40　片引き　両引き パネル開口 パネル開口 30 Ｗ（枠開口寸法） 30 30 Ｗ（枠開口寸法） 30 Ｂ 25 25 25 25 ＤＷ ＤＷ 30 ＤＷ 41 レール長さ Ｌ =（２Ｗ＋２００） レール長さ Ｌ =（２Ｗ＋２００） Ａ Ｗ（枠開口寸法） Ｗ（枠開口寸法） ▼ＦＬ ※ シリンダーやサムターンが付く場合は、引き残しが必要になる場合があります。 4 4411 4411 22 ＤＨ=（Ｈ＋３０） Ｈ（枠開口寸法） 30 Ｄ Ｃ Ｆ 60 パネル開口 Ｇ レールベース取付基準寸法　（Ｈ+Ｄ） Ｃ

見 通 し 抜 群 ＆ 自 由 な 設 計 ！ スライド框ドア SK30 / SK40 ３方枠 NＴ ＺＴ BR※１ ４方枠 ＳＴ ※１　ＳＫ４０のみ アルミ形材を組み立てて作るアルミ製框スライ ド扉です。全面ガラス仕様や、間に桟を入れて上 はガラスで下はフラットの腰板やガラリにするな ど、自由な組み合わせのご要望にお応えします。 縦横の框枠は斜め45°のトメで組まれており、外 観がとてもスマート。開閉機構は手動・自閉・自 動の３種類をラインナップしています。全面ガラ スや全面ガラリのスライドドア、中桟をつけて上 下を仕切るなど、用途や好みによって自由に設 計することができます。１mm単位のオーダーメ イド寸法でお作りします。 中桟を入れ上部にガラス、下部にガラリを 使用した例。面板はポリカ・アクリル・塩ビ 両引き召し合わせ部 などから選択でき、ガラリも羽根形状と開 口率を選択できます。 戸先側（閉） SK30裏側 SK40裏側 戸先側（開） 表 ： 露出持手（ステンレス） ガイドブロックは扉内部に収納されます。 裏 ： SK30・・・フック引手（ステンレス） ※１組で戸先と戸尻の２箇所。 SK40・・・埋込み角引手（ステンレス） 重機搬入用などの大型ドアも製作可能！ 重機の接近時など向こう側が透けて見える ため安全確保に効果的。 SK40・自動・片引き・3方枠 SK30・手動・片引き・3方枠 5

SK30 / 40 仕様 製作範囲 単位 ＝ mm 型 式 ＳＫ３０ ＳＫ４０ 枠開口寸法※1 ＳＫ３０ ＳＫ４０ ド ア 厚 ３６mm ４７mm Ｗ寸法　５００～１２００ Ｗ寸法　８００～２５００ 開 閉 形 態 手動・自閉・自動 Ｈ寸法　３２０～２５００ Ｈ寸法　１４００～５０００ 開 口 枠 アルミ形材（アルマイト・クリアー仕上げ） 片引き ・Ｗ：Ｈの比率は１：５までです。（１：３を超える場合は床付けストッパーを利用してください。） フ レ ー ム アルミ形材（アルマイト・クリアー仕上げ） ・Ｗ６００未満のものには、エアークッションは付けられません。 ・レール分割の場合、突合せ部において吊車走行時にガタつきが発生します。ご了承ください。 レ ー ル カ バ ー アルミ形材（アルマイト・クリアー仕上げ） レ ー ル ベ ー ス アルミ形材 Ｗ寸法　１０００～２４００ Ｗ寸法　１６００～５０００ Ｈ寸法　　３２０～２５００ Ｈ寸法　１４００～５０００ 組 立 て 方 法 トメカットによるピース組 両引き ・Ｗ：Ｈの比率は１：２.５までです。（１：１.５を超える場合は床付けストッパーを利用してください。） 面 板 不透明：アルミ積層板 ・Ｗ１２８０未満のものには、エアークッションは付けられません。 透明　：ガラス・ポリカ・アクリル・塩ビ・ＰＥＴなど ・Ｗ寸法が４０００を超える場合は、サニタリーカバー（傾斜カバー）には対応できません。 表側：露出持手（ステンレス ＳＵＳ３０４） 引 手 (有効)Ｗ寸法※1　５００～１２００ (有効)Ｗ寸法※1　　８００～２０００ 裏側：フック引手（ステンレス ＳＵＳ３０４） 裏側：埋込み角引手（ステンレス ＳＵＳ３０４） Ｈ寸法　３２０～２５００ Ｈ寸法　１４００～５０００ ガイドブロック 取付けＬ型ステー：ステンレス 片引き ・Ｗ：Ｈの比率は１：５までです。（１：３を超える場合は床付けストッパーを利用してください。） ガイドブロック　：超高分子ポリエチレン ・レール分割して出荷することはできません。 ブ ラ シ － ポリプロピレン製ブラシ ・使用環境、扉重量によって、製作可能寸法であっても対応できない場合があります。 ズレゴム・ベロゴム ポリエステル基布　フッ素樹脂塗装付 (有効)Ｗ寸法※1　１１００～２４００ (有効)Ｗ寸法※1　１６００～４０００ 戸 先 安 全 ゴ ム Ｈ寸法　　３２０～２５００ Ｈ寸法　１４００～５０００ － エラストマー 両引き ガ 　 ラ 　 リ ※ １ 片流れ（開口率５０％） ・ 山型（開口率３０％） ・Ｗ：Ｈの比率は１：２.５までです。（１：１.５を超える場合は床付けストッパーを利用してください。） ・連動仕様の場合、レールを分割して出荷することはできません。非連動での対応となります。 錠前システム※１ お問い合わせ下さい 美和ロック　ＵＤ錠※２ ・使用環境、扉重量によって、製作可能寸法であっても対応できない場合があります。 （引残し有り） Ｗ寸法　６００～１２００ Ｗ寸法　８００～２８５０ ※１　「ガラリ」「錠前システム」はオプションで追加することができます。 片引き Ｈ寸法　３２０～２５００ Ｈ寸法　１４００～５０００ ※２　「自動」につきましては、原則として「錠前システム」は対応しておりません。 ・Ｗ：Ｈの比率は１：４までです。 手動から自閉へ変更するための追加部品もあります（ただしＷ寸法・扉重量 Ｗ寸法　１１００～２４００ Ｗ寸法　１６００～５０００ に制限があります）。詳しくは営業担当にお問い合わせ下さい。 両引き Ｈ寸法　　３２０～２５００ Ｈ寸法　１４００～５０００ ・Ｗ：Ｈの比率は１：２までです。 ※1　制作範囲の基準は基本的に「W(枠開口寸法)」ですが、 ＳK３０／ＳK４０共通 　　 自閉のみ「UW(有効開口寸法)」が基準となりますのでご注意ください。 Ａ Ｂ Ｃ Ｄ Ｅ Ｆ Ｇ 手動 ８０ ９４ １４７ ７５ ９５ ２５ ３０７ サンワイズ公式ホームページ SＫ40の図面に関しては http://www.sunwizz.co.jp/ 自閉 ８０ １１７ １４７ ７５ １１８ ５０ ３３２ 弊社ホームページをご参照ください。 ドリーム ７５ １１７ １２８ ６５ １１８ ５０ ３０２ 「スライド框ドアＳＫ 概要」 ナブコ ７５ １１７ １３０ ６５ １１８ ４７ ３０２ フルテック ７５ １１７ １２８ ６５ １１８ ５０ ３０２ THU（ハシダ） ７５ １０７ １３２ ６０ １０８ ４０ ２９２ サニタリーカバー（オプション） ミリオン ７５ １０５ １３２ ６０ １０６ ４０ ２９２ Ｅ 注：この他のメーカーの自動ドアエンジンにも対応します。詳細はお問い合わせ下さい。 ＳＫ３０ パネル開口 パネル開口 30 Ｗ（枠開口寸法） 30 30 Ｗ（枠開口寸法） 30 Ｂ 50 50 50 50 ＤＷ ＤＷ 5 ＤＷ 36 レール長さ Ｌ =（２Ｗ＋２００） レール長さ Ｌ =（２Ｗ＋２００） Ｗ（枠開口寸法）Ａ Ｗ（枠開口寸法） ▼ＦＬ ※ シリンダーやサムターンが付く場合は、引き残しが必要になる場合があります。 6 3366 3366 22 ＤＨ =（Ｈ＋３０） Ｈ（枠開口寸法） 30 Ｄ Ｃ Ｆ 60 パネル開口 Ｇ レールベース取付基準寸法　（Ｈ+Ｄ） Ｃ

狭 い 間 口 も 最 大 限 に 活 用 ！ ダブルスライドドア （フラッシュタイプ） WSR30 / WSR40 ３方枠 NＴ ＺＴ ダブルスライドドアは、扉１枚分のスペース に扉２枚を収納でき、限られたスペースの 中で最大限の開口を確保することが出来 る、ユーティリティなスライドドアです。２枚 オプションで 窓やガラリを の扉は２:１の速さで連動します。クリーン つけられます。 ルーム用ドアメーカーが製作する高い寸 法精度で、すべて１mm単位のオーダーメ イドでお作りします。 床 面 床は、戸尻がガイドブロック式のため床レー 大 開 口 ルなどによる段差が無く、出入りがスムーズ です。 こんなに開口を確保できる ！ 間口 5600㎜ 開口 3600㎜ 7

WSR30 / 40 仕様 製作範囲 単位 ＝ ㎜ 型 式 ＷＳＲ３０ ＷＳＲ４０ 枠開口寸法 ＷＳＲ３０ ＷＳＲ４０ ド ア 厚 （ 総 厚 ） ３１㎜（３６㎜） ４１㎜（４７㎜） Ｗ寸法　８９０～３８００※１ Ｗ寸法　８９０～３８００※１ レールメーカー 扶桑電機工業・ハシダ技研工業・ナブコ（WSR30のみ） 片引き Ｈ寸法　６２０～３０００ Ｈ寸法　６２０～４０００ 開 閉 形 態 手動・自動 ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 自閉（ハシダ技研工業のみ） Ｗ寸法　１８８０～７６００※２ Ｗ寸法　１８８０～７６００※２ 開 口 枠 アルミ形材（アルマイト・クリアー仕上げ） Ｈ寸法　　６２０～３０００ Ｈ寸法　　６２０～４０００ エ ッ ジ 材 アルミ形材（アルマイト・クリアー仕上げ） 両引き ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 レ ー ル カ バ ー アルミ（アルマイトシルバー） ・レールの最大長はＬ＝６０００です。 レ ー ル ベ ー ス アルミ形材 Ｗ寸法　８９０～２６３０ Ｗ寸法　８９０～２６３０ 骨 組 み アルミ形材 Ｈ寸法　６２０～３０００ Ｈ寸法　６２０～４０００ 金属板　０.４㎜～０.６㎜ 片引き 面 材 ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 （鋼板・アルミ・ステンレス・支給材） ・使用環境、扉重量によって、製作可能寸法であっても対応できない場合があります。 スチレンフォーム スチレンフォーム Ｗ寸法　１８８０～５３９０ Ｗ寸法　１８８０～５３９０ ペーパーハニカム 芯 材 両引き Ｈ寸法　　６２０～３０００ Ｈ寸法　　６２０～４０００ 不燃ポリスチレンフォームまたはフェノールフォーム フェノールフォーム （非連動） ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 セラミックハニカム ・使用環境、扉重量によって、製作可能寸法であっても対応できない場合があります。 引 手 表側：露出持手（ステンレス SUS304） 裏側：埋込み角引手（ステンレス SUS304） Ｗ寸法　８９０～３８００※１ Ｗ寸法　８９０～３８００※１ 片引き Ｈ寸法　６２０～３０００ Ｈ寸法　６２０～４０００ ガイドブロック 取付けＬ型ステー：ステンレス ガイドブロック　：超高分子ポリエチレン ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 ズレゴム・ベロゴム ポリエステル基布　フッ素樹脂塗装付 Ｗ寸法　１８８０～５０００※２ Ｗ寸法　１８８０～５０００※２ 戸 先 安 全 ゴ ム Ｈ寸法　　６２０～３０００ Ｈ寸法　　６２０～４０００ エラストマー 両引き 　窓※１ ＦＸ３０（シングル）・ＦＷ３０（複層） ＦＸ４０（シングル）・ＦＷ４０（複層） ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 ガ 　 ラ 　 リ ※ １ ＧＡ３０ ＧＡ４０ ※１　「レールメーカー」がハシダ技研工業の場合はＷ３１３０㎜までとなります。 錠前システム※１ 美和ロック　ＵＤ錠※２ （引残し有り） 　　　また、Ｗ寸法が２５００㎜を超えるときは一度ご相談ください。 ※１　「窓」「ガラリ」「錠前システム」はオプションで追加することができます。 ※２　「レールメーカー」がハシダ技研工業の場合はＷ６２６０㎜までとなります。 ※２　「自動」につきましては、原則として「錠前システム」は対応しておりません。 　　　また、Ｗ寸法が５０００㎜を超えるときは一度ご相談ください。 ※レールメーカーによって仕様が異なります。詳しくは早見表をご参照ください。 レールメーカー別仕様早見表 　手動、自動も重量によっては製作可能範囲であっても対応できない場合があります。 　詳しくは営業担当までお問い合わせください。 手 動 自 閉 自 動 片引き 両引き 両引き 片引き 両引き （連動） （非連動 片引き 両引き 両引き ） （連動） （非連動） （連動） Wドリーム ○ ○ ○ × × × ○ ○ THSU（ハRシダ）30○/4×0　○共○通×寸法○ ○ ○ ナブコ △ △ △ × × × ○ ○ ※△についてはお問い合わせください。 ＷＳＲ３０／ＷＳＲ４０共通※ Ａ Ｂ Ｃ Ｄ ドリーム 手動・自動 １３７ １８１ ８３ ３１３ サンワイズ公式ホームページ WSR40の図面に関しては THU（ハシダ） 手動・自閉・自動 http://www.sunwizz.co.jp/ １５５ ２２３ ７０ ３７３ ナブコ※ 手動・自動 １２２ ２１０ ６０ ３３６ 弊社ホームページをご参照ください。 「ダブルスライドドアWＳＲ 概要」 注１：自閉の場合、ＤＷの寸法と扉の重量によってＡ・Ｂ寸法が変わります。 詳細はお問い合わせ下さい。 注２：この他のレールメーカーにつきましては、お問い合わせ下さい。 ※ ナブコはＷＳＲ４０には対応していません。 WSR30 サニタリーカバー（オプション） Ａ パネル開口 60 パネル開口 30 枠開口 Ｗ 30 30 枠開口 Ｗ 30 50 50 50 Ａ 50 50 50 ＤＷ２ ＤＷ２ ＤＷ２ ＤＷ１ ＤＷ１ 40 ＤＷ１ レール長さ Ｌ =（３Ｗ／２＋２００） レール長さ Ｌ =（３Ｗ／２＋２００） 31 31 31 31 枠開口 Ｗ 100 枠開口 Ｗ ▼ＦＬ ▼ＦＬ ※ シリンダーやサムターンが付く場合は、引き残しが必要になる場合があります。 8 3311 100 3311 25 ＤＨ =（Ｈ＋１０） 枠開口 Ｈ 30 パネル開口 レールベース取付基準寸法 =（Ｈ＋Ｃ） Ｂ 25 ＤＨ =（Ｈ＋１０） 枠開口 Ｈ 30 パネル開口 レールベース取付基準寸法 =（Ｈ＋Ｃ） Ｄ

全 面 シ ー ス ル ー に も 対 応 ！ ダブルスライドドア （アルミ框タイプ） WSK30 ３方枠 NＴ ＺＴ ダブルスライドドアの框扉タイプです。フラッ シュタイプでは不可能な全面ガラスのシース ルー仕様や、間に桟を入れて、上はガラスで 下はフラットの腰板やガラリにするなど、自由 な組み合わせのご要望にお応えします。ク リーンルーム用ドアメーカーが製作する高い 中桟を入れ上部にガラス、下部に 寸法精度で、すべて１mm単位のオーダーメ シルバーフラットの面板を使用し イドでお作りします。 た例。ポリカ・アクリル・塩ビなどの 面板だけでなく、羽根形状と開口 率を選べるガラリ、また全面ガラス などの仕様にも対応。 表 裏 SK30両引き全面ガラス仕様 大 開 口 表 ： 露出持手（ステンレス） 裏 ： フック引手（ステンレス） ダブルスライドドアは 、 ２枚の扉が連動して動きます 。 ※ 両引きの場合は4枚が連動するものと片側2枚ずつ連動するものとがあります。 詳しくはお問い合わせください。 9

WSK30 仕様 製作範囲 単位 ＝ ㎜ 型 式 ＷＳＫ３０ 枠開口寸法 ＷＳＫ３０ ド ア 厚 ３６㎜ Ｗ寸法　８９０～２４５０ レールメーカー 扶桑電機工業・ハシダ技研工業・ナブコ 片引き Ｈ寸法　３４０～２５００ ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 開 閉 形 態 手動・自動 自閉（ハシダ技研工業のみ） Ｗ寸法　１８８０～４９００ 開 口 枠 アルミ形材（アルマイト・クリアー仕上げ） Ｈ寸法　　３４０～２５００ 両引き フ レ ー ム アルミ形材（アルマイト・クリアー仕上げ） ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 レ ー ル カ バ ー アルミ（アルマイトシルバー） ・レールの最大長はＬ＝６０００です。 レ ー ル ベ ー ス アルミ形材 Ｗ寸法　８９０～２４５０ 組 立 て 方 法 トメカットによるピース組 Ｈ寸法　３４０～２５００ 片引き 面 板 不透明：アルミ積層板 ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 透明　：ガラス・ポリカ・アクリル・塩ビ・ＰＥＴなど ・使用環境、扉重量によって、製作可能寸法であっても対応できない場合があります。 引 手 表側：露出持手（ステンレス SUS304） Ｗ寸法　１８８０～４９００ 裏側：フック引手（ステンレス SUS304） 両引き Ｈ寸法　　３４０～２５００ ガイドブロック 取付けＬ型ステー：ステンレス （非連動） ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 ガイドブロック　：超高分子ポリエチレン ・使用環境、扉重量によって、製作可能寸法であっても対応できない場合があります。 ズレゴム・ベロゴム ポリエステル基布　フッ素樹脂塗装付 Ｗ寸法　８９０～２４５０ ガ 　 ラ 　 リ ※ １ 片流れ（開口率50％） ・ 山型（開口率30％） 片引き Ｈ寸法　３４０～２５００ 錠前システム※１ お問い合わせ下さい※２ ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 ※１　「ガラリ」「錠前システム」はオプションで追加することができます。 Ｗ寸法　１８８０～４９００ ※２　「自動」につきましては、原則として「錠前システム」は対応しておりません。 両引き Ｈ寸法　　３４０～２５００ ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 ※レールメーカーによって仕様が異なります。詳しくは早見表をご参照ください。 レールメーカー別仕様早見表 手 動 自 閉 自 動 片引き 両引き 両引き 両引き （連動） （ 片引き 両引き 両引き 非連動） （連動） （非連動） 片引き （連動） ドリーム ○ ○ ○ × × × ○ ○ THU（ハシダ） ○ × ○ ○ × ○ ○ ○ ナブコ △ △ △ × × × ○ ○ ※△についてはお問い合わせください。 WSK30 ＷＳＫ３０ ＷＳK３０ Ａ Ｂ Ｃ Ｄ ドリーム 手動・自動 １３７ １８１ ８３ ３１３ THU（ハシダ） 手動・自閉・自動 １５５ ２２３ ７０ ３７３ ナブコ 手動・自動 １２２ ２１０ ６０ ３３６ 注１：自閉の場合、ＤＷの寸法と扉の重量によってＡ・Ｂ寸法が変わります。 詳細はお問い合わせ下さい。 注２：この他のレールメーカーにつきましては、お問い合わせ下さい。 サニタリーカバー（オプション） パネル開口 60 パネル開口 Ａ 30 Ｗ（枠開口寸法） 30 30 Ｗ（枠開口寸法） 30 50 50 50 Ａ 50 50 50 ＤＷ =（Ｗ／２＋７５） ＤＷ =（Ｗ／４＋５０） ＤＷ =（Ｗ／４＋５０） ＤＷ =（Ｗ／２＋７５） ＤＷ =（Ｗ／４＋５０） ＤＷ =（Ｗ／４＋５０） 5 レール長さ Ｌ =（３Ｗ／２＋２００） レール長さ Ｌ =（３Ｗ／２＋２００） 36 36 36 36 Ｗ（枠開口寸法） 100 Ｗ（枠開口寸法） ▼ＦＬ ※ シリンダーやサムターンが付く場合は、引き残しが必要になる場合があります。 10 3366 100 3366 25 ＤＨ =（Ｈ＋１０） 枠開口 Ｈ 30 パネル開口 レールベース取付基準寸法 =（Ｈ＋Ｃ） Ｂ 25 ＤＨ =（Ｈ＋１０） 枠開口 Ｈ 30 パネル開口 レールベース取付基準寸法 =（Ｈ＋Ｃ） Ｄ

結 露 を お さ え て 衛 生 的 ！ 断熱スライドドア SIR40 ３方枠 ＺＴ 低温作業室の出入口には結露しないド アが求められます。枠材を合成樹脂にし たＳＩＲ４０は、熱伝導による結露現象を 抑えた低温作業室用の断熱スライドドア です。高い断熱性能を有しながらもス マートで、軽く開閉が出来るのが最大の 特長です。開閉機構は手動・自閉・自動 の3種類をラインナップしています。 オプションで樹脂枠の窓をつけられます。 （単板または複層） 開口周りのベロゴムはループ状にして、空気層をつ くり断熱性を持たせています。 表 裏 床 面 ガイドローラーにより扉を壁側に押し付ける 表 ： 露出持手（ステンレス） ことで断熱性能を向上。 裏 ： 埋込み角引手（ステンレス） ※１組で戸先と戸尻の２箇所。 樹 脂 な の に 開 口 枠 （ 樹 脂 ） 金 属 の よ う な ス マ ー ト な 外 観 ！ 食品工場などでは、作業室内の温度を15℃程度 の低温にする場合があります。このような低温作業 室の出入り口のドアには、結露によるカビの繁殖な 表側ドア面　結露開始時（低温側１０℃の時）の比較 100 どを防ぐため断熱性の高いドアが必要です。 95 SIRは材料を全て合成樹脂にしているため熱伝導 90 85 による結露現象を抑え衛生的！さらにサンワイズの 80 ＳＩＲ４０ 75 （樹脂枠） スライドドアは下枠が不要のため、台車などの通 70 ＳＲ４０ 65 （アルミ枠） 行の妨げにもなりません！ 60 15 20 25 30 35 ※当社調べ 暖温側温度（℃） 11 暖温側湿度（％）

SIR40 仕様 製作範囲 単位 ＝ ㎜ 型 式 ＳＩＲ４０ 枠開口寸法 ＳＩＲ４０ ド ア 厚 （ 総 厚 ） ４１㎜（４７㎜） Ｗ寸法　５００～２０００ 開 閉 形 態 手動・自閉・自動 Ｈ寸法　６３０～３０００ 開 口 枠 ＡＢＳ樹脂（シルバー色） 片引き ・Ｗ：Ｈの比率は１：５までです。 エ ッ ジ 材 ＡＢＳ樹脂（シルバー色） 　（１：３を超える場合は床付けストッパーを利用してください。） レ ー ル カ バ ー アルミ形材(アルマイト・クリアー仕上げ) ・Ｗ６２０未満のものには、エアークッションは付けられません。 レ ー ル ベ ー ス アルミ形材 Ｗ寸法　１１００～３０００ 骨 組 み ＡＢＳ樹脂形材 Ｈ寸法　　６３０～３０００ 面 材 金属板　０.４㎜～０.６㎜ 両引き （鋼板・アルミ・ステンレス・支給材） ・Ｗ：Ｈの比率は１：２.５までです。 （１：１.５を超える場合は床付けストッパーを利用してください。） 芯 材 スチレンフォーム ・Ｗ１３１０未満のものには、エアークッションは付けられません。 引 手 表側：露出持手（ステンレス SUS304） 裏側：埋込み角引手（ステンレス SUS304） Ｗ寸法　５００～１９５０ Ｈ寸法　６３０～２５００ ガイドローラー 取付けステー：ステンレス 片引き ガイドブロック　：ポリアセタール ・Ｗ：Ｈの比率は１：４までです。（１：３を超える場合は床付けストッパーを利用してください。） ・レールを分割して出荷することは出来ません。 ズレゴム・ベロゴム ポリエステル基布　フッ素樹脂塗装付 ・使用環境、扉重量によって、製作可能範囲であっても対応できない場合があります。 戸 先 安 全 ゴ ム エラストマー Ｗ寸法　１２００～３０００ 窓※１ ＰＸ４０（シングル）・ＰＷ４０（複層） Ｈ寸法　　６３０～２５００ 錠前システム※１ 美和ロック　ＵＤ錠※２（引残し有り） 両引き ・Ｗ：Ｈの比率は１：２までです。（１：１．５を超える場合は床付けストッパーを利用してください。） ※１　「窓」「錠前システム」はオプションで追加することができます。 ・連動仕様の場合、レールを分割して出荷することは出来ません。非連動での対応となります。 ※２　「自動」につきましては、原則として「錠前システム」は対応しておりません。　 ・使用環境、扉重量によって、製作可能範囲であっても対応できない場合があります。 Ｗ寸法　６００～２０００ 片引き Ｈ寸法　６３０～３０００ ・Ｗ：Ｈの比率は１：４までです。 Ｗ寸法　１１００～３０００ 両引き Ｈ寸法　　６３０～３０００ ・Ｗ：Ｈの比率は１：２までです。 ＳＩＲ４０ ＳＩＲ４０ サニタリーカバー（オプション） Ａ Ｂ Ｃ Ｄ Ｅ Ｆ Ｇ 錠無し ９４ １４７ ７５ ９５ ２５ ３０７ ５０ Ｄ 錠付き ９４ １４７ ７５ ９５ ２５ ３０７ ４０ 錠無し １１７ １４７ ７５ １１８ ５０ ３３２ ５０ 錠付き １１７ １４７ ７５ １１８ ５０ ３３２ ４０ ドリーム １１７ １２８ ６５ １１８ ５０ ３０２ ５０ ナブコ １２４ １３０ ６５ １２５ ４７ ３０２ ５０ フルテック １１７ １２８ ６５ １１８ ５０ ３０２ ５０ THU（ハシダ） １０７ １３２ ６０ １０８ ４０ ２９２ ５０ ミリオン １０５ １３２ ６０ １０６ ４０ ２９２ ７５ 41 注：この他のメーカーの自動ドアエンジンにも対応します。詳細はお問い合わせ下さい。 パネル開口 パネル開口 30 枠開口 Ｗ 30 30 枠開口 Ｗ 30 Ａ Ｇ Ｇ 50 50 ＤＷ ＤＷ 30 ＤＷ 41 レール長さ Ｌ =（２Ｗ＋２２０） レール長さ Ｌ =（２Ｗ＋２２０） 80 枠開口 Ｗ 枠開口 Ｗ ▼ＦＬ ※ シリンダーやサムターンが付く場合は、引き残しが必要になる場合があります。 12 4411 参考(95) 4411 参考(95) 32 ＤＨ=（Ｈ＋２０） Ｈ（枠開口寸法） 30 Ｃ Ｂ Ｅ 60 パネル開口 Ｆ レールベース取付基準寸法　（Ｈ+Ｄ） Ｂ

差 圧 管 理 に 最 適 ！ 気密スライドドア SAR40 ３方枠 AＴ ＳＡＲ４０は人や台車が通過する際に障害物 となる下枠がない３方枠の構造で、ＪＩＳの気 密性能の最高等級であるＡ-４等級をクリア した高い気密性能を持ったフラッシュタイプ オプションで のスライド扉です。表面材はカラー鋼板やス 窓をつけること テンレス、アルミなどが選べます。気密スラ ができます。 イドドアに必要な落とし込みや押し込みの動 作を最低限に抑え、比較的軽い力で開閉で メンテナンス用にレールカバーを きるのが特長です。１mm単位のオーダーメ 開保持できる機構を装備しました。 イド寸法でお作りします。 標準の引手は、表側が露出持手（ステンレス） 裏側が埋め込み引き手（ステンレス）です。 ドア 壁 開口部には中空パッキンを回して気密性を 確保しています。 床 面 ガイドローラーにより扉を壁側に押し付け ることで気密性能を向上。 ※１組で戸先と戸尻の２箇所。 床の不陸対策としてオプションで沓摺りをつ けることができます。 気 密 性 能 試 験 の 結 果 下枠がなくても 100 気密性能 最高 等級！？ 50 行き来がしやすい！ 20 A-4 10 開閉かんたん！ ドアの気密性能は、差圧管理の厳しいクリーン 級線5 A-4 等 ルームでは当然必要になります。サンワイズの 通 気 2 量 0両引き 気密スライドドアは、下枠のないハンガードア SAR4 q 1 でありながら、ＪＩＳの気密等級で最高のA-4等 （㎥/h・㎡） 引き 0.5 SAR40片 級をクリア※1。しかも普通のスライドドアのよう に軽く開閉できる※2優れものです。頻繁な行き 0.2 来や台車の走行の邪魔にならないよう考え抜 0.1 かれた、サンワイズ独自の高機能スライドドア 0.05 正圧 です！ ※１ 床に不陸や勾配がないことが前提となります。 0.02 負圧 ※２ 感じ方には個人差があります。また同じサイズの一般的な 0.01 10 30 50 100 スライドドア（引き戸）と較べると重くなります。 圧力差 P（Pa） 13

SAR40 仕様 製作範囲 単位 ＝ mm 型 式 ＳＡＲ４０ 枠開口寸法 ＳＡＲ４０ ド ア 厚 （ 総 厚 ） ４１㎜（４７㎜） Ｗ寸法　７００～２０００ 開 閉 形 態 手動・自閉※１・自動※２ 片引き Ｈ寸法　６３０～３０００ 開 口 枠 アルミ形材（アルマイト・クリアー仕上げ）※３ ・Ｗ：Ｈの比率は１：３までです。 エ ッ ジ 材 アルミ形材（アルマイト・クリアー仕上げ） Ｗ寸法　１３００※1～３０００ レ ー ル カ バ ー アルミ形材（アルマイト・クリアー仕上げ） 両引き Ｈ寸法　６３０～３０００※２ レ ー ル ベ ー ス アルミ形材 ・Ｗ：Ｈの比率は１：１．５までです。 ベ ロ ゴ ム パ ッ キ ン ベロゴムパッキン：ＥＰＤＭゴム Ｗ寸法　７００～２０００ 骨 組 み アルミ形材 片引き Ｈ寸法　６３０～２５００ 面 材 金属板　０.４㎜～０.６㎜ ・Ｗ：Ｈの比率は１：３までです。 （鋼板・アルミ・ステンレス・支給材） スチレンフォーム Ｗ寸法　７００～２０００ 片引き Ｈ寸法　６３０～３０００ ペーパーハニカム 芯 材 ・Ｗ：Ｈの比率は１：３までです。 不燃ポリスチレンフォームまたはフェノールフォーム セラミックハニカム Ｗ寸法　１４００～３０００ 両引き Ｈ寸法　６３０～３０００ 引 手 表側：露出持手（ステンレス SUS304） 裏側：埋込み引手（ステンレス SUS304） ・Ｗ：Ｈの比率は１：１．５までです。 ガイドローラー 取付けステー：ステンレス ※１　錠付きの場合はＷ１４００㎜以上が最少です。 ガイドブロック：ポリアセタール ※２　オプションで自閉装置を組み込む場合、Ｗ寸法によってＨ寸法にも制限が出る場合が ズ レ ゴ ム あります。詳しくは営業担当者までお問い合わせください。 エラストマー 戸 先 安 全 ゴ ム 片引き：エラストマー　・　両引き：塩ビ 　窓※４ ＦＸ４０（シングル）・ＦＷ４０（複層） 錠前システム※４ 美和ロック　ＵＤ錠 （引残し有り）※５ ※１　両引きには自閉の設定はありませんが、手動をアシストするためにオプションで自閉 装置を組み込むことは可能です。また、自閉式であっても自閉装置は室内外の気圧差 の影響を受けやすく、施工時の調整でも完全に閉まりきらない場合があります。扉が完 全に閉じきるまで閉め込まないと気密性を発揮できません。 ※２　自動は、ハシダ技研工業、扶桑電機工業、フルテック、ナブコの各メーカーにのみ対応 しています。 ※３　軽量間仕切りの場合、開口部にはアルミ化粧材がつきます。 ※４　「窓」「錠前システム」はオプションで追加することができます。 ※５　「自動」につきましては、原則として「錠前システム」は対応しておりません。 SAR40（一般建築用） SAR　サニタリーカバー ＳＡＲ４０ ＳＡＲ４０ サニタリーカバー（オプション） Ａ Ｂ Ｃ Ｂ 手動 １３５ １４４ 自閉※ 錠なし ５０ １３５ １４４ 自動 １３５ １４４ 手動 １３５ １４４ 錠つき ３５ 自閉※ １３５ １４４ ＳＡＲ４０ ※ 両引きの場合は手動の自閉アシスト機能付きとなります 41 パネル開口 パネル開口 30 Ｗ（枠開口寸法） 30 30 Ｗ（枠開口寸法） 30 断熱クリーンパネル用 軽量間仕切り(LGS)用 レール下地 ｽﾁｰﾙ1.6ｔ Ｂ Ｂ （建築工事） 下地補強 アルミ 4t 補強枠 Ａ 50 50 50 （建築工事） ＤＷ =（Ｗ+50+Ａ） ＤＷ 30 ＤＷ レール長さ Ｌ =（２Ｗ+250） レール長さ Ｌ =（２Ｗ+250） 80 Ｗ（枠開口寸法） Ｗ（枠開口寸法） 41 41 ▼ＦＬ ▼ＦＬ ＳＵＳ沓摺※ ＳＵＳ沓摺※ ※ シリンダーやサムターンが付く場合は、引き残しが必要になる場合があります。 ※ＳＵＳ沓摺は埋め込みにすることも可能です。 14 4411 4411 3.5 21.5 ＤＨ =（Ｈ+20） Ｈ（枠開口寸法） 30 パネル開口 レールベース取付基準寸法　（Ｈ+70） 178 3.5 21.5 ＤＨ =（Ｈ+20） ２５ Ｈ（枠開口寸法） 30 パネル開口 レールベース取付基準寸法　（Ｈ+70） 178 178 Ｃ

６ ０ 分 耐 火 の 窓 付 き 特 定 防 火 ス ラ イ ド ド ア ！ スチールスライドドア 個別認定防火設備 SST-A50(自閉) レガシールドシリーズ ３方枠 NＴ 当社のスチールスライドドアシリーズで唯一 の、国土交通大臣認定、特定防火設備(防火 戸)対応の自閉スライドドアです。網の入らな い透明ガラス入りで認定を取得していますの で、防火区画であってもクリアな視界を確保 煙返しも標準装備。 ※ 遮音性能はありません。 できます。壁にレールを直付けするタイプなの で後から取り付けることもできます。また、下枠 のない３方枠ですので段差がなく、台車の通 過もスムーズです。クリーンルーム用ドアメー カーが製作する高い寸法精度で、すべて１ mm単位のオーダーメイドでお作りします。 裏側 個 別 認 定 品 ！ 個別認定品です 認定番号：EA-0518-1 通しボルトを隠す化粧カバーは サニタリーカバー仕様で標準装備。 のぞき窓には網なしのクリアな 高透過耐熱強化ガラスを使用。 ※窓なしでは個別認定品にはなりま 下枠なしの３方枠のため せん。窓なしの場合は、例示仕様 段差がなく台車などの通 (構造規定)による特定防火設備と 過もスムーズ。 なります。 仕上げは現地塗装の錆止め仕様のほ か、工場にて溶剤焼付け塗装※１、によ る出荷にも対応。 ※1 当社指定のアクリル樹脂塗装になります。 日塗工の年度、NO.でご指定ください。（た レールカバーはオプションでサニタリー だし近似色となります）　 カバー(傾斜カバー)に変更可能。 耐火試験 15

仕様 製作範囲 単位 ＝ ㎜ 型式 ＳＳＴ-Ａ５０（自閉） 枠開口寸法 SST-A５0（自閉） 認定番号 ＥＡ-０５１８-１ 最大扉面積：３㎡ 開口枠・戸当り 溶解亜鉛メッキ鋼板 １．６ｍｍ 枠 Ｗ寸法　８１５～１２８５（Ｕ寸法 ６８５～１１５５） 点検カバー 溶解亜鉛メッキ鋼板 １．６ｍｍ ・ 片引き Ｈ寸法　１６７５～２３７５ レール レールケース 溶解亜鉛メッキ鋼板 １．６ｍｍ のぞき窓サイズ Ｗ２００～９７０ レール部 アルミニウム押出形材 ｰ （有効寸法） Ｈ２００～１３００ 扉厚 ５０ｍｍ ※　両引きの設定はありません。 表面材 溶解亜鉛メッキ鋼板 １．６ｍｍ 扉本体 ※　窓なしにはできません。 煙返し 溶解亜鉛メッキ鋼板 １．６ｍｍ ※　窓の位置にも制限があります。詳しくは弊社営業担当までお問い合わせください。 芯材 なし 自閉装置 リョービ ＳＬｰ２Ｈ※１ ＳＬｰ２Ｈ１５０ 露出持手 サンワイズ ＨＡｰ４ ＳＵＳ３０４鏡面仕上げ 金物 ガイドローラー NSK IMCFｰ８C ＳＵＳ４２０Ｊ２ほか 戸当り 戸先 ホクショー GAｰ１５ ゴム ＥＰＤＭ 戸尻 タキゲン Cｰ３０ｰRKｰ３２１５ 窓 ガラス ８ｍｍ高透過耐熱強化ガラスのみ※２ 錠前システム※３ 引戸錠 美和ロック ＵＤ ｰ 防錆塗装 一液型変性エポキシ樹脂 錆止めペイント 塗装仕上げ (ＪＰＭＳ２８) グレー 溶剤焼付塗装 焼付型アクリル樹脂塗装※４ 指定色 ※1 　ストップ保持機能なし　ストップ保持機能付にはできません。 ※2　 窓なしには出来ません。 ※3 　オプションで追加することができます。 ※4　 当社指定の塗料でのアクリル樹脂塗装になります。 　　 日塗工の年度、NO.でご指定ください(ただし近似色となります) SST-A50 自閉 SSTｰA５０(自閉) サッシ外寸Ｗ＝２Ｗ+100 50 レール全長 Ｌ＝（２Ｗ） 50 ※ サニタリーカバーはオプションとなります。 25 Ｗ 60 Ｕ＝Ｗ-130 130 引残し 100～ 100～ 135 250 30 135 250 30 ＤＷ＝Ｗ+85 50 レール全長 Ｌ =（２Ｗ） 50 Ｗ 60 50 50 ▼ＦＬ ▼ＦＬ ＤＷ＝Ｗ+85 ※ LGS （軽量間仕切り） にも取付け可能です。 詳しくはお 問い合わせください。 16 サッシ外寸Ｈ＝Ｈ+240 Ｈ 240 10 ＤＨ＝Ｈ+35 -10 50 135 30 100～ 250 240 10 ＤＨ＝Ｈ+35-10 Ｈ 50 レールベース取付基準寸法＝Ｈ+50 190 240 129 10 ＤＨ＝Ｈ+35-10 Ｈ 50 レールベース取付基準寸法＝Ｈ+50 190 サニタリー取付可能天井高＝Ｈ+369

壁 の 中 に ス ッ キ リ 納 ま る ！ 内蔵スチールスライドドア SS40 ３方枠 NＴ 扉が軽量間仕切り壁※１に収納されるタ イプのスライドドアです。上吊レールも 壁に内蔵されるためレール上部に埃が 溜まり難く、清掃し易い構造になっていま す。窓つき（６．８mm網入りガラス限定） で防火設備として、窓なしで特定防火設 備として使用いただけます※２。枠はアン カーによる溶接のほか、補強枠にネジ固 定も対応しており、焼付塗装（溶剤また は粉体）も可能です。その場合、工場に 引手は表・裏ともに てガラス工事にも対応します。クリーン 露出持手（ステンレス）です。 ルーム用ドアメーカーが製作する高い 寸法精度で、すべて1mm単位のオー ダーメイドでお作りします。 ※1 対応する軽量間仕切り壁の厚みは １１５mmのみになります。 認 定 書 不 要 ！ ※２ 当社としては特定防火設備としての 要件を満たしていると考えておりま 構造規定の すが、検査を実施する行政機関に 特定防火・防火設備です。 よって見解が異なる場合があります ※ 行政機関へ要確認 ので、必ず事前に設置地域の行政 機関にご確認ください。 上吊レールも壁に内蔵されます。 戸先側の開口部は凹型（あいじゃくり）に なっており、炎を通しません。 煙返しも標準装備です。 ※ 遮音性能はありません。 17

SS40 仕様 製作範囲 単位 ＝ ㎜ 型式 ＳＳ４０ 枠開口寸法 ＳＳ４０ 扉厚 ４０mm 最大扉面積：３㎡ 開口枠・戸当り 溶融亜鉛メッキ鋼板 １.６mm 枠 Ｗ寸法　 ８７０～１３２０（Ｕ寸法 ７４０～１１９０） 沓摺(オプション) ステンレス鋼板 １.５mm 片引き Ｈ寸法　１７９０～２３９０ フレーム 溶融亜鉛メッキ鋼板 １.６mm ・レールを分割して出荷することは出来ません。 戸袋 戸袋ボード ・使用環境、扉重量によって、製作可能範囲であっても対応できない場合があります。 溶融亜鉛メッキ鋼板 １.６mm ・１３０㎜の引残しが有ります。 点検カバー 溶融亜鉛メッキ鋼板 １.６mm レール 内蔵ケース 溶融亜鉛メッキ鋼板※１ １.６mm ※　両引きの設定は有りません。 ※　開口枠、戸当りの見込み寸法は１３７㎜、壁厚１１５㎜（６５㎜スタッド、両面１２.５㎜ レール部 アルミニウム押出形材※２ ー 　　ボード2枚貼り）にのみ対応しています。 表面材 溶融亜鉛メッキ鋼板 １.６mm ※　扉本体の面積が3㎡を超える場合は、 扉本体 芯材 なし※３ 　　防火設備、特定防火設備としてはご使用いただけません。 自閉装置※４ 引戸クローザー リョービ SL-２ 引手 露出持手 サンワイズ ＨＡ-４ ＳＵＳ３０４鏡面仕上げ ローラー ポリアセタール 金物 ガイドローラー シブタニ ＳＴ-７０-３０ 台座 ＳＵＳ３０４ヘアライン仕上げ 戸先 ホクショー ＧＡ-１５ プラスターボード 戸当りゴム ＥＰＤＭ （当社別途） 構成部品および名称 戸尻 タキゲン Ｃ-３０-ＲＫ 戸袋ボード 窓※５ 網入りガラス、耐熱ガラス※６（ガラスは工場にて固定して出荷します） 戸袋ボード ガラリ※５ お問い合わせください レール下地 錠前 美和ロック ＦＧ システム※５ 鎌錠 ゴール ＳＸ 防錆塗装 一液型変性エポキシ樹脂 枠・扉 錆止めペイント(ＪＰＭＳ２８) グレー 塗装仕上げ レールカバー 溶剤焼付塗装 焼付アクリル樹脂塗装※７ 指定色 方立て 戸袋ボード 粉体焼付塗装 ポリエステル系樹脂塗料 当社標準色 (ホワイトグレー)のみ ※１ 　W寸法が1200を超える場合は、電気メッキ鋼板になる場合があります。 ※２ 　レールが溶解して脱落しても、扉が倒壊しない構造にはなっております。 開口枠 戸袋ボード ※３　オプションでグラスウール（指示なき場合は24kg/㎡）を入れることができます。 ※４　自閉装置は、ストップ保持機能はついておりませんがオプションでつけることができま 方立て す。その場合、防火設備にはなりませんのでご注意ください。 扉 SS※５　「窓」「ガラリ」「錠前システム」はオプションで追加することができます。 ※６　耐熱強化ガラスを使用した場合は、構造規定による防火設備にはなりません。 ※７　事4前に指定いた0だければ、ウ　レタン系塗料やフッ素片塗料にすることもできま引す。 き レールカバー プラスターボード （当社別途） ＳＳ４０ サッシ外寸Ｗ＝Ｗ×2 20 20 40 Ｗ（枠開口寸法） 40 Ｕ＝Ｗ-130 130 引残し 開口側 戸袋側 開口側 戸袋側 ＤＷ＝Ｗ+30 サッシ外寸Ｗ＝Ｗ×2 40 Ｗ（枠開口寸法） 40 開口側 戸袋側 40 40 ▼ＦＬ 引残し＝130 ＤＷ＝Ｗ+30 18 137 サッシ外寸Ｈ＝Ｈ+180 65 10 ＤＨ＝Ｈ+20-10 Ｈ（枠開口寸法） 180 40 180 10 ＤＨ＝Ｈ+20-10 Ｈ（枠開口寸法） 40

耐 火 断 熱 パ ネ ル へ 後 付 け で き る ！ 直付けスチールスライドドア SST40（自閉） ３方枠 NＴ 壁にレールを直付けするタイプのスチー ル製スライドドアです。耐火断熱パネルへ の取付けを意識した構造※１になっており、 防火設備（６．８mm網入りガラス窓付又は 窓なし）または特定防火設備（窓なしのみ） 煙返しも標準装備。 としてご使用いただけます※２。片引き・両 ※ 遮音性能はありません。 引きをラインナップしており、クリーンルー ム用ドアメーカーが製作する高い寸法精 裏側 度で、すべて１mm単位のオーダーメイド でお作りします。 ※１ 耐火断熱パネル以外の壁にも対応できま す。詳細はお問い合わせください。 ※２ 当社としては防火設備 ・ 特定防火設備とし 通しボルトを隠す化粧カバーはサニタリー ての要件を満たしていると考えております カバー仕様で標準装備。 が、 検査を実施する行政機関によって見 解が異なる場合がありますので、必ず事前 に設置地 域の行政機関にご 確認くださ い。 オプションで窓やガラリも設置可能。 ※窓を設置した場合は特定防火設備に 認 定 書 不 要 ！ はなりません。 ※ガラリを設置した場合の防火性能につ レールカバーはオプション いてはお問い合わせください。 構造規定の でサニタリーカバー（傾斜 特定防火・防火設備です。 カバー）に変更可能。 焼付塗装（溶剤または粉体）にも対応。 ※ 行政機関へ要確認 その場合は工場出荷時にガラス工事も いたします。 19
