気密スライドドア

製品カタログ

軽い動きでも気密性能A-4等級をクリアしたエアタイトドア

気密スライドドアSAR40は、高い気密性能(エアタイト)を持ちながら、気密スライドドアに必要な落とし込みや押し込みの動作を最小限に抑え、比較的軽い力で開閉できるのが特長です。
また、人や台車が通過する際に障害物となる下枠がない3方枠の構造で、JISの気密性能の最高等級であるA-4等級をクリアした引き戸です。※1
断熱パネルシステムへの取付けには、従来のスライドドアシリーズ同様、特別な下地を入れることなく開口枠やレールを取り付けることが可能です。※2
開閉機構は手動・自閉・自動の3種類をラインナップ。レールカバーはオプションでサニタリーカバー(傾斜カバー)にすることもできます。
※1 床面に不陸や勾配のないことが前提となります。不陸や勾配がある場合は、気密性能は保証できません。
※2 ドアやレールのサイズによっては下地が必要な場合もあります。

---
関連キーワード:気密性能、スライドドア、引戸、片引き戸、両引き戸、3方枠、軽い開閉、軽量、手動、自閉、自動、サニタリーカバー、傾斜カバー、下枠なし、医薬品工場、製薬工場、サプリメント製造工場、差圧管理、クリーンルーム

関連メディア

このカタログについて

ドキュメント名 気密スライドドア
ドキュメント種別 製品カタログ
ファイルサイズ 3.5Mb
登録カテゴリ
取り扱い企業 サンワイズ株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
開きドアシリーズ
製品カタログ

サンワイズ株式会社

この企業の関連カタログの表紙
総合カタログ
製品カタログ

サンワイズ株式会社

この企業の関連カタログの表紙
スチールドアシリーズ
製品カタログ

サンワイズ株式会社

このカタログの内容

Page1

A i r - t i g h t s l i d i n g d o o r 気 SAR40 密 ス ラ イ ド ド ア

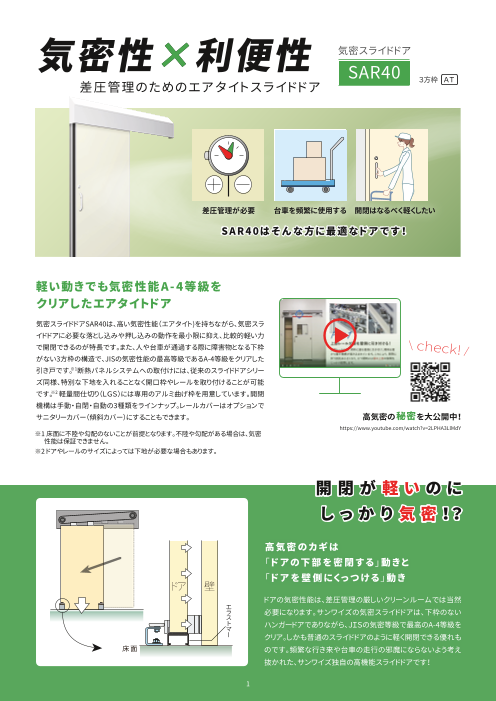

Page2

気密性×利便性 気密スライドドア SAR40 3方枠 AT 差圧管理のためのエアタイトスライドドア 差圧管理が必要 台車を頻繁に使用する 開閉はなるべく軽くしたい S A R 4 0 は そ ん な 方 に 最 適 な ド ア で す ! 軽い動きでも気密 性能 A - 4 等 級を クリアしたエアタイトドア 気密スライドドアSAR40は、高い気密性能(エアタイト)を持ちながら、気密スラ イドドアに必要な落とし込みや押し込みの動作を最小限に抑え、比較的軽い力 で開閉できるのが特長です。また、人や台車が通過する際に障害物となる下枠 \ check! / がない3方枠の構造で、JISの気密性能の最高等級であるA-4等級をクリアした 引き戸です。※1断熱パネルシステムへの取付けには、従来のスライドドアシリー ズ同様、特別な下地を入れることなく開口枠やレールを取り付けることが可能 です。※2 軽量間仕切り(LGS)には専用のアルミ曲げ枠を用意しています。開閉 機構は手動・自閉・自動の3種類をラインナップ。レールカバーはオプションで サニタリーカバー(傾斜カバー)にすることもできます。 高気密の秘密を大公開中! https://www.youtube.com/watch?v=2LPHA3LlMdY ※1 床面に不陸や勾配のないことが前提となります。不陸や勾配がある場合は、気密 性能は保証できません。 ※2 ドアやレールのサイズによっては下地が必要な場合もあります。 開 閉 が 軽 い の に し っ か り 気 密 ! ? 高 気 密 の カ ギ は 「 ド アの 下 部 を 密 閉 する」 動 き と 「 ド ア を 壁 側 にくっ つ ける」 動 き ドア 壁 ドアの気密性能は、差圧管理の厳しいクリーンルームでは当然 エ ラ 必要になります。サンワイズの気密スライドドアは、下枠のない ス ト マ ハンガードアでありながら、JISの気密等級で最高のA-4等級を ー クリア。しかも普通のスライドドアのように軽く開閉できる優れも 床 面 のです。頻繁な行き来や台車の走行の邪魔にならないよう考え 抜かれた、サンワイズ独自の高機能スライドドアです! 1

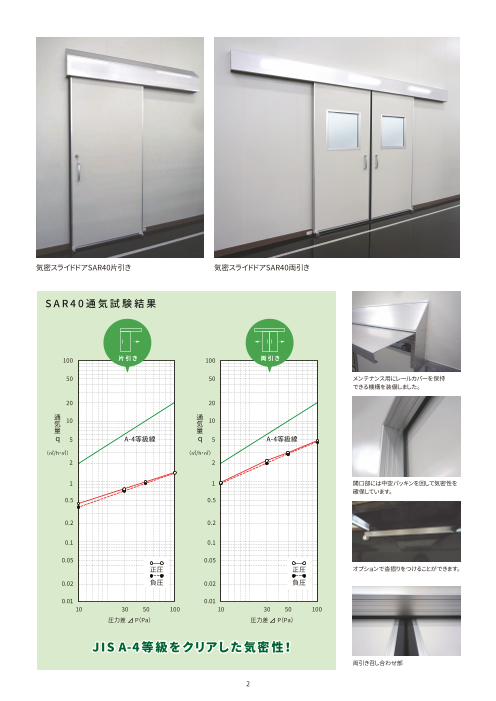

Page3

気密スライドドアSAR40片引き 気密スライドドアSAR40両引き S A R 4 0通気試験結果 100 片引き 100 両引き 50 50 メンテナンス用にレールカバーを保持 できる機構を装備しました。 20 20 通 10 通 気 気 10 量 量 q 5 A-4等級線 q 5 A-4等級線 (㎥/h・㎡) (㎥/h・㎡) 2 2 1 1 開口部には中空パッキンを回して気密性を 確保しています。 0.5 0.5 0.2 0.2 0.1 0.1 0.05 0.05 正圧 正圧 オプションで沓摺りをつけることができます。 0.02 負圧 0.02 負圧 0.01 0.01 10 30 50 100 10 30 50 100 圧力差 P(Pa) 圧力差 P(Pa) J I S A-4 等 級 を ク リ ア した 気 密 性! 両引き召し合わせ部 2
Page4

差圧管理に最適 ! 軽い動きでも気密性能A- 4等級をクリア 気気密密ススラライイドドドドアア SAR4A i0r - t i g h t s l i d i n g d o o r SA R 40 S3方A枠 RAT 40 高い気密性能を持ったフラッシュタイプの スライド扉です。表面材はカラー鋼板やステ ンレス、アルミなどが選べます。気密スライ オプションで ドドアに必要な落とし込みや押し込みの動 窓をつけること 作を最低限に抑え、比較的軽い力で開閉で ができます。 きるのが特長です。 メンテナンス用にレールカバーを 開保持できる機構を装備しました。 標準の引手は、表側が露出持手(ステンレス) 裏側が埋め込み引き手(ステンレス)です。 開口部には中空パッキンを回して気密性を ドア 壁 確保しています。 床 面 ガイドローラーにより扉を壁側に押し付け SAR40 ることで気密性能を向上。 ※1組で戸先と戸尻の2箇所。 床の不陸対策としてオプションで沓摺りをつ SAR40 けることができます。 仕様 製作範囲 型 式 SAR40 単位 = ㎜ ド ア 厚 ( 総 厚 ) 41㎜(47㎜) 枠開口寸法 気 密SA性R4能0 試 験 の 結 果 パネル開口 開 閉 形下態枠がなくて手動・も自閉※1・自動※2 10W0 寸法 700~2000 30 W(枠開口寸法) 開 口 枠 アルミ形材(アルマイト・クリアー仕上げ)※3 片引き H寸法 630~3000 エ ッ ジ気材密性能アル最ミ形材(ア高ルマイト等・クリア級ー仕上!げ?) ・W50:Hの比率は1:3までです。 レ ー ル カ バ ー アルミ形材(アルマイト・クリアー仕上げ) W寸法 1300※1 ~3000  A-4 レ ー ル ベ ー ス アルミ形材 行き両来引きがしやすい! H寸20法   630~3000※2 ベ ロ ゴ ム パ ッ キ ン ベロゴムパッキン:EPDMゴム ・W:1H0の比率は1:1.5までです。 骨 組 み アルミ形材 開閉かんたん! 線 ドアの気密性能は、金差属圧板 管0.理の厳 W5 寸法 700~200級0 面 材 4㎜~0.6㎜しい 片引き H寸法  630A~- 42 等500 A クリーンルームで(鋼は板・当アル然ミ・必ステ要ンレにスな・支り給ま材) 通 気 ・W:Hの比率は1:3までです。 DW =(W +50+A) スチレンフォーム 2 引き す。サンワイズの気密スライドドアは、 量 W寸法 70S0A~R4 0両 ペーパーハニカム 2000 芯 材 q 1 レール長さ L =(2W H寸法 630~3000 下枠のない不ハ燃ポンリガスチーレドンフアォでームあまりたはなフがェノらール、 フォーム 片引き (㎥/h・㎡) 引き 80 W(枠開口寸法) 片 セラミックハニカム ・W0.5:Hの比率は1S:A3Rま40でです。 JISの気密等級で最高のA-4等級をク 引 表側:露出持手(ステンレス SUS304) W寸法 1400~3000 リ手ア。しかも普裏通側の:埋ス込みラ引イ手(ドステドンアレのス SよUSう304) 両引き 0H.2寸法  630~3000 ガイドローラにー軽く開閉でき取る付優けスれテもー:のステでンレすス。頻繁 ・W0:.H1の比率は1:1.5までです。 ガイドブロック:ポリアセタール ズ レ ゴ なム行き来や台車の走行エのラス邪トマ魔ーになら ※1 錠付きの場合はW1400㎜以上が0最.05少です。 戸 先 安 全 ゴ ム ※2 オプションで自閉装置を組み込む場合、W寸法によってH寸法に正も圧制限が出る場合 ないよう考え抜片か引きれ:エたラス、トサマーン ワ・ イ両ズ引き独:塩ビ があります。詳しくは営業担当者までお問い合わせください。  窓※4 FX40(シングル)・FW40(複層) 0.02 負圧 錠前システム自の高機能スラ美イ和ドロドッアで ※4 ク UDす錠! (引残し有り)※5 0.01 10 30 50 100 ※1 両引きには自閉の設定はありませんが、手動をアシストするためにオプションで自閉 圧力差 P(Pa) 装置を組み込むことは可能です。また、自閉式であっても自閉装置は室内外の気圧差 の影響を受けやすく、施工時の調整でも完全に閉まりきらない場合があります。扉が完 全に閉じきるまで閉め込まないと気密性を発揮できません。 ※ シリンダーや ※2 自動は、ハシダ技研工業、扶桑電機工業、フルテック、ナブコの各メーカーにのみ対応 しています。 ※3 軽量間仕切りの場合、開口部にはアルミ化粧材がつきます。 ※4 「窓」「錠前システム」はオプションで追加することができます。 ※5 「自動」につきましては、原則として「錠前システム」は対応しておりません。 3 4411
Page5

SA気R密 ス4ラ0イ ド ド ア S A R 4 0 図 面 SAR40 パネル開口 パネル開口 30 W(枠開口寸法) 30 30 W(枠開口寸法) A B30 C 断熱クリーンパネル用 手動 135 144 B 自閉※ 錠なし 50 135 144 自動 135 144 手動 135 144 ※ 錠つき 35 A 50 自閉 135 144 50 50 DW =(W +50+A) S※両A引RきDのW 場合サは手動ニ3の0 自タ閉アリシスDートW機能カ付きバとなりーます レール長さ L =(2W+250) レール長さ L =(2W+250) 80 W(枠開口寸法) サニWタ(リ枠ー開口カ寸バ法ー)(オプション) 41 B 41 ▼FL ※ シリンダーやサムターンが付く場合は、引き残しが必要になる場合があります。 パネル開口 30 30 W(枠開口寸法) 30 断熱クリーンパネル用 軽量間仕切り(LGS)用 レール下地 スチール1.6t B B (建築工事) 下地補強 アルミ 4t 補強枠 50 50 50 (建築工事) DW 30 DW 250) レール長さ L =(2W+250) W(枠開口寸法) 41 41 ▼FL ▼FL SUS沓摺※ SUS沓摺※ サムターンが付く場合は、引き残しが必要になる場合があります。 ※SUS沓摺は埋め込みにすることも可能です。 4 4411 4411 3.5 21.5 DH =(H+20) H(枠開口寸法) 30 パネル開口 レールベース取付基準寸法 (H+70) 178 3.5 21.5 DH =(H+20) 4411 178 C 25 H(枠開口寸法) 30 パネル開口 レールベース取付基準寸法 (H+70) 178 3.5 21.5 DH =(H+20)
Page6

開きドアを使用してい また、古いスチールの扉 高﹁ ると、ドアを開く際に台 などですと、扉が重く、開 気 車をぶつけてしまい、 けるのに苦労することも 開閉がしにくいことが あります。 あります。 密 断熱クリーンパネル用 軽量間仕切り(LGS)用 気性 レール下地 スチール1.6t B (建築工事) ﹂ 下地補強 アルミ 4t 密と 補強枠 ﹁ (建築工事) 利 1 2 開きドアではなく、スライドドアでなおかつスチー しかし、実際は様々な要求事項のため、 ス便 ル製ではなくアルミ41製であれば、開閉も軽く、台車 導入が難しいことがあります。 の通行もスムースに行えます。 下 楽 気 レ ラ性 に 密 ー 開 絶性 ル しけ 対は は 閉 ! N ﹂ ため G い ! イを 両 ▼FL ド立 3 4 SUS沓摺※ SUS沓摺※ ︒ ※SUS沓摺は埋め込みにすることも可能です。 では、そんなとき、 ノ 下レール(下枠)がないにも関わらず十分な気密性能があり、 ドウ サ ン しかも軽く開閉できるスライドドア ハ ウ ワ イ が存在したとしたら、どうでしょうか? アで 実 ズ 現 独 す 自 る の 5 ―サン ワイズの 気 密スラ イ ド ド ア「S A R 4 0」は 、ま さ にそん な 理 想の ド ア で す― 利 便 性 と 気密 性を両立! 床に大きな障害物はなし! 開 閉 がスムーズ! 上部レールの傾きとガイドローラーにより開口 上部のレールからドア本体を吊り下げる仕組 手動・自閉の仕様でも比較的軽く開閉がで の隙間を可能な限り密閉。引き戸の利便性は みのハンガードアのため下枠不要。台車など きます。日々の頻繁な開け閉めが簡単になる そのままに 、A-4等級の気密性能を実現。 の通行の妨げにならず日々の作業を快適に。 ことで作業効率UPにもつながります。 ドア 壁 エ ラ ス ト マ ー 床 面 5 H(枠開口寸法) 30 パネル開口 レールベース取付基準寸法 (H+70) 178 3.5 21.5 DH =(H+20) 25 H(枠開口寸法) 30 パネル開口 レールベース取付基準寸法 (H+70) 178
Page7

医薬品製造工場などでも積極採用中! 気密スライドドア SAR40 大型寸法でも簡単開閉の気密スライドドア 左の写真ではタッチスイッチによる開閉機構を搭載していますが、 医薬品工場などで一般的に使用されているセンサーによる非接触 型の自動開閉機構にももちろん対応可能。ドア自体が比較的軽い ためドアを動かすための電力も比較的少なくて済み、またJIS気密 A-4等級をクリアした高い気密性を有するため差圧管理時の空気 漏れも軽減と、二重で省エネへの貢献ができます。上部のレール カバーをオプションで追加できるサニタリーカバー(傾斜カバー) 仕様にすれば、衛生面への対策も強化できます。 省エネ & 快適性の 新 提 案 特許取得のメソッドで、 タッチスイッチによる自動開扉機構を搭載した「気密スライドドア SAR40」 下枠なしでもJIS気密A-4等級を実現。 ※ 床面に不陸や勾配のないことが   前提となります。 差圧管理を 台車通行の妨げに ローコストに! ならない3方枠! 気密スライドドア SAR (特許取得) 後付け施工前 後付け施工後 な高 後付け施工で の機 に能 後ド 高気密ドアを 付ア け!? 手軽に設置。 後付けで「気密スライドドアSAR40」を設置し た例です。もともと設置されていたドアよりも軽 く快適な開閉を実現しました。特に断熱パネル システムへの取付けには、ほとんどの場合特 「気密スライドドア SAR40(両引き)」の後付け施工前後 別な下地を入れることなく開口枠やレールを 取り付けることが可能です。 サンワイズでは 施工も承っております! お 気 軽 に ご 相 談 く だ さ い 。 6
