R巾木・台車ガード

製品カタログ

食品工場やクリーンルームに最適なR巾木と台車ガード

・R巾木
通常、部屋の内部の壁と床が接する部分は直角になっているため、その空間に埃が溜まりやすくなります。
R巾木は、巾木にRを持たせることにより、そういった空間を無くし、清掃をしやすくします。
アルミR巾木、ステンレスR巾木、樹脂R巾木をご用意しており、豊富なラインナップから設置環境に最適なR巾木をお選びいただけます。

・台車ガード
台車の衝突による損傷から壁を守ります。
アルミ台車ガード、ステンレス台車ガード、樹脂台車ガードをご用意しております。

---
関連キーワード:アルミ、樹脂、ステンレス、巾木、R巾木、清掃、クリーンルーム、食品工場、医薬品工場、製薬工場、半導体製造工場、病院、清潔、台車ガード、衝突、施工が簡単

このカタログについて

ドキュメント名 R巾木・台車ガード
ドキュメント種別 製品カタログ
ファイルサイズ 3.2Mb
登録カテゴリ
取り扱い企業 サンワイズ株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
開きドアシリーズ
製品カタログ

サンワイズ株式会社

この企業の関連カタログの表紙
総合カタログ
製品カタログ

サンワイズ株式会社

この企業の関連カタログの表紙
スチールドアシリーズ
製品カタログ

サンワイズ株式会社

このカタログの内容

Page1

R巾木・台車ガード アルミ ステンレス 樹脂
Page2

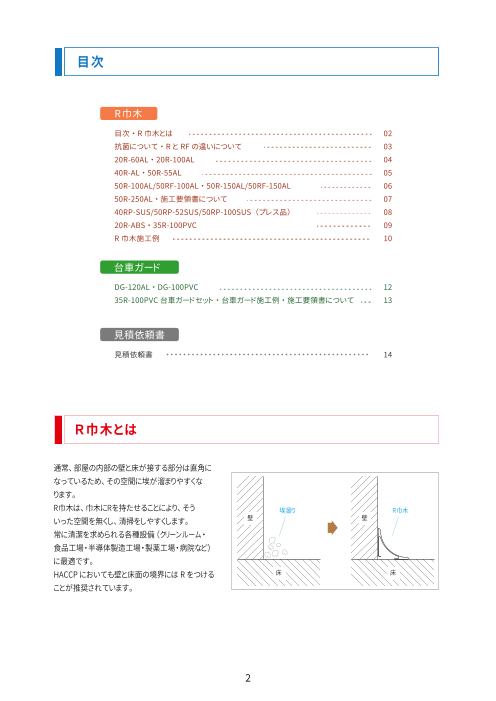

目次 R 巾木 目次 ・ R 巾木とは 02 抗菌について ・ R と RF の違いについて 03 20R-60AL ・ 20R-100AL 04 40R-AL ・ 50R-55AL 05 50R-100AL/50RF-100AL ・ 50R-150AL/50RF-150AL 06 50R-250AL ・ 施工要領書について 07 50R-100SUS/50RF-100SUS (メタラップ) ・ メタラップとは 08 40RP-SUS/50RP-52SUS/50RP-100SUS (プレス品) 09 20R-ABS ・ 35R-100PVC 10 R 巾木施工例 11 台車ガード DG-120AL ・ DG-120SUS 12 DG-100PVC ・ 35R-100PVC 台車ガードセット 13 台車ガード施工例 ・ 施工要領書について 14 見積依頼書 見積依頼書 15 R巾木とは 通常、 部屋の内部の壁と床が接する部分は直角に なっているため、 その空間に埃が溜まりやすくな ります。 R巾木は、 巾木にRを持たせることにより、 そう 埃溜り R巾木 いった空間を無くし、 清掃をしやすくします。 壁 壁 常に清潔を求められる各種設備 (クリーンルーム・ 食品工場・半導体製造工場・製薬工場・病院など) に最適です。 HACCP においても壁と床面の境界には R をつける 床 床 ことが推奨されています。 2
Page3

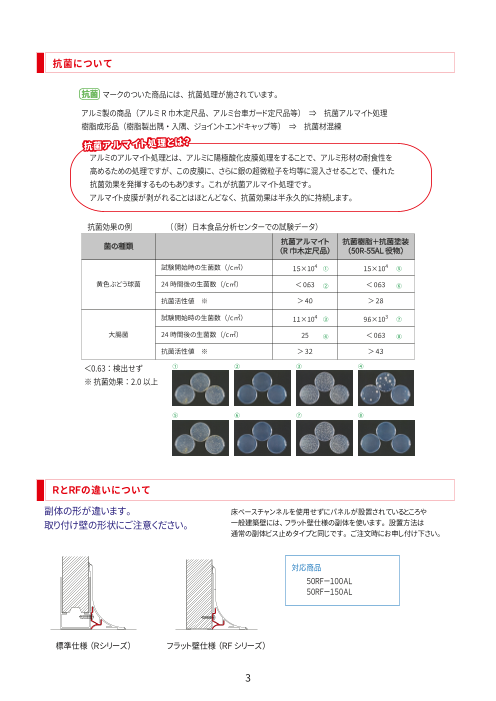

抗菌について 抗菌 マークのついた商品には、 抗菌処理が施されています。 アルミ製の商品 (アルミ R 巾木定尺品、 アルミ台車ガード定尺品等) ⇒ 抗菌アルマイト処理 樹脂成形品 (樹脂製出隅 ・ 入隅、 ジョイントエンドキャップ等) ⇒ 抗菌材混練 抗菌アルマイト処理とは? アルミのアルマイト処理とは、 アルミに陽極酸化皮膜処理をすることで、 アルミ形材の耐食性を 高めるための処理ですが、 この皮膜に、 さらに銀の超微粒子を均等に混入させることで、 優れた 抗菌効果を発揮するものもあります。 これが抗菌アルマイト処理です。 アルマイト皮膜が剥がれることはほとんどなく、 抗菌効果は半永久的に持続します。 抗菌効果の例     ((財) 日本食品分析センターでの試験データ) 菌の種類 抗菌アルマイト 抗菌樹脂+抗菌塗装 (R 巾木定尺品) (50R-55AL 役物) 試験開始時の生菌数 (/c㎡) 1.5×104 ① 1.5×104 ⑤ 黄色ぶどう球菌 24 時間後の生菌数 (/c㎡) < 0.63 ② < 0.63 ⑥ 抗菌活性値 ※ > 4.0 > 2.8 試験開始時の生菌数 (/c㎡) 1.1×104 ③ 9.6×103 ⑦ 大腸菌 24 時間後の生菌数 (/c㎡) 25 ④ < 0.63 ⑧ 抗菌活性値 ※ > 3.2 > 4.3 <0.63 : 検出せず ① ② ③ ④ ※ 抗菌効果 : 2.0 以上 ⑤ ⑥ ⑦ ⑧ RとRFの違いについて 副体の形が違います。 床ベースチャンネルを使用せずにパネルが設置されているところや 取り付け壁の形状にご注意ください。 一般建築壁には、 フラット壁仕様の副体を使います。 設置方法は 通常の副体ビス止めタイプと同じです。 ご注文時にお申し付け下さい。 対応商品 50RFー100AL 50RFー150AL 50RFー100SUS 標準仕様 (Rシリーズ) フラット壁仕様 (RFシリーズ) 3
