パネル工事周辺部材

製品カタログ

各種パネル工事周辺部材をご用意

アルミチャンネル、樹脂チャンネル、アルミレール、アルミ連結チャンネル等、各種パネル工事周辺部材をご用意しております。

---
関連キーワード:アルミ、樹脂、形材、パネル工事、チャンネル、ABS樹脂、塩ビ、ポリエチレン、連結チャンネル、床レール、上部レール、天井梁

このカタログについて

ドキュメント名 パネル工事周辺部材
ドキュメント種別 製品カタログ
ファイルサイズ 3.6Mb
登録カテゴリ
取り扱い企業 サンワイズ株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

パネル工事周辺部材 ア ル ミ / 樹 脂 各 種

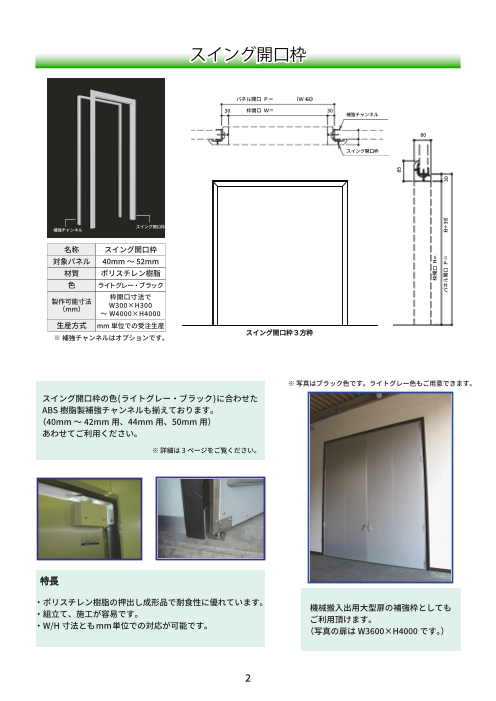

Page2

スイング開口枠 パネル開口 P= (W+60) 30 枠開口 W= 30 補強チャンネル 80 スイング開口枠 スイング開口枠 補強チャンネル 名称 スイング開口枠 対象パネル 40mm ~ 52mm 材質 ポリスチレン樹脂 色 ライトグレー・ブラック 枠開口寸法で 製作可能寸法 W300×H300 (mm) ~ W4000×H4000 生産方式 mm 単位での受注生産 スイング開口枠 3方枠 ※ 補強チャンネルはオプションです。 ※ 写真はブラック色です。 ライトグレー色もご用意できます。 スイング開口枠の色 (ライトグレー ・ ブラック) に合わせた ABS 樹脂製補強チャンネルも揃えております。 (40mm ~ 42mm 用、 44mm 用、 50mm 用) あわせてご利用ください。 ※ 詳細は 3 ページをご覧ください。 特長 ・ ポリスチレン樹脂の押出し成形品で耐食性に優れています。 ・ 組立て、 施工が容易です。 機械搬入出用大型扉の補強枠としても ・ W/H 寸法とも mm 単位での対応が可能です。 ご利用頂けます。 (写真の扉は W3600×H4000 です。) 2 85 枠開口 H= パネル開口 P= (H+30) 30

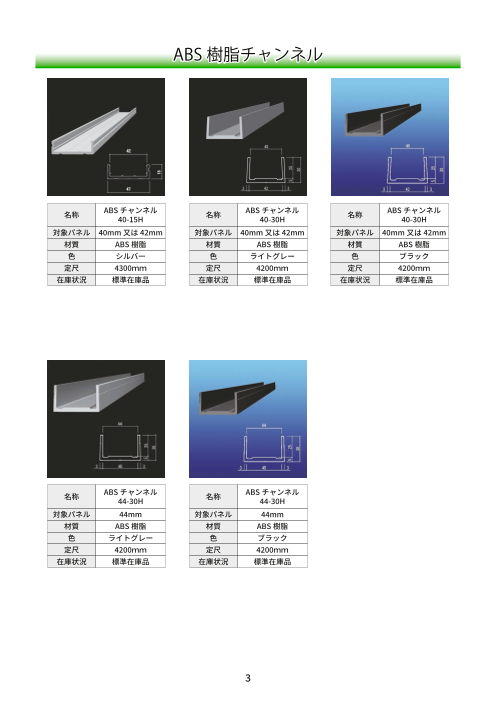

Page3

ABS 樹脂チャンネル ABS チャンネル ABS チャンネル ABS チャンネル 名称 名称 名称 40-15H 40-30H 40-30H 対象パネル 40mm 又は 42mm 対象パネル 40mm 又は 42mm 対象パネル 40mm 又は 42mm 材質 ABS 樹脂 材質 ABS 樹脂 材質 ABS 樹脂 色 シルバー 色 ライトグレー 色 ブラック 定尺 4300mm 定尺 4200mm 定尺 4200mm 在庫状況 標準在庫品 在庫状況 標準在庫品 在庫状況 標準在庫品 ABS チャンネル ABS チャンネル 名称 名称 44-30H 44-30H 対象パネル 44mm 対象パネル 44mm 材質 ABS 樹脂 材質 ABS 樹脂 色 ライトグレー 色 ブラック 定尺 4200mm 定尺 4200mm 在庫状況 標準在庫品 在庫状況 標準在庫品 3
Page4

アルミチャンネル ABS 樹脂チャンネル ABS チャンネル ABS チャンネル 名称 名称 50-30H 50-30H 対象パネル 50mm 対象パネル 50mm 材質 ABS 樹脂 材質 ABS 樹脂 色 ライトグレー 色 ブラック 定尺 4200mm 定尺 4200mm 在庫状況 標準在庫品 在庫状況 標準在庫品 その他樹脂部材各種 PE チャンネル 塩ビチャンネル 名称 名称 40-18H 42-50H 対象パネル 40mm 又は 42mm 対象パネル 42mm 材質 ポリエチレン 材質 塩ビ 色 アイボリー 色 アイボリー 定尺 4000mm 定尺 4000mm 在庫状況 標準在庫品 在庫状況 標準在庫品 ※在庫終了次第、廃番予定です。 4
Page5

アルミチャンネル アルミチャンネル アルミチャンネル アルミチャンネル 名称 名称 名称 42-25H 42-40H 40-40H 対象パネル 42mm 対象パネル 42mm 対象パネル 40mm 材質 アルミ 材質 アルミ 材質 アルミ 色 シルバー 色 シルバー 色 シルバー 定尺 4200mm 定尺 4200mm 定尺 4200mm 在庫状況 標準在庫品 在庫状況 標準在庫品 在庫状況 標準在庫品 アルマイト アルマイト アルマイト 仕上げ 仕上げ 仕上げ クリアー処理 クリアー処理 クリアー処理 アルミチャンネル 名称 44-35H 対象パネル 44mm 材質 アルミ 色 シルバー 定尺 4200mm 在庫状況 標準在庫品 アルマイト 仕上げ クリアー処理 ※ アルミチャンネルはここに挙げた以外にも多くの種類をご用意できます。 詳細は 13 ページをご覧ください。 5
Page6

アルミチャンネル アルミチャンネル アルミチャンネル 名称 名称 50-25H 50-40H 対象パネル 50mm 対象パネル 50mm 材質 アルミ 材質 アルミ 色 シルバー 色 シルバー 定尺 4200mm 定尺 4200mm 在庫状況 標準在庫品 在庫状況 標準在庫品 アルマイト アルマイト 仕上げ 仕上げ クリアー処理 クリアー処理 ※ アルミチャンネルはここに挙げた以外にも多くの種類をご用意できます。 詳細は 13 ページをご覧ください。 一部の商品を除き、 周辺部材は定尺での販売ですが、 お時間を頂ければ切断や穴あけ、 皿取りの要望にも 対応致します。 詳細は営業担当にお問い合わせください。 アルミキャップチャンネル 3 方枠 アルミキャップチャンネル 4 方枠 アルミ連結チャンネル TC42 4 方 6
Page7

アルミ連結チャンネル アルミ連結チャンネル アルミ連結チャンネル アルミ連結チャンネル 名称 名称 名称 42-CW90(旧 42y) 42-CW180 CW135 対象パネル 42mm 対象パネル 40mm・42mm ※ 対象パネル 40mm ~ 52mm 材質 アルミ 材質 アルミ 材質 アルミ 色 シルバー 色 シルバー 色 シルバー 定尺 4000mm 定尺 4300mm 定尺 4000mm 在庫状況 標準在庫品 在庫状況 標準在庫品 在庫状況 標準在庫品 アルマイト アルマイト アルマイト 仕上げ 仕上げ 仕上げ クリアー処理 クリアー処理 クリアー処理 ※ 42mm パネルでは入らない場合が ありますのでご注意下さい。 50 <42-CW90 施工例> <CW135 施工例> 26 24 24 26 アルミ連結チャンネル 名称 TC42 この部分が可変式になっており、 40mm ~ 52mm 対象パネル 42mm のパネルに対応できます。 材質 アルミ <TC42 施工例> 色 シルバー 定尺 4000mm 在庫状況 標準在庫品 アルマイト 仕上げ クリアー処理 7 43
Page8

アルミ床レール アルミ上部レール アルミ床レール アルミ床レール アルミ上部レール アルミ上部レール 名称 名称 名称 名称 42-70HS 42-80HS 40-TP80 42-TP80 対象パネル 42mm 対象パネル 42mm 対象パネル 40mm 対象パネル 42mm 材質 アルミ 材質 アルミ 材質 アルミ 材質 アルミ 色 シルバー 色 シルバー 色 シルバー 色 シルバー 定尺 4000mm 定尺 4000mm 定尺 4000mm 定尺 4000mm 在庫状況 標準在庫品 在庫状況 標準在庫品 在庫状況 標準在庫品 在庫状況 標準在庫品 アルマイト アルマイト アルマイト アルマイト 仕上げ 仕上げ 仕上げ 仕上げ クリアー処理 クリアー処理 クリアー処理 クリアー処理 アルミ上部レールは、 図のように分割できる構造になっており、 間仕切りの 新設 ・増設の際に容易にパネルを立て込むことが出来ます。 本体 副体 上部レール本体を天井に固定し、 パネルを 副体を本体に差し込み、 本体と副体を 立て込みます。 ドリルネジ、 リベットなどで固定します。 8
Page9

アルミ天井梁 アルミ天井梁 名称 TU160N 対象パネル 40mm ~ 44mm 材質 アルミ 色 シルバー 定尺 4100mm 在庫状況 標準在庫品 アルマイト 仕上げ クリアー処理 アルミ天井梁 TU160N は ・ 定尺が 4100mm のため、 少数のご注文でも宅配便利用で迅速に対応致します。 ・ 天井パネルにナットを埋め込んでおく等の加工が一切不要です。 ・ 面材の剥離などにより、 梁材から天井パネルが脱落するなどの心配はありません。 ・ 現場工事が容易で、 組立所要時間を短縮することが可能です。 ※ 室内外の温度差のない部屋にお使いください。 9
Page10

アルミ周辺部材各種 アルミ平板 アルミ平板 アルミ平板 名称 名称 名称 FB2×25 FB2×35 FB2×40 材質 アルミ 材質 アルミ 材質 アルミ 色 シルバー 色 シルバー 色 シルバー 定尺 4200mm 定尺 4200mm 定尺 4200mm 在庫状況 標準在庫品 在庫状況 標準在庫品 在庫状況 標準在庫品 アルマイト アルマイト アルマイト 仕上げ 仕上げ 仕上げ クリアー処理 クリアー処理 クリアー処理 ※ アルミ平板はここに挙げた以外にも多くの種類をご用意できます。 詳細は 13 ページをご覧ください。 アルミアングル アルミ方立て 名称 名称 42L S40S 材質 アルミ 対象パネル 42mm 色 シルバー 材質 アルミ 定尺 4000mm 色 シルバー 在庫状況 標準在庫品 定尺 4000mm アルマイト 在庫状況 標準在庫品 仕上げ クリアー処理 アルマイト 仕上げ クリアー処理 ※ アルミアングルはここに挙げた以外にも多くの種類をご用意できます。 詳細は 12 ページをご覧ください。 10
Page11

汎用アルミ形材 t t 等辺アングル アルミ押し出し材 アルミ押し出し材A アルマイト シルバー A 不等辺アングル アルマイト シルバー A 単位 : mm B 単位 : mm 名称 t A 定尺 名称 t A B 定尺 0.8 - 9L 0.8 9 3640 1.5 - 9 * 20 L 1.5 9 20 4000 0.8 - 12L 0.8 12 3640 1.5 - 9 * 25 L 1.5 9 25 4000 0.8 - 15L 0.8 15 3640 1.5 - 9 * 30 L 1.5 9 30 4000 0.8 - 19L 0.8 19 3640 1.5 - 9 * 40 L 1.5 9 40 4000 1.2 - 19L 1.2 19 3640 1.9 - 10 * 15 L 1.9 10 15 4000 0.8 - 25L 0.8 25 3640 2 - 10 * 50 L 2 10 50 4000 1.2 - 25L 1.2 25 3640 2.5 - 13 * 35 L 2.5 13 35 4000 0.8 - 30L 0.8 30 3640 1.8 - 15 * 18 L 1.8 15 18 4000 1.2 - 30L 1.2 30 3640 1.5 - 15 * 20 L 1.5 15 20 4000 1.5 - 30L 1.5 30 3640 1.8 - 15 * 20 L 1.8 15 20 4000 1.5 - 38L 1.5 38 3640 1.5 - 15 * 25 L 1.5 15 25 4000 1.2 - 10L 1.2 10 4000 1.5 - 15 * 30 L 1.5 15 30 4000 1.2 - 12L 1.2 12 4000 2 - 15 * 30 L 2 15 30 4000 1.2 - 13L 1.2 13 4000 1.5 - 15 * 45 L 1.5 15 45 4000 1.5 - 15L 1.5 15 4000 2 - 20 * 30 L 2 20 30 4000 2 - 15L 2 15 4000 3 - 20 * 30 L 3 20 30 4000 3 - 15L 3 15 4000 2 - 20 * 40 L 2 20 40 4000 1.5 - 19L 1.5 19 4000 3 - 20 * 40 L 3 20 40 4000 2 - 20L 2 20 4000 2 - 20 * 50 L 2 20 50 4000 3 - 20L 3 20 4000 2 - 25 * 50 L 2 25 50 4000 2 - 25L 2 25 4000 3 - 25 * 50 L 3 25 50 4000 2.5 - 25L 2.5 25 4000 4 - 35 * 50 L 4 35 50 4000 3 - 25L 3 25 4000 1.5 - 19 * 63.5L 1.5 19 63.5 4000 4 - 25L 4 25 4000 5 - 50 * 75 L 5 50 75 4000 2 - 30L 2 30 4000 1.5 - 25.4* 76.2L 1.5 25.4 76.2 4000 3 - 30L 3 30 4000 1.2 - 6 * 12 L 1.2 6 12 4000 5 - 30L 5 30 4000 1.2 - 6 * 18 L 1.2 6 18 4000 2 - 35L 2 35 4000 2 - 10 * 15 L 2 10 15 4000 3 - 35L 3 35 4000 1.5 - 10 * 20 L 1.5 10 20 4000 2 - 40L 2 40 4000 1.5 - 10 * 25 L 1.5 10 25 4000 3 - 40L 3 40 4000 1.5 - 10 * 30 L 1.5 10 30 4000 4 - 40L 4 40 4000 1.5 - 10 * 40 L 1.5 10 40 4000 5 - 40L 5 40 4000 2 - 15 * 20 L 2 15 20 4000 1.5 - 45L 1.5 45 4000 2 - 15 * 25 L 2 15 25 4000 1.5 - 50L 1.5 50 4000 3 - 15 * 30 L 3 15 30 4000 2 - 50L 2 50 4000 4 - 25 * 38 L 4 25 38 4000 3 - 50L 3 50 4000 5 - 40 * 60 L 5 40 60 4000 4 - 50L 4 50 4000 5 - 50L 5 50 4000 2 - 55L 2 55 4000 2 - 60L 2 60 4000 2.2 - 70L 2.2 70 4000 2.3 - 80L 2.3 80 4000 1.5 - 10L 1.5 10 4000 2 - 10L 2 10 4000 1.5 - 20L 1.5 20 4000 1.5 - 25L 1.5 25 4000 4 - 30L 4 30 4000 4 - 35L 4 35 4000 1.2 - 38L 1.2 38 4000 1.3 - 50L 1.3 50 4000 11
Page12

汎用アルミ形材 t t 平角棒 アルミ押し出し材 チャンネル アルミ押し出し材 A アルマイト シルバー A アルマイト シルバー (フラットバー) (コの字) 単位 : mm B 単位 : mm 名称 t A 定尺 名称 t A B 定尺 2 - 10 フラットバー 2 10 4000 1 - 5.5* 8 コの字 1 3.5 8 4000 3 - 10 フラットバー 3 10 4000 1 - 6.5* 9 コの字 1 4.5 9 4000 4 - 12 フラットバー 4 12 4000 1 - 7.5* 10 コの字 1 5.5 10 4000 2 - 15 フラットバー 2 15 4000 1 - 7.5* 25 コの字 1 5.5 25 4000 3 - 15 フラットバー 3 15 4000 1 - 8.5* 10 コの字 1 6.5 10 4000 2 - 20 フラットバー 2 20 4000 1.6 - 10 * 10 コの字 1.6 6.8 10 4000 3 - 20 フラットバー 3 20 4000 1 - 10 * 10 コの字 1 8 10 4000 4 - 20 フラットバー 4 20 4000 1.2 - 10 * 15 コの字 1.2 7.6 15 4000 5 - 20 フラットバー 5 20 4000 2 - 12 * 12 コの字 2 8 12 4000 2 - 25 フラットバー 2 25 4000 1 - 11 * 5 コの字 1 9 5 4000 3 - 25 フラットバー 3 25 4000 1 - 12 * 10 コの字 1 10 10 4000 4 - 25 フラットバー 4 25 4000 2 - 15 * 15 コの字 2 11 15 4000 5 - 25 フラットバー 5 25 4000 1 - 14 * 10 コの字 1 12 10 4000 2 - 30 フラットバー 2 30 4000 1.5 - 15 * 24 コの字 1.5 12 24 4000 3 - 30 フラットバー 3 30 4000 2 - 18 * 10 コの字 2 14 10 4000 4 - 30 フラットバー 4 30 4000 1 - 18 * 12 コの字 1 16 12 4000 5 - 30 フラットバー 5 30 4000 2 - 20 * 20 コの字 2 16 20 4000 3 - 35 フラットバー 3 35 4000 1.5 - 20 * 12 コの字 1.5 17 12 4000 2 - 40 フラットバー 2 40 4000 2 - 22 * 12 コの字 2 18 12 4000 3 - 40 フラットバー 3 40 4000 1 - 22 * 13 コの字 1 20 13 4000 5 - 40 フラットバー 5 40 4000 1.5 - 24 * 10 コの字 1.5 21 10 4000 1.5- 50 フラットバー 1.5 50 4000 2 - 25 * 15 コの字 2 21 15 4000 2 - 50 フラットバー 2 50 4000 2 - 25 * 25 コの字 2 21 25 4000 3 - 50 フラットバー 3 50 4000 1.5 - 25 * 15 コの字 1.5 22 15 4000 5 - 50 フラットバー 5 50 4000 2.4 - 30 * 30 コの字 2.4 25.2 30 4000 3 - 60 フラットバー 3 60 4000 2 - 30 * 15 コの字 2 26 15 4000 2 - 67 フラットバー 2 67 4000 2.4 - 35 * 20 コの字 2.4 30.2 20 4000 3 - 70 フラットバー 3 70 4000 2 - 35 * 20 コの字 2 31 20 4000 2 - 88 フラットバー 2 88 4000 1.9 - 38 * 20 コの字 1.9 34.2 20 4000 3 - 100 フラットバー 3 100 4000 3 - 40 * 20 コの字 3 34 20 4000 6 - 9 フラットバー 6 9 4000 2 - 40 * 20 コの字 2 36 20 4000 4 - 10 フラットバー 4 10 4000 2 - 40 * 30 コの字 2 36 30 4000 5 - 10 フラットバー 5 10 4000 3 - 50 * 25 コの字 3 44 25 4000 6 - 10 フラットバー 6 10 4000 2.5 - 50 * 20 コの字 2.5 45 20 4000 3 - 12 フラットバー 3 12 4000 3 - 60 * 30 コの字 3 54 30 4000 5 - 12 フラットバー 5 12 4000 3.2 - 75 * 40 コの字 3.2 68.6 40 4000 6 - 12 フラットバー 6 12 4000 1.5 - 10 * 10 コの字 1.5 7 10 4000 5 - 13 フラットバー 5 13 4000 1.5 - 25 * 16 コの字 1.5 22 16 4000 4 - 15 フラットバー 4 15 4000 3 - 30 * 15 コの字 3 24 15 4000 5 - 15 フラットバー 5 15 4000 6 - 15 フラットバー 6 15 4000 6 - 20 フラットバー 6 20 4000 6 - 25 フラットバー 6 25 4000 4 - 28 フラットバー 4 28 4000 6 - 30 フラットバー 6 30 4000 6 - 32 フラットバー 6 32 4000 5 - 35 フラットバー 5 35 4000 6 - 35 フラットバー 6 35 4000 4 - 40 フラットバー 4 40 4000 6 - 40 フラットバー 6 40 4000 4 - 50 フラットバー 4 50 4000 6 - 50 フラットバー 6 50 4000 4 - 60 フラットバー 4 60 4000 5 - 60 フラットバー 5 60 4000 6 - 60 フラットバー 6 60 4000 4 - 70 フラットバー 4 70 4000 5 - 70 フラットバー 5 70 4000 6 - 75 フラットバー 6 75 4000 5 - 100 フラットバー 5 100 4000 6 - 100 フラットバー 6 100 4000 6 - 160 フラットバー 6 160 4000 12
Page13

汎用アルミ形材 t A 角棒 アルミ押し出し材 アルミ押し出し材Aアルマイト シルバー 角パイプ アルマイト シルバー A A 単位 : mm 単位 : mm 名称 A 定尺 名称 t A 定尺 5 * 5 角棒 5 2000 1.2 -  9 □ 角パイプ 1.2 9 4000 6 * 6 角棒 6 4000 1  - 10 □ 角パイプ 1 10 4000 7 * 7 角棒 7 4000 1.2 - 12 □ 角パイプ 1.2 12 4000 8 * 8 角棒 8 4000 1.5 - 15 □ 角パイプ 1.5 15 4000 9 * 9 角棒 9 4000 1.5 - 19 □ 角パイプ 1.5 19 4000 10 * 10 角棒 10 4000 2  - 20 □ 角パイプ 2 20 4000 12 * 12 角棒 12 4000 2  - 25 □ 角パイプ 2 25 4000 13 * 13 角棒 13 4000 2  - 30 □ 角パイプ 2 30 4000 14 * 14 角棒 14 4000 2  - 35 □ 角パイプ 2 35 4000 15 * 15 角棒 15 4000 2  - 40 □ 角パイプ 2 40 4000 16 * 16 角棒 16 4000 2  - 50 □ 角パイプ 2 50 4000 18 * 18 角棒 18 4000 2  - 60 □ 角パイプ 2 60 4000 19 * 19 角棒 19 4000 2.5 - 70 □ 角パイプ 2.5 70 4000 20 * 20 角棒 20 4000 2.5 - 75 □ 角パイプ 2.5 75 4000 22 * 22 角棒 22 4000 2.5 - 80 □ 角パイプ 2.5 80 4000 25 * 25 角棒 25 4000 2.5 - 100 □ 角パイプ 2.5 100 4000 30 * 30 角棒 30 4000 2.5 - 125 □ 角パイプ 2.5 125 4000 32 * 32 角棒 32 4000 2.4 - 19 □ 角パイプ 2.4 19 5000 35 * 35 角棒 35 4000 1.5 - 20 □ 角パイプ 1.5 20 5000 1.5 - 25 □ 角パイプ 1.5 25 5000 2.5 - 25 □ 角パイプ 2.5 25 5000 1.6 - 25.4□ 角パイプ 1.6 25.4 4000 1.5 - 30 □ 角パイプ 1.5 30 4000 3  - 30 □ 角パイプ 3 30 5000 2.5 - 40 □ 角パイプ 2.5 40 5000 3  - 40 □ 角パイプ 3 40 5000 2.5 - 50 □ 角パイプ 2.5 50 5000 3  - 50 □ 角パイプ 3 50 5000 3  - 100 □ 角パイプ 3 100 5000 13
Page14

汎用アルミ形材 t A 平角パイプ アルミ押し出し材アルマイト シルバー B 単位 : mm 名称 t A B 定尺 1.2 - 10 * 15 平角パイプ 1.2 10 15 4000 1.5 - 10 * 30 平角パイプ 1.5 10 30 4000 1.2 - 12 * 18 平角パイプ 1.2 12 18 4000 1.5 - 15 * 20 平角パイプ 1.5 15 20 4000 1.5 - 15 * 25 平角パイプ 1.5 15 25 4000 1.5 - 15 * 30 平角パイプ 1.5 15 30 4000 2 - 20 * 30 平角パイプ 2 20 30 4000 2 - 20 * 40 平角パイプ 2 20 40 4000 2 - 25 * 40 平角パイプ 2 25 40 4000 2 - 25 * 50 平角パイプ 2 25 50 4000 2 - 25 * 60 平角パイプ 2 25 60 4000 2 - 30 * 40 平角パイプ 2 30 40 4000 2 - 30 * 50 平角パイプ 2 30 50 4000 2 - 30 * 60 平角パイプ 2 30 60 4000 2 - 30 * 70 平角パイプ 2 30 70 4000 2.5 - 30 * 100 平角パイプ 2.5 30 100 4000 2 - 40 * 60 平角パイプ 2 40 60 4000 2.5 - 40 * 80 平角パイプ 2.5 40 80 4000 2.5 - 50 * 100 平角パイプ 2.5 50 100 4000 2.5 - 50 * 150 平角パイプ 2.5 50 150 4000 2 - 20 * 25 平角パイプ 2 20 25 5000 1.5 - 20 * 30 平角パイプ 1.5 20 30 5000 2.5 - 20 * 30 平角パイプ 2.5 20 30 5000 2.5 - 20 * 40 平角パイプ 2.5 20 40 5000 3 - 25 * 30 平角パイプ 3 25 30 5000 3 - 30 * 40 平角パイプ 3 30 40 5000 2.5 - 30 * 60 平角パイプ 2.5 30 60 5000 2 - 30 * 65 平角パイプ 2 30 65 5000 3 - 30 * 70 平角パイプ 3 30 70 5000 2 - 35 * 70 平角パイプ 2 35 70 5000 2.5 - 40 * 60 平角パイプ 2.5 40 60 5000 3 - 40 * 60 平角パイプ 3 40 60 5000 4 - 40 * 60 平角パイプ 4 40 60 5000 2 - 50 * 100 平角パイプ 2 50 100 5000 2.5 - 60 * 120 平角パイプ 2.5 60 120 5000 2.8 - 60 * 120 平角パイプ 2.8 60 120 5000 3 - 50 * 150 平角パイプ 3 50 150 5000 14
Page15

各種カタログのご案内 その他、建具の個別カタログもございます。 総合カタログ 断熱パネルカタログ 間仕切り関連のカタログ R巾木カタログ 建具系総合カタログ、パネル関連のカタログ、R巾木カタログの他、個別の建具カタログを 各種ご用意しております。発送いたしますのでお気軽にお問い合わせください。 また、HP にてカタログの閲覧・ダウンロードも可能です。 パネル工事周辺部材のご注文に際して パネル工事周辺部材のご注文に際しては、以下の点にご留意願います。 ・ パネル工事周辺部材はスイング開口枠を除き、基本的には定尺でのご注文をお願い致します。 ・ 切断(トメでの切断含む)、穴あけ、皿取りなどの加工に関しては、弊社営業担当にお尋ね下さい。場合によっては加工をお受けできない場合がありますので、  予めご了承ください。 ・ アルミ天井梁につきましては天井梁形材のほか、天井梁と天井パネルを固定するストッパーおよびドリルネジ、4100mmを超える長さの梁を使用する場合のジョ  イント板等を準備し出荷致しますので、ご注文時には、使用する梁の長さをお知らせ頂くか、天井伏せ図をご提示いただきますようお願い致します。 ・ 定尺品は、当社指定宅配業者の集配車に入る長さですが、宅配会社によってはこの長さが乗る集配車を持っていない場合がありますので、宅配会社の指定はで  きない場合がございます。また、納品時間の指定はできません。納品時間の指定をご希望のお客様は、弊社営業担当にお尋ねください。 ・ 汎用アルミ形材は、若干納期を頂く場合があります。詳しくは弊社営業担当にお問い合わせください。 15
