総合カタログ

製品カタログ

工場用建具・クリーンルーム建具から、インターロック制御盤、形材各種等、関連商品まで掲載している総合カタログです。

---
関連キーワード:フラッシュドア、スライドドア、開きドア、引戸、片開きドア、両開きドア、片引き戸、両開き戸、マシンハッチ、上げ下げマドア、インターロック制御盤、FIX窓、ガラリ、R巾木、台車ガード、形材、複層ガラス、一般ペア、Hiペア、Sxペア、発熱ペア、アルミ、ステンレス、スチール、樹脂、クリーンルーム、食品工場、医薬品工場、製薬工場、半導体製造工場、水産加工場、病院、試験室、工場

このカタログについて

ドキュメント名 総合カタログ
ドキュメント種別 製品カタログ
ファイルサイズ 7.6Mb
登録カテゴリ
取り扱い企業 サンワイズ株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

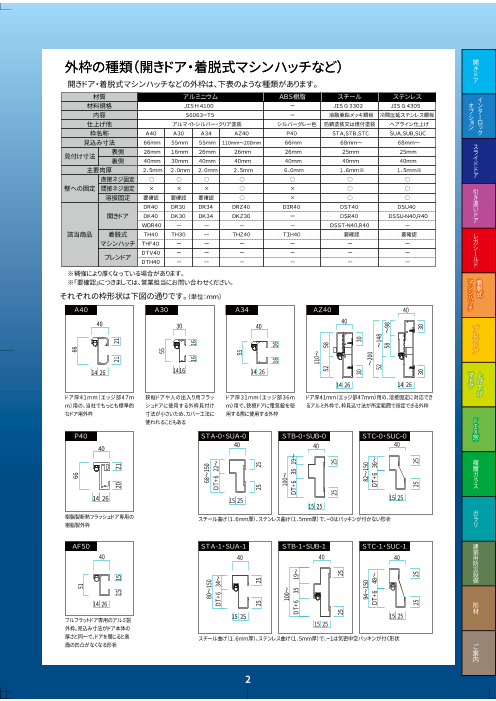

Page2

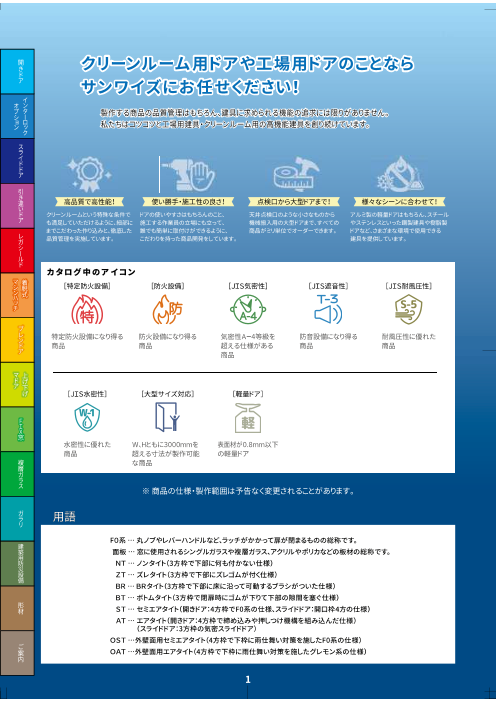

01

工場用・クリーンルーム用の ドアやマドを創っています。 ク リ ーン ル ーム や 各 種 試 験 室 な ど、 設 備 と して の 部 屋 に 取 付 け る 設 備 用 の 建 具 に は 、 一 般 建 築 用 の 建 具 と は 異 な る さ ま ざ ま な 機 能 が 求 め ら れ ま す。 気 密 性 能 、 断 熱 性 能 、 耐 火 性 能 、 耐 薬 品 性 能 、 作 業 の 効 率 化 な ど サ ン ワ イ ズ は 、 最 適 な 仕 事 環 境 を 実 現 す る お 手 伝 い を す る 会 社 で す。 用 語 F0系 … 丸ノブやレバーハンドルなど、ラッチがかかって扉が閉まるものの総称です。 面板 … 窓に使用されるシングルガラスや複層ガラス、アクリルやポリカなどの板材の総称です。 NT … ノンタイト(3方枠で下部に何も付かない仕様) ZT … ズレタイト(3方枠で下部にズレゴムが付く仕様) BR … BRタイト(3方枠で下部に床に沿って可動するブラシがついた仕様) BT … ボトムタイト(3方枠で閉扉時にゴムが下りて下部の隙間を塞ぐ仕様) ST … セミエアタイト(開きドア:4方枠でF0系の仕様、スライドドア:開口枠4方の仕様) AT … エアタイト(開きドア:4方枠でグレモンまたはカムラッチハンドルで締め込む仕様) (スライドドア:3方枠の気密スライドドア) OST … 屋外面用セミエアタイト(4方枠で下枠に雨仕舞い対策を施したF0系の仕様)
Page3

02

サンワイズ商品カタログ DR アルミフラッシュドア 幅広いニーズに対応するユーティリティなフラッシュドア............................................................................. 3 DK アルミ框ドア スマートな外観の軽量アルミ框(かまち)ドア ..................................................................................................... 5 DRF フルフラットドア 凹凸を極限まで抑えたフルフラットなドア..................................................................................................... 7 DRZ アルミフラッシュドア 壁厚に合わせて見込み寸法を設定できる万能フラッシュドア ....................................................................... 9 DKZ アルミ框ドア 壁厚に合わせて見込み寸法を設定できる万能框ドア ...........................................................................................11 DIR 断熱フラッシュドア 低温クリーンルーム用のスマートな樹脂製断熱フラッシュドア .........................................................................13 WDR 外折れフラッシュドア 省スペース化に貢献する便利なドア .................................................................................................15 DSR 超軽量鋼製フラッシュドア とにかく軽い!鋼製フラッシュドア..............................................................................................17 DSS 軽量ステンレスドア 見た目もスマートなフラッシュドア.......................................................................................................18 DST スチールドア 特定防火設備・防火設備対応の鋼製フラッシュドア............................................................................................19 DSU ステンレスドア 特定防火設備・防火設備対応のステンレス製フラッシュドア..................................................................................20 DF 点検扉 設置が簡単な簡易点検扉 ...............................................................................................................................25 ISI インターロック制御盤 開きドア同士のインターロック制御のみに特化した制御盤 .......................................................................27 SR スライドドア 幅広いニーズに対応するユーティリティなパネルタイプのスライドドア ..........................................................................29 SK スライド框ドア スマートな外観の軽量アルミ框(かまち)スライドドア..........................................................................................31 SAR 気密スライドドア 軽い動きでも気密性能A-4等級をクリアしたエアタイトドア...............................................................................33 SIR 断熱スライドドア 低温クリーンルーム用の樹脂製断熱スライドドア..........................................................................................35 WSR ダブルスライドドア スリムタイプのダブルスライドドア........................................................................................................37 WSK ダブルスライド框ドア 全面シースルーも可能、スタイリッシュなアルミ框(かまち)ダブルスライドドア......................................................39 SSS 軽量ステンレススライドドア 軽量・スマートなステンレススライドドア......................................................................................41 SS 内蔵スチールスライドドア 壁にスッキリ収まるスチールスライドドア........................................................................................43 SST 直付けスチールスライドドア 防火設備に対応!レール直付けタイプの鋼製スライドドア..................................................................45 SSU 直付けステンレススライドドア 防火設備に対応!レール直付けタイプのステンレス製スライドドア........................................................46 TH 着脱式マシンハッチ 大型機械搬入出用にも対応できるマシンハッチ ......................................................................................49 THZ 着脱式マシンハッチフラットタイプ 軽量間仕切りやRC壁に対応する万能マシンハッチ ..............................................................51 THF 着脱式断熱マシンハッチ 突起物を極限までなくしたフルフラットマシンハッチ.............................................................................53 TIH 着脱式アルミ框マシンハッチ 低温クリーンルーム用の樹脂製断熱マシンハッチ ........................................................................54 TK 着脱式マシンハッチ ディスプレー効果に優れたアルミ框(かまち)マシンハッチ.............................................................................55 SPD 引戸プラスドア 使い勝手を追求した新しいカタチ スライドドアとフラッシュドアの組み合わせ ...............................................................57 DTV 着脱プラスドア 大型機械搬入出用マシンハッチと常用ドアの1台2役.........................................................................................59 DTH 着脱プラスドア 着脱式マシンハッチと開きドアの便利な組み合わせ..........................................................................................61 VR 上げ下げマドア パネルタイプ 任意の位置でストップ可能、女性でも開閉できるバーチカルドア .......................................................63 VK 上げ下げマドア カマチタイプ 全面シースルーも可能な上げ下げマド..................................................................................64 FX アルミ枠FIX窓 取付け簡単なアルミFIX窓.................................................................................................................67 FW アルミ枠複層FIX窓 FX型FIX窓の複層ガラス版 ........................................................................................................68 PX 樹脂枠FIX窓 取付け簡単な樹脂製FIX窓..................................................................................................................69 PW 樹脂枠複層FIX窓 断熱性に優れた樹脂枠の複層ガラス専用FIX窓 ....................................................................................70 AFZ アルミ枠FIX窓 パネルを選ばないアルミFIX窓 ............................................................................................................71 FZ ステンレス枠FIX窓 ステンレス枠のFIX窓 .................................................................................................................72 MF 蓋付窓 開閉がスムーズな蓋付のFIX窓 ........................................................................................................................73 GA アルミガラリ両フランジ型 取付け簡単なアルミガラリ ....................................................................................................75 GAS アルミガラリ片フランジ型 どこにでも取付け可能なユーティリティなガラリ ..............................................................................76 GU ステンレスガラリ 両フランジ型 取り付け簡単、挟み込みタイプのステンレスガラリ .....................................................................77 GUS ステンレスガラリ 片フランジ型 どこにでも取り付け可能、ステンレスの万能ガラリ ......................................................................77 GUI ステンレスガラリ屋内建築壁用 建築壁対応、見込み寸法が指定できるステンレス製ガラリ ...........................................................78 ご案内 形材各種 .........................................................................................................................................................79 複層ガラス商品 ................................................................................................................................................83 大型ドアへの取組み・社内試験について ..............................................................................................................85 会社概要・商品保証規定 ...................................................................................................................................86 コラム① 外枠の種類 ...................23 コラム⑦ 防火設備 ........................................48 コラム② 外枠の取り合い例...........24 コラム⑧ 不燃とドア .......................................48 コラム コラム③ 開きドアの標準ハンドル ...26 コラム⑨ 着脱式マシンハッチの便利なオプション...56コラム④ 点検口も創ります............26 コラム⑩ ドアの気密性能 ...............................65 コラム⑤ 防爆エリアとエアー錠......26 コラム⑪ こんなマドもできます.........................68 コラム⑥ ダブルスライドについて....40 コラム⑫ 複層ガラス ......................................72
Page4

03、商品ページ、1-1_開きドア1_cs4

DR アルミフラッシュドア DR30・DR34 -スタイリッシュな薄型フラッシュドア- 3方枠 NT ZT BT 4方枠 ST AT※ ※ カムラッチ点検口のみ 点検口や人の出入り用ドア、いわゆる「マンドア」サイズ用の薄型フラッシュドアです。ラッチ 系の錠前を使用する「DR30」と、専用外枠を使用して電気錠の組み込みが可能な「DR34」 があります。 ◆ 枠の見込み寸法や見付け寸法が小さいので、すっきりとした外観 ◆ ドア内部はアルミフレームとスチレンフォーム(不燃の場合はフェノールフォーム)の組み 合わせなので、非常に軽量 ◆ マドやガラリなどのオプションも充実 ◆ すべて1mm単位のオーダーメイド DR40 -幅広いニーズに対応するユーティリティなフラッシュドア- 3方枠 NT ZT BT 4方枠 ST AT 点検口から機械の搬入出用大型ドアまで、また、単なる人や荷物の出入り用から厳しい気密 性能を要求されるスーパークリーンルーム用エアタイトドアまで、幅広いニーズに対応するフ ラッシュドアです。 ◆ 4方枠グレモンハンドルのエアタイト仕様ではJISの気密性能A-4等級をクリア ◆ ドア内部はアルミフレームとハニカム材やスチレンフォーム(断熱不燃の場合は不燃ポリ スチレンフォームまたはフェノールフォーム)の組み合わせなので、非常に軽量 ◆ 点検口から大型ドアまで、すべて同一の外観で統一可能 ◆ マドやガラリなどのオプションも充実 ◆ すべて1mm単位のオーダーメイド ◆ 3方枠ボトムタイト仕様にはステンレス沓摺りをオプションで用意 3
Page5

04

DR 図面 DR30 40 6 26 30 30 30 30 55 55 16 16 16 16 6 6 31 6 6 6 31 DR40 40 40 40 40 66 66 26 26 26 26 6 6 41 6 6 6 41 下部ズレゴム(3方枠) フランス落し受坪 枠部詳細 現場で簡単に長さ調整ができます フタ付になっており、ゴミが入りません 枠はトメ加工になっています DR40片開き ガラリなどのオプションも充実しています 4 66 55 31 41 31 12 6 26 12 6 16 55 40 30 66 55 31 41 26 6 6 26 16 6 6 16 40 40 30 30
Page6

05

DK アルミ框ドア DK30・DK34 -スマートな外観の軽量框(かまち)ドア- 3方枠 NT ZT BT 4方枠 ST AT※ ※ カムラッチ点検口のみ 点検口や人の出入り用ドア、いわゆる「マンドア」サイズ用の軽量框ドアです。ラッチ系の錠前 を使用する「DK30」と、専用樹脂カセットと専用外枠を使用して電気錠の組み込みが可能 な「DK34」があります。中桟で上下面板を仕切った中桟付きと、仕切りのない中桟なしの2タ イプを選択できます。 ◆ 全面マドや全面ガラリなど、マドやガラリを大きく採りたいときに便利 ◆ アルミフレームと面板のみの組み合わせなので、非常に軽量 ◆ 枠の見込み寸法や見付け寸法が小さいので、すっきりとした外観 ◆ 中桟付き・なしと面板やガラリの組み合わせが自由に選択可能 ◆ 狭框ドアでありながら本格的な電気錠に対応可能(DK34のみ) ◆ すべて1mm単位のオーダーメイド DK40 -大型ドア専用の頑丈なアルミ框ドア- 3方枠 NT ZT BR BT 4方枠 ST AT 機械搬入出用大型ドア専用のアルミ框ドアです。縦框を大きくすることで、グレモン機構や 電気錠の装着が可能になり、框ドアの大型化を実現しました。大型ドアに大きなマドを確保 したい場合にも利用できます。 ◆ 框ドアならではのスマートな外観を持ちながら、有効寸法でH5000mmという驚きの最 大寸法を実現 ◆ グレモンの装置が組み込み可能 ◆ 中桟付き・なしと面板やガラリの組み合わせが自由に選択可能 ◆ 全面マドや全面ガラリなど、マドやガラリを大きく採りたいときに便利 ◆ 本格的な電気錠にも対応可能 ◆すべて1mm単位のオーダーメイド 5
Page7

06

DK 図面 DK30 40 6 26 30 30 30 30 55 55 16 16 16 16 6 6 36 6 6 6 36 DK40 40 40 40 40 66 66 26 26 26 26 6 6 6 6 6 47 47 DK30 DK34 DK40 DKシリーズならこのような全ガラリドアも可能です 専用カセットを使って電気錠を組み込めます こんな大型框ドアも可能です 6 66 55 4477 3366 3366 55 12 6 26 12 6 16 108 40 30 66 55 4477 3366 26 6 6 26 16 6 6 16 40 40 30 30
Page8

07

DRF フルフラットドア DRF50 -凹凸を極限まで抑えたフルフラットなドア- 3方枠 NT BT 4方枠 ST AT ※ 4方枠の場合、下枠はステンレスになります。 フラッシュドアには本来あまり凹凸がありませんが、それでも丁番やドアチェックといった金 物や覗き窓が付く場合にはそこに凹凸ができてしまい、チリなど溜まることがあります。また、 クリーンルームでは、ちょっとした突起が気流を乱す原因となってしまいます。フルフラットド アはそんな凹凸を可能な限りなくし、GMPを意識して清掃のしやすいクリーンな環境を保持 することができます。二重ガラスの覗き窓※1はフレームレスでフラット、丁番やドアチェック もドア本体に内蔵※2されるのでフラット、さらに標準アルミ外枠の見込みはドア本体の厚み と全く同じでフラット。開閉のためのハンドルと施錠するための錠前※3だけは露出しますが、 それ以外は枠から扉までまさに“フルフラット”です。サンワイズのクリーンルーム用ドアの特 長である軽い開閉と気密性の良さはそのままに、清掃のしやすさと気流の乱れ防止を追求し た“フルフラットドア”は、クリーンルーム用扉の究極の形です。 ※1 窓はオプションです。 ※2 オプションでオートヒンジに変更することもできます(露出します)。 ※3 錠前はオプションです。 ◆ 覗き窓部の窪みや窓枠フレームやヒンジの出っ張り※1 をなくし、ハンドルや鍵の差し込 み口以外はほとんどの突起をなくしたフルフラットなドア ◆ 余計な出っ張りがないからチリやホコリ、粉末なども溜まり難く清掃も容易 ◆ 枠も扉と同じ見込み寸法だから、枠も扉から出っ張ることがない※2 ◆ 扉の内部はアルミ形材と断熱材、表面は0.4mmの薄い鋼板で超軽量 ◆ 枠と扉はパッキンで密着しており、気密性も確保できる ※1 出っ張りの無いヒンジ隠し丁番の場合、製作できる寸法に制限があります。 ※2 外枠がアルミ押出形材の場合です。壁の厚みに合わせてスチール枠又はステンレス 枠で製作することも可能ですが、その場合は、枠と扉はフラットになりません。 製作可能仕様 仕 様 自閉装置(オプション) 電気錠組み込み 隠 し 丁 番 仕 様 コンシールドドアクローザー × 旗 丁 番 仕 様 オートヒンジ ○ 7
Page9

08

DRF 図面 DRF50 40 40 40 40 51 51 26 DW 26 26 DW DW 26 6 4 4 6 4 420 420 420 片開き(隠し丁番仕様) 両開き(オートヒンジ仕様) 窓部詳細 8 51 51 620 12 DH 6 26 40 51 620 51 51 620 26 6 DH 6 26 40 40
Page10

09

DRZ アルミフラッシュドア DRZ40 -壁厚に合わせて見込み寸法を設定できる万能フラッシュドア- 3方枠 NT ZT BT 4方枠 ST AT ※ 4方枠の場合、下枠はステンレスになります。 軽量間仕切りやRC壁などに対応できるアルミ押出形材外枠のフラッシュドアです。壁に取 付ける外枠はシルバーのアルマイト処理済みのアルミ押出形材となっており、折り曲げのよ うなアルマイトの割れが出ません。また、枠見込みは110mm~200mmまで10mm単位で 指定でき、枠の見込み寸法に合わせた溶接用アンカー材を枠に取付けて出荷します。錠前 はレバーハンドルや丸ノブといったラッチ系の錠前のほか、グレモンハンドルも装着可能で す。4方枠は下枠がステンレスになります。3方枠の場合は、扉の下部にアジャスト機能のあ るズレゴムやドアボトムを付けることができます。また、オプションで下部にステンレス沓摺を 追加することも可能です。 ◆ 枠見込み寸法を110mm~200mmの間で自由に設定可能 ◆ 扉のアルミエッジ材やアルミ形材の外枠は精度の高いトメカットで、外見上もスマート ◆ 扉の表面材は当社指定色の焼付カラー鋼板のほか、ステンレスやアルミ材などにも対応 可能。オプションで化粧シートを貼っての出荷も可能です※1 ◆ 扉設置後でも丁番やストライクの位置の調整ができるアジャスト機能を多数搭載※2 ◆ 扉下部には隙間を塞ぐアジャスト機能付きズレゴムのほか、ドアボトム付きにも対応可能 ◆ テーパー付きのドア窓やガラリなどのクリーンルーム用ドアメーカーならではの豊富なオ プション ◆ クリーンルーム用ドアメーカーが製作する高い寸法精度で、すべて1mm単位のオー ダーメイド ※1 外枠はアルマイト、扉本体にはアルミエッジ材が回っており、現場でのSOPには向いて おりません。この場合、表面材のほかエッジ材や外枠も含めて事前に焼付塗装とする か、現場もしくは工場にて化粧シート貼りにて対応してください。 ※2 モルタル詰めした場合は丁番の調整はできません。 9
Page11

10

DRZ 図面 DRZ40 40 40 40 40 26 26 26 26 41 41 6 6 6 6 6 ●枠の見込み寸法を指定できる、新しいアルミフラッシュドア 当社のクリーンルーム用・工場用のアルミフラッシュドアDR40が、RC壁や軽量間仕切りなどのように様々な壁厚が考えられる壁にも対応できるようになりました。 壁に取付ける枠は本体と副体、二つのアルミ押出形材からなり、副体をズラすことで10mmピッチで見込み寸法を調節することができます。 副体には見込み寸法110mm~150mm用と、160mm~200mm用の2種類を用意していますので、壁の厚さに応じてお選びいただけます。 10 150mm 140mm 130mm 120mm 110mm(最小) 4411 12 6 26 40 200mm(最大) 190mm 180mm 4411 170mm 160mm 12 6 26 40
Page12

11

DKZ アルミ框ドア DKZ30・DKZ34 -枠の見込み寸法を指定できるスマートな框ドア- 3方枠 NT ZT BT 4方枠 ST ※ 4方枠の場合、下枠はステンレスになります。 軽量間仕切りやRC壁などに対応できる狭框ドアです。見込み寸法を自由に設定できる外枠 はアルミ押し出し形材で、折り曲げ特有のアルマイト割れの無いスマートな仕上がりになっ ています。見込み寸法は110mm~200mmまで10mm単位で指定でき、枠見込寸法に合わ せた溶接用アンカー材を枠に取付けて出荷します。ラッチ系の錠前を使用する「DKZ30」 と、専用樹脂カセットを使用して電気錠(美和ロックAUR)を組み込み事ができる「DKZ34」 があります。中桟で上下面板を仕切った中桟付きと、仕切りのない中桟なしの2タイプを選 択できます。中桟なしの仕様は全面ガラリのガラリドア(よろい戸)にすることもできます。色は シルバー(艶消し)のみです。 ◆ 枠見込み寸法を110mm~200mmの間で自由に設定可能 ◆ 扉のアルミエッジ材やアルミ形材の外枠は精度の高いトメカットで、外見上もスマー ◆ 全面マドや全面ガラリなど、マドやガラリを大きく採りたいときに便利 ◆ アルミフレームと面板のみの組み合わせなので、非常に軽量 ◆ 中桟付き・なしと面板やガラリの組み合わせが自由に選択可能 ◆ 狭框ドアでありながら本格的な電気錠に対応可能(DKZ34のみ) ◆ 扉設置後でも丁番やストライクの位置の調整ができるアジャスト機能を多数搭載 ※ ◆ クリーンルーム用ドアメーカーが製作する高い寸法精度で、すべて1mm単位のオー ダーメイド ※モルタル詰めした場合は丁番の調整はできません。 DKZ40 -枠の見込み寸法を可変できる大型ドア用の框ドア- 3方枠 NT ZT BR BT 4方枠 ST AT ※ 4方枠の場合、下枠はステンレスになります。 軽量間仕切りやRC壁などに対応できる大型ドア専用の框ドアです。DKZ30同様、見込み寸 法が110㎜から200㎜まで自由に設定できる外枠を使用し、ネジ固定、溶接固定のいずれに も対応します。大型ドアで大きな窓やガラリを確保したいなど、フラッシュドアではなかなか 対応できない仕様も、アルミ框ドアなら実現できます。 DKZ30 DKZ40 ◆ 枠見込み寸法を110㎜から200㎜の間で自由に設定可能。框ドアならではのスマートな 外観を持ちながら、有効寸法でH5000mmという驚きの最大寸法を実現 ◆ グレモンの装置が組み込み可能 ◆ 中桟付き・なしと面板やガラリの組み合わせが自由に選択可能 ◆ 本格的な電気錠にも対応可能 ◆ 扉設置後でも丁番やストライクの位置の調整ができるアジャスト機能を多数搭載 ※ ◆ クリーンルーム用ドアメーカーが製作する高い寸法精度で、すべて1㎜単位のオーダー メイド ※ モルタル詰めした場合は丁番の調整はできません。 11
Page13

12

DKZ 図面 DKZ30 40 40 40 40 26 26 26 26 6 6 36 6 6 6 36 DKZ40 40 40 40 40 26 26 26 26 6 6 6 6 6 47 47 12 4477 3366 12 6 26 12 6 26 40 40 4477 3366 12 6 26 12 6 26 108 40 40
Page14

13

DIR 断熱フラッシュドア DIR40 -低温クリーンルーム用のスマートな樹脂製断熱フラッシュドア- 3方枠 ZT 4方枠 ST AT 温度を下げたクリーンルームの出入り口には、断熱ドアが必要です。枠材を全て合成樹脂に したDIR40型は、外見はアルミフラッシュドアそのままに、熱伝導による扉本体や外枠の結 露現象を抑えます。 ◆ 断熱性能を有しながら、アルミフラッシュドアとほぼ同じスマートな外観 ◆ ドア内部は樹脂フレームとスチレンフォームの組み合わせなので、非常に軽量 ◆ 金属製フラッシュドアでは対応できない一部薬品へも対応可能 ◆ 4方枠グレモンハンドルのエアタイト仕様ではJISの気密性能A-4等級をクリア ◆ 樹脂製FIXマドを用意するなど、オプションも充実 ◆ すべて1mm単位のオーダーメイド 13
Page15

14

DIR 図面 DIR40 40 40 40 40 66 66 26 26 26 26 6 6 41 6 6 6 41 ドア面&枠部 結露開始時の比較(低温側10℃の時) (樹脂枠) (アルミ枠) 暖温側温度(℃) 奥がDIR40手前がDR40 アルミフラッシュドアとほとんど変わらないスマートな外観 フラワーショーケース ガラス冷蔵庫の出入り口などの用途にも使うことができます (ご使用の際は温度条件をご確認下さい。) 14 暖温側湿度(%) 66 41 26 6 6 26 40 40 66 41 12 6 26 40
Page16

15

WDR 外折れフラッシュドア WDR40-省スペース化に貢献する便利なドア- 3方枠 NT ZT 4方枠 ST AT 大型の開きドアでは、ドアを開けるときにその大きな回転半径が仇となってしまうこともありま す。ある程度開閉頻度が高く、特に頻繁に人や物が通過する通路に面した部屋などでは、ド アを開閉するたびにデッドスペースができてしまうため、スペースを有効に使えません。そん な悩みを解決するのが、この外折れフラッシュドアWDR40です。開閉時に使うスペースは ドア1枚の半分で済み、たとえば同じサイズの一般的な両開き扉と比較すると、およそ4倍も スペースを有効に使えます。ドア開放時には2枚の扉を固定でき、壁側にもハンドルポケット を使うことによって、ドアをコンパクトに収納することができます※1。断熱パネルシステムへ 取付ける場合、下地用鉄骨等、補強の設置を推奨します。詳しくは営業担当者までお問い合 わせください。 ※1 下地鉄骨に取付ける際は、ハンドルポケットが不要な場合もあります。 ◆ 気密性能A-4等級をクリアするDR40の構造を元に設計しているので、気密性は抜群 (4方枠グレモン仕様の場合)※ ◆ ハンドルポケットと付属のドアストッパーによって、ドア本体や錠前がドア同士や壁に当 たることを防止(壁側のハンドルポケットはオプションです) ◆ 新開発のスライド落としで、床が不陸であっても子側扉をしっかり閉保持 ◆ ドア内部はアルミフレームとハニカム材やスチレンフォーム(断熱不燃の場合は不燃ポ リスチレンフォームまたはフェノールフォーム)の組み合わせなので、非常に軽量 ◆ マドやガラリなどのオプションも充実 ◆ すべて1mm単位のオーダーメイド ※WDR40の単体での気密試験は行っておりません WDR40 WDR40と一般の開きドアの比較図 開口の約半分の スペースでOK 回転半径も一般の 開きドアより小さい 15
Page17

16

WDR 図面 WDR40-片開-3方枠 40 40 26 26 66 6 6 6 41 WDR40-両開-4方枠 40 40 26 26 66 6 6 6 6 6 41 WDR40全閉時 WDR40全開時 ハンドルポケット スライド落とし 16 66 41 41 25 6 26 26 6 6 26 40 40 40
Page18

17、1-2_開きドア2_cs4

DSR 超軽量鋼製フラッシュドア DSR40 -とにかく軽い!鋼製フラッシュドア- 3方枠 NT ZT BT 4方枠 NT ST AT DSR40の最大の特長はとにかく軽いこと。ドア本体に使われる鋼板の厚さは0.4mm※1  で、鋼製ドアのおよそ1/4、一般的な軽量鋼製ドアと比べても半分の重量です。骨組みに アルミ形材を使い、ハニカム材や断熱材で強度を保ちます。外枠は約1.6mm厚の鋼板折り 曲げですので、様々な壁に設置できます。扉の周囲にはシルバーのアルミエッジ材が回って おり、メタリックなアクセントになっています。窓やガラリはもちろん、グレモンハンドルや オートボトムなどさまざまなオプションにも対応する、一般建築壁にとってユーティリティー なドアです。 ※1当社標準カラー鋼板の場合 ※ 特定防火設備、防火設備にはなりません。 ※ 外枠は現地塗装が可能ですが、扉本体の現地塗装につきましては、一部対応できない 場合があります。詳しくはお問い合わせください。 ※ 外枠、表面材、アルミエッジ材につきましては、指定色に焼付塗装することも可能です。 ◆ ドア内部はアルミフレームとハニカム材やスチレンフォーム(断熱不燃の場合は不燃ポ リスチレンフォームまたはフェノールフォーム)の組み合わせなので、非常に軽量 ◆ 点検口から大型ドアまで、全て同一の外観で統一可能 ◆ パッキンコーナー部のピンホール対策として専用の一体型パッキンをオプションで用意 ◆ 表面材をアルミやステンレスに変更することも可能※2 ◆ 外枠をアルミ形材にした“DRZ40”にもできます。※3 ◆ すべて1mm単位のオーダーメイド ◆窓やガラリなどのオプションも充実 ※2 アルミやステンレスに変更する場合、表面材の厚みは0.5mmとなります。 ※3 外枠をスチール以外の材質に変更したい場合や、周囲のアルミエッジをスチールや ステンレスに変更したい場合は、お問い合わせください。 仕様等につきましては、P.21~22をご覧ください。 17
Page19

18

DSS 軽量ステンレスドア DSS40 -見た目もスマートなフラッシュドア- 3方枠 NT ZT BT 4方枠 NT ST AT 耐候性に優れたステンレス枠を使ったフラッシュドアです。見える部分は一部の金物を除き 全てステンレスでできており、錆を嫌ってアルミやスチールが使用できないクリーンルーム や食品工場、薬品工場等に適しています。ドア本体はアルミ形材とハニカム材または断熱材 などの軽量材料で構成されていますので、軽く開閉ができます。 ※ 特定防火設備、防火設備にはなりません。 ※ 扉本体の周囲には、1.5mm厚のステンレスエッジ材が回っています。 ◆ ドア内部はアルミフレームとハニカム材やスチレンフォーム(断熱不燃の場合は不燃ポ リスチレンフォームまたはフェノールフォーム)の組み合わせなので、非常に軽量 ◆ アルミ製フラッシュドアでは対応できない一部薬品へも対応可 ◆ステンレスならではの優れた耐候性 ◆ ステンレス製覗き窓(FZシリーズ)やステンレスガラリを用意 ◆ すべて1mm単位のオーダーメイド 軽 量 ス テ ン レ ス ド ア の 構 造 縁廻り材(ステンレス 1.5mm曲げ材) 表面材(ステンレス鋼板0.5~0.8mm厚) アルミ形材フレーム 芯材(スチレンフォーム等) 仕様等につきましては、P.21~22をご覧ください。 18
Page20

19

DST スチールドア DST40 -特定防火設備・防火設備対応の鋼製フラッシュドア- 3方枠 NT ZT BT 4方枠 NT ST AT OST 建築基準法の特定防火設備※1・防火設備※2の構造規定をクリアした鋼製フラッシュドア です。外枠の形状や見込み寸法、気密パッキンの有無等を自由に選択できます。仕上げは 錆止め塗装の他、オプションで当社標準色(ホワイトグレー色)での粉体焼付塗装や溶剤系 塗料による指定色焼付塗装にも対応します。焼付塗装の場合は、ガラスを工場で取り付けて 出荷することも可能です。壁への枠のアンカーによる溶接の他、ネジ固定もできます。※3そ の場合はネジ用の皿穴加工を施して出荷します。 ※1 特定防火設備となり得るのは、マドなしの場合のみです。 ※2 防火設備となり得るのは、網入りガラスを使用する場合のみです。 ※3 ドアのサイズや総重量によっては対応できない場合があります。 詳しくはお問い合わせください。 ◆ 構造規定の特定防火設備・防火設備なので、認定書等は不要 ◆ アンカーによる溶接固定のほか、一部ネジ固定にも対応 ◆ すべて1mm単位のオーダーメイドで、外枠の形状、パッキンの有無、沓摺の形状など 自由に選択 ◆ 焼付塗装にも対応、その場合はガラス工事にも対応します。 仕様等につきましては、P.21~22をご覧ください。 19
