製薬工場向け サンワイズのクリーンルーム用ドア

製薬工場向け サンワイズの クリーンルーム用ドア インターロックも対応 女性でも軽い力 でラクラク開閉 気密性能Ａ４等級

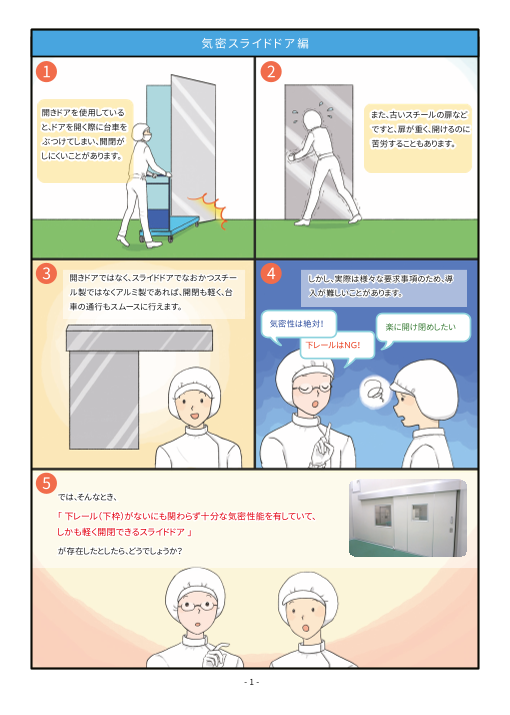

気 密 スラ イ ド ド ア 編 1 2 開きドアを使用している また、古いスチールの扉など と、ドアを開く際に台車を ですと、扉が重く、開けるのに ぶつけてしまい、開閉が 苦労することもあります。 しにくいことがあります。 3 開きドアではなく、スライドドアでなおかつスチー 4 しかし、実際は様々な要求事項のため、導 ル製ではなくアルミ製であれば、開閉も軽く、台 入が難しいことがあります。 車の通行もスムースに行えます。 気密性は絶対！ 楽に開け閉めしたい 下レールはＮＧ！ 5 では、そんなとき、 「 下レール（下枠）がないにも関わらず十分な気密性能を有していて、 しかも軽く開閉できるスライドドア 」 が存在したとしたら、どうでしょうか？ - 1 -

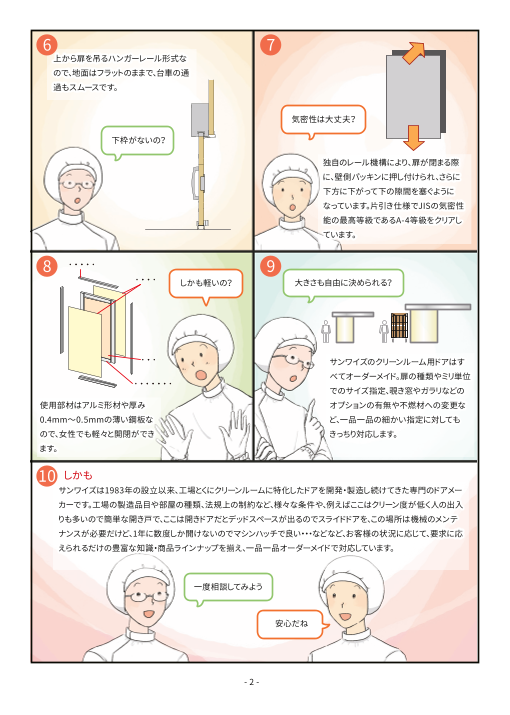

6 7 上から扉を吊るハンガーレール形式な ので、地面はフラットのままで、台車の通 過もスムースです。 気密性は大丈夫？ 下枠がないの？ 独自のレール機構により、扉が閉まる際 に、壁側パッキンに押し付けられ、さらに 下方に下がって下の隙間を塞ぐように なっています。片引き仕様でJISの気密性 能の最高等級であるA-4等級をクリアし ています。 8 • • • • • 9 • • • • しかも軽いの？ 大きさも自由に決められる？ • • • サンワイズのクリーンルーム用ドアはす べてオーダーメイド。扉の種類やミリ単位 • • • • • • • でのサイズ指定、覗き窓やガラリなどの 使用部材はアルミ形材や厚み オプションの有無や不燃材への変更な 0.4mm～0.5mmの薄い鋼板な ど、一品一品の細かい指定に対しても ので、女性でも軽々と開閉ができ きっちり対応します。 ます。 10 しかも サンワイズは1983年の設立以来、工場とくにクリーンルームに特化したドアを開発・製造し続けてきた専門のドアメー カーです。工場の製造品目や部屋の種類、法規上の制約など、様々な条件や、例えばここはクリーン度が低く人の出入 りも多いので簡単な開き戸で、ここは開きドアだとデッドスペースが出るのでスライドドアを、この場所は機械のメンテ ナンスが必要だけど、1年に数度しか開けないのでマシンハッチで良い・・・などなど、お客様の状況に応じて、要求に応 えられるだけの豊富な知識・商品ラインナップを揃え、一品一品オーダーメイドで対応しています。 一度相談してみよう 安心だね - 2 -

多 彩 なイ ン タ ー ロ ッ ク システム 編 作業室 1 2 セキュリティーを考えると 事務所 エアーロック室 実験室 研究室 入退室管理が必要だな・・・ 通路 洗浄度まで考えると インターロックも 複雑になるなあ 3 4 サンワイズのインターロック制御盤なら 費用 ３台以上のインターロックも汎用機。 打ち合わせ 工期 だから素早く対応でき、カードリーダーや 生体認証の絡んだインターロックも、 運用 もちろん対応しています。 ！ これを依頼するとなると どうしたらいいんだろう？ 特注で大変だよ 5 解錠ボタン カードリーダー テンキー AC そデまデ複扉サ （オプション） （オプション） （オプション） CNL 100V のィたィ雑 8 ン まッ ドア ︑ プ急ッ プな台ワ A イ 2芯変換 CNU ま アダプタ おスなスイまズ 2芯変換 使イ設インで ドア タのな 解錠ボタン カードリーダー テンキー CNL CNU アダプタ C いッ定ッー汎ら （オプション） （オプション） （オプション） 頂チ変チ を でロ用︑ ドア 2芯変換 2芯変換 ドア け 更 ッイ Ｂ アダプタ アダプタ D ま切や簡ク ISI-4 すり将単 ン 又は も ISI-8 ︒替来に タ え 設 ー ISI-L2 非常解錠信号入力 の ロ （無電圧A接点、B接点切り替え入力1本） る運定 ッ だ用が ク 扉 3 ～ 8 組 の イ ン タ ー ロ ッ ク 例 （う ち 2 組 は 待 機 時 施 錠 ） け 可 制 で変 更能 御 ︑でで 盤 もす が ︒ あ り 便利ね！ ま す ︒ - 3 -

入 退 室 管 理 システム 、イン ター ロ ッ ク システム 　セキュリティーの関係で入室制限をかける場合や、クリーン環境の違いでドアにインターロックを掛ける際に必要となる電気錠 とシステム制御盤。サンワイズは、ドアメーカーでありながら、独自の汎用インターロック制御盤を持ち、その設計、施工（二次側の み）も行っています。入退室管理や複雑な制御が絡むインターロックシステムのご相談にも、柔軟に対応しています。 単純インターロック 扉 2 組 扉 3 ～ 8 組 非常解錠信号入力 非常解錠信号入力 （無電圧A接点、B接点切り替え入力1本） （無電圧A接点、 B接点切り替え入力1本） AC 施錠信号出力 CNU ドア H 100V （無電圧A接点出力） AC CNU 100V ドア G CNU ドア F CNU CNU CNU ドア CNU E CNU ドア D CNU ドア ※ドア8枚まで可 ドア 2芯変換 2芯変換 ドア ドア 2芯変換 C A アダプタ アダプタ B A アダプタ ISI-4 CNU ドア ISI-2 又は B ISI-8 ※電気錠は通電時施錠型のみ（停電時は解錠されます） ※電気錠は通電時施錠型のみ（停電時は解錠されます） セキュリティを重視したインターロック CNU 扉2 組のインター ロック AC100V 待機時解錠 解錠ボタン カードリーダー テンキー 2芯変換 ※ドアAと同様 ドア 　待機時施錠にもできます （オプション） （オプション） （オプション） アダプタ CNL Ｂ ドア A 2芯変換 アダプタ ISI-2 非常解錠信号入力 （無電圧A接点、B接点切り替え入力1本） 待機時施錠 ISI-L2 ※ISI-L2を後から追加する場合はCNLをCNUに変更し、 　ISI-L2に直接AC100V電源を入れてください 扉 3～8 組のインター ロック例（うち2 組 は待 機 時 施 錠 ） 解錠ボタン カードリーダー テンキー AC （オプション） （オプション） （オプション） CNL 100V ドア A 2芯変換 CNU アダプタ 2芯変換 ドア 解錠ボタン カードリーダー テンキー CNL CNU アダプタ C （オプション） （オプション） （オプション） ドア 2芯変換 2芯変換 ドア Ｂ アダプタ アダプタ D ISI-4 又は ISI-8 ISI-L2 非常解錠信号入力 （無電圧A接点、B接点切り替え入力1本） - 4 -

製 薬 工 場 の ク リ ーンル ーム に は 、 サンワイズドア ４ のポイント point 1 一品一品のオーダーメイド 大きなドアにしたい！ クリーンルームには、その工場の製造品目や部屋の種類、法規上の制約など、 様々な条件があります。ここはクリーン度が低く人の出入りも多いので、簡単な 開き戸で、ここは開くドアを付けるとデッドスペースが生まれるのでスライドドア 気密性が欲しい！ を、この場所は機械のメンテナンスが必要だけど、一年に数回しか開けないの でマシンハッチでよい、などなど。 サビにくいドアがいい！ サンワイズはこれら要求のほとんどに応えられるだけの豊富なラインナップを そろえ、一品一品オーダーメイドで対応しています。 - 5 -

製 薬 工 場 の ク リ ーンル ーム に は 、 サン ワ イズの ド ア を point 2 （ 下 枠 が な く て も）高 い 気 密 性 ドアの気密性能は、差圧管理の厳しいクリーンルームでは当然必要になります。サ ンワイズのクリーンルーム用ドアは高い気密性を持っているものもあります。よくあり がちな下枠付きで、台車の出入りに難はあるけど気密性能は高い、というものでは ありません。台車の走行の邪魔にならないよう、下枠がなくても高気密なドアです。 A- 4等級 それが気密スライドドアＳＡＲ４０です。下枠のないハンガードアでありながら、ＪＩＳ の気密等級で最高のA-4 等級をクリア。しかも普通のスライドドアのように軽く開閉 できる優れものです。開き扉でも下枠なしで気密性の高いものもあります。 ※ 床が不陸の場合は、別途ご相談下さい point 3 軽 い 開 閉 通常の鋼製ドアに使われている材料の鋼板の厚みは1.6mm 1.5mm、薄く ても0.8mm 程度で扉が重く、特に女性にとっては扉の開閉は重労働になりか ねません。サンワイズのクリーンルーム用ドアで使用している部材は、アルミ形 材や厚み0.4mm から0.5mmの薄い鋼板やアルミ板ですので、軽い力での開 閉が可能です。オールステンレスのドアでも鋼板の厚み0.5mm しかありませ ん（防火設備など一部のドアを除く）。 424-0204 point TEL. 054-360-3222 4 平 滑 性 FAX. 054-360-3227 　ドアは凹凸のない平滑な表面材（焼付カラー鋼板やステンレス鋼板、アルミ https://www.sunwizz.co.jp/ 板など）を使い、のぞき窓の枠は傾斜した枠を使用、薬品の粉末やホコリ溜ま りを可能な限り排除した形状になっています。 この他にも、様々な種類のクリーンルーム用ドアをラインナップしています。詳しくは、総合カタログをご覧下さい。 - 6 -

424-0204 TEL. 054-360-3222 FAX. 054-360-3227 https://www.sunwizz.co.jp/ 9 0 010 - A M T- 0 0 9 - 0 9 2 0 2 2 /0 2
