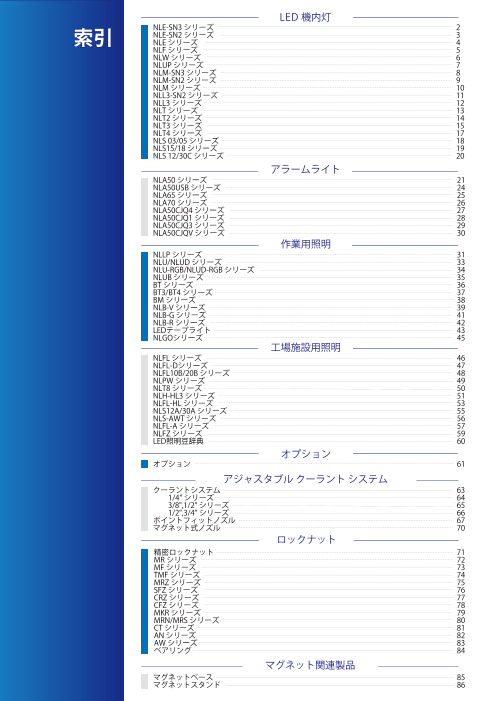

LED 機内灯 NLE-SN3 シリーズ 2 索引 NLE-SN2 シリーズ 3 NLE シリーズ 4 NLF シリーズ 5 NLW シリーズ 6 NLUP シリーズ 7 NLM-SN3 シリーズ 8 NLM-SN2 シリーズ 9 NLM シリーズ 10 NLL3-SN2 シリーズ 11 NLL3 シリーズ 12 NLT シリーズ 13 NLT2 シリーズ 14 NLT3 シリーズ 15 NLT4 シリーズ 17 NLS 03/05 シリーズ 18 NLS15/18 シリーズ 19 NLS 12/30C シリーズ 20 アラームライト NLA50 シリーズ 21 NLA50USB シリーズ 24 NLA65 シリーズ 25 NLA70 シリーズ 26 NLA50CJQ4 シリーズ 27 NLA50CJQ1 シリーズ 28 NLA50CJQ3 シリーズ 29 NLA50CJQV シリーズ 30 作業用照明 NLLP シリーズ 31 NLU/NLUD シリーズ 33 NLU-RGB/NLUD-RGB シリーズ 34 NLUB シリーズ 35 BT シリーズ 36 BT3/BT4 シリーズ 37 BM シリーズ 38 NLB-V シリーズ 39 NLB-G シリーズ 41 NLB-R シリーズ 42 LEDテープライト 43 NLGOシリーズ 45 工場施設用照明 NLFL シリーズ 46 NLFL-Dシリーズ 47 NLFL10B/20B シリーズ 48 NLPW シリーズ 49 NLT8 シリーズ 50 NLH-HL3 シリーズ 51 NLFL-HL シリーズ 53 NLS12A/30A シリーズ 55 NLS-AWT シリーズ 56 NLFL-A シリーズ 57 NLFZ シリーズ 59 LED照明豆辞典 60 オプション オプション 61 アジャスタブル クーラント システム クーラントシステム 63 　　1/4" シリーズ 64 　　3/8",1/2” シリーズ 65 　　1/2",3/4” シリーズ 66 ポイントフィットノズル 67 マグネット式ノズル 70 ロックナット 精密ロックナット 71 MR シリーズ 72 MF シリーズ 73 TMF シリーズ 74 MRZ シリーズ 75 SFZ シリーズ 76 CRZ シリーズ 77 CFZ シリーズ 78 MKR シリーズ 79 MRN/MRS シリーズ 80 CT シリーズ 81 AN シリーズ 82 AW シリーズ 83 ベアリング 84 マグネット関連製品 マグネットベース 85 マグネットスタンド 86

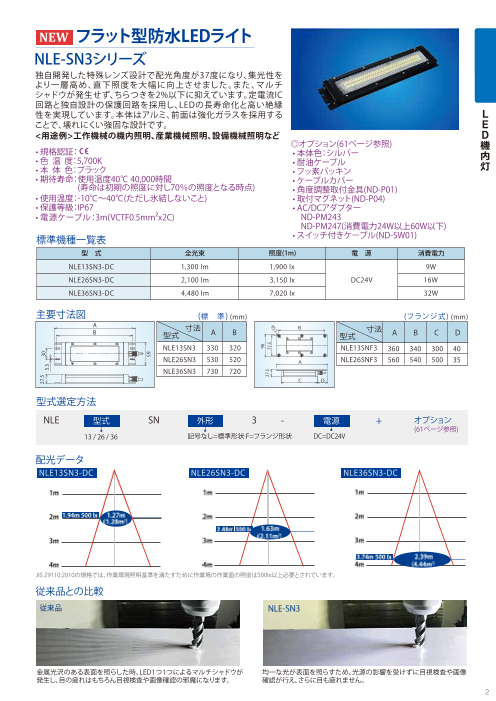

NEW フラット型防水LEDライト NLE-SN3シリーズ 独自開発した特殊レンズ設計で配光角度が37度になり、集光性を より一層高め、直下照度を大幅に向上させました。また、マルチ シャドウが発生せず、ちらつきを2%以下に抑えています。定電流IC 回路と独自設計の保護回路を採用し、LEDの長寿命化と高い絶縁 性を実現しています。本体はアルミ、前面は強化ガラスを採用する L ことで、壊れにくい強固な設計です。 E <用途例>工作機械の機内照明、産業機械照明、設備機械照明など D ◎オプション(61ページ参照) 機 • 規格認証： • 本体色：シルバー • 色 温 度：5,700K 内 • 耐油ケーブル • 本 体 色：ブラック • フッ素パッキン 灯 • 期待寿命：使用温度40℃ 40,000時間 • ケーブルカバー (寿命は初期の照度に対し70％の照度となる時点)　 • 角度調整取付金具(ND-P01) • 使用温度：-10℃～40℃(ただし氷結しないこと) • 取付マグネット(ND-P04) • 保護等級：IP67 • AC/DCアダプター • 電源ケーブル：3m(VCTF0.5mm²x2C) 　 ND-PM243 　 ND-PM247(消費電力24W以上60W以下) 標準機種一覧表 • スイッチ付きケーブル(ND-SW01) 型　式 全光束 照度(1m) 電　源 消費電力 NLE13SN3-DC 1,300 lm 1,900 lx 9W NLE26SN3-DC 2,100 lm 3,150 lx DC24V 16W NLE36SN3-DC 4,480 lm 7,020 lx 32W 主要寸法図 (標　準) (mm) (フランジ式) (mm) A B B 寸法 寸法 型式 A B 型式 A B C D NLE13SN3 330 320 NLE13SNF3 360 340 300 40 NLE26SN3 530 520 A NLE26SNF3 560 540 500 35 NLE36SN3 730 720 C D 型式選定方法 NLE 型式 SN 外形 3 - 電源 + オプション (61ページ参照) 13 / 26 / 36 記号なし=標準形状 F=フランジ形状 DC=DC24V 配光データ NLE13SN3-DC NLE26SN3-DC NLE36SN3-DC 1m 1m 1m 2m 1.94m 500 lx 1.27m 2m 2m (1.28m2) 2.48m 500 lx 1.63m 3m 3m (2.11m2) 3m 3.74m 500 lx 2.39m 4m 4m 4m (4.44m2) JIS Z9110:2010の規格では、作業環境照明基準を満たすために作業場の作業面の照度は500lx以上必要とされています。 従来品との比較 従来品 NLE-SN3 金属光沢のある表面を照らした時、LED1つ1つによるマルチシャドウが 均一な光が表面を照らすため、光源の影響を受けずに目視検査や画像 発生し、目の疲れはもちろん目視検査や画像確認の邪魔になります。 確認が行え、さらに目も疲れません。 2 27.5 5.5 30 90 27.5 77.5 Ø5 .5 65

フラット型防水LEDライト NLE-SN2シリーズ 特殊設計の反射構造により集光性を高め配光角度を50度にし、直下 照度を向上させています。さらに前面に拡散シートを設け、ぎらつき のない柔らかな自然な光で対象物からの反射を抑えています。定電 流IC回路を採用し、電圧の変動があっても一定照度を保ち、かつLED L 長寿命化を実現しました。独自設計の保護回路を設け、突入電流や E サージ、瞬時停電に対応し、かつ高い絶縁性を有する安全設計です。 D <用途例> 工作機械の機内照明、産業機械照明、設備機械照明など 機 • 規格認証： 内 • 色 温 度：5,700K ◎オプション(61ページ参照) • ケーブルカバー 灯 • 本 体 色：ブラック • 本体色：シルバー • 角度調整取付金具(ND-P01) • 期待寿命：使用温度40℃ 40,000時間 • 波長：591nm • 取付マグネット(ND-P04) 　　　　　(寿命は初期の照度に対し70％の照度となる時点)　 • 耐油ケーブル • AC/DCアダプター • 使用温度：-10℃～40℃(ただし氷結しないこと) • フッ素パッキン 　 ND-PM243 • 保護等級：IP67 　 ND-PM247(消費電力24W以上60W以下) • 電源ケーブル：3m(VCTF0.5mm²x2C) • スイッチ付きケーブル(ND-SW01) 標準機種一覧表 型　式 全光束 照度(1m) 電　源 消費電力 NLE10SN2-DC 640 lm 590 lx 6W NLE13SN2-DC 1,000 lm 1,010 lx 9W DC24V NLE26SN2-DC 1,810 lm 1,660 lx 17W NLE36SN2-DC 3,100 lm 3,100 lx 32W 主要寸法図 (標　準) (mm) (フランジ式) (mm) A B B 寸法 寸法 型式 A B 型式 A B C D NLE10SN2 180 170 NLE10SNF2 210 190 150 40 NLE13SN2 330 320 A NLE13SNF2 360 340 300 40 NLE26SN2 530 520 NLE26SNF2 560 540 500 35 NLE36SN2 730 720 C D 型式選定方法 NLE 型式 SN 外形 2 - 電源 + オプション (61ページ参照) 10 / 13 / 26 / 36 記号なし=標準形状 DC=DC24V F=フランジ形状(NLE36を除く) 配光データ NLE10SN2-DC NLE13SN2-DC NLE26SN2-DC NLE36SN2-DC 1m 1.02m 1m 1m 1m 1.08m 500 lx (0.73m2) 1.39m 500 lx 1.25m (1.10m2) 1.82m 500 lx 1.73m 2m 2m 2m (2.35m2) 2m 2.48m 500 lx 2.35m (3.87m2) 3m 3m 3m 3m JIS Z9110:2010の規格では、作業環境照明基準を満たすために作業場の作業面の照度は500lx以上必要とされています。 従来品との比較 従来品 NLE-SN2シリーズ 金属光沢のある表面を照らし 均一に光が表面を照らすため、 た時、LED１つ１つによるスト 光源の影響を受けずに目視検 リークが発生し、目視検査や画 査や画像確認がおこなえます。 像確認の妨げになります。 従来品 従来品はLED特有のぎらつき NLE-SN2シリーズ 当製品はマルチシャドウがな があり、マルチシャドウが出る く、従来品のようなLED特有の ため見づらいだけでなく、光 ぎらつき、強い光の反射もない の反射などから眼精疲労にな ため、長時間使用しても目が疲 ります。 れません。 3 27.5 5.5 30 90 27.5 77.5 Ø5 .5 65

フラット型防水LEDライト NLEシリーズ 定電流IC回路を採用し、電圧の変動があっても一定の照度を保つと 共に、LEDの長寿命化を実現しています。独自設計の保護回路を設 け、突入電流やサージ、瞬時停電に対応しており、高い絶縁性を有す るので、機内照明に最適です。LEDは世界的に信頼性の高いメーカ ーを採用しており、本体はアルミ、前面は強化ガラスを採用すること L で、壊れにくい強固な設計となっています。 E <用途例> 工作機械の機内照明、産業機械照明、設備機械照明など D 機 • 規格認証： ◎ オプション(61ページ参照) • ケーブルカバー • 色 温 度：5,700K • 本体色：シルバー • 角度調整取付金具(ND-P01) 内 • 本 体 色：ブラック • 波長：591 nm • 取付マグネット(ND-P04) 灯 • 期待寿命：使用温度40℃ 40,000時間 • 耐油ケーブル • AC/DCアダプター (寿命は初期の照度に対し70％の照度となる時点)　 • フッ素パッキン 　 ND-PM243 • 使用温度：-10℃～40℃(ただし氷結しないこと) 　 ND-PM247(消費電力24W以上60W以下) • 保護等級：IP67 • スイッチ付きケーブル(ND-SW01) • 電源ケーブル：3m(VCTF0.5mm²x2C) 標準機種一覧表 型　 全光束 照度(1m) 式 レンズあり レンズなし レンズあり レンズなし 電 源 消費電力 NLE10CN-DC-L1 800 lm - 1,100 lx - 7W NLE13CN-DC-L1 1,000 lm - 1,700 lx - 10W NLE20CN-DC 1,500 lm - 1,850 lx - 15W NLE26CN-DC 1,900 lm - 3,500 lx - DC24V 20W NLE40C-DC 3,150 lm - 4,000 lx - 28W NLE10SN-DC - 600 lm - 220 lx 7W NLE13SN-DC - 770 lm - 300 lx 10W 主要寸法図 (標　準) (mm) (フランジ式) (mm) A 寸法 B 寸法 B 型式 A B 型式 A B C D NLE10CN/10SN 180 170 NLE10CNF/10SNF 210 190 150 40 NLE13CN/13SN 330 320 NLE13CNF/13SNF 360 340 300 40 NLE20CN 330 320 A NLE20CNF 360 340 300 40 NLE26CN 530 520 NLE26CNF 560 540 500 35 NLE40C 530 520 C D NLE40CF 560 540 500 35 型式選定方法 NLE 型式 LED 外形 - 電源 - ガラス レンズ + オプション (61ページ参照) 10 / 13 / 20 / 26 / 40 記号なし=標準形状 DC=DC24V 記号なし=透明 【LED=CN/Cの場合】 F=フランジ形状 S=スリガラス L1=10CN/13CN 一体形レンズ付き CN=High Power LEDタイプ（サイズ=40のみ”C”表記） 　 (拡散仕様) 記号なし=20CN/26CN/40C 単独レンズ付き SN=Mid Power LEDタイプ（サイズ=10,13のみ） 【LED=SNの場合】 記号なし=レンズなし 配光データ NLE10CN-DC-L1 NLE13CN-DC-L1 NLE20CN-DC NLE26CN-DC 1m 1m 1m 1m 1.48m 500 lx 1.18m (1.07m2) 2m 1.84m 500 lx 1.14m (1.02m2) 1.92m 500 lx 1.73m (2.31m2) 2m 2m 2m 2.64m 500 lx 1.61m (2.02m23m 3m 3m 3m ) NLE40C-DC NLE10SN-DC NLE13SN-DC 0.66m 500 lx 1.75m 0.77m 500 lx 2.36m (2.09m2) (3.23m21m 1m 1m ) 2m 2m 2m 2.82m 500 lx 2.38m 3m (4.45m2) JIS Z9110:2010の規格では、作業環境照明基準を満たすために作業場の作業面の照度は500lx以上必要とされています。 4

フラット型防水LEDライト NLFシリーズ 定電流IC回路を採用し、電圧の変動があっても一定の照度 を保つと共にLEDの長寿命化を実現しています。独自設計 の保護回路を設け、突入電流やサージ、瞬時停電に対応し ており、高い絶縁性を有するので、機内照明に最適です。 L LEDは世界的に信頼性の高いメーカーを採用しており、本 E 体はアルミ、前面は強化ガラスを採用することで、壊れにく D い強固な設計となっています。横幅41mmのスリム設計た 機 め、小スペースでの使用にも最適です。 内 <用途例> 灯 小型機械照明、産業機械照明、設備機械照明など • 規格認証： ◎オプション(61 ページ参照) • 色 温 度：5,700K • 本体色：シルバー • 本 体 色：ブラック • 耐油ケーブル • 期待寿命：使用温度40℃ 40,000時間 • フッ素パッキン (寿命は初期の照度に対し70％の照度となる時点)　 • ケーブルカバー • 使用温度：-10℃～40℃(ただし氷結しないこと) • 角度調整取付金具(ND-P02) • 保護等級：IP67 • 取付マグネット(ND-P03) • 電源ケーブル： 3m（ AWG26x2C） • AC/DCアダプター(ND-PM243) • スイッチ付きケーブル(ND-SW01) 標準機種一覧表 型　式 全光束 照度(1m) レンズあり レンズなし レンズあり レンズなし 電　源 消費電力 NLF13C-DC 850 lm - 1,340 lx - 7W NLF26C-DC 1,510 lm - 2,360 lx - 13W DC24V NLF13S-DC - 550 lm - 310 lx 8.5W NLF26S-DC - 1,130 lm - 620 lx 17W 主要寸法図 (標　準)(mm) (フランジ式) (mm) A 寸法 B A B 型式 A B 寸法 型式 B C NLF13C/13S 330 320 NLF13CF/13SF 364 330 304 NLF26C/26S 590 580 A NLF26CF/26SF 624 600 564 C 型式選定方法 NLF 型式 LED 外形 - 電源 - ガラス レンズ + オプション (61ページ参照) 13 / 26 記号なし=標準形状 DC=DC24V 記号なし=透明 F=フランジ形状 S=スリガラス C=High Power LEDタイプ 　 (拡散仕様) 【LED=Cの場合】 S=Mid Power LEDタイプ 記号なし=レンズ付き 【LED=Sの場合】 記号なし=レンズなし 配光データ NLF13C-DC NLF26C-DC NLF13S-DC NLF26S-DC 0.78m 500 lx 2.33m 1m 1m 1m (1.58m2) 1m 3.59m 1.63m 500 lx 1.11m 500 lx (3.44m2) 1.17m (1.07m22m ) 2m 1.57m 2m 2.17m 500 lx (1.90m2) 2m 3m 3m 3m 3m JIS Z9110:2010の規格では、作業環境照明基準を満たすために作業場の作業面の照度は500lx以上必要とされています。 5

フラット型防水LEDライト NLWシリーズ 大型機械用の機内照明として開発したNLWシリーズ。定 電流IC回路を採用し、電圧の変動があっても一定の照度 を保つとともに、LEDの長寿命化を実現しています。独 自設計の保護回路を設け、突入電流やサージ、瞬時停電 に対応しており、高い絶縁性を有するので、機内照明に L 最適です。LEDは世界的に信頼性の高いメーカーを採用 E しており、本体はアルミ、前面は強化ガラスを採用する D ことで、壊れにくい強固な設計となっています。 機 <用途例> 大型機械照明、産業機械照明、設備機械照明など 内 ◎オプション(61ページ参照) 灯 • 規格認証： • 色 温 度：5,700K • 本体色：シルバー • 本 体 色：ブラック • 耐油ケーブル • 期待寿命：使用温度40℃ 40,000時間 • ケーブルカバー (寿命は初期の照度に対し70％の照度となる時点)　 • AC/DCアダプター(ND-PM247) • 使用温度：-10℃～40℃(ただし氷結しないこと) • スイッチ付きケーブル(ND-SW01) • 保護等級：IP67 • 電源ケーブル：3m(VCTF0.5mm²x2C) 標準機種一覧表 型 式 全光束 照度(1m) 電源 消費電力 NLW40C-DC 2,800 lm 3,600 lx 28W NLW80C-DC 5,400 lm 6,700 lx DC24V 56W NLW40C-DC-S 2,500 lm 2,200 lx 28W NLW80C-DC-S 4,500 lm 3,200 lx 56W 主要寸法図 (mm) A 寸法 B 型式 A B NLW40C 290 280 NLW80C 490 480 型式選定方法 NLW 型式 - 電源 - ガラス + オプション (61ページ参照) 40C / 80C DC=DC24V 記号なし=透明 S=スリガラス (拡散仕様) 配光データ NLW40C-DC NLW80C-DC NLW40C-DC-S NLW80C-DC-S 1m 1m 1m 1m 2m 2m 2m 2.09m 2m 2.68m 500 lx 2.24m 2.09m 500 lx (3.41m2) 2.52m 500 lx 2.89m (3.83m2) (6.51m2) 3m 3m 3m 3m 3.66m 500 lx 3.07m (7.19m2) 4m 4m 4m 4m JIS Z9110:2010の規格では、作業環境照明基準を満たすために作業場の作業面の照度は500lx以上必要とされています。 6

防水型面発光LEDライト NLUPシリーズ LED特有のぎらつきのない面発光照明に防水機能を追加し ました。自然な光を放つため長時間使用しても目の疲れが ありません。光の反射も少ないので、検査用照明としても最 適です。定電流IC回路を採用し、電圧の変動があっても一定 L の照度を保ち、LEDの長寿命化を実現しています。独自設計 E の保護回路を設け、突入電流やサージ、瞬時停電に対応し D ており、高い絶縁性を有するので、機内照明に最適です。 機 LEDは世界的に信頼性の高いメーカーを採用しています。 内 <用途例>検査用照明、工作機械の機内照明 灯 • 規格認証： ◎ オプション(61ページ参照) • 色 温 度：5,700K • 本体色：シルバー • 本 体 色：ブラック • ケーブルカバー • 期待寿命：使用温度40℃，40,000時間 • 角度調整取付金具：ND-P01 (※NLUP2-20-DCは除く) (寿命は初期の照度に対し70%の照度となる時点) • 取付マグネット：ND-P06　 (※NLUP2-20-DCは除く) • 使用温度：-10℃~40℃(ただし、氷結しないこと) • AC/DCアダプター • 保護等級：IP67 　 ND-PM243 • 電源ケーブル：3m(VCTF0.5mm²x2C) 　 ND-PM247(消費電力24W以上60W以下) • スイッチ付きケーブル(ND-SW01) 標準機種一覧表 型　式 全光束 照度(1m) 電　源 消費電力 NLUP05-DC 480 lm 260 lx 5.8W NLUP10-DC 800 lm 410 lx 12W NLUP20-DC 1,130 lm 580 lx 19W NLUP05T-DC 690 lm 380 lx DC24V 12W NLUP10T-DC 1,300 lm 700 lx 23W NLUP20T-DC 2,570 lm 1,430 lx 37W NLUP2-20-DC 2,570 lm 1,350 lx 37W 主要寸法図 (標準型) (mm) AC/DCアダプター参考図 B 寸 法 型 式 A B C D NLUP05/05T 220 205 75 30 ケーブル長1.8m NLUP10/10T 395 380 75 30 A NLUP20/20T 540 525 75 30 NLUP2-20 540 525 115 60 (フランジ式) (mm) 使用例 B 寸 法 型 式 A B C NLUP05/05TF 280 260 220 NLUP10/10TF 455 432 395 A NLUP20/20TF 600 576 540 C 型式選定方法 NLUP サイズ 光源 外形 - 電源 + オプション (61ページ参照) DC=DC24V 05 / 10 / 20 / 2-20 記号なし=片面発光 T=両面発光 記号なし=標準形状 F=フランジ形状 7 C 105 D 90

N E W 筒型防水LEDライト NLM-SN3シリーズ 独自開発した特殊レンズ設計により、照度が大幅に向上してい ます。透光率の高いガラス管を筐体とし、ガラス繊維入りの強 度の高いブラケットを使用した設計となっています。定電流IC 回路と独自設計の保護回路を採用し、LEDの長寿命化と高い L 絶縁性を実現しています。マルチシャドウを低減し、LED特有 E のぎらつきのない照明で、長時間使用しても目が疲れません。 D <用途例> 機 工作機械の機内照明、産業機械照明、設備機械照明など 内 • 規格認証： 灯 • 色 温 度：5,700K ◎ オプション(61ページ参照） • 本体材質：ガラス管 • 本体材質：ポリカーボネート管 • 期待寿命：使用温度40℃ 40,000時間 • 耐油ケーブル (寿命は初期の照度に対し70％の照度となる時点) • フッ素パッキン • 使用温度：-10℃~40℃(ただし氷結しないこと) • ケーブルカバー • 保護等級：IP67 • 電源ケーブル：DC 3m(VCTF0.5mm²x2C) • 金属製取付ブラケット(NC-562B) 　 AC 3m(VCTF0.75mm²x2C) • 取付マグネット(ND-P04) • プラグ付2ｍケーブル(2M+P) 標準機種一覧表 型　式 全光束 照度(1m) 電　源 消費電力 NLM20SG-DC-SN3 DC24V 1,190 lm 1,590 lx 7.5W NLM20SG-AC-SN3 AC100-240V NLM30SG-DC-SN3 2,280 lm 3,260 lx DC24V 16W NLM30SG-AC-SN3 AC100-240V NLM40SG-DC-SN3 3,270 lm 4,600 lx DC24V 22.5W NLM40SG-AC-SN3 AC100-240V NLM50SG-DC-SN3 4,090 lm 5,720 lx DC24V 30W NLM50SG-AC-SN3 AC100-240V 主要寸法図 (mm) 型式 寸法 A B NLM20SG-DC/AC-SN3 500 490 NLM30SG-DC/AC-SN3 690 680 NLM40SG-DC/AC-SN3 930 920 NLM50SG-DC/AC-SN3 1,350 1,340 型式選定方法 NLM 型式 - 電源 - SN3 + オプション (61ページ参照） 20SG / 30SG / DC＝DC24V 40SG / 50SG AC=AC100-240V ※交流電源は単相をご利用ください。 配光データ NLM20SG-DC-SN2 NLM30SG-DC-SN3 NLM40SG-DC-SN2 NLM50SG-DC-SN3 1m 1m 1m 1m 1.73m 500 lx 1.20m 2m (1.09m2) 2m 2m 2m 2.52m 500 lx 1.67m (2.08m2) 3m 3m 3m 1.88m 3m 3.03m 500 lx (3.20m2) 3.37m 500 lx 2.23m (4.07m2) 4m 4m 4m 4m JIS Z9110:2010の規格では、作業環境照明基準を満たすために作業場の作業面の照度は500lx以上必要とされています。 8

筒型防水LEDライト NLM-SN2シリーズ NLM-SN2シリーズは、独自設計によりLED特有のマルチシャ ドウを軽減し、自然な光を演出します。取付穴の位置は従来 のNLMシリーズと同様で、マグネット等の多彩なオプション を用いることで、蛍光灯やNLLシリーズからの置き換えや機 L 内灯に最適な防水型LED照明です。 E 蛍光灯のように全体に広がる光のNLMシリーズに対して、 D NLM-SN2シリーズはより直下に明るさを集約させた仕様 機（直下照度で約2倍）です。 内 <用途例>工作機械の機内照明、産業機械照明、設備機械照明など 灯 • 規格認証： ◎ オプション(61ページ参照） • 色 温 度：5,700K • 本体材質：ポリカーボネート管 • 本体材質：ガラス管 • 期待寿命：使用温度40℃ 40,000時間 • 耐油ケーブル (寿命は初期の照度に対し70％の照度となる時点) • フッ素パッキン • 使用温度：-10℃~40℃(ただし氷結しないこと) • ケーブルカバー • 保護等級：IP67 • 金属製取付ブラケット(NC-562B) • 電源ケーブル：DC 3m(VCTF0.5mm²x2C) • 取付マグネット(ND-P04) 　 AC 3m(VCTF0.75mm²x2C) • プラグ付2ｍケーブル(2M+P) 標準機種一覧表 型 式 全 光 束 照度(1m) 電 源 消 費 電 力 NLM10SG-DC-SN2 DC24V 710 lm 720 lx 5.5W NLM10SG-AC-SN2 AC100-240V NLM20SG-DC-SN2 1,050 lm 1,050 lx DC24V NLM20SG-AC-SN2 950 lm 950 lx AC100-240V 7.5W NLM30SG-DC-SN2 DC24V 1,900 lm 1,800 lx 15W NLM30SG-AC-SN2 AC100-240V NLM40SG-DC-SN2 DC24V 2,710 lm 2,680 lx 22.5W NLM40SG-AC-SN2 AC100-240V NLM50SG-DC-SN2 DC24V 3,370 lm 3,150 lx 30W NLM50SG-AC-SN2 AC100-240V 主要寸法図 (mm) 寸法 型式 A B A B NLM10SG-DC/AC-SN2 310 300 NLM20SG-DC/AC-SN2 500 490 NLM30SG-DC/AC-SN2 690 680 NLM40SG-DC/AC-SN2 930 920 NLM50SG-DC/AC-SN2 1,350 1,340 型式選定方法 NLM 型式 - 電源 - SN2 + オプション (61ページ参照） 10SG / 20SG / 30SG / DC＝DC24V 40SG / 50SG AC=AC100-240V ※交流電源は単相をご利用ください。 配光データ NLM10SG-DC-SN2 NLM20SG-DC-SN2 NLM30SG-DC-SN2 NLM40SG-DC-SN2 NLM50SG-DC-SN2 1m 1.11m 1m 1m 1m 1m 1.20m 500 lx (0.87m2) 1.44m 500 lx 1.33m (1.25m2) 1.89m 500 lx 1.80m 2m 2m 2m (2.21m2) 2m 2m 2.31m 500 lx 2.22m (3.39m2) 2.50m 500 lx 2.53m (4.35m2) 3m 3m 3m 3m 3m JIS Z9110:2010の規格では、作業環境照明基準を満たすために作業場の作業面の照度は500lx以上必要とされています。 9 58 30 6

筒型防水LEDライト NLMシリーズ 透光率の高いガラス管を筐体とし、ガラス繊維入りの強 度の高いブラケットを使用した設計となっています。定電 流IC回路を採用し、電圧の変動があっても一定の照度を 保ち、ちらつきがなく、かつLEDの長寿命化を実現してい L ます。独自設計の保護回路を設け、突入電流やサージ、瞬 E 時停電に対応しており、かつ高い絶縁性を有するので、 D 機内照明に最適です。LEDは世界的に信頼性の高いメー 機 カーの製品を採用しています。 内 <用途例>工作機械の機内照明、産業機械照明など 灯 • 規格認証： ◎ オプション(61ページ参照） • 色 温 度：5,700K • 本体材質：ポリカーボネート管 • 本体材質：ガラス管 • 期待寿命：環境温度40℃ 40,000時間 • 耐油ケーブル (寿命は初期の照度に対し70％の照度となる時点) • フッ素パッキン • 使用温度：-10℃~40℃(ただし氷結しないこと) • ケーブルカバー • 保護等級：IP67 • 金属製取付ブラケット(NC-562B) • 電源ケーブル：DC 3m(VCTF0.5mm²x2C) • 取付マグネット(ND-P04) 　 AC 3m(VCTF0.75mm²x2C) • プラグ付2ｍケーブル(2M+P) 標準機種一覧表 主要寸法図 型 式 全 光 束 照度(1m) 電 源 消 費 電 力 NLM10SG-DC 1,230 lm 370 lx DC24V 8W NLM10SG-AC 1,240 lm 360 lx AC100-240V 8W NLM20SG-DC 2,490 lm 760 lx DC24V 18W NLM20SG-AC 2,330 lm 700 lx AC100-240V 16W NLM30SG-DC 3,730 lm 1,120 lx DC24V 27W NLM30SG-AC 3,410 lm 1,040 lx AC100-240V 26W NLM40SG-DC 5,000 lm 1,480 lx DC24V 37W (mm) NLM40SG-AC 4,680 lm 1,400 lx AC100-240V 33W 型式 寸法 A B NLM10SG-DC/AC 310 300 型式選定方法 NLM20SG-DC/AC 500 490 NLM 型式 - 電源 + オプション NLM30SG-DC/AC 690 680 (61ページ参照） NLM40SG-DC/AC 880 870 10SG / 20SG / DC＝DC24V 30SG / 40SG AC=AC100-240V ※交流電源は単相をご利用ください。 配光データ NLM10SG-DC NLM20SG-DC NLM30SG-DC NLM40SG-DC 0.86m 500 lx 1.89m 1m (4.67m2) 1m 1m 1m 1.23m 500 lx 2.82m (9.48m2) 1.49m 500 lx 3.43m (14.37m2) 1.72m 500 lx 4.02m 2m 2m 2m (19.85m2) 2m NLM10SG-AC NLM20SG-AC NLM30SG-AC NLM40SG-AC 0.84m 500 lx 1.90m 1m (4.71m2) 1m 1m 1m 2.54m 1.18m 500 lx (8.30m2) 1.44m 500 lx 3.09m 1.67m 500 lx 3.93m 2m (12.04m2) 2m 2m 2 (18.83m2m ) JIS Z9110:2010の規格では、作業環境照明基準を満たすために作業場の作業面の照度は500lx以上必要とされています。 10

筒型防水LEDライト NLL3-SN2シリーズ 独自設計によりLED特有のマルチシャドウを軽減し自然な 光を演出します。取付穴の位置は従来の蛍光灯、NLL、NLL3 シリーズと同様で機内灯に最適な防水型LED照明です。 L 透光率の高いホウケイ酸ガラス管を筐体とし、ブラケットに E はナイロン66（30％ガラス繊維強化）を使用した強固な設 D 計です。蛍光灯のように全体に広がる光のNLL3シリーズに 機 対して、NLL3-SN2シリーズはより直下に明るさを集約させ 内 た仕様（直下照度で約3倍）です。 灯 <用途例> 工作機械の機内照明、産業機械照明など • 規格認証： ◎オプション(61ページ参照) • 色 温 度：5,700K • 本体材質：ポリカーボネート管 • 本体材質：ガラス管 • 耐油ケーブル • 期待寿命：使用温度40℃ 40,000時間 • フッ素パッキン (寿命は初期の照度に対し70％の照度となる時点)　 • ケーブルカバー • 使用温度：-10℃～40℃(ただし氷結しないこと) • 樹脂製取付ブラケット(NC-565) • 保護等級：IP67 • 金属製取付ブラケット(NC-562B) • 電源ケーブル：DC 3m(VCTF0.5mm²x2C) 　　　　　　　 AC 3m(VCTF0.75mm²x2C) 標準機種一覧表 型 式 全 光 束 照度(1m) 電 源 消 費 電 力 NLL3-13SG-DC-SN2 DC24V 9W 900 lm 850 lx NLL3-13SG-AC-SN2 AC100-240V 8W NLL3-36SG-DC-SN2 DC24V 17W 1,700 lm 1,600 lx NLL3-36SG-AC-SN2 AC100-240V 17W 主要寸法図 (mm) NC-565付き (オプション) 寸法 型式 A B A B NLL3-13SG-DC/AC+NC-565 445 435 NLL3-36SG-DC/AC+NC-565 730 720 白 黒 型式選定方法 NLL3 - 型式 - 電源 - SN2 + オプション (61ページ参照） DC＝DC24V 13SG/36SG AC=AC100-240V ※交流電源は単相をご利用ください。 配光データ NLL3-13SG-DC-SN2 NLL3-36SG-DC-SN2 NLL3-13SG-AC-SN2 NLL3-36SG-AC-SN2 1m 1m 1m 1m 1.30m 500 lx 1.19m 1.30m 500 lx 1.18m (0.99m2) 1.78m 500 lx 1.69m (0.98m2) 1.78m 500 lx 1.69m 2 (1.97m22m m ) 2m 2m (1.98m2) JIS Z9110:2010の規格では、作業環境照明基準を満たすために作業場の作業面の照度は500lx以上必要とされています。 11 58 40 6.5

筒型防水LEDライト NLL3シリーズ 工作機械の内部照明に適した防水型LED照明です。 従来の蛍光灯式機内照明NLLシリーズと同じピッチの まま、本体がø58のガラス管になり、よりスリムで、価 格もお求めやすくなりました。優れた絶縁性を有し、 L 静電気放電や放射性磁界ノイズ、サージ・瞬時停電な E どの電圧変動に対して強い設計になっています。 D <用途例>工作機械の機内照明、産業機械照明など 機 内 • 規格認証： NLL3シリーズ+NC-565 灯 • 色 温 度：5,700K • 本体材質：ガラス管 ◎オプション(61ページ参照) • 期待寿命：使用温度40℃ 40,000時間 • 本体材質：ポリカーボネート管 (寿命は初期の照度に対し70％の照度となる時点)　 • 耐油ケーブル • 使用温度：-10℃～40℃(ただし氷結しないこと) • フッ素パッキン • 保護等級：IP67 • ケーブルカバー • 電源ケーブル：DC 3m(VCTF0.5mm²x2C) • 樹脂製取付ブラケット(NC-565) 　　　　　　　 AC 3m(VCTF0.75mm²x2C) • 金属製取付ブラケット(NC-562B) 標準機種一覧表 主要寸法図 型 　式 全光束 照度(1m) 電源 消費電力 拡散カバー NC-565付き (オプション) NLL3-13CG-DC/AC 900 lm 280 lx 8W A B NLL3-18CG-DC/AC 1,250 lm 380 lx 12W あり 白 + NLL3-36CG-DC/AC 2,000 lm 610 lx 18W - 黒 NLL3-40CG-DC/AC 2,700 lm 780 lx DC24V 24W AC100-240V NLL3-13CG-DC/AC-L 980 lm 1,750 lx 8W (mm) NLL3-18CG-DC/AC-L 1,340 lm 2,480 lx 12W なし 型式 寸法 A B NLL3-36CG-DC/AC-L 2,100 lm 3,770 lx 18W NLL3-13CG-DC/AC(-L) 445 435 NLL3-40CG-DC/AC-L 2,800 lm 2,840 lx 24W NLL3-18CG-DC/AC(-L) 545 535 NLL3-36CG-DC/AC(-L) 730 720 NLL3-40CG-DC/AC(-L) 1,526 1,516 型式選定方法 NLL3 - 型式 - 電源 - レンズ + オプション (61ページ参照) 13CG / 18CG / DC＝DC24V 記号なし=レンズなし 36CG / 40CG AC＝AC100-240V L=レンズ付き（※ロット生産） ※交流電源は単相をご利用ください｡ 配光データ NLL3-13CG-DC NLL3-18CG-DC NLL3-36CG-DC NLL3-40CG-DC 0.74m 500 lx 1.65m (3.23m2) 0.87m 500 lx 1.97m 1m 1m (4.85m2) 1m 2.66m 1m 1.10m 500 lx 2.91m (8.01m2) 1.24m 500 lx (9.04m2) 2m 2m 2m 2m NLL3-13CG-AC NLL3-18CG-AC NLL3-36CG-AC NLL3-40CG-AC 0.74m 500 lx 1.70m 1m (3.44m2) 0.87m 500 lx 2.01m 1m (4.88m2) 1m 2.65m 1m 1.10m 500 lx (8.10m2) 2.91m 1.24m 500 lx (9.04m2) 2m 2m 2m 2m JIS Z9110:2010の規格では、作業環境照明基準を満たすために作業場の作業面の照度は500lx以上必要とされています。 12 58 40 6.5

スリム型防水LEDライト NLT2シリーズ 透光率が高く、衝撃に強いポリカーボネートを使用し、本体を軽量化 しました。オプションとして、100Ｖ対応のプラグ付きケーブル仕様 (2M+P)もあり、配線が不要なため簡単に移動、設置が可能で、幅広 い用途にご使用いただけます。定電流IC回路を採用し、電圧の変動が L あっても一定の照度を保ち、ちらつきがなく、かつLEDの長寿命化を E 実現しています。独自設計の保護回路を設け、突入電流やサージ、瞬 D 時停電に対応しており、かつ高い絶縁性を有する安全設計です。LED 機 は世界的に信頼性の高いメーカーの製品を採用しています。 内 <用途例> 制御盤内照明、屋内照明、冷蔵倉庫照明など 灯 • 規格認証： ◎オプション(61ページ参照) • 色 温 度：5,700K • 取付マグネット(ND-P03) • 本体材質：ポリカーボネート • L字取付金具(ND-P07) • 期待寿命：使用温度25℃ 60,000時間 • 吊り下げ金具(ND-P09) (寿命は初期の照度に対し70％の照度となる時点)　 • プラグ付2mケーブル(2M+P) • 使用温度：-10℃～40℃(ただし氷結しないこと) • 保護等級：IP65 • 電源ケーブル：1m(VCTF0.75mm²x2C) • カ バ ー：乳白色 標準機種一覧表 カバー：乳白色 主要寸法図 型 式 全 光 束 照度(1m) 電 源 消 費 電 力 NLT2-10-AC-S 900 lm 250 lx 7W B 30.5 6 2 NLT2-20-AC-S 1,900 lm 500 lx 14W NLT2-30-AC-S 2,900 lm 750 lx AC100V 40.4 27 -240V 20W 4.5 39 NLT2-40-AC-S 3,900 lm 1,000 lx 27W A NLT2-50-AC-S 4,140 lm 1,130 lx 34W カバー：透明 (mm) 型 式 全 光 束 照度(1m) 電 源 消 費 電 力 寸法 型式 A B NLT2-10-AC 1,040 lm 330 lx 7W NLT2-10 300 290 NLT2-20-AC 2,140 lm 670 lx 14W NLT2-20 520 510 NLT2-30-AC AC100V 3,260 lm 1,010 lx -240V 20W NLT2-30 735 725 NLT2-40-AC 4,330 lm 1,370 lx 27W NLT2-40 950 940 NLT2-50-AC 4,880 lm 1,560 lx 34W NLT2-50 1170 1160 型式選定方法 NLT2 - サイズ - 電源 - カバー + オプション (61ページ参照） 10 / 20 / 30 / 40 /50 AC=AC100V-240V 記号なし=透明 ※交流電源は単相を S=乳白色 ご利用ください。 配光データ NLT2-10-AC-S NLT2-20-AC-S NLT2-30-AC-S NLT2-40-AC-S 0.70m 500 lx 2.12m 1m (4.82m2) 1m 3.02m 1m 1m 1.00m 500 lx (10.08m2) 3.70m 1.22m 500 lx (15.19m2) 1.41m 500 lx 4.33m (20.07m2) 2m 2m 2m 2m NLT2-50-AC-S 1m 1.50m 500 lx 4.66m (23.84m2) 2m JIS Z9110:2010の規格では、作業環境照明基準を満たすために作業場の作業面の照度は500lx以上必要とされています。 14

スリム型防水LEDライト NLT3シリーズ LEDと電源回路を同一基板上に配置させるDOB（Devices on Board) 技術によって、NLT2シリーズよりもいっそうスリムになりました。乳白 色カバーの採用により均一に発光し、LED特有のぎらつきを抑えた目 L に優しいLED照明です。定電流IC回路を採用し、電圧の変動があって E も一定の照度を保ち、かつLEDの長寿命化を実現しています。独自設 D 計の保護回路を設け、突入電流やサージ、瞬時停電に対応しており、 かつ高い絶縁性を有する安全設計です。LEDは世界的に信頼性の高 5700k 591nm 機 内 いメーカーの製品を採用しています。 灯 <用途例>制御盤内照明、屋内照明、ショーケースの照明など • 規格認証： ◎オプション(61ページ参照) • 色 温 度：5,700K • 波長：591nm • 本体材質：ポリカーボネート • 取付マグネット(ND-P03) • 期待寿命：使用温度25℃ 60,000時間 (寿命は初期の照度に対し70％の照度となる時点)　 • 固定金具(ND-P15) • AC/DCアダプター(ND-PM243) • 使用温度：-10℃～40℃(ただし氷結しないこと) • スイッチ付きケーブル(ND-SW01) • 保護等級：IP65 • 電源ケーブル：1m(AWG26x2C) • カ バ ー：乳白色 標準機種一覧表 型式 全光束 照度(1m) 電源 消費電力 カバー：乳白色 カバー：透明 カバー：乳白色 カバー：透明 NLT3-05-DC 230 lm 280 lm 60 lx 90 lx 1.8W NLT3-10-DC 440 lm 560 lm 110 lx 180 lx 3.8W NLT3-20-DC 910 lm 1,090 lm 230 lx 340 lx 7.5W NLT3-30-DC 1,400 lm 1,660 lm 360 lx 500 lx 12W NLT3-40-DC 1,920 lm 2,280 lm 490 lx 690 lx 16W DC24V NLT3-50-DC 2,440 lm - 620 lx - 24W NLT3-05-DC-S(591nm) 120 lm - 35 lx - 2.5W NLT3-10-DC-S(591nm) 300 lm - 80 lx - 3.8W NLT3-20-DC-S(591nm) 610 lm - 160 lx - 8W NLT3-30-DC-S(591nm) 930 lm - 230 lx - 12W NLT3-40-DC-S(591nm) 1,240 lm - 310 lx - 16W 主要寸法図 (mm) 型式 寸法 A B NLT3-05-DC-S 210 200 NLT3-10-DC-S 330 320 NLT3-20-DC-S 580 570 NLT3-30-DC-S 830 820 NLT3-40-DC-S 1,080 1,070 NLT3-50-DC-S 1,340 1,330 15

型式選定方法 サイズ 電源 カバー 波長 + オプション (61ページ参照） L 記号なし=透明 記号なし=色温度5700K - S=乳白色 E (591nm)=波長591nm D ※交流電源は単相をご利用ください。 機 内 灯 配光データ NLT3-05-DC-S NLT3-10-DC-S NLT3-20-DC-S NLT3-30-DC-S 0.34m 500 lx 0.46m 500 lx 0.67m 500 lx 1.91m (4.80m2) 0.84m 500 lx 2.42m 1m 1m 1m 1m (7.68m2) 0.98m (1.29m2) 1.33m (2.34m2) 2m 2m 2m 2m NLT3-40-DC-S NLT3-10-DC-S(591nm) NLT3-20-DC-S(591nm) NLT3-30-DC-S(591nm) 0.40m 500 lx 0.56m 500 lx 1.56m 0.67m 500 lx 0.98m 500 lx 2.90m (3.25m2) 1.95m (5.11m2) 1m (10.92m2) 1m 1m 1m 1.12m (1.68m2) 2m 2m 2m 2m JIS Z9110:2010の規格では、作業環境照明基準を満たすために作業場の作業面の照度は500lx以上必要とされています。 適用範囲 5700K 591nm 配電盤の照明 半導体装置照明 ショーケースの照明 プリント基板露光機 16

NEW 防水型LEDスポットライト • 規格認証： • 色 温 度：5,700K(標準),4,000K(オプション) NLS 03/05シリーズ • 期待寿命：使用温度40℃ 40,000時間 (寿命は初期の照度に対し70％の照度となる時点)　 03シリーズは本体がナイロン樹脂で構成され、絶縁性の優れた • 使用温度：-10℃～40℃(ただし氷結しないこと) 構造になっています。05シリーズはアルミの構造で、放熱性も • 保護等級：03シリーズ IP65(ヘッドケース内のみ) 良く、強固な設計です。定電流IC回路を採用し、電圧の変動が 　　　　　05シリーズ IP67(ヘッドケース内のみ) あっても一定の照度を保ち、ちらつきがなく、かつLEDの長寿命 • 電源ケーブル：3m(VCTF0.75mm²x2C) 化を実現しています。独自設計の保護回路を設け、突入電流や ◎オプション(61ページ参照) L サージ、瞬時停電に対応しており、かつ高い絶縁性を有するた • 耐油ケーブル E め、機内照明に最適です。 • L型取付金具（AL-23） D LEDは世界的に信頼性の高いメーカーの製品を採用しています。 • クランプ取付金具（AL-28B) • プラグ付2mケーブル (2M+P) 機 ＜用途例＞産業機械照明、設備機械照明、外観検査照明など • タッチスイッチ (TS)03シリーズのみ 内 灯 NLSS03C-DC/AC NLSM03C-DC/AC NLSS05C-DC/AC 主要寸法図 NLSS03C-DC/AC NLSM03C-DC/AC 角パイプアーム NLSS05C-DC/AC トグルスイッチ付 標準機種一覧表 配光データ シリーズ アーム長 型式 全光束 照度(1m) 電 源 消費電力 DC24V S / M 03C 1m AC100V NLS 510 lm 1,780 lx 5W 1.88m 500 lx 2m DC24V 0.87m (0.59m2) S / M / L 05C AC100V JIS Z9110:2010の規格では、作業環境照明基準を満たすために 作業場の作業面の照度は500lx以上必要とされています。 型式選定方法 NLS アーム長 型式 アームの種類 - 電源 + オプション (61ページ参照) S = アーム無し M = ミディアムアーム L= ロングアーム 03C / 05C （アーム長さ=M.Lのみ） 記号無し=角パイプ(樹脂台座) 　アーム長さ=M:400x280mm L:400x400mm P=丸パイプ(金属台座) DC＝DC24V 　アーム長さ=M:220x220mm L:400x400mm AC＝AC100V ※交流電源は単相をご利用ください｡ 18

防水型LEDスポットライト • 規格認証： NLS 15/18シリーズ • 色 温 度：5,700K(標準),4,000K(オプション) • 期待寿命：使用温度40℃ 40,000時間 (寿命は初期の照度に対し70％の照度となる時点)　 本体はアルミ、前面は強化ガラスを採用し、壊れにく い強固な設計となっています。従来のハロゲンランプ • 使用温度：-10℃～40℃(ただし氷結しないこと) • 保護等級：IP67(ヘッドケース内のみ) 型の代替としてもご使用いただけます。定電流IC回路 • 電源ケーブル：3m(VCTF0.75mm²x2C) を採用し、電圧の変動があっても一定の照度を保ち、 L ちらつきがなく、かつLEDの長寿命化を実現していま ◎オプション(61ページ参照) E す。独自設計の保護回路を設け、突入電流やサージ、 • 耐油ケーブル • L型取付金具（AL-23） D 瞬時停電に対応しており、かつ高い絶縁性を有する ので、機内照明に最適です。 • クランプ取付金具（AL-28B) 機 • プラグ付2mケーブル (2M+P) 内 <用途例>産業機械照明、設備機械照明など 灯 NLSS15C/18C-DC/AC NLSM15CP/18CP-DC/AC NLSL15CP/18CP-DC/AC 主要寸法図 220 NLSS15C/18C-DC/AC トグルスイッチ付 NLSM15CP/18CP-DC/AC トグルスイッチ付 NLSL15CP/18CP-DC/AC トグルスイッチ付 標準機種一覧表 配光データ シリーズ アーム長 型式 全光束 照度(1m) 電 源 消費電力 NLS15C NLS18C DC24V 15Ｃ 770 lm 4,160 lx 7W 1m 1m AC100V NLS S / M / L 2m 2m DC24V 18Ｃ 1,200 lm 6,760 lx 9W 2.88m 500 lx 3m 3m AC100V 0.98m (0.76m2) 3.67m 500 lx 1.29m 4m (1.32m2) JIS Z9110:2010の規格では、作業環境照明基準を満たすために作業場の作業面の 型式選定方法 照度は500lx以上必要とされています。 NLS アーム長 型式 アームの種類 - 電源 + オプション (61ページ参照) S = アーム無し M = ミディアムアーム L= ロングアーム 15C / 18C （アーム長さ=M.Lのみ） 記号無し=角パイプ(樹脂台座) 　アーム長さ=M:220x280mm L:400x400mm DC＝DC24V P=丸パイプ(金属台座) AC＝AC100V 　アーム長さ=M:220x220mm L:400x400mm ※交流電源は単相をご利用ください｡ 19 220
