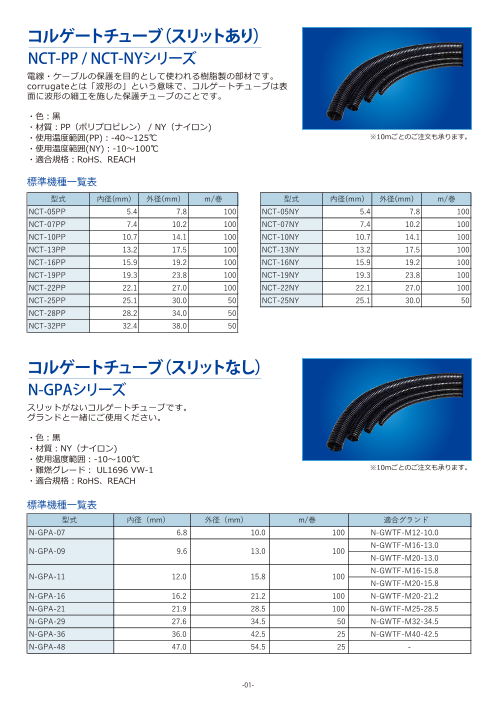

コルゲートチューブ（スリットあり） NCT-PP / NCT-NYシリーズ 電線・ケーブルの保護を目的として使われる樹脂製の部材です。 corrugateとは「波形の」という意味で、コルゲートチューブは表 面に波形の細工を施した保護チューブのことです。 ・色︓黒 ・材質︓PP（ポリプロピレン） / NY（ナイロン) ・使用温度範囲(PP)︓-40～125℃ ※10mごとのご注文も承ります。 ・使用温度範囲(NY)︓-10～100℃ ・適合規格︓RoHS、REACH 標準機種一覧表 型式 内径(mm) 外径(mm) m/巻 型式 内径(mm) 外径(mm) m/巻 NCT-05PP 5.4 7.8 100 NCT-05NY 5.4 7.8 100 NCT-07PP 7.4 10.2 100 NCT-07NY 7.4 10.2 100 NCT-10PP 10.7 14.1 100 NCT-10NY 10.7 14.1 100 NCT-13PP 13.2 17.5 100 NCT-13NY 13.2 17.5 100 NCT-16PP 15.9 19.2 100 NCT-16NY 15.9 19.2 100 NCT-19PP 19.3 23.8 100 NCT-19NY 19.3 23.8 100 NCT-22PP 22.1 27.0 100 NCT-22NY 22.1 27.0 100 NCT-25PP 25.1 30.0 50 NCT-25NY 25.1 30.0 50 NCT-28PP 28.2 34.0 50 NCT-32PP 32.4 38.0 50 コルゲートチューブ（スリットなし） N-GPAシリーズ スリットがないコルゲートチューブです。 グランドと一緒にご使用ください。 ・色︓黒 ・材質︓NY（ナイロン) ・使用温度範囲︓-10～100℃ ・難燃グレード︓ UL1696 VW-1 ※10mごとのご注文も承ります。 ・適合規格︓RoHS、REACH 標準機種一覧表 型式 内径（mm） 外径（mm） m/巻 適合グランド N-GPA-07 6.8 10.0 100 N-GWTF-M12-10.0 N-GWTF-M16-13.0 N-GPA-09 9.6 13.0 100 N-GWTF-M20-13.0 N-GWTF-M16-15.8 N-GPA-11 12.0 15.8 100 N-GWTF-M20-15.8 N-GPA-16 16.2 21.2 100 N-GWTF-M20-21.2 N-GPA-21 21.9 28.5 100 N-GWTF-M25-28.5 N-GPA-29 27.6 34.5 50 N-GWTF-M32-34.5 N-GPA-36 36.0 42.5 25 N-GWTF-M40-42.5 N-GPA-48 47.0 54.5 25 - -01-

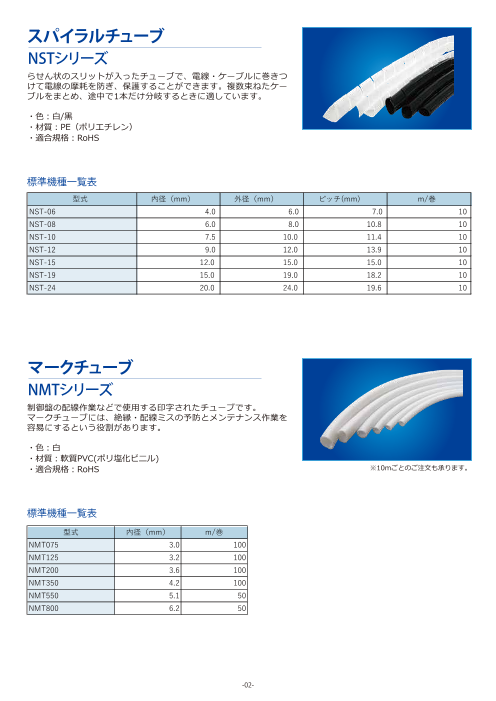

スパイラルチューブ NSTシリーズ らせん状のスリットが入ったチューブで、電線・ケーブルに巻きつ けて電線の摩耗を防ぎ、保護することができます。複数束ねたケー ブルをまとめ、途中で1本だけ分岐するときに適しています。 ・色︓白/黒 ・材質︓PE（ポリエチレン） ・適合規格︓RoHS 標準機種一覧表 型式 内径（mm） 外径（mm） ピッチ(mm) m/巻 NST-06 4.0 6.0 7.0 10 NST-08 6.0 8.0 10.8 10 NST-10 7.5 10.0 11.4 10 NST-12 9.0 12.0 13.9 10 NST-15 12.0 15.0 15.0 10 NST-19 15.0 19.0 18.2 10 NST-24 20.0 24.0 19.6 10 マークチューブ NMTシリーズ 制御盤の配線作業などで使用する印字されたチューブです。 マークチューブには、絶縁・配線ミスの予防とメンテナンス作業を 容易にするという役割があります。 ・色︓白 ・材質︓軟質PVC(ポリ塩化ビニル) ・適合規格︓RoHS ※10mごとのご注文も承ります。 標準機種一覧表 型式 内径（mm） m/巻 NMT075 3.0 100 NMT125 3.2 100 NMT200 3.6 100 NMT350 4.2 100 NMT550 5.1 50 NMT800 6.2 50 -02-

シリコンワニスガラス編組チューブ N-GFシリーズ ガラス繊維を織り込み、シリコンワニスを塗布したチューブです。 耐電圧、耐熱性、耐摩耗性、自己消火性、柔軟性に優れています。 ・色︓白 ・材質︓ガラス繊維、シリコンワニス ・耐熱温度︓-10℃～200℃ ・難燃グレード ︓UL1441 VW-1 ・適合規格︓RoHS、REACH 標準機種一覧表 型式 耐電圧 内径（mm） 内径許容差 肉厚（mm） m/巻 平均 最小 N-GF-15-1 1 +0.20,-0 0.35±0.12 200 N-GF-15-2 2 +0.20,-0 0.35±0.12 200 N-GF-15-3 3 +0.25,-0 0.35±0.12 100 N-GF-15-4 4 +0.35,-0 0.42±0.12 100 N-GF-15-5 5 +0.35,-0 0.42±0.12 100 N-GF-15-6 6 +0.50,-0 0.45±0.12 100 N-GF-15-7 7 +0.50,-0 0.45±0.12 100 N-GF-15-8 1.5KV 1.2KV 8 +0.50,-0 0.45±0.12 50 N-GF-15-9 9 +0.50,-0 0.45±0.12 50 N-GF-15-10 10 +0.70,-0 0.53±0.12 50 N-GF-15-12 12 +0.70,-0 0.53±0.12 50 N-GF-15-14 14 +0.80,-0 0.65±0.12 50 N-GF-15-16 16 +0.80,-0 0.65±0.12 50 N-GF-15-18 18 +0.80,-0 0.65±0.15 50 N-GF-15-20 20 +0.80,-0 0.65±0.15 50 N-GF-25-1 1 +0.20,-0 0.35±0.12 200 N-GF-25-2 2 +0.20,-0 0.35±0.12 200 N-GF-25-3 3 +0.25,-0 0.35±0.12 100 N-GF-25-4 4 +0.35,-0 0.42±0.12 100 N-GF-25-5 5 +0.50,-0 0.45±0.12 100 N-GF-25-6 2.5KV 2.0KV 6 +0.50,-0 0.45±0.12 100 N-GF-25-7 7 +0.50,-0 0.45±0.12 100 N-GF-25-8 8 +0.50,-0 0.45±0.12 50 N-GF-25-9 9 +0.50,-0 0.45±0.12 50 N-GF-25-10 10 +0.70,-0 0.53±0.12 50 N-GF-25-12 12 +0.70,-0 0.53±0.12 50 N-GF-25-14 14 +0.80,-0 0.65±0.12 50 N-GF-40-1 1 +0.20,-0 0.35±0.12 200 N-GF-40-2 2 +0.20,-0 0.35±0.12 200 N-GF-40-3 3 +0.25,-0 0.35±0.12 100 N-GF-40-4 4 +0.35,-0 0.42±0.12 100 N-GF-40-5 5 +0.50,-0 0.45±0.12 100 N-GF-40-6 4.0KV 3.0KV 6 +0.50,-0 0.45±0.12 100 N-GF-40-7 7 +0.50,-0 0.45±0.12 100 N-GF-40-8 8 +0.50,-0 0.45±0.12 50 N-GF-40-9 9 +0.50,-0 0.45±0.12 50 N-GF-40-10 10 +0.70,-0 0.53±0.12 50 N-GF-40-12 12 +0.70,-0 0.53±0.12 50 N-GF-40-14 14 +0.80,-0 0.65±0.12 50 -03-

編組チューブ N-GE-PESシリーズ 直径の2倍に広がる伸縮性の高いチューブです。 材質はPET（ポリエステル糸）のため、軽く、柔軟性、耐摩耗性、 耐熱性に優れています。 ・色︓黒 ・材質︓PET（ポリエチレンテレフタレート） ・使用温度範囲︓-40℃～150℃ ・難燃グレード︓UL1441 VW-1 ・適合規格︓RoHS、REACH 標準機種一覧表 折径幅 適用サイズ 型式 編数 キャリア数 繊維径 メッシュ m/巻 （mm） （mm） N-GE-PES 3.2 3 24 3±2.0 2-7 0.20±0.02 9 250 N-GE-PES 6.4 3 32 6±2.0 3-9 0.20±0.02 8 250 N-GE-PES 9.5 3 48 10±3.0 6-16 0.20±0.02 8 250 N-GE-PES 12.7 3 48 13±2.0 8-24 0.20±0.02 8 250 N-GE-PES 19.1 3 72 19±3.0 14-28 0.20±0.02 8 75 N-GE-PES 32 3 96 32±3.0 20-43 0.25±0.02 8 60 N-GE-PES 40 3 120 40±3.0 25-48 0.25±0.02 7 60 N-GE-PES 50 5 120 60±3.0 40-70 0.25±0.02 6 60 PVCチューブ N-GP-300Vシリーズ 材質がポリ塩化ビニルのチューブです。絶縁性、難燃性、耐屈曲性、 耐熱に優れ、幅広い用途で使用されています。 ・色︓黒 ・材質︓PVC（ポリ塩化ビニル） ・使用温度範囲︓-30℃～105℃ ・定格電圧︓300V ・耐電圧︓14000V ・難燃グレード︓UL224 VW-1 ・適合規格︓RoHS、REACH 標準機種一覧表 型式 内径（mm） 肉厚（mm） m/巻 N-GP-300V-9 3.00±0.20 0.44±0.15 300 N-GP-300V-8 3.38±0.20 0.44±0.15 300 N-GP-300V-7 3.76±0.20 0.44±0.15 300 N-GP-300V-6 4.22±0.30 0.44±0.15 300 N-GP-300V-5 4.72±0.30 0.44±0.15 300 N-GP-300V-4 5.28±0.50 0.44±0.15 300 N-GP-300V-3 5.94±0.50 0.44±0.15 300 N-GP-300V-2 6.68±0.50 0.44±0.15 150 N-GP-300V-1 7.47±0.50 0.44±0.15 150 N-GP-300V-0 8.38±0.50 0.44±0.15 150 -04-

熱収縮チューブ（箱） B2G5シリーズ 必要な長さを取り出すことができる箱タイプで、保管にも便利です。 材質はポリオレフィン（PO）で耐摩耗性が高く、ケーブルの保護や 絶縁に適しています。 ・材質︓ポリオレフィン ・色︓黒 ・使用温度︓-55～125℃ ・最低収縮温度︓70℃ ・完全収縮温度︓110℃以上 ・耐電圧︓600V ・収縮率 2︓1 ・難燃グレード︓UL224 VW-1 ・適合規格︓RoHS 標準機種一覧表 収縮前（mm） 収縮後（mm） 1箱あたり 型式 内径 肉厚 内径 肉厚 長さ（m） B2G5-0015BK 2.0±0.3 0.20±0.05 0.8 0.34 15 B2G5-0020BK 2.5±0.3 0.20±0.05 1.1 0.34 15 B2G5-0030BK 3.5±0.3 0.25±0.05 1.5 0.42 15 B2G5-0050BK 5.5±0.3 0.28±0.05 2.5 0.52 10 B2G5-0060BK 6.5±0.3 0.28±0.05 3.0 0.52 10 B2G5-0090BK 9.6±0.3 0.30±0.07 4.5 0.56 10 B2G5-0120BK 12.7±0.4 0.30±0.07 6.0 0.56 5 B2G5-0180BK 19.0±0.5 0.40±0.10 9.0 0.77 5 B2G5-0250BK 26.0±1.0 0.45±0.10 12.5 0.87 5 熱収縮チューブ（キット） K1-101 長さは各153mmで、合計120本のセットです。 ・材質︓ポリオレフィン ・色︓黒 ・使用温度︓-55～125℃ ・最低収縮温度︓70℃ ・完全収縮温度︓110℃以上 ・耐電圧︓600V ・収縮率 2︓1 ・難燃グレード︓UL224 VW-1 ・適合規格︓RoHS 標準機種一覧表 収縮前（mm） 収縮後（mm） 色 数量 内径 肉厚 内径 肉厚 赤 3.5±0.3 0.25±0.05 1.5 0.42 45本 黄 4.5±0.3 0.25±0.05 2.0 0.42 25本 青 6.5±0.3 0.28±0.05 3.0 0.52 20本 緑 9.6±0.3 0.30±0.07 4.5 0.56 10本 白 12.7±0.4 0.30±0.07 6.0 0.56 10本 黒 19.0±0.5 0.40±0.10 9.0 0.77 10本 -05-

接着剤付き熱収縮チューブ（箱） AIS3シリーズ 内側に接着剤がついた熱収縮チューブで、異物の混入を防ぎます。 必要な長さを取り出すことができる箱タイプで、保管にも便利です。 RoHSなどの環境規制に準拠し、幅広い産業分野で使用可能です。 ・材質︓架橋ポリオレフィン ・色︓黒 ・使用温度︓-45～110℃ ・最低収縮温度︓80℃ ・完全収縮温度︓110℃以上 ・耐電圧︓600V ・収縮率 2︓1 ・難燃グレード︓UL224 VW-1 ・適合規格︓RoHS 標準機種一覧表 収縮前（mm） 収縮後（mm） 1箱あたり 型式 内径 肉厚 内径 肉厚 接着剤厚み 長さ（m） AIS3X0032BK 3.2 0.45 1.0 1.00±0.28 0.45±0.10 5 AIS3X0048BK 4.8 0.45 1.6 1.00±0.28 0.50±0.15 5 AIS3X0064BK 6.4 0.50 2.0 1.00±0.28 0.50±0.15 3.5 AIS3X0095BK 9.5 0.50 3.0 1.40±0.28 0.60±0.15 3 AIS3X0127BK 12.7 0.65 4.0 1.78±0.38 0.76±0.20 2.5 接着剤付き熱収縮チューブ（キット） K1-102 長さは各153mmで、合計70本のセットです。 ・材質︓架橋ポリオレフィン ・色︓黒 ・使用温度︓-45～110℃ ・最低収縮温度︓80℃ ・完全収縮温度︓110℃以上 ・耐電圧︓600V ・収縮率 2︓1 ・難燃グレード︓UL224 VW-1 ・適合規格︓RoHS 標準機種一覧表 収縮前（mm） 収縮後（mm） 数量 内径 肉厚 内径 肉厚 接着剤厚み 3.2 0.45 1.0 1.00±0.28 0.45±0.10 25本 4.8 0.45 1.6 1.00±0.28 0.50±0.15 20本 6.4 0.50 2.0 1.00±0.28 0.50±0.15 15本 12.7 0.65 4.0 1.78±0.38 0.76±0.20 5本 19.1 0.70 6.0 2.25±0.55 0.76±0.20 3本 25.4 0.80 8.0 2.54±0.55 1.00±0.25 2本 -06-

ケーブルグランド N-GNCGシリーズ 精密機械機、制御盤などの電線やケーブルを固定・保護します。 材質はナイロン66のため、防塵性、防水性に優れ、クーラントが かかる環境でもご使用できます。 ・色︓黒 ・材質︓ナイロン66、EPDM耐候性ゴム ・使用温度範囲︓-40℃～100℃ ・保護等級︓IP68 ・適合規格︓UL、RoHS、REACH ・難燃グレード︓UL94V-2（UL94V-0） ・入数︓10個/袋 標準機種一覧表（Mねじ） 型式 適用ケーブル径（mm） ねじ外径（mm） ねじの長さ（mm） N-GNCG-M8-4.8 2～4.8 8.0 7.5 N-GNCG-M12-7 4～8 12.0 8.5 N-GNCG-M12L-7 4～8 12.0 15.0 N-GNCG-M16-10 5～10 16.0 10.0 N-GNCG-M16L-10 5～10 16.0 15.0 N-GNCG-M20S-12.5 6～12.5 20.0 10.0 N-GNCG-M20-13.5 8.5～14 20.0 11.0 N-GNCG-M20L-13.5 8.5～14 20.0 15.0 N-GNCG-M25L-18 12.5～18 25.0 15.0 標準機種一覧表（PGねじ） 型式 適用ケーブル径（mm） ねじ外径（mm） ねじの長さ（mm） N-GNCG-PG7-7 4～8 12.5 8.0 N-GNCG-PG9-7.5 4～8 15.2 8.2 N-GNCG-PG11-10 5～10 18.6 10.0 N-GNCG-PG13.5-12.5 6～12.5 20.4 10.0 N-GNCG-PG16-14 8.5～14 22.5 10.8 N-GNCG-PG21-17.5 12.5～18 28.3 12.0 N-GNCG-PG29-25 17～25 37.0 12.0 -07-

コルゲートグランド N-GWTFシリーズ スリットなしのコルゲートチューブ（N-GPAシリーズ）と一緒に ご使用ください。精密機械、制御盤などでコルゲートチューブを固 定し、電線やケーブルを保護します。材質はナイロン66のため、 防塵性、防水性に優れ、クーラントがかかる環境でもご使用できま す。 ・色︓黒 ・材質︓ナイロン66、EPDM耐候性ゴム ・使用温度範囲︓-40℃～100℃ ・保護等級︓IP68 ・適合規格︓UL、RoHS、REACH ・難燃グレード︓UL94V-2（UL94V-0） ・入数︓10個/袋 標準機種一覧表（Mねじ） 型式 ねじ仕様 ねじの長さ（mm） 適用外径（mm） 適合チューブ N-GWTF-M12-10.0 M12x1.5 9.0 10.0 N-GPA-07 N-GWTF-M16-13.0 M16x1.5 15.0 13.0 N-GPA-09 N-GWTF-M20-13.0 M20x1.5 15.0 13.0 N-GWTF-M16-15.8 M16x1.5 15.0 15.8 N-GPA-11 N-GWTF-M20-15.8 M20x1.5 15.0 15.8 N-GWTF-M20-21.2 M20x1.5 15.0 21.2 N-GPA-16 N-GWTF-M25-28.5 M25x1.5 15.0 28.5 N-GPA-21 N-GWTF-M32-34.5 M32x1.5 15.0 34.5 N-GPA-29 N-GWTF-M40-42.5 M40x1.5 15.0 42.5 N-GPA-36 標準機種一覧表（PGねじ） 型式 ねじ仕様 ねじの長さ（mm） 適用外径（mm） 適合チューブ N-GWTF-PG11-15.8 PG11 10.0 15.8 N-GWTF-PG13.5-15.8 PG13.5 10.0 15.8 N-GPA-11 N-GWTF-PG16-15.8 PG16 10.8 15.8 N-GWTF-PG16-21.2 PG16 13.0 21.2 N-GPA-16 N-GWTF-PG21-21.2 PG21 13.0 21.2 N-GWTF-PG21-28.5 PG21 13.0 28.5 N-GPA-21 N-GWTF-PG29-34.5 PG29 13.0 34.5 N-GPA-29 N-GWTF-PG36-42.5 PG36 13.0 42.5 N-GPA-36 標準機種一覧表（PFねじ） 型式 ねじ仕様 ねじの長さ（mm） 適用外径（mm） 適合チューブ N-GWTF-PF1/2-15.8 G(PF)1/2 15.0 15.8 N-GPA-11 N-GWTF-PF1/2-21.2 G(PF)1/2 15.0 21.2 N-GPA-16 N-GWTF-PF3/4-28.5 G(PF)3/4 15.0 28.5 N-GPA-21 N-GWTF-PF1-34.5 G(PF)1 15.0 34.5 N-GPA-29 N-GWTF-PF1 1/4-42.5 G(PF)1 1/4 15.0 42.5 N-GPA-36 N-GWTF-PF2-54.5 G(PF)2 15.0 54.5 N-GPA-48 -08-

ナイロンクイックコネクタ N-GQTFシリーズ スリットなしのコルゲートチューブ（N-GPAシリーズ）と一緒に ご使用ください。 精密機械、制御盤などでコルゲートチューブを固定し、電線やケー ブルを保護します。材質はナイロン66のため、防塵性、防水性に 優れ、クーラントがかかる環境でもご使用できます。 ・色︓黒 ・材質︓ナイロン66 ・使用温度範囲︓-40℃～100℃ ・保護等級︓IP68 ・適合規格︓UL、RoHS、REACH ・難燃グレード︓UL94V-2（UL94V-0） ・入数︓10個/袋 標準機種一覧表（Mねじ） 型式 ねじ仕様 ねじの長さ（mm） 適用外径（mm） 適合チューブ N-GQTF-M12-10.0 M12x1.5 10 10 N-GPA-07 N-GQTF-M16-13.0 M16x1.5 10 13 N-GQTF-M18-13.0 M18x1.5 10 13 N-GPA-09 N-GQTF-M20-13.0 M20x1.5 10 13 N-GQTF-M16-15.8 M16x1.5 10 15.8 N-GQTF-M18-15.8 M18x1.5 12.5 15.8 N-GPA-11 N-GQTF-M20-15.8 M20x1.5 12.5 15.8 N-GQTF-M20-21.2 M20x1.5 13 21.2 N-GPA-16 N-GQTF-M25-28.5 M25x1.5 13 28.5 N-GPA-21 N-GQTF-M32-34.5 M32x1.5 14 34.5 N-GPA-29 N-GQTF-M40-42.5 M40x1.5 15 42.5 N-GPA-36 N-GQTF-M50-54.5 M50x1.5 16 54.5 N-GPA-48 標準機種一覧表（PGねじ） 型式 ねじ仕様 ねじの長さ（mm） 適用外径（mm） 適合チューブ N-GQTF-PG7-10.0 PG7 10 10 N-GPA-07 N-GQTF-PG9-13.0 PG9 10 13 N-GPA-09 N-GQTF-PG11-15.8 PG11 12.5 15.8 N-GPA-11 N-GQTF-PG13.5-15.8 PG13.5 12.5 15.8 N-GQTF-PG16-21.2 PG16 13 21.2 N-GPA-16 N-GQTF-PG21-28.5 PG21 13 28.5 N-GPA-21 N-GQTF-PG29-34.5 PG29 14 34.5 N-GPA-29 N-GQTF-PG36-42.5 PG36 15 42.5 N-GPA-36 標準機種一覧表（Gねじ） 型式 ねじ仕様 ねじの長さ（mm） 適用外径（mm） 適合チューブ N-GQTF-G1/4-10.0 G(PF)1/4 10 10 N-GPA-07 N-GQTF-G3/8-15.8 G(PF)3/8 12.5 15.8 N-GPA-11 N-GQTF-G1/2-15.8 G(PF)1/2 12.5 15.8 N-GQTF-G1/2-21.2 G(PF)1/2 13 21.2 N-GPA-16 N-GQTF-G3/4-28.5 G(PF)3/4 13 28.5 N-GPA-21 N-GQTF-G1-34.5 G(PF)1 14 34.5 N-GPA-29 N-GQTF-G1 1/4-42.5 G(PF)1 1/4 15 42.5 N-GPA-36 N-GQTF-G2-54.5 G(PF)2 16 54.5 N-GPA-48 -09-

90°ナイロンクイックコネクタ N-GRTFシリーズ スリットなしのコルゲートチューブ（N-GPAシリーズ）と一緒に ご使用ください。精密機械、制御盤などでコルゲートチューブを固 定し、電線やケーブルを保護します。 材質はナイロン66のため、防塵性、防水性に優れ、クーラントが かかる環境でもご使用できます。 ・色︓黒 ・材質︓ナイロン66、EPDM耐候性ゴム ・使用温度範囲︓-40℃～100℃ ・適合規格︓UL、RoHS、REACH ・難燃グレード︓UL94V-2（UL94V-0） ・入数︓10個/袋 標準機種一覧表（Mねじ） 型式 ねじ仕様 ねじの長さ（mm） 適用外径（mm） 適合チューブ N-GRTF-M12-10.0 M12x1.5 10 10 N-GPA-07 N-GRTF-M16-13.0 M16x1.5 10 13 N-GPA-09 N-GRTF-M20-13.0 M20x1.5 10 13 N-GRTF-M16-15.8 M16x1.5 12.5 15.8 N-GRTF-M18-15.8 M18x1.5 12.5 15.8 N-GPA-11 N-GRTF-M20-15.8 M20x1.5 12.5 15.8 N-GRTF-M20-21.2 M20x21.2 13 21.2 N-GPA-16 N-GRTF-M25-28.5 M25x1.5 13 28.5 N-GPA-21 N-GRTF-M32-34.5 M32x1.5 14.5 34.5 N-GPA-29 N-GRTF-M40-42.5 M40x1.5 15 42.5 N-GPA-36 標準機種一覧表（PGねじ） 型式 ねじ仕様 ねじの長さ（mm） 適用外径（mm） 適合チューブ N-GRTF-PG7-10.0 PG7 10 10 N-GPA-07 N-GRTF-PG9-13.0 PG9 10 13 N-GPA-09 N-GRTF-PG11-15.8 PG11 12.5 15.8 N-GPA-11 N-GRTF-PG16-21.2 PG16 13 21.2 N-GPA-16 N-GRTF-PG21-28.5 PG21 13 28.5 N-GPA-21 N-GRTF-PG29-34.5 PG29 14.5 34.5 N-GPA-29 N-GRTF-PG36-42.5 PG36 15 42.5 N-GPA-36 標準機種一覧表（Gねじ） 型式 ねじ仕様 ねじの長さ（mm） 適用外径（mm） 適合チューブ N-GRTF-G1/4-10.0 G(PF)1/4 10 10 N-GPA-07 N-GRTF-G3/8-13.0 G(PF)3/8 10 13 N-GPA-09 N-GRTF-G1/2-15.8 G(PF)1/2 12.5 15.8 N-GPA-11 N-GRTF-G1/2-21.2 G(PF)1/2 13 21.2 N-GPA-16 N-GRTF-G3/4-28.5 G(PF)3/4 13 28.5 N-GPA-21 N-GRTF-G1-34.5 G(PF)1 14.5 34.5 N-GPA-29 N-GRTF-G1 1/4-42.5 G(PF)1 1/4 15 42.5 N-GPA-36 N-GRTF-G2-54.5 G(PF)2 16 54.5 N-GPA-48 -10-

結束バンド 主に配線や複数のケーブルを束ねるための配線材料です。 ・材質（屋内用）︓ナイロン66 ・材質（屋外用）︓耐候性ナイロン66 ・使用温度︓-20℃～80℃ ・入数︓100本/袋 標準機種一覧表（屋内用） 標準機種一覧表（屋外用） 型番 幅×長さ(mm) 最大結束径(mm) 引張強度(N) 型番 幅×長さ(mm) 最大結束径(mm) 引張強度(N) N-25080 2.5×80 15 78.4 N-25100U 2.5×100 22 78.4 N-25100 2.5×100 22 78.4 N-25120U 2.5×120 28 78.4 N-25165 2.5×165 43 78.4 N-25200U 2.5×200 53 78.4 N-25200 2.5×200 53 78.4 N-36150U 3.6×150 35 176.4 N-36150 3.6×150 35 176.4 N-36200U 3.6×200 52 176.4 N-36200 3.6×200 52 176.4 N-36250U 3.6×250 65 176.4 N-36250 3.6×250 65 176.4 N-36300U 3.6×300 76 176.4 N-36300 3.6×300 76 176.4 N-48160U 4.8×160 42 215.6 N-48160 4.8×160 42 215.6 N-48200U 4.8×200 50 215.6 N-48200 4.8×200 50 215.6 N-48250U 4.8×250 74 215.6 N-48250 4.8×250 74 215.6 N-48300U 4.8×300 80 215.6 N-48300 4.8×300 80 215.6 N-48368U 4.8×368 102 215.6 N-48368 4.8×368 102 215.6 N-48432U 4.8×432 125 215.6 N-48432 4.8×432 125 215.6 N-76300U 7.6×300 80 539.0 N-76300 7.6×300 80 539.0 N-76368U 7.6×368 105 539.0 N-76380 7.6×380 105 539.0 標準機種一覧表（リピート式） 型番 幅×長さ(mm) 最大結束径(mm) 引張強度(N) NR-76250 7.6×250 65 222.41 NR-76300 7.6×300 80 222.41 NR-76370 7.6×370 108 222.41 標準機種一覧表（ねじ止め式） 型番 幅×長さ(mm) 最大結束径(mm) 引張強度(N) NM-36160 3.6×160 32 177.93 NM-48205 4.8×205 50 222.41 NM-48300 4.8×310 80 222.41 NM-48370 4.8×377 102 222.41 標準機種一覧表（プッシュ式） 型番 幅×長さ(mm) 最大結束径(mm) 引張強度(N) NP-25110 2.5×110 28 80 NP-48130 4.8×134 25 222.41 -11-

固定端子台 英語訳の「Terminal block」からターミナルブロックと呼ばれる こともあります。制御盤等でブレーカー等の電気を使った装置とケ ーブルの接続・中継用の部材です。 ・色︓黒 ・本体・カバー材質︓ポリカーボネート ・導電板材質︓ニッケルメッキ真鍮 ・端子ネジ部材質︓鉄 ・難燃グレード︓UL94V-2 ・適合規格︓RoHS ・入数︓10個/袋 標準機種一覧表 型式 極数 長さ（mm） 幅（mm） 高さ（mm） ネジサイズ 定格 N-1503 3 46.5 N-1504 4 55.5 22 17.5 M3 600V-15A N-1506 6 73.5 N-1512 12 128.5 N-2503L 3 56.0 N-2504L 4 68.0 30 19.5 M4 600V-25A N-2506L 6 92.0 N-2512L 12 164.0 N-3503 3 56.0 N-3504 4 68.0 30 19.5 M4 600V-35A N-3506 6 92.0 N-3512 12 164.0 中継用端子台 制御盤でブレーカー等の電気を使った装置とケーブルの接続・中継 用の部材です。 12極ある端子は用途に応じて簡単に切り離しができます。 電線を端子の両端に差し込んで、ねじを締めてください。 ・本体材質︓ナイロン66 ・端子材質︓ニッケルメッキ真鍮 ・使用温度︓-25℃～105℃ ・電圧︓300V ・色︓白 ・難燃グレード︓UL94V-2(UL94V-0) ・適合規格︓CE、RoHS、REACH ・入数︓10個/袋 標準機種一覧表 適用ケーブル A B C D E F 型式 規格 ネジサイズ 電流 Cross-Set AWG (mm) (mm) (mm) (mm) (mm) (mm) N-B-PA-8H-12L 8mm 1.5mm2 22-12 M2.6×5 96.2 17 14.5 8.2 2.9 2.8±0.1 20A (単芯/多芯) N-B-PA-10H-12L 10mm 2.5mm2 22-12(単芯) M3.0×6 117.2 20.2 16.8 10 3.6 3.4±0.1 30A 14-10(多芯) N-B-PA-12H-12L 12mm 6mm2 20-10 M3.5×7 140.7 23.8 19 12 3.9 4.2±0.1 35A (単芯/多芯) N-B-PA-14H-12L 14mm 10mm2 20-8 M4.0×9 158 25.6 25 13.5 4.4 5.0±0.1 50A (単芯/多芯) -12-

配線ダクト 弊社の配線ダクトは樹脂製で、側面に通線孔があり、上蓋はスライ ド可能な構造になっています。取り付けが簡単にしっかり固定がで き、脱け落ちることがありません。 ・材質︓硬質塩化ビニル(PVC) ・難燃グレード︓UL94V-0 ・適合規格︓RoHS 標準機種一覧表 型式 幅（mm） 高さ（mm） 長さ（mm） 側孔(mm) N-1525 15 25 N-2525 25 25 N-3333 33 33 N-33100 33 100 N-5050 50 50 N-50100 50 100 N-6545 65 45 1000 8 N-7264 72 64 N-70100 70 100 N-8060 80 60 N-8080 80 80 N-10060 100 60 N-100100 100 100 DINレール 制御盤内で使用されるリレー・タイマー・シーケンサ・ブレーカー などを制御盤内に取り付ける際、一般的によく利用されている金属 製のレールです。 ・材質︓アルミ 標準機種一覧表 型式 幅（mm） 高さ（mm） 長さ（mm） 穴サイズ(mm) N-351000A 35 7.5 1000 20x5 -13-

ワンタッチコネクタ ワンタッチコネクタは被覆を剥いた電線を差込み、レバーで固定し て配線する工具不要のコネクタです。 検電穴が付いており、分解せずに測定ができます。 ・本体材質︓ポリカーボネート ・レバー材質︓ナイロン（ポリアミド PA） ・耐熱温度︓105℃ ・定格電圧-定格電流︓450V-32A ・難燃グレード︓UL94V-0 ・適合規格︓UL、PSE、CE、RoHS、REACH ・入数︓50個/袋 標準機種一覧表 適用電線 型式 極数 色 単線 より線 可とうより線 N-PC622 2 N-PC623 3 1.6/2.0mm 2.0 / 3.5mm2 0.2 - 4.0mm2 オレンジ色 N-PC625 5 差込形電線コネクタ 差込形電線コネクタは被覆を剥いた電線を差込み、配線する工具不 要のコネクタです。 一般的な電気工事ではジョイントボックス内で配線の中継接続を行 わなければいけませんが、差込形電線コネクタを使用することで、 従来の配線方法を簡略化できます。 ・本体材質︓ポリカーボネート ・側面材質︓ナイロン ・耐熱温度︓85℃ ・定格電圧-定格電流︓450V-24A ・難燃グレード︓UL94V-2 ・適合規格︓UL、PSE、CE、RoHS、REACH ・入数︓50個/袋 標準機種一覧表 型式 極数 適用電線 色 N-PC252-CL 2 赤色 N-PC253-CL 3 オレンジ色 1～2.5mm2 N-PC254-CL 4 黄色 N-PC255-CL 5 グレー -14-

裸圧着端子 圧着端子は、電気線と電気機器を接続し、電力や信号のやり取りを するために必要な部品です。 ・材質︓無酸素銅 ・入数︓100個/袋 標準機種一覧表 公称断面積 各部の寸法(mm) 適合抱合範囲 型式 タ ド （mm 2 ス ッ 径 ） ød2 W F L E øD ød1 T 撚線mm 2 AWG N-RNB1-3.2 M3 3.2 5.5 5 12.5 N-RNBS1-3.7 3.7 5.5 5 12.5 M3.5 N-RNBM1-3.7 3.7 6.6 6.3 14.4 N-RNBS1-4 4.3 6.6 6.3 14.4 1.25 M4 3.4 1.7 0.75 0.5-1.5 22-16 N-RNBL1-4 4.3 8 7 15.8 N-RNB1-5 M5 5.3 8 7 15.8 N-RNB1-6 M6 6.4 11.6 11 21.8 N-RNB1-8 M8 8.4 11.6 11 21.8 4.8 N-RNB2-3.2 M3 3.2 6.6 4.8 12.8 N-RNBM2-3.7 M3.5 3.7 6.6 6.3 14.4 N-RNBS2-4 4.3 6.6 6.3 14.4 M4 N-RNBL2-4 4.3 8.5 7.4 16.5 2 4.1 2.3 0.8 1.5-2.5 16-14 N-RNBS2-5 5.3 8.5 7.4 16.5 M5 N-RNBL2-5 5.3 9.5 7.4 17 N-RNB2-6 M6 6.4 12 11 21.8 N-RNB2-8 M8 8.4 12 11 21.8 N-RNB3-4 M4 4.3 8 8 18 N-RNBM3-5 M5 5.3 9.5 9.2 20 3.5 5.1 2.9 2.5-4 14-12 N-RNB3-6 M6 6.4 12 9.4 21.4 N-RNB3-8 M8 8.4 15 13.3 27 N-RNBS5-4 4.3 7.2 6.1 15.7 M4 6 1 N-RNBL5-4 4.3 9.5 8.3 19 N-RNB5-5 M5 5.3 9.5 8.3 19 5.5 5.6 3.4 4-6 12-10 N-RNB5-6 M6 6.4 12 10.5 22.5 N-RNB5-8 M8 8.4 15 13.3 27 N-RNB5-10 M10 10.5 15 13.3 27 -15-

標準機種一覧表 公称断面積 各部の寸法(mm) 適合抱合範囲 型式 スタッド径 （mm 2） ød2 W F L E øD ød1 T 撚線mm 2 AWG N-SNB1-3.2 M3 3.2 5.7 N-SNBS1-3.7 3.7 5.7 M3.5 N-SNBL1-3.7 3.7 6.4 1.25 6.5 16 4.8 3.4 1.7 0.75 0.5-1.5 22-16 N-SNBS1-4 4.3 6.4 N-SNBM1-4 M4 4.3 7.2 N-SNBL1-4 4.3 8.1 N-SNB2-3.2 M3 3.2 5.7 N-SNBS2-3.7 3.7 5.7 M3.5 N-SNBL2-3.7 3.7 6.4 N-SNBS2-4 2 4.3 6.4 6.5 16 4.8 4.1 2.3 0.8 1.5-2.5 16-14 N-SNBM2-4 M4 4.3 6.4 N-SNBL2-4 4.3 8.1 N-SNBS2-5 M5 5.3 8.1 閉端接続子 線を重ね合わせて圧着することで、振動などでも抜けにくく、簡単 に接続・絶縁することが可能です。 幅広い種類の電気製品、配線機器にも使用可能です。 ・本体材質︓ナイロン66 ・端子材質︓銅すずメッキ ・難燃グレード︓UL94V-2 ・耐熱温度︓105℃ ・適合規格︓UL、RoHS、REACH ・入数︓100個/袋 標準機種一覧表 型式 A(mm) B(mm) C(mm) 電気規格 適用ケーブル 色 22-18 AWG N-NG-CE1 18.2 7.8 2.6 24-18 AWG 300V MAX N-NG-CE2I 20.0 9.5 3.3 22-14 AWG 透明 300V MAX(UL,CSA) 22-10 AWG N-NG-CE5I 25.5 12.5 4.4 600V MAX(CQC) 20-12 AWG 300V MAX(UL) N-NG-CE8 27.7 14.3 5.3 16-10 AWG 600V MAX(CSA,CQC) -16-

e-CONプラグコネクタ 自動化機器やセンサー向けに開発された、簡単に配線できるコネク タです。はんだ付けが不要で、着脱が簡単なため、幅広い用途で使 用できます。 電線をコネクタに差し込み、接点の向きを確認してしっかりと圧着 してください。 ・定格電流︓3A ・定格電圧︓32V AC/DC ・絶縁抵抗︓1,000MΩ@500V DC ・使用温度︓-20℃～85℃@1A 　　　　　　-20℃～75℃@2A 　　　　　　-20℃～60℃@3A ・適合規格︓UL、CE、RoHS ・入数︓10個/袋 標準機種一覧表 電線外径 断面積 型番 極数 ピン 色 AWG （φmm） （mm 2） N-EK-03P-RD 赤色 0.8-1.0 N-EK-03P-YW 黄色 1.0-1.2 26-24 0.13-0.21 N-EK-03P-OG オレンジ色 1.2-1.6 オス N-EK-03P-GN 緑色 1.0-1.2 N-EK-03P-BL 青色 1.2-1.6 22-20 0.32-0.5 N-EK-03P-GY 灰色 1.6-2.0 3 N-EK-03S-RD 赤色 0.8-1.0 N-EK-03S-YW 黄色 1.0-1.2 26-24 0.13-0.21 N-EK-03S-OG オレンジ色 1.2-1.6 メス N-EK-03S-GN 緑色 1.0-1.2 N-EK-03S-BL 青色 1.2-1.6 22-20 0.32-0.5 N-EK-03S-GY 灰色 1.6-2.0 N-EK-04P-RD 赤色 0.8-1.0 N-EK-04P-YW 黄色 1.0-1.2 26-24 0.13-0.21 N-EK-04P-OG オレンジ色 1.2-1.6 オス N-EK-04P-GN 緑色 1.0-1.2 N-EK-04P-BL 青色 1.2-1.6 22-20 0.32-0.5 N-EK-04P-GY 灰色 1.6-2.0 4 N-EK-04S-RD 赤色 0.8-1.0 N-EK-04S-YW 黄色 1.0-1.2 26-24 0.13-0.21 N-EK-04S-OG オレンジ色 1.2-1.6 メス N-EK-04S-GN 緑色 1.0-1.2 N-EK-04S-BL 青色 1.2-1.6 22-20 0.32-0.5 N-EK-04S-GY 灰色 1.6-2.0 -17-

マシナリーハンドル 1211シリーズ 軽量で安価なナイロン製ハンドル。 持ちやすく冬場でも冷たく感じない手に優しいハンドルです。 ・材質︓ガラス繊維強化ナイロン ・色︓黒 ・入数︓10個/袋 標準機種一覧表 寸法（mm） 型式 A B C D E 1211-94-BK 21 94 6.5 40 13 1211-117-BK 26 117 8.5 41 15 1211-132-BK 27 132 8.5 45 16 1211-179-BK 28 179 8.5 50 17 1211-235-BK 31 235 10.5 54 21 グリップ 材質にフェノール樹脂(ベークライト)を使用したグリップです。 ※1010シリーズは、ねじ部先端に六角穴を採用した樹脂グリップ です。 ・グリップ部材質︓フェノール樹脂(ベークライト) ・ねじ部材質︓スチール ・色︓黒 ・入数︓10個/袋 標準機種一覧表 寸法（mm） 型式 A B C D E 1140-18-M6 18 M6 40 22 15 1140-21-M6 21 M6 50 25 17 1140-21-M8 21 M8 50 35 17 1140-23-M8 23 M8 65 51 19 1140-23-M10 23 M10 65 52 19 1140-26-M10 26 M10 80 55 21 寸法（mm） 型式 A B C D E F 1010-18-M6 18 M6 40 12 3 10 1010-21-M6 21 M6 50 13 3 10 1010-21-M8 21 M8 50 13 4 10 1010-23-M8 23 M8 65 14 4 13 1010-23-M10 23 M10 65 14 5 13 1010-26-M10 26 M10 80 16 5 13 -18-

ストレッチフィルム 透明度が高く、梱包内容が確認しやすく作業効率が向上し ます。裂けにくく、破れにくい性質です。 防塵・防湿︓粉塵や湿気を効果的に隔離し、製品の安全性 を保護します。 ・材質︓低密度ポリエチレン（LLDPE） ・破断伸度 縦(MD)︓398% 以上 ・破断伸度 横(CD)︓548% 以上 標準機種一覧表 型式 幅（mm） 長さ（m） 厚さ（mm） 重量（kg） 入数（本） N-HMP-001 500 200 2.1 4 0.017 N-HMP-002 500 1180 10.0 1 N-HMP-003 100 200 0.018 0.27 10 OPPテープ 様々な素材にしっかりと接着し、破れにくく、長期間の使用 を保証します。透明で、梱包時のラベルの上から貼っても影 響を与えません。 オフィス、家庭、物流梱包などの目的に適しています。 標準機種一覧表 型式 幅（mm） 長さ（m） 厚さ（mm） 入数（個） N-LBP-001 24 45 0.045 12 N-LBP-002 48 80 0.047 6 -20-
