日機株式会社 NIKKI TRADING CORP. 精密ロックナット

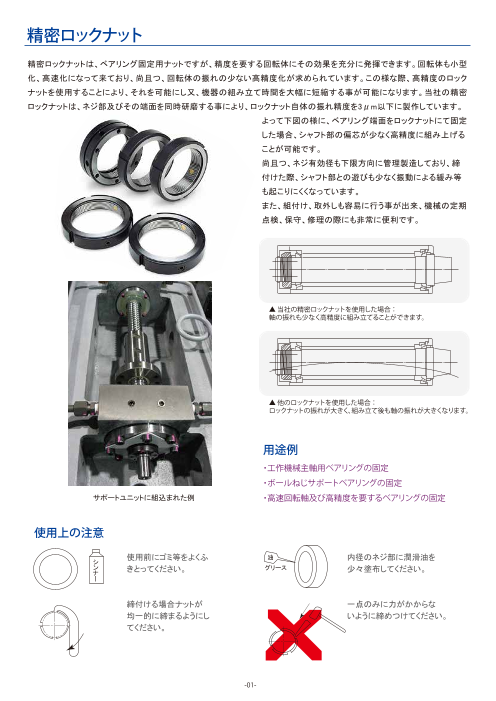

精密ロックナット ▲ 当社の精密ロックナットを使用した場合： 軸の振れも少なく高精度に組み立てることができます。 ▲ 他のロックナットを使用した場合： ロックナットの振れが大きく、組み立て後も軸の振れが大きくなります。 用途例 ・工作機械主軸用ベアリングの固定 ・ボールねじサポートベアリングの固定 ・高速回転軸及び高精度を要するベアリングの固定 使用上の注意 -01-

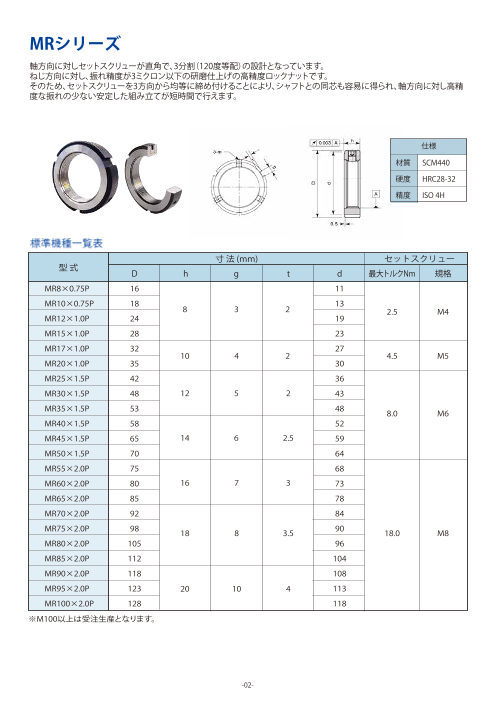

MRシリーズ 軸方向に対しセットスクリューが直角で、3分割（120度等配）の設計となっています。 ねじ方向に対し、振れ精度が3ミクロン以下の研磨仕上げの高精度ロックナットです。 そのため、セットスクリューを3方向から均等に締め付けることにより、シャフトとの同芯も容易に得られ、軸方向に対し高精 度な振れの少ない安定した組み立てが短時間で行えます。 仕様 材質 SCM440 硬度 HRC28-32 精度 ISO 4H 標準機種一覧表 寸法(mm) セットスクリュー 型式 D h g t d 最大トルクNm 規格 MR8×0.75P 16 11 MR10×0.75P 18 8 3 2 13 2.5 M4 MR12×1.0P 24 19 MR15×1.0P 28 23 MR17×1.0P 32 27 10 4 2 4.5 M5 MR20×1.0P 35 30 MR25×1.5P 42 36 MR30×1.5P 48 12 5 2 43 MR35×1.5P 53 48 8.0 M6 MR40×1.5P 58 52 MR45×1.5P 65 14 6 2.5 59 MR50×1.5P 70 64 MR55×2.0P 75 68 MR60×2.0P 80 16 7 3 73 MR65×2.0P 85 78 MR70×2.0P 92 84 MR75×2.0P 98 18 8 3.5 90 18.0 M8 MR80×2.0P 105 96 MR85×2.0P 112 104 MR90×2.0P 118 108 MR95×2.0P 123 20 10 4 113 MR100×2.0P 128 118 ※M100以上は受注生産となります。 -02-

MFシリーズ 軸方向に対しセットスクリューが30度で、3分割（120度等配）の設計となっています。 ねじ方向に対し、振れ精度が3ミクロン以下の研磨仕上げの高精度ロックナットです。 そのため、セットスクリューを3方向から均等に締め付けることにより、シャフトとの同芯も容易に得られ、軸方向に対し高精 度な振れの少ない安定した組み立てが短時間で行えます。 組み立て空間が限られている場合などにご使用いただけます。 仕様 材質 SCM440 硬度 HRC28-32 精度 ISO 4H 標準機種一覧表 寸法(mm) セットスクリュー 型式 D h g t d 最大トルクNm 規格 MF15×1.0P 34 4 26 16 MF17×1.0P 36 28 MF20×1.0P 38 2 32 8.0 M6 MF25×1.5P 42 5 18 36 MF30×1.5P 48 43 MF35×1.5P 53 48 MF40×1.5P 58 52 18.0 M8 MF45×1.5P 65 20 6 2.5 59 MF50×1.5P 70 64 MF55×2.0P 75 68 MF60×2.0P 80 22 7 3 73 MF65×2.0P 85 78 MF70×2.0P 92 84 MF75×2.0P 98 90 24 8 3.5 18.0 M8 MF80×2.0P 105 96 MF85×2.0P 112 104 MF90×2.0P 118 108 MF95×2.0P 123 26 10 4 113 MF100×2.0P 128 118 ※M100以上は受注生産となります。 -03-

TMFシリーズ 軸方向に対しセットスクリューが30度で、3分割（120度等配）の設計となっています。 ねじ方向に対し、振れ精度が3ミクロン以下の研磨仕上げの高精度ロックナットです。 そのため、セットスクリューを3方向から均等に締め付けることにより、シャフトとの同芯も容易に得られ、軸方向に 対し高精度な振れの少ない安定した組み立てが短時間で行えます。 ナット外形には6箇所のレンチ溝が設けられていて、締めやすく、ねじ部も幅広くなっており、軸方向に対しより強く 組み立てることができます。 仕様 材質 SCM440 硬度 HRC28-32 精度 ISO 4H 標準機種一覧表 寸法(mm) セットスクリュー 型式 D h d1 d2 d3 d4 d5 b c c1 最大トルクNm 規格 TMF25×1.5P 42 35 26 32.5 4 TMF30×1.5P 48 20 40 32 40.5 11 TMF35×1.5P 53 47 38 40.5 5 2 2 TMF40×1.5P 58 52 42 50.5 4.3 22 12 TMF45×1.5P 68 58 48 58 8.0 M6 TMF50×1.5P 70 63 52 61.5 TMF55×1.5P 75 24 70 58 66.5 6 13 TMF60×1.5P 84 75 62 74.5 3 3 5.3 TMF65×1.5P 88 25 80 68 78.5 TMF70×1.5P 95 86 72 85 5.3 14 26 TMF75×1.5P 100 91 77 88 13 18.0 M8 TMF80×2.0P 110 30 97 83 95 16 TMF85×2.0P 115 102 88 100 8 3 3 6.4 TMF90×2.0P 120 110 93 108 32 17 35.0 M10 TMF95×2.0P 125 114 98 113 TMF100×2.0P 130 120 103 118 ※M100以上は受注生産となります。 -04-

SFZシリーズ 軸方向に対しセットスクリューが30度で、3分割（120度等配）の設計となっています。 ねじ方向に対し、振れ精度が5ミクロン以下の切削仕上げの高精度ロックナットです。 そのため、セットスクリューを3方向から均等に締め付けることにより、シャフトとの同芯も容易に得られ、 軸方向に対し高精度な振れの少ない安定した組み立てが短時間で行えます。 ナットを締め付けやすいように溝を4箇所設け、外形の2箇所に面取りをしています。(M75以下) ねじ部も幅広くなっていて、軸方向に対しより強く組み立てることができます。 組み立て空間が限られている場合などにご使用いただけます。 仕様 材質 SCM440 精度 ISO 4H 標準機種一覧表 寸法(mm) セットスクリュー 型式 D h g t d1 d2 L 最大トルクNm 規格 SFZ10×0.75P 28 23 11 24 14 SFZ12×1.0P 30 4 25 13 27 4.5 M5 SFZ15×1.0P 33 16 28 16 30 SFZ17×1.0P 37 18 2 33 18 34 SFZ20×1.0P 40 35 21 36 SFZ25×1.5P 44 20 5 39 26 41 8.0 M6 SFZ30×1.5P 49 44 32 46 SFZ35×1.5P 54 49 38 50 SFZ40×1.5P 65 22 59 42 60 6 2.5 SFZ45×1.5P 70 64 48 65 SFZ50×1.5P 75 25 7 3 68 52 70 SFZ55×2.0P 85 78 58 80 SFZ60×2.0P 90 26 82 62 85 18.0 M8 SFZ65×2.0P 95 87 68 90 SFZ70×2.0P 100 28 8 3.5 92 72 95 SFZ75×2.0P 105 97 77 100 SFZ80×2.0P 110 100 83 - SFZ85×2.0P 120 110 88 - SFZ90×2.0P 125 32 115 93 - 10 4 35.0 M10 SFZ95×2.0P 130 120 98 - SFZ100×2.0P 135 125 103 - ※M100以上は受注生産となります。 -06-

CRZシリーズ 軸方向に対しセットスクリューが直角で、かつ3分割（120度等配）の設計となっています。 ねじ方向に対し、振れ精度が5ミクロン以下の切削仕上げの高精度ロックナットです。 そのため、セットスクリューを3方向から均等に締め付けることにより、シャフトとの同芯も容易に得られ、 軸方向に対し高精度な振れの少ない安定した組み立てが短時間で行えます。 0.005 A h t 仕様 材質 SCM440 硬度 HRC28-32 A 精度 ISO 4H 0.5 標準機種一覧表 寸法(mm) セットスクリュー 型式 D h g t d 最大トルクNm 規格 CRZ8×0.75P 16 8 3 1.6 13 3.5 3-M4 CRZ10×0.75P 18 8 3 1.6 15 3.5 3-M4 CRZ12×1.0P 20 8 3 1.6 17 3.5 3-M4 CRZ15×1.0P 25 8 3 1.8 21.5 3.5 3-M4 CRZ17×1.0P 28 10 4 2 24 4.5 3-M5 CRZ20×1.0P 32 10 4 2 28 4.5 3-M5 CRZ20×1.5P 32 10 4 2 28 4.5 3-M5 CRZ25×1.5P 38 12 5 2 34 8 3-M6 CRZ30×1.5P 45 12 5 2 41 8 3-M6 CRZ35×1.5P 52 12 5 2 48 8 3-M6 CRZ40×1.5P 58 14 6 2.5 53 8 3-M6 CRZ45×1.5P 65 14 6 2.5 60 8 3-M6 CRZ50×1.5P 70 14 6 2.5 65 18 3-M8 ※M50以上は受注生産となります。 -07- D d g

CFZシリーズ 軸方向に対しセットスクリューが30度で、3分割（120度等配）の設計となっています。 ねじ方向に対し、振れ精度が5ミクロン以下の切削仕上げの高精度ロックナットです。 そのため、セットスクリューを3方向から均等に締め付けることにより、シャフトとの同芯も容易に得られ、 軸方向に対し高精度な振れの少ない安定した組み立てが短時間で行えます。 ナットを締め付けやすいように溝を4箇所設け、外形の2箇所に面取りをしています。 ねじ部も幅広くなっていて、軸方向に対しより強く組み立てることができます。 組み立て空間が限られている場合などにご使用いただけます。 M h 0.005 A 仕様 g 30° 材質 SCM440 硬度 HRC28-32 A 精度 ISO 4H 標準機種一覧表 寸法(mm) セットスクリュー 型式 d1 D d d2 h g t M 最大トルクNm 規格 CFZ15×1.0P 26 33 28 16 16 4 2.5 30 4.5 3-M5 CFZ17×1.0P 29 37 33 18 18 5 2.5 34 8.0 3-M6 CFZ20×1.0P 32 40 35 21 18 5 2.5 36 8.0 3-M6 CFZ25×1.5P 36 44 39 26 20 5 2.5 41 8.0 3-M6 CFZ30×1.5P 41 49 44 32 20 5 2.5 46 8.0 3-M6 CFZ35×1.5P 46 54 49 38 22 5 2.5 50 8.0 3-M6 CFZ40×1.5P 56 65 59 42 22 6 3 60 8.0 3-M8 CFZ45×1.5P 61 70 64 48 22 6 3 65 8.0 3-M8 CFZ50×1.5P 65 75 68 52 25 7 3.5 70 8.0 3-M8 ※M50以上は受注生産となります。 -08- t d1 d2 d D

MKRシリーズ ナット自体にスリットを入れ、キャップボルトを均等なトルクにて締め付けることで、軸のねじ部とナットのねじ部が面全体に 当たるので、大きな力でロックすることができます。 ねじ方向に対し、当たり面の振れ精度が5ミクロン以下の高精度ロックナットです。 仕様 材質 SCM440 硬度 HRC28-32 精度 ISO 4H 標準機種一覧表 寸法(mm) キャップボルト 型式 D h e d1 d2 d3 d4 c 最大トルクNm 規格 MKR10×0.75P 24 14 MKR10×1.0P 22 17 2.5 15 6.6 3.2 2.5 1.0 3-M3×10 MKR12×1.0P MKR12×1.5P 26 14 25 19 3 15 MKR14×1.5P 32 MKR15×1.0P 33 16 7.6 30 22.5 31 23.5 3 2.5 3-M4×10 MKR16×1.5P 34 24.5 MKR17×1.0P 35 25.5 MKR18×1.5P 36 26.5 4 MKR20×1.0P 18 5 2.5 4-M4×12 MKR20×1.5P 40 30.5 MKR22×1.5P MKR24×1.5P 42 32.5 MKR25×1.5P MKR26×1.5P 45 36.5 MKR28×1.5P 46 20 38.5 4.3 6.5 2.5 4-M4×14 MKR30×1.5P 48 40.5 MKR32×1.5P 50 42.5 MKR35×1.5P 5 53 45.5 MKR38×1.5P MKR40×1.5P 58 22 48.5 7 2.5 4-M4×16 50.5 MKR42×1.5P 60 52.5 MKR45×1.5P MKR48×1.5P 68 58 6.5 2.5 6-M4×16 59.5 MKR50×1.5P 70 61.5 MKR52×1.5P 72 - - 25 63.5 2.5 6-M4×18 MKR55×1.5P MKR55×2.0P 75 66.5 9 MKR58×1.5P 82 72.5 6 MKR60×1.5P 84 26 4.5 6-M5×18 MKR60×2.0P 74.5 MKR62×1.5P 86 76.5 MKR65×1.5P 5.3 MKR65×2.0P 88 78.5 10.5 4.5 MKR68×1.5P 83 6-M5×20 MKR70×1.5P 95 28 MKR70×2.0P 85 9.5 MKR72×1.5P 98 86 MKR75×1.5P 100 MKR75×2.0P 88 8.5 8 MKR80×2.0P 110 95 MKR85×2.0P 115 100 6.4 8.0 6-M6×20 MKR90×2.0P 120 32 108 11 MKR95×2.0P 125 113 MKR100×2.0P 130 118 ※M100以上は受注生産となります。 -09-

MRNシリーズ ボールねじ支持軸受用として、ねじ軸とベアリングの固定を精度良く容易に行えます。 仕様 材質 SCM440 精度 ISO 4H 標準機種一覧表 寸法(mm) セットスクリュー 型式 a b c d e f 最大トルクNm 規格 MRN5×0.5P 11 5 12.5 8 M5×0.5 2.3 MRN6×0.75P 12 5 13.5 9 M6×0.75 2.3 1.0 M3-3L MRN8×1.0P 14 6.5 16 11 M8×1.0 2.5 MRN10×1.0P 16 8 19 13 M10×1.0 2.5 MRN12×1.0P 19 8 22 16 M12×1.0 2.5 2.5 M4-3L MRN15×1.0P 22 8 25 19 M15×1.0 3.25 MRN17×1.0P 24 13 29 21 M17×1.0 4 2.5 M4-5L MRN20×1.0P 30 11 35 27 M20×1.0 4 MRN25×1.5P 35 15 43 32 M25×1.5 5 8.0 M6-6L MRN30×1.5P 40 20 48 37 M30×1.5 6 MRN35×1.5P 50 21 60 47 M35×1.5 7 8.0 M6-8L MRN40×1.5P 50 25 62 47 M40×1.5 7 MRSシリーズ 特殊なステンレス製セットねじを採用することにより、セットねじを高トルクで締め付けることができるようになりました。 有効ねじ径、端面の振れを高精度に仕上げることにより、取り付け後のシャフトの振れを最小に仕上げることができます。 仕様 材質 SUS304 精度 ISO 4H 標準機種一覧表 ねじ径 寸法 (mm) セットスクリュー 型式 ピッチ D h g t d 最大トルクNm 規格 MRS8×0.75P M8×0.75 16 11 MRS10×0.75P M10×0.75 18 8 3 13 MRS12×1.0P M12×1.0 22 17 2 2 M4 MRS15×1.0P M15×1.0 25 20 MRS17×1.0P M17×1.0 28 23 10 3 MRS20×1.0P M20×1.0 32 27 -10-

CTシリーズ フリクションリングがねじ山に接し、締めていくとバネの反力でねじ山を押し込むため、 緩み止めの機能を発生させます。 また、シャフトのキー溝加工は必要なく、ワッシャーも必要ありません。 S 仕様 材質 S45C 精度 ISO 4H H 標準機種一覧表 寸法(mm) 型式 D D1 H S T CT8×0.75P 16 12 13 CT10×0.75P 18 13.5 5.3 3 14.5 CT12×1.0P 22 17 18.5 CT15×1.0P 25 21 21.5 6.5 CT17×1.0P 28 23 4 24.5 CT20×1.0P 32 25 8 28.5 CT25×1.5P 38 32 34 9 CT30×1.5P 45 38 5 41 CT35×1.5P 52 44 10 48 CT40×1.5P 58 50 11 53 CT45×1.5P 65 56 12.5 6 60 CT50×1.5P 70 61 13.5 65 -11- T D1 M D

ANシリーズ 機械などの組み立てに使用される締結部品の一つです。 中央にめねじ（雌ねじ）が切ってあり、ボルトなどのおねじ（雄ねじ）部品と組み合わせて使用します。 主に、ベアリングを固定する際に使用するナットです。 標準機種一覧表 材質：ステンレス 寸法(mm) 型式 D1 D3 D7 Bn S T D5 SUS304 AN00 M10×0.75P 18 13.5 4 3 2 10.5 SUS304 AN01 M12×1.0P 22 17 4 3 2 12.5 SUS304 AN02 M15×1.0P 25 21 5 4 2 15.5 SUS304 AN03 M17×1.0P 28 24 5 4 2 17.5 SUS304 AN04 M20×1.0P 32 26 6 4 2 20.5 SUS304 AN05 M25×1.5P 38 32 7 5 2 25.8 SUS304 AN06 M30×1.5P 45 38 7 5 2 30.8 SUS304 AN07 M35×1.5P 52 44 8 5 2 35.8 SUS304 AN08 M40×1.5P 58 50 9 6 2.5 40.8 SUS304 AN09 M45×1.5P 65 56 10 6 2.5 45.8 SUS304 AN10 M50×1.5P 70 61 11 6 2.5 50.8 SUS304 AN11 M55×2.0P 75 67 11 7 3 56 SUS304 AN12 M60×2.0P 80 73 11 7 3 61 SUS304 AN13 M65×2.0P 85 79 12 7 3 66 SUS304 AN14 M70×2.0P 92 85 12 8 3.5 71 材質：鋼鉄 寸法(mm) 型式 D1 D3 D7 Bn S T D5 SS400 AN00 M10×0.75P 18 13.5 4 3 2 10.5 SS400 AN01 M12×1.0P 22 17 4 3 2 12.5 SS400 AN02 M15×1.0P 25 21 5 4 2 15.5 SS400 AN03 M17×1.0P 28 24 5 4 2 17.5 SS400 AN04 M20×1.0P 32 26 6 4 2 20.5 SS400 AN05 M25×1.5P 38 32 7 5 2 25.8 SS400 AN06 M30×1.5P 45 38 7 5 2 30.8 SS400 AN07 M35×1.5P 52 44 8 5 2 35.8 SS400 AN08 M40×1.5P 58 50 9 6 2.5 40.8 SS400 AN09 M45×1.5P 65 56 10 6 2.5 45.8 SS400 AN10 M50×1.5P 70 61 11 6 2.5 50.8 SS400 AN11 M55×2.0P 75 67 11 7 3 56 SS400 AN12 M60×2.0P 80 73 11 7 3 61 SS400 AN13 M65×2.0P 85 79 12 7 3 66 SS400 AN14 M70×2.0P 92 85 12 8 3.5 71 -12-

AWシリーズ ANナットとともに用いられ、内側には一枚の歯、外側には多数の歯があります。 内側の歯を軸に切った溝に嵌め、外側の歯のうちいずれかをANナット外周にある溝に対して折り込み、緩みを防止します。 標準機種一覧表 材質：ステンレス 寸法(mm) 型式 D1 k E t S D2 D3 r u SUS304 AW00 10 8.5 3 1 3 13.5 21 0.5 2 SUS304 AW01 12 10.5 3 1 3 17 25 0.5 2 SUS304 AW02 15 13.5 4 1 4 21 28 1 2.5 SUS304 AW03 17 15.5 4 1 4 24 32 1 2.5 SUS304 AW04 20 18.5 4 1 4 26 36 1 2.5 SUS304 AW05 25 23 5 1.2 5 32 42 1 2.5 SUS304 AW06 30 27.5 5 1.2 5 38 49 1 2.5 SUS304 AW07 35 32.5 6 1.2 5 44 57 1 2.5 SUS304 AW08 40 37.5 6 1.2 6 50 62 1 2.5 SUS304 AW09 45 42.5 6 1.2 6 56 69 1 2.5 SUS304 AW10 50 47.5 6 1.2 6 61 74 1 2.5 SUS304 AW11 55 52.5 8 1.5 7 67 81 1 4 SUS304 AW12 60 57.5 8 1.5 7 73 86 1.2 4 SUS304 AW13 65 62.5 8 1.5 7 79 92 1.2 4 SUS304 AW14 70 66.5 8 1.5 8 85 98 1.2 4 材質：鋼鉄 寸法(mm) 型式 D1 k E t S D2 D3 r u SPCC AW00 10 8.5 3 1 3 13.5 21 0.5 2 SPCC AW01 12 10.5 3 1 3 17 25 0.5 2 SPCC AW02 15 13.5 4 1 4 21 28 1 2.5 SPCC AW03 17 15.5 4 1 4 24 32 1 2.5 SPCC AW04 20 18.5 4 1 4 26 36 1 2.5 SPCC AW05 25 23 5 1.2 5 32 42 1 2.5 SPCC AW06 30 27.5 5 1.2 5 38 49 1 2.5 SPCC AW07 35 32.5 6 1.2 5 44 57 1 2.5 SPCC AW08 40 37.5 6 1.2 6 50 62 1 2.5 SPCC AW09 45 42.5 6 1.2 6 56 69 1 2.5 SPHC AW10 50 47.5 6 1.2 6 61 74 1 2.5 SPHC AW11 55 52.5 8 1.5 7 67 81 1 4 SPHC AW12 60 57.5 8 1.5 7 73 86 1.2 4 SPHC AW13 65 62.5 8 1.5 7 79 92 1.2 4 SPHC AW14 70 66.5 8 1.5 8 85 98 1.2 4 -13-

ベアリング ベアリングは、回転する"軸"と、回転を支える部分との間に使用されます。 回転する"軸"と、回転を支える部分には、必ず摩擦が生じます。 摩擦を少なくし、回転を滑らかにすること、これこそがベアリングの最大の役割です。 標準機種一覧表 規格 内輪径 外輪径 幅 （mm）（mm）（mm） 規格 内輪径 外輪径 幅 （mm）（mm）（mm） 規格 内輪径 外輪径 幅 （mm）（mm）（mm） 6000 10 26 8 6200 10 30 9 6300 10 35 11 6001 12 28 8 6201 12 32 10 6301 12 37 12 6002 15 32 9 6202 15 35 11 6302 15 42 13 6003 17 35 10 6203 17 40 12 6303 17 47 14 6004 20 42 12 6204 20 47 14 6304 20 52 15 6005 25 47 12 6205 25 52 15 6305 25 62 17 6006 30 55 13 6206 30 62 16 6007 35 62 14 6207 35 72 17 6008 40 68 15 6208 40 80 18 6009 45 75 16 6209 45 85 19 6210 50 90 20 規格 内輪径 外輪径 幅 規格 内輪径 外輪径 幅 ※6009ZZ、6209LLB、6210LLB、6906LLBは （mm）（mm）（mm） （mm）（mm）（mm） 　取り扱いがありません。 6900 10 22 6 626 6 19 6 6901 12 24 6 627 7 22 7 6902 15 28 7 607 7 19 6 6904 20 37 9 608 8 22 7 6905 25 42 9 6906 30 47 9 型式選定方法 6 系列番号 内輪径 シールド 深溝玉軸受 9 = 軽負荷用 00 = 10mm 記号なし = 開放タイプ 1 = 中負荷用 薄型 01 = 12mm ZZ = 両側シールドタイプ 2 = 中負荷用 中型 02 = 15mm LLB = 両側ゴムシールドタイプ 3 = 高荷重用 03 = 17mm 04 = 20mm 05 = 25mm 06 = 30mm 07 = 35mm 08 = 40mm 09 = 45mm 10 = 50mm -14-
