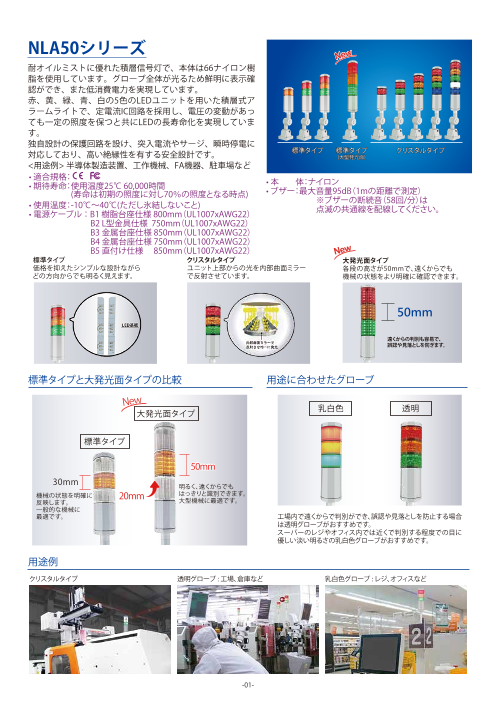

NLA50シリーズ New 耐オイルミストに優れた積層信号灯で、本体は66ナイロン樹 脂を使用しています。グローブ全体が光るため鮮明に表示確 認ができ、また低消費電力を実現しています。 赤、黄、緑、青、白の5色のLEDユニットを用いた積層式ア ラームライトで、定電流IC回路を採用し、電圧の変動があっ ても一定の照度を保つと共にLEDの長寿命化を実現していま す。 独自設計の保護回路を設け、突入電流やサージ、瞬時停電に 対応しており、高い絶縁性を有する安全設計です。 標準タイプ 標準タイプ クリスタルタイプ (大型発光面) <用途例> 半導体製造装置、工作機械、FA機器、駐車場など • 適合規格： • 期待寿命：使用温度25℃ 60,000時間 • 本　　体：ナイロン (寿命は初期の照度に対し70％の照度となる時点)　 • ブザー：最大音量95dB（1mの距離で測定） • 使用温度：-10℃～40℃(ただし氷結しないこと) 　　　　　　※ブザーの断続音（58回/分）は • 電源ケーブル： B1 樹脂台座仕様 800mm（UL1007xAWG22） 　　　　　　点滅の共通線を配線してください。 B2 L型金具仕様 750mm（UL1007xAWG22） B3 金属台座仕様 850mm（UL1007xAWG22） B4 金属台座仕様 750mm（UL1007xAWG22） B5 直付け仕様 　850mm（UL1007xAWG22） New 標準タイプ クリスタルタイプ 大発光面タイプ 価格を抑えたシンプルな設計ながら ユニット上部からの光を内部曲面ミラー 各段の高さが50mmで、遠くからでも どの方向からでも明るく見えます。 で反射させています。 機械の状態をより明確に確認できます。 50mm 遠くからの判別も容易で、 誤認や見落としを防ぎます。 標準タイプと大発光面タイプの比較 用途に合わせたグローブ New 大発光面タイプ 乳白色 透明 標準タイプ 50mm 30mm 明るく、遠くからでも 機械の状態を明確に 20mm はっきりと識別できます。 反映します。 大型機械に最適です。 一般的な機械に 最適です。 工場内で遠くからで判別ができ、誤認や見落としを防止する場合 は透明グローブがおすすめです。 スーパーのレジやオフィス内では近くで判別する程度での目に 優しい淡い明るさの乳白色グローブがおすすめです。 用途例 クリスタルタイプ 透明グローブ : 工場、倉庫など 乳白色グローブ : レジ、オフィスなど -01-

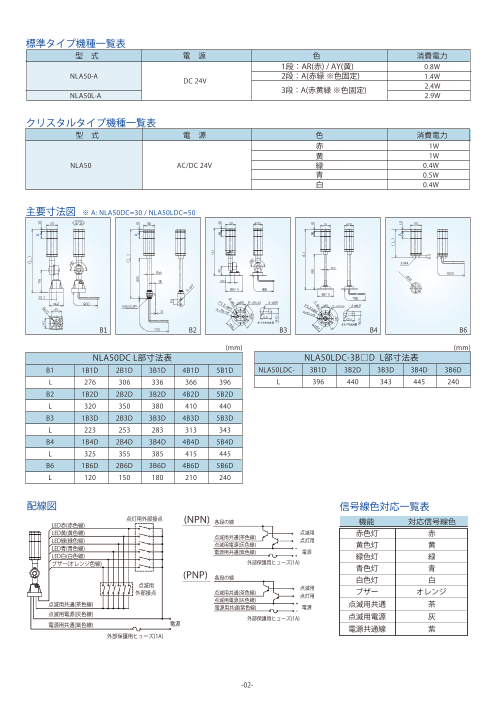

標準タイプ機種一覧表 型　式 電　源 色 消費電力 1段：AR(赤) / AY(黄) 0.8W NLA50-A DC 24V 2段：A(赤緑 ※色固定) 1.4W 3段：A(赤黄緑 ※色固定) 2.4W NLA50L-A 2.9W クリスタルタイプ機種一覧表 型　式 電　源 色 消費電力 赤 1W 黄 1W NLA50 AC/DC 24V 緑 0.4W 青 0.5W 白 0.4W 主要寸法図 ※ A: NLA50DC=30 / NLA50LDC=50 3-M4 Ø30 B1 B2 B3 B4 B6 (mm) (mm) NLA50DC L部寸法表 NLA50LDC-3B□D L部寸法表 B1 1B1D 2B1D 3B1D 4B1D 5B1D NLA50LDC- 3B1D 3B2D 3B3D 3B4D 3B6D L 276 306 336 366 396 L 396 440 343 445 240 B2 1B2D 2B2D 3B2D 4B2D 5B2D L 320 350 380 410 440 B3 1B3D 2B3D 3B3D 4B3D 5B3D L 223 253 283 313 343 B4 1B4D 2B4D 3B4D 4B4D 5B4D L 325 355 385 415 445 B6 1B6D 2B6D 3B6D 4B6D 5B6D L 120 150 180 210 240 配線図 信号線色対応一覧表 点灯用外部接点 (NPN) LED赤(赤色線) 各段の線 機能 対応信号線色 LED黄(黄色線) 点滅用 LED緑(緑色線) 点滅用共通(茶色線) 赤色灯 赤 点灯用 LED青(青色線) 点滅用電源(灰色線) 黄色灯 黄 電源用共通(紫色線) 電源 LED白(白色線) 緑色灯 緑 ブザー(オレンジ色線) 外部保護用ヒューズ(1A) 青色灯 青 (PNP) 各段の線 白色灯 白 点滅用 点滅用 外部接点 点滅用共通(茶色線) 点灯用 ブザー オレンジ 点滅用電源(灰色線) 点滅用共通(茶色線) 電源用共通(紫色線) 電源 点滅用共通 茶 点滅用電源(灰色線) 外部保護用ヒューズ(1A) 点滅用電源 灰 電源用共通(紫色線) 電源 電源共通線 紫 外部保護用ヒューズ(1A) -02- A A A

特長 1. コンパクト設計なので、省スペース化が可能です。 2. 点灯表示位置の変更が可能です。(本体の傾き角度による) 3. 拡散仕様もあり、光はグローブで拡散され、各段の発光強度はさらには均一化されます。 4. 本体は66ナイロン樹脂を用いており、耐熱性、耐オイルミストに優れています。 5. 共鳴効果を利用したブザーの採用により、音量は最大95dB(1ｍの距離にて測定)を実現し、 　騒音の激しい工場などでもご使用いただけます。 6. CE、FCC認証取得済みです。振動試験、絶縁抵抗試験などもクリア済みです。 7. オープンコレクタ対応で、PLC等での直接制御が可能です。 型式選定方法 NLA（標準タイプ） NLA50 発光面 DC - 段数 台座 D 点滅 ブザー - 色 - グローブ 記号なし=標準 記号無し=点滅無し 1段=AR(赤) L = 大発光面 1=1段 S=点滅 　　 AY(黄) (3段のみ) 2=2段 2段=A(赤緑※固定) 3=3段 3段=A(赤黄緑※固定) B1=樹脂台座(可倒式） 記号無し=ブザー無し B2=L型金具 Z=85dB B3=金属台座(可倒式） RZ=85dB断続音 記号無し=クリア B4=金属台座 HZ=95dB S=乳白 B6=直付け HRZ=95dB断続音 NLA（クリスタルタイプ） NLA50 DC - 段数 台座 D 点滅 ブザー - 色 - グローブ 記号無し=点滅無し R =赤 記号無し=クリア 1=1段 S=点滅 Y =黄 S=乳白 2=2段 G =緑 3=3段 B =青 4=4段 B1=樹脂台座(可倒式） W =白 5=5段 B2=L型金具 B3=金属台座(可倒式） 記号無し=ブザー無し B4=金属台座 Z=85dB B6=直付け RZ=85dB断続音 HZ=95dB HRZ=95dB断続音 -03-

NLA50USBシリーズ パソコン等とUSBで接続することで制御と給電が可能です。 接続はUSB 2.0 Type-Aだけでなく、変換アダプタを使用すれ ばUSB Type-C（充電のみは不可でデータ転送できるもの）も 接続可能なため、複雑な配線は不要です。 発光色は赤・黄・緑・青・白の5色に対応し、表示順序を自 由にカスタマイズできます。 高い視認性により警告効果に優れ、各種ステータスを直感的 に把握できます。 <用途例> 生産ライン、実験室、試験装置、遊技台、 　　　　 自動化制御システム、POS システムなど • 適合規格： • 対応システム：Window（s Windows 7、8、10、11 対応） • 期待寿命：使用温度25℃ 60,000時間 　　　　　　 Linux（VB非対応） (寿命は初期の照度に対し70％の照度となる時点)　 • 開発言語：C、C++、VB • 使用温度：-10℃～40℃(ただし氷結しないこと) • 通信方式：USB 2.0 タイプA • 電源ケーブル： 樹脂台座仕様 800mm（UL2725xAWG24） • ブザー：音量85dB(1mの距離で測定） 　　　　　　　 L型金具仕様 750mm（UL2725xAWG24） 　　　　　　　 金属台座仕様 850mm（UL2725xAWG24） 　　　　　　　 直付け仕様 　850mm（UL2725xAWG24） 従来のPLCとUSB接続の違い 従来のPLCで駆動する表示灯・警告灯は、配線や制御盤への組み込みが必要となり、設置工数や配線コ ストが発生します。特に小型～中型装置やPC制御機器では、コスト面やメンテナンス性の面で負担とな るケースがあります。 弊社のNLA50USBシリーズはプラグアンドプレイ（PnP）に対応しており、配線作業を最小限に抑え、短 時間で設置が可能です。着脱も容易なため、保守や装置構成変更時の作業負荷を軽減できます。 無償提供のDLLソフトウェアライブラリを介して制御でき、WindowsやLinux環境から直接アクセス可能 です。NLA50USBシリーズの制御は装置のソフトウェアロジックと連携して動作し、「ソフトウェア主導」で の状態表示を実現します。 従来のPLC駆動と比較して、ハードウェア依存を低減でき、設置時間の短縮とシステム全体の柔軟性・拡 張性の向上に貢献します。 標準機種一覧表 型　式 電　源 色 消費電力 赤 0.46W 黄 0.49W NLA50USB DC5V 緑 0.43W 青 0.55W 白 0.49W 用途例 産業用ワークステーション AOI検査機 レーザー彫刻機 遊技台 型式選定方法 NLA50USB - 段数 台座 D ブザー - 色 - グローブ 1=1段 B1=樹脂台座(可倒式） 記号無し=ブザー無し R =赤 記号無し=クリア 2=2段 B2=L型金具 Z=85dB Y =黄 S=乳白 3=3段 B3=金属台座(可倒式） G =緑 B4=金属台座 B =青 B6=直付け W =白 -04-

NLA65シリーズ 超軽量LEDグローブを積層したアラームライトは、信頼性 の高い高効率LEDを採用し、明るく、軽く、低価格という 特長を有します。 赤、黄、緑、青、白の5色の中から任意の並びで最大5層ま で積層でき、様々な色の組み合わせが可能です。またLED 本体が発色し、グローブケースは透明なため、色がクリア で非常に見やすくなっています。 各グローブは接続ピンで相互に直結され、振動に強く、電 源はサージや瞬時停電が起きても壊れない回路設計を採用 しています。本体はナイロン樹脂のため、オイルミスト等 の薬品に対しても割れにくくなっています。 外観は艶消しをした深い黒色の流線型をしており、工作機 械や半導体製造装置の用途はもとより、ゲーム機等娯楽機 使用例（遊技台） 器のアラームライトとして使用することが可能です。 <用途例> 工作機械や半導体製造装置 • 適合規格： • 期待寿命：使用温度25℃ 60,000時間 (寿命は初期の照度に対し70％の照度となる時点)　 • 使用温度：-10℃～40℃(ただし氷結しないこと) • 電源ケーブル： 樹脂台座仕様 800mm（UL1007xAWG22） • 保護等級：IP50 • 本体材質：ナイロン • ブザー：音量85dB(1mの距離で測定) 標準機種一覧表 配線図 点灯用外部接点 型　式 電源 色 消費電力 LED赤(赤色線) LED黄(黄色線) 赤 0.7W LED緑(緑色線) LED青(青色線) 黄 0.4W LED白(白色線) DC 12V / ブザー(オレンジ色線) NLA65 DC 24V 緑 0.6W 点滅用共通(茶色線) 青 0.9W 白 0.3W 点滅用電源(灰色線) 点滅用 外部接点 電源用共通(紫色線) 電源 主要寸法図 外部保護用ヒューズ(1A) (NPN) (PNP) 各段の線 各段の線 点滅用 点滅用共通(茶色線) 点滅用 点滅用共通(茶色線) 点灯用 点滅用電源(灰色線) 点灯用 点滅用電源(灰色線) 電源用共通(紫色線) 電源用共通(紫色線) 電源 電源 外部保護用ヒューズ(1A) 外部保護用ヒューズ(1A) (mm) NLA65DC -  B7K L部寸法表 NLA65DC 1B7K 2B7K 3B7K 4B7K 5B7K L 57.5 75.5 93.5 111.5 129.5 NLAシリーズ型式選定方法 NLA65 電源 段数 B7K 蜂点鳴滅器 ブザー 色 12=DC 12V 1=1段 記号無し=点滅無し 記号無し=ブザー無し R =赤 24=DC 24V 2=2段 S=点滅 Z=85dB Y =黄 3=3段 G =緑 4=4段 B =青 W =白 5=5段 -05-

NLA70シリーズ 赤・黄・緑の3色を導光棒を用いて発光するアラームライ トです。導光棒による発光で、グローブ全体で光るため、 全方向から容易に表示確認が可能です。 独自設計の保護回路を設け、突入電流やサージ、瞬時停電 に対応しています。また、震動試験、絶縁抵抗試験をクリ アした安全設計です。 可倒式の取付台座は機械に取り付けた状態で折りたたむこ とができ、表示位置の角度調整をはじめ、本製品を取り付 けた機械梱包の際に取り外す手間を省くことができます。 <用途例> FA機械、遊戯機など • 適合規格： • 電源ケーブル： B1 樹脂台座仕様 800mm（UL1007xAWG22） • 期待寿命：使用温度25℃ 60,000時間 B2 L型金具仕様 750mm（UL1007xAWG22） (寿命は初期の照度に対し70％の照度となる時点)　 B3 金属台座仕様 850mm（UL1007xAWG22） • 使用温度：-10℃～40℃(ただし氷結しないこと) B4 金属台座仕様 750mm（UL1007xAWG22） • 保護等級：IP53 B5 直付け仕様 　850mm（UL1007xAWG22） • ブザー：音量75dB（1mの距離で測定） 標準機種一覧表 配線図 型式 電源 色 消費電力 (NPN) 各段の線 点灯用 外部接点 点滅用 赤 1.5W LED赤(赤色線) 点滅用共通(茶色線) LED黄(黄色線) 点灯用 点滅用電源(灰色線) LED緑(緑色線) NLA70 DC 24V 黄 1W 電源用共通(紫色線) 電源 ブザー(オレンジ色線) 外部保護用ヒューズ(1A) 緑 1W (PNP) 各段の線 点滅用共通(茶色線) 点滅用 点滅用 外部接点 点滅用共通(茶色線) 点滅用電源(灰色線) 点灯用 点滅用電源(灰色線) 電源用共通(紫色線) 電源 電源用共通(紫色線) 電源 主要寸法図 外部保護用 ヒューズ(1A) 外部保護用ヒューズ(1A) (標準型) NLA70DC-3B1D NLA70DC-3B2D NLA70DC-3B3D NLA70DC-3B4D NLA70DC-3B6D 270° Ø70 Ø70 Ø70 ° Ø65.5 3-M4x0.7P 18 0 30 2-Ø 9 60 M16x2.0P 3 32 型式選定方法 NLA70 電源 - 台座 D 点滅 ブザー - RYG DC=DC 24V 3B1=樹脂台座(可倒式） 記号無し=点滅無し 記号無し=ブザー無し 3B2=L型金具 S=点滅 Z=75dB 3B3=金属台座(可倒式） 3B4=金属台座 3B6=直付 06 341 140 385 57 20 170 8 140 P.C .D 40

NLA50CJQ4シリーズ グローブ材質はポリカーボネート、本体材質はアルミニ ウムの積層信号灯です。角度調整ができる台座で、点灯 表示位置の変更が可能です。 360°どの方向からでも発光面を確認でき、機械の状態 を明確に識別できます。ブザーは95dBで、騒音の激し い工場などでも使用可能です。 <用途例> 半導体製造装置、FA機器、5軸工作機械など • 適合規格： • 期待寿命：使用温度25℃ 60,000時間 (寿命は初期の照度に対し70％の照度となる時点)　 • ブザー：音量95dB（1mの距離で測定） • 使用温度：-10℃～40℃(ただし氷結しないこと) • 保護等級：IP50 • 本体材質：アルミニウム • グローブ材質：ポリカーボネート管 • 電源ケーブル： 800mm（AWG24） 標準機種一覧表 配線図 型式 電源 色 消費電力 配線 （PNP） 点灯用外部接点 NLA50CJQ4-3B3PHZ LED 赤（赤色線） DC 24V RYG（赤黄緑） PNP （※3段固定） 3.2W LED 黄（黄色線） NLA50CJQ4-3B3NHZ NPN LED 緑（緑色線） ブザー（オレンジ色線） 主要寸法図 (標準型) ＋ 電源 電源用共通（黒色線） － （NPN） 点灯用外部接点 LED 赤（赤色線） LED 黄（黄色線） LED 緑（緑色線） ブザー（オレンジ色線） － 電源 電源用共通（白色線） ＋ 型式選定方法 NLA50CJQ4 - 段数 台座 配線 ブザー 3=赤黄緑 B3=標準 P=PNP HZ=ブザー（95dB） N=NPN 07

NLA50CJQ1シリーズ グローブ材質はポリカーボネートの積層信号灯です。 角度調整ができる台座で、点灯表示位置の変更ができ、 ブザーは90dBで騒音の激しい工場でも使用可能です。 <用途例> 半導体製造装置、FA機器、5軸工作機械など • 適合規格： • 期待寿命：使用温度25℃ 60,000時間 (寿命は初期の照度に対し70％の照度となる時点)　 • 使用温度：-10℃～40℃(ただし氷結しないこと) • 電源ケーブル：530mm(AWG25) • 保護等級：IP50 • 配　線：PNP / NPN共用 • 本体材質：ポリカーボネート • ブザー：90dB（1mの距離で測定） 標準機種一覧表 型式 電源 色 本体色 消費電力 NLA50CJQ1 DC24V RYG（赤黄緑）（※3段固定） W（白）／K（黒） 2W 特長 用途例 ブザー90db 180 ° 自動化設備 工作機械、加工機 配線図 信号線色対応一覧表 (NPN) 機能 対応信号線色 点灯用外部接点 各段の線 LED赤(赤色線) 赤色灯 赤 LED黄(黄色線) LED緑(緑色線) 黄色灯 黄 電源線(黒色線) 電源 ブザー(オレンジ色線) DC24V 緑色灯 緑 ブザー オレンジ (PNP) 電源 黒 各段の線 電源 電源線(黒色線) DC24V 電源線(黒色線) 電源 DC24V 型式選定方法 寸法図 (mm) ∅50 NLA50CJQ1 - 3B1 本体色 ブザー W=白 Z=90dB K=黒 4-∅5.5 ∅76.4 18 0° ∅54 24AWG 70 530 -08- 36 (296) □38 □54

NLA50CJQ3シリーズ 1灯で3色点灯する信号灯です。 グローブ全体より光を放出することができ、全方向から容 易に表示確認が可能です。角度調整ができる台座で、点灯 表示位置の変更が可能です。ブザーは90dBで、騒音の激 しい工場などでも使用可能です。 <用途例> 半導体製造装置、FA機器、5軸工作機械など • 適合規格： • 期待寿命：使用温度25℃ 60,000時間 (寿命は初期の照度に対し70％の照度となる時点)　 • 使用温度：-10℃～40℃(ただし氷結しないこと) • 電源ケーブル：530mm(AWG24) • 配　線：PNP / NPN共用 • 保護等級：IP50 • ブザー：90dB（1mの距離で測定） • 本体材質：ポリカーボネート 1 標準機種一覧表 型式 電源 色 本体色 消費電力 NLA50CJQ3 DC24V RYG（赤黄緑） W（白）／K（黒） 2W 特長 ブザー90db 2 1 まぶしさ軽減 180 ° 支柱はアルミ製 拡散グローブ 配線図 2信号線色対応一覧表 (NPN) 機能 対応信号線色 点灯用外部接点 各段の線 LED赤(赤色線) 赤色灯 赤 LED黄(黄色線) 黄色灯 黄 LED緑(緑色線) 電源線(黒色線) 電源 ブザー(オレンジ色線) DC24V 緑色灯 緑 ブザー オレンジ (PNP) 電源 黒 各段の線 電源 電源線(黒色線) DC24V 電源線(黒色線) 電源 DC24V 型式選定方法 寸法図 (mm) ∅50 NLA50CJQ3 - B1 本体色 ブザー - 色 4-∅5.5 W=白 Z=90dB A=赤黄緑 ∅76.4 K=黒 ∅54 180 ° 24AWG 70 530 -09- 80 (243) □38 □54

NLA50CJQVシリーズ 1灯で3色点灯する信号灯です。 グローブは半球で全方向から容易に表示確認が可能です。 ブザーは90dBで、騒音の激しい工場でも使用可能です。 <用途例> 半導体製造装置、FA機器、5軸工作機械など • 適合規格： • 期待寿命：使用温度25℃ 60,000時間 (寿命は初期の照度に対し70％の照度となる時点)　 • 使用温度：-10℃～40℃(ただし氷結しないこと) • 電源ケーブル：530mm(AWG24) • 保護等級：IP50 • 本体材質：アルミ • 配　線：PNP / NPN共用 • ブザー：90dB（1mの距離で測定） 標準機種一覧表 型式 電源 色 本体色 消費電力 蜂鳴警示 >90dB NLA50CJQV DC24V RYG（赤黄緑） K（黒） 2W 特長 遠處也能清晰聽見 本体アルミ製 IP50の ブザーは90dB 防塵仕様 配線図 (NPN) 信号線色対応一覧表 点灯用外部接点 各段の線 LED赤(赤色線) 機能 対応信号線色 LED黄(黄色線) 赤色灯 赤 LED緑(緑色線) 電源線(黒色線) 電源 ブザー(オレンジ色線) DC24V 黄色灯 黄 緑色灯 緑 (PNP) ブザー オレンジ 各段の線 電源 黒 電源 電源線(黒色線) DC24V 電源線(黒色線) 電源 DC24V 型式選定方法 寸法図 (mm) NLA50CJQV - B6 K ブザー - 色 ∅50 Z=90dB A=赤黄緑 M30X1.5P 24AWG 530 -10- 24 26 65
