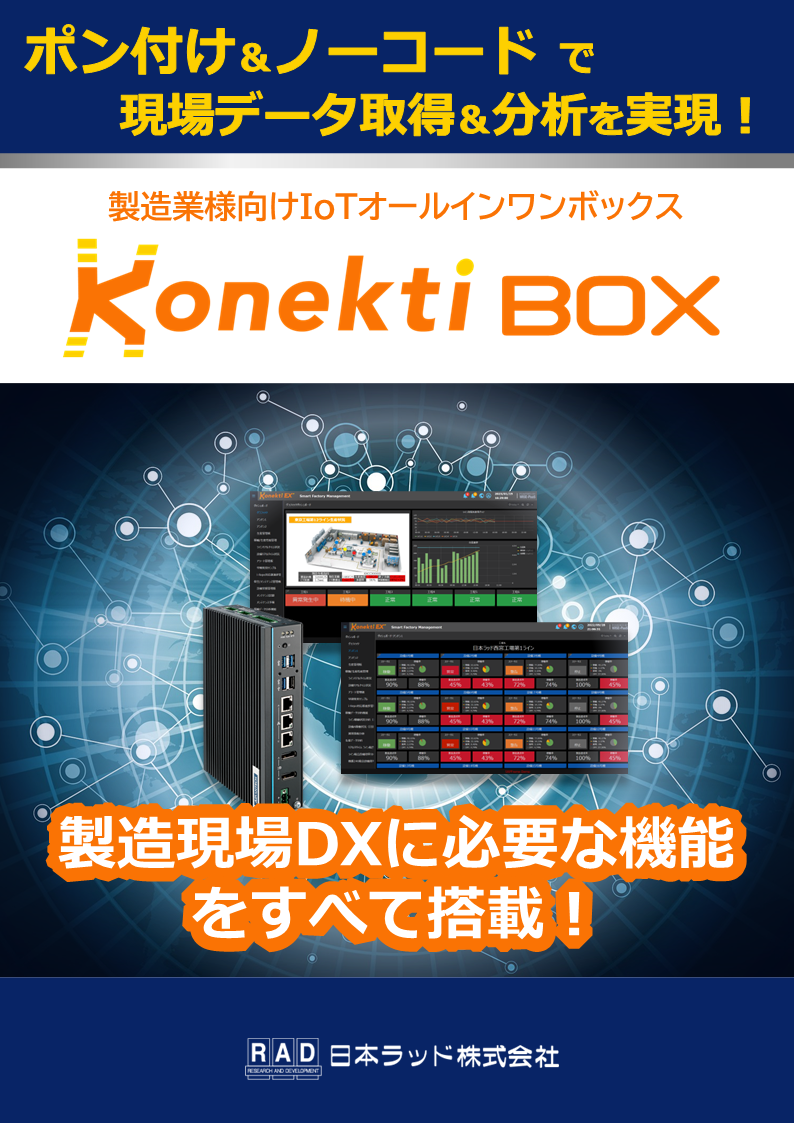

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(4.1Mb)

IoTオールインワンボックス「Konekti BOX」小さな筐体に必要機能を搭載!スピード導入を実現!【製造現場DXを支援するワンストップソリューション】

製品カタログ

ポン付け&ノーコードで製造現場データ分析を実行できます!

\\\今までありそうでなかった///
製造業様向けIoTオールインワンボックス「Konekti BOX」

▼「Konekti BOX」シリーズ特徴
✓小規模ラインやウィークポイント設備への設置に最適!
✓データ取得・分析・製造履歴記録ツールがすべて搭載済み!
✓現場で自由に画面開発・変更が可能なノーコードツール!
✓上位システムへのデータ送信もカンタンに設定可能!


▼用途に合わせて選べるラインナップ!
・シンプル遠隔監視ボックス
 取得データの遠隔監視をカンタンに実現できます。
  - センサ・PLCから取得したトレンドデータ等の遠隔監視に活用
  - アラート機能と連動し、早期発見&対応システムを構築

・製造見える化ボックス
 稼働率分析、設備状態監視、生産進捗、生産性分析、異常分析等を実現し、現場改善を支援します。
  - 3色灯センサ利用で設備20台程度までの稼働管理を実現
  - 上位システム送信前のデータ構成試作に利用

・脱炭素推進ボックス
 生産実績に基づく炭素使用量の把握と目標管理が可能となり、製造現場の脱炭素対応に最適です。
  - ラインや設備単位でのエネルギー削減戦略に活用
  - 製造単位や設備単位での炭素排出量計算により、具体的な施策立案へ



◆詳細はカタログをダウンロードの上ご覧くださいませ!
◆その他DX導入についても、ぜひお気軽にご相談ください!

このカタログについて

ドキュメント名 IoTオールインワンボックス「Konekti BOX」小さな筐体に必要機能を搭載!スピード導入を実現!【製造現場DXを支援するワンストップソリューション】
ドキュメント種別 製品カタログ
ファイルサイズ 4.1Mb
登録カテゴリ
取り扱い企業 日本ラッド株式会社 (この企業の取り扱いカタログ一覧)

このカタログの内容

Page1

既定のセクション、スライド 1

小さな筐体に必要機能を搭載し強力サポート! 製造業向けIoTオールインワンボックス BOX 今までありそうで無かった! 「ポン付け」で現場データ分析を実現! 製造現場DXゲートウェイPC ✓ 小規模ラインやウィークポイント設備への設置に最適! ✓ データ取得/分析/製造履歴記録ツールが「すべて搭載済み」! ✓ 現場で自由に画面開発・変更が可能な「ノーコードツール」 ✓ 上位システムへのデータ送信もカンタンに設定可能! Catalog Ver.13.00
Page2

ノーコード、ポン付け対応︕ で現場の困ったを簡単解決︕ 今までこんなの なかった︕︕  現場データの可視化に最適な充実の3機能をワンボックス化︕ラインに⼀台、便利なお役⽴ちボックス︕ 特徴その1 データ取得機能 設備変更不要の「ポン付け」データ取得 PLC/CNC 計器類 センサ PLCもCNCもセンサー、シリアルも プレインストール済み、400種類以上のデバイスに対応 すべおまかせ︕設備データ取得やリ アルタイム加⼯が可能なエッジ処理 ツールを搭載しております 400種類以上の 古い設備も PLCへポン付け 後付けで⼤丈夫︕ 特徴その2 可視化機能 取得データの蓄積/分析をノーコードで⾃動処理 データ分析ツールインストール 80種類の機能が即使える可視化ツー ルをインストール済み。レイアウト も⾃由に変更でき、SQLなどでロー データ取得ソフトインストール データ処理基盤インストール コードカスタムも可能で、現場での DevOps環境に最適なツール。 ⽣産性向上分析/品質維持・向上分析/コストダウン分析が可能︕ 設備からの実績データ⾃動収取、製造履歴/作業履歴なども記録 Restful API ODBC 特徴その3 ゲートウェイ機能 上位システムに簡単連携 ERP/⽣産管理 BIツール/MES 産業用プロトコルやAPIでデータ出⼒可能で上位システムへの定期的データ送信を実現します。また、ネット ワーク切り分けに必要なだけのポートを搭載し、設備と通常LANの分岐Gatewayとしても使用可能です。 Konekti BOXでデータ分析の試作をいろいろやって 1点もの設備の遠隔監視に使ってます︕300点の 稼働率監視・分析を20台分を1台で実施してます。 決定したら、上位のBIシステムへ転送してます。 データ監視により、保全に必要なデータを収集して、 稼働率の把握により営業への「製造余⼒」の可視化 現場での試⾏錯誤は必ずあるので超便利︕ 現場で⾃由に可視化してます︕ が進み、⽣産効率が上がりました︕ 2 データ可視化にこだわる︕ Small Edge Package をプリインストール︕ 人気の製造現場DXソリューション の標準機能がすべて使えます。導入してすぐに使えるノーコード型ツールです  設備モニタ(MPM)  脱炭素アプリ 設備状態の詳細な情報を取得分析できるツール。稼働状況 脱炭素目標設定や進捗管理に必要なエネルギー利用状況を の管理、異常状態の分析、メンテナンス管理、不良加⼯情 可視化するソフト。ラインへの分配や⽣産数量単位のエネ 報管理等、設備に状況管理や稼働率改善、予防保全等の活 ルギー使用まで計算可能な機能を、ノーコードで実現可能 動に活動を支援します。 です。  ⽣産モニタ(PPM)  製造履歴記録/製造履歴入⼒アプリ ⼯場能⼒の把握として総合設備効率を利用して指標化し、 製造履歴記録ツールは、製造開始/終了を記録するだけで 各種計算等を⾃動処理します。また、蓄積したデータを活 なく、段取り作業の詳細や実績なども⼊⼒可能です。また、 用して、リアルタイムな⽣産進捗確認や⼯場やライン全体 ⽣産計画を連携することで、⽣産指⽰⼀覧などの機能を利 の⽣産性改善のKPI運用が、簡単に実現できます。 用可能で、現場での現品票のペーパレス化を実現可能です。 データ取得だけでなく、加⼯とデータベース化を⾃動処理︕現場の情報をリアルタイムに分析・表示できます 3
