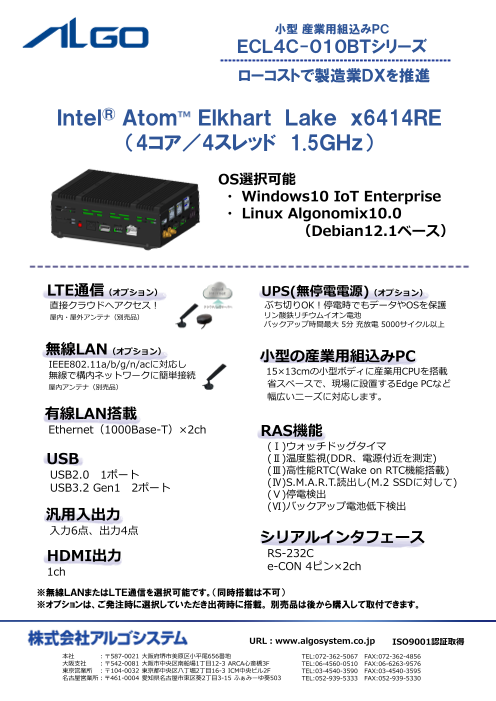

小型 産業用組込みＰＣ
ＥＣＬ４Ｃ-０１０ＢＴシリーズ
ローコストで製造業ＤＸを推進
Ｉｎｔｅｌ® Ａｔｏｍ Ｅｌｋｈａｒｔ Ｌａｋｅ ｘ6414ＲＥ
（4コア／4スレッド 1.5ＧＨｚ）
OS選択可能
・ Windows10 IoT Enterprise
・ Linux Algonomix10.0
（Debian12.1ベース）
LTE通信（オプション） UPS(無停電電源)（オプション）
直接クラウドへアクセス！ ぶち切りOK！停電時でもデータやOSを保護
屋内・屋外アンテナ（別売品） リン酸鉄リチウムイオン電池
バックアップ時間最大 5分 充放電 5000サイクル以上
無線LAN（オプション）
IEEE802.11a/b/g/n/acに対応し 小型の産業用組込みPC
無線で構内ネットワークに簡単接続 15×13cmの小型ボディに産業用CPUを搭載
屋内アンテナ（別売品） 省スペースで、現場に設置するEdge PCなど
幅広いニーズに対応します。
有線LAN搭載
Ethernet（1000Base-T）×2ch RAS機能
(Ⅰ)ウォッチドッグタイマ
USB (Ⅱ)温度監視(DDR、電源付近を測定)
USB2.0 1ポート (Ⅲ)高性能RTC(Wake on RTC機能搭載)
USB3.2 Gen1 2ポート (Ⅳ)S.M.A.R.T.読出し(M.2 SSDに対して)
(Ⅴ)停電検出
汎用入出力 (Ⅵ)バックアップ電池低下検出
入力6点、出力4点 シリアルインタフェース
HDMI出力 RS-232C
1ch e-CON 4ピン×2ch
※無線ＬＡＮまたはＬＴＥ通信を選択可能です。（同時搭載は不可）
※オプションは、ご発注時に選択していただき出荷時に搭載。 別売品は後から購入して取付できます。
URL：www.algosystem.co.jp ISO9001認証取得
本社 ：〒587-0021 大阪府堺市美原区小平尾656番地 TEL:072-362-5067 FAX:072-362-4856
大阪支社 ：〒542-0081 大阪市中央区南船場1丁目12-3 ARCA心斎橋3F TEL:06-4560-0510 FAX:06-6263-9576
東京営業所 ：〒104-0032 東京都中央区八丁堀2丁目16-3 ICM中央ビル2F TEL:03-4540-3590 FAX:03-4540-3595
名古屋営業所：〒461-0004 愛知県名古屋市東区葵2丁目3-15 ふぁみーゆ葵503 TEL:052-939-5333 FAX:052-939-5330
製品型式 ECL4C-010BT
OS Windows 10 IoT Enterprise LTSC 2021 64bit / Linux Algonomix10.0 64bit（Debian12.1ベース）
CPU Intel® Atom™ x6414RE（1.5GHz Quad Core 9W）
メモリ DDR4-3200 SO-DIMM 4GByte / 8GByte / 16GByte / 32GByte から選択可能
BIOS Phoenix BIOS
M.2 2242 Key B SATA SSD 3DTLC 128GByte 3DTLC / 256GByte / 3DTLC 512GByte/ pSLC 40GByte / pSLC 80GByte / pSLC 160GByte
メインストレージ
から選択可能
サブストレージ M.2 2242 Key B SATA SSD 空きスロットを1スロット搭載 カスタムで選択可能（別売品）
UPS リン酸鉄リチウムイオン電池 バックアップ時間5分
バックアップ電池 BR系円筒型リチウム電池（寿命10年以上）
USB（※1） USB2.0を1ポート、USB3.2 Gen1を2ポート
ＨＤＭＩ HDMI×1ch 最大4096ドット×2160ドット（4K） HDCP2.3対応
有線LAN IEEE802.3ab（1000Base-T）/ IEEE802.3u（100Base-TX）/ IEEE802.3i（10Base-T）×2ch
無線LAN（オプション） IEEE802.11a/b/g/n/ac LTEと排他オプション
LTE（オプション）（※2）（※3） LTE FDD Cat1 LTE （ドコモ回線） 無線LANと排他オプション
汎用入出力 入力6点/出力4点（ソフト設定によりIN0はリセット、IN1は割込入力、DIPスイッチ設定によりIN2は外部POWERスイッチとして使用可能）
シリアルインタフェース RS-232C（制御信号無し）を2ch搭載（e-CON 4pin コネクタ）（1200～115200bps）
ウォッチドッグタイマ、温度監視機能、S.M.A.R.T.読出し、停電検出
RAS機能
高性能RTC（Wake on RTC対応、±10秒/月（※4））、バックアップ電池低下検出
定格電圧 DC24V
電圧許容範囲 DC20.4～26.4V
電源
消費電力（※5） 27W以下
ステータスLED（POWER） グリーン
1ポート USB2.0 最大500mA（2.5W） / USB3.2 最大900mA（4.5W）
供給電流 USB
トータル 最大2.3A(11.5W)
使用周囲温度 0～50℃
保存周囲温度 -20～60℃
物理的環境 （バッテリ容量減少率80%以下） (保管期間730日以内)
使用周囲湿度 10～90％RH（結露無きこと）
保存周囲湿度 10～90％RH（結露無きこと）
耐インパルスノイズ（電源間）（※6） ノイズ電圧±1kV､ノイズ幅1μs､立上がり1ns､繰返し周波数16ms（ノイズシミュレータによる）
電気的条件 ファーストトランジェントバースト（※6） IEC61000-4-4（レベル3） ±2kV
耐静電気放電（※6） IEC61000-4-2（レベル3） ±6kV（接触放電法） ±8kV（気中放電法）
接地 機能接地：第三種接地（D種接地）
構造 形状 ： 箱型 / 取付方法 ： 据置き・壁面取付
設置条件
冷却方法 自然空冷（取付方法指示による）
外形寸法（※7） 150×130×54
質量 約1㎏
（※1）全てのUSB機器の正常動作を保証するものではありません。（※2）通信サービスを利用される場合はSIMカードが別途必要です。（※3）全ての通信事業者との接続を保証するものではありま
せん。株式会社NTTドコモの通信網用SIM（弊社別売品）のみ接続を確認しています。（※4）保証値ではありません。（※5）USB機器、汎用入出力は未接続の状態での数値です。（※6）USBは対象
外です。（※7）突起部及び取付金具は含みません。（W）×（H）×（D）表記（単位：mm）
Intel® Atom x6212RE (1.2GHz Dual Core 6W)を搭載したECL4C-010CTを受注生産品としてラインナップしています。詳しくは弊社営業担当までお問い合わせください。
●外形寸法
・ECL4C-010BT
単位（mm）
● 注文型式（例）
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖
E C L 4 C - 0 1 0 B T - 1 6 0 0 - P 1 1 0 4 - C E F
①②：シリーズ名 ⑤：CPU世代 ⑩CPUリビジョン ⑮：UPS ⑱⑲⑳：メインストレージ ㉑㉒：メモリ ㉓㉔㉕㉖：CEマーキング適合
EC：産業用組込みPC C：Elkhart Lake B：x6414RE（1.5GHz 4コア） 0：なし P11：M.2 TLC 128GByte 04：4GByte -CEF：CEマーキング適合品
C：x6212RE（1.2GHz 2コア）（受注生産品） U：UPS P12：M.2 TLC 256GByte 08：8GByte （※⑯出荷時オプション搭載時は不要）
③：シリーズ内クラス ⑥⑫⑰：「-」固定 P13：M.2 TLC 512GByte 16：16GByte
L：ローコスト ⑬⑭：ＯＳ ⑯：出荷時オプション P16：M.2 pSLC 40GByte 32：32GByte
⑪：電源仕様 16：Windows 10 IoT Enterprise 64bit 0：なし P17：M.2 pSLC 80GByte
④：CPUメーカーとクラス ⑦⑧⑨：液晶サイズ T：DC電源 L6：Linux Algonomix 10.0 64bit 1：無線LAN P18：M.2 pSLC 160GByte
4：Intel® Atom™系 070：７.０インチ 2：LTE
