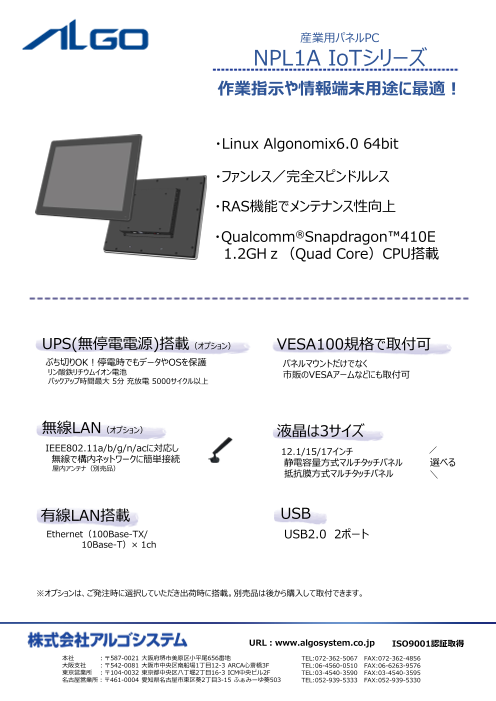

産業用パネルPC
NPL1A IoTシリーズ
作業指示や情報端末用途に最適！
・Linux Algonomix6.0 64bit
・ファンレス／完全スピンドルレス
・RAS機能でメンテナンス性向上
・Qualcomm®Snapdragon 410E
1.2GHｚ（Quad Core）CPU搭載
UPS(無停電電源)搭載（オプション） VESA100規格で取付可
ぶち切りOK！停電時でもデータやOSを保護 パネルマウントだけでなく
リン酸鉄リチウムイオン電池 市販のVESAアームなどにも取付可
バックアップ時間最大 5分 充放電 5000サイクル以上
無線LAN（オプション） 液晶は3サイズ
IEEE802.11a/b/g/n/acに対応し 12.1/15/17インチ
無線で構内ネットワークに簡単接続 静電容量方式マルチタッチパネル 選べる
屋内アンテナ（別売品） 抵抗膜方式マルチタッチパネル
有線LAN搭載 USB
Ethernet（100Base-TX/ USB2.0 2ポート
10Base-T）× 1ch
※オプションは、ご発注時に選択していただき出荷時に搭載。別売品は後から購入して取付できます。
URL：www.algosystem.co.jp ISO9001認証取得
本社 ：〒587-0021 大阪府堺市美原区小平尾656番地 TEL:072-362-5067 FAX:072-362-4856
大阪支社 ：〒542-0081 大阪市中央区南船場1丁目12-3 ARCA心斎橋3F TEL:06-4560-0510 FAX:06-6263-9576
東京営業所 ：〒104-0032 東京都中央区八丁堀2丁目16-3 ICM中央ビル2F TEL:03-4540-3590 FAX:03-4540-3595
名古屋営業所：〒461-0004 愛知県名古屋市東区葵2丁目3-15 ふぁみーゆ葵503 TEL:052-939-5333 FAX:052-939-5330
製品型式 NPL1A-121AN NPL1A-121AS NPL1A-150AN NPL1A-150AS NPL1A-170AN NPL1A-170AS
OS Linux Algonomix6.0 64bit（Debian9.0ベース）
CPU Qualcomm® Snapdragon™ 410E ARM® Cortex-A53 Quad Core 1.2GHz
メインメモリ LPDDR3 2GByte
メインストレージ eMMC 16GByte
UPS（オプション） リン酸鉄リチウムイオン電池 バックアップ時間最大5分 充放電5000サイクル以上
サイズ 12.1インチ 15インチ 17インチ
パネル カラーTFT液晶パネル
アクティブエリアmm（H）×mm（V） 245.76×184.32 304.1×228.1 336.384×269.1072
画素ピッチmm（H）×mm（V） 0.240×0.240 0.297×0.297 0.2628×0.2628
アスペクト比 4：3 5：4
最大表示色 1677万色
標準 480cd/㎡ 320cd/㎡
LCD 輝度（※1）
最大 600cd/㎡ 400cd/㎡
コントラスト比 1000：1 1500：1 1000：1
解像度［ドット］ 1024×768 XGA 1280×1024 SXGA
UPPER+LOWER 89°+89° 85°+85°
視野角
LEFT+RIGHT 89°+89° 85°+85°
方式 LEDバックライト 交換不可
バックライト
寿命（※2） 5万時間 7万時間
抵抗膜方式 静電容量方式 抵抗膜方式 静電容量方式 抵抗膜方式 静電容量方式
検出方式
マルチタッチ マルチタッチ マルチタッチ マルチタッチ マルチタッチ マルチタッチ
タッチパネル
分解能 1024×1024
耐久性 1000万回以上 - 1000万回以上 - 1000万回以上 -
オーディオ 音声出力
USB（※3） USB2.0×2ポート（1ポートあたり500mA）
有線LAN IEEE802.3u（100Base-TX）/IEEE802.3i（10Base-T）×1ch
無線LAN（オプション） IEEE802.11a/b/g/n/ac
RAS機能 ウォッチドッグタイマ、温度監視、停電検出
バックアップ・リカバリ機能 専用SDカードスロット
定格電圧 DC24V
電圧許容範囲 DC20.4～26.4V
電源
消費電力（※4） 25W以下 23W以下 24W以下
ステータスLED（POWER） ブルー
供給電流 USB2.0（1ポートあたり） 最大500mA
使用周囲温度 0～50℃
保存周囲温度 -20～60℃
物理的環境 （バッテリ容量減少率80%以下） (保管期間730日以内)
使用周囲湿度 10～90％RH（結露無きこと）
保存周囲湿度 10～90％RH（結露無きこと）
耐インパルスノイズ（電源間）（※5）
ノイズ電圧±1kV､ノイズ幅1μs､立上がり1ns､繰返し周波数16ms
（ノイズシミュレータによる）
電気的条件
ファーストトランジェントバースト（※5） IEC61000-4-4（レベル3） ±2kV
耐静電気放電（※5） IEC61000-4-2（レベル3） ±6kV（接触放電法） ±8kV（気中放電法）
接地 機能接地：第三種接地（D種接地）
構造 保護構造 ： フロントパネルIP65 / 形状 ： 一体型 / 取付方法 ： パネル埋込み取付、VESA取付（100×100）
冷却方法 自然空冷（取付方法指示による）
設置条件
外形寸法（※6） 296.8×235.4×43 360.4×286.3×48.6 392×324.4×52.1
パネルカット寸法（※7） 286×224.5 347×273 378.5×311
質量 約1.8kg 約2.9kg 約3.3kg
注意事項 本製品は時刻保持用バッテリを搭載しておりません。NTPなどを用いて電源投入毎に再設定してください。
（※1）輝度はLCD単体での数値です。実際の輝度はタッチパネルを通すため、記載の80％程度となります。出荷時は液晶の寿命を考慮して輝度設定を65％にしています。（※2） 寿命は周囲温度25℃、標
準輝度で点灯していた場合に輝度が50％になるまでの時間です。バックライトの交換はLCDモジュールの交換になりますのでセンドバック対応となります。（※3）全てのUSB機器の正常動作を保証するもの
ではありません。（※4）USB機器などの周辺機器は未接続の状態での数値です。（※5）USBは対象外です。（※6）突起部及び取付金具は含みません。（W）×（H）×（D）表記（単位：mm）（※7）許容差は
+0.5/-0mmです。（W）×（H）表記（単位：mm）
●外形寸法
・NPL1A-121AN/AS
単位（mm）
