ＥＣ６Ａ ＩｏＴシリーズ "製造業ＤＸを推進するプラットフォーム UPS搭載（オプション） UPS搭載"
【製品紹介】
■ 製品概要 Windows10 IoT EnterpriseまたはLinux Algonomix10.0を採用した製造業のDXを強力に推進する薄型・箱型の産業用組込みPC。
■ 基本性能 最先端のインテル第11世代Coreプロセッサーを搭載し、極めて高い処理能力をコンパクトな筐体で実現。
■ 画面連携 同社製の各種タッチパネルモニターとの連携が推奨されており、現場環境に合わせた多様な画面構成が可能。
■ 拡張機能 停電から守るリン酸鉄リチウムUPS、5G/LTE通信、無線LAN、周辺機器増設用のPCIe拡張スロット等をオプション搭載可能。
■ 電源・冷却 アイソレーション電源による強力なノイズ耐性を備え、信頼性の高い自然空冷方式を採用した強靭な一台。
【仕様】
■ 基本性能
・プロセッサー：インテル Core i7-1185GRE、i5-1145GRE、またはi3-1115GREから選択可能
・メモリ：最大32ギガバイトから選択可能
・メインストレージ：高速なM.2 SATA SSDを採用
■ 映像出力
・インターフェース：4K解像度に対応したHDMIポート ×1チャンネル、USB Type-Cポート ×1チャンネル装備
■ 外部端子
・有線LANポート：1000Base-T ×3チャンネル
・USB端子：USB 3.2 Gen2 ×2個、USB 2.0 ×2個、Type-C ×1個
・シリアルポート：RS-232C/422/485切換 ×1チャンネル
■ 電源・構造
・電源：定格電圧直流24ボルト
・消費電力：44ワット以下
・筐体：薄型の箱型構造（据置き取付に対応）
■ 外形寸法・環境条件
・外形寸法：幅272ミリメートル × 高さ209ミリメートル × 奥行き41ミリメートル（拡張スロット搭載時は奥行き90.6ミリメートル）
・動作周囲温度：0から50度
・周囲湿度：10から90%（結露なきこと）
【用途】
■ 設置スペースに制限がありながらも圧倒的な高速処理性能と最先端の通信環境が求められる製造現場のエッジコンピューティング端末。
■ 同社製の外部タッチパネルモニターと組み合わせた、設置場所を選ばない高精細な各種製造装置の操作パネル（HMI）や生産ラインの管理モニター。
■ 現場の膨大な機器データをクラウドへ低遅延で高速転送する高機能IoTゲートウェイ端末。
■ 制御盤や機械内の限られた隙間に格納するデータ集約コントローラー。
■ 不意の電源遮断が許されないスマートファクトリーの24時間連続稼働用コンパクトサーバー。
このカタログについて
| ドキュメント名 | 産業用組込PC |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1021.6Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社アルゴシステム (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

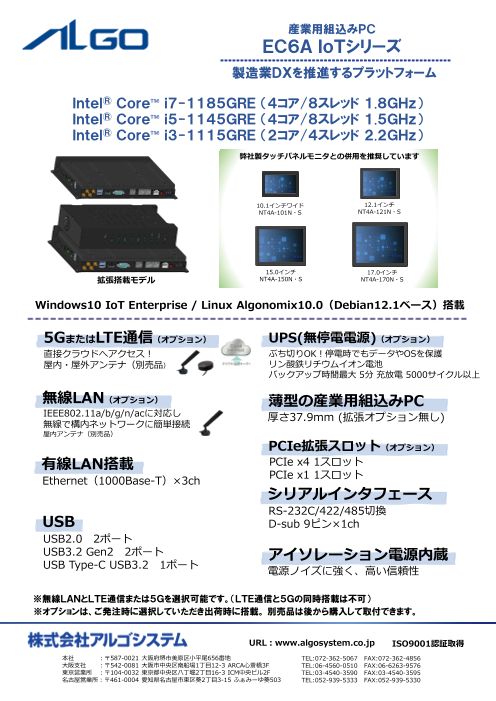

Page1
スライド番号 1
産業用組込みＰＣ
ＥＣ６Ａ ＩｏＴシリーズ
製造業ＤＸを推進するプラットフォーム
Ｉｎｔｅｌ® Ｃｏｒｅ ｉ７-１１８５ＧＲＥ （４コア/８スレッド １.８ＧＨｚ）
Ｉｎｔｅｌ® Ｃｏｒｅ ｉ５-１１４５ＧＲＥ （４コア/８スレッド １.５ＧＨｚ）
Ｉｎｔｅｌ® Ｃｏｒｅ ｉ３-１１１５ＧＲＥ （２コア/４スレッド ２.２ＧＨｚ）
弊社製タッチパネルモニタとの併用を推奨しています
10.1インチワイド 12.1インチ
NT4A-101N・S NT4A-121N・S
15.0インチ 17.0インチ
拡張搭載モデル NT4A-150N・S NT4A-170N・S
Windows10 IoT Enterprise / Linux Algonomix10.0（Debian12.1ベース）搭載
5GまたはLTE通信（オプション） UPS(無停電電源)（オプション）
直接クラウドへアクセス！ ぶち切りOK！停電時でもデータやOSを保護
屋内・屋外アンテナ（別売品） リン酸鉄リチウムイオン電池
バックアップ時間最大 5分 充放電 5000サイクル以上
無線LAN（オプション） 薄型の産業用組込みPC
IEEE802.11a/b/g/n/acに対応し
無線で構内ネットワークに簡単接続 厚さ37.9mm (拡張オプション無し)
屋内アンテナ（別売品）
PCIe拡張スロット（オプション）
有線LAN搭載 PCIe x4 1スロット
Ethernet（1000Base-T）×3ch PCIe x1 1スロット
シリアルインタフェース
RS-232C/422/485切換
USB D-sub 9ピン×1ch
USB2.0 2ポート
USB3.2 Gen2 2ポート アイソレーション電源内蔵
USB Type-C USB3.2 1ポート 電源ノイズに強く、高い信頼性
※無線ＬＡＮとＬＴＥ通信または５Ｇを選択可能です。（ＬＴＥ通信と５Ｇの同時搭載は不可）
※オプションは、ご発注時に選択していただき出荷時に搭載。 別売品は後から購入して取付できます。
URL：www.algosystem.co.jp ISO9001認証取得
本社 ：〒587-0021 大阪府堺市美原区小平尾656番地 TEL:072-362-5067 FAX:072-362-4856
大阪支社 ：〒542-0081 大阪市中央区南船場1丁目12-3 ARCA心斎橋3F TEL:06-4560-0510 FAX:06-6263-9576
東京営業所 ：〒104-0032 東京都中央区八丁堀2丁目16-3 ICM中央ビル2F TEL:03-4540-3590 FAX:03-4540-3595
名古屋営業所：〒461-0004 愛知県名古屋市東区葵2丁目3-15 ふぁみーゆ葵503 TEL:052-939-5333 FAX:052-939-5330
Page2
スライド番号 2
製品型式 EC6A-100AT EC6A-100BT EC6A-100CT
OS Windows 10 IoT Enterprise LTSC2021 64bit / Linux Algonomix10.0 64bit（Debian12.1ベース）
Intel® Core™ i7-1185GRE Intel® Core™ i5-1145GRE Intel® Core™ i3-1115GRE
CPU
（1.8GHz/Quad Core/15W） （1.5GHz/Quad Core/15W） （2.2GHz/Dual Core/15W）
メモリ DDR4-3200 SO-DIMM 8GByte / 16GByte / 32GByteから選択可能
BIOS Phoenix BIOS
M.2 2242 Key B SATA SSD 3DTLC 128GByte / 3DTLC 256GByte / 3DTLC 512GByte / pSLC 40GByte / pSLC 80GByte / pSLC
メインストレージ
160GByteから選択可能
サブストレージ M.2 2242 Key B SATA SSD 空きスロット 選択可能（別売品）
HDMI HDMI×1ch 最大4096ドット×2160ドット（4K） HDCP2.3対応
映像出力
USB Type-C USB Type-C×1ch 最大4096ドット×2160ドット（4K） HDCP2.3対応
オーディオ 外部音声出力用3.5mmステレオミニジャック
USB（※1） USB3.2 Gen2 2 ポート、USB2.0 2 ポート、USB Type-C 1 ポート（3.2/2.0 対応）
有線LAN IEEE802.3ab（1000Base-T）/ IEEE802.3u（100Base-TX）/ IEEE802.3i（10Base-T）×3ch
無線LAN（オプション） IEEE802.11a/b/g/n/ac
LTE（オプション）（※2）（※3） ドコモ回線 (5Gと同時搭載不可）
5G通信モジュール（オプション）（※2）（※3） ドコモ回線 (LTEと同時搭載不可）
UPS（オプション） リン酸鉄リチウムイオン電池 バックアップ時間5分
PCI Express x4 1スロット / PCI Express x1 1スロット
PCI Express 拡張スロット（オプション）
供給電力は25W（12V/2.1A, 3.3V/3A） 2スロット合計が25W以下であること
汎用入出力 入力6点/出力4点（ソフト設定によりIN0はリセット、IN1は割込入力、DIPスイッチ設定によりIN2は外部POWERスイッチとして使用可能）
シリアルインタフェース RS-232C/422/485切換 D-Sub9ピン×1ch （RS-232Cのみ制御信号RTS/CTSあり） （1200～115200bps）
ウォッチドッグタイマ、温度監視機能、S.M.A.R.T.読出し、停電検出
RAS機能
高性能RTC（Wake on RTC対応、±10秒/月（※4））、バックアップ電池低下検出
定格電圧 DC24V
電圧許容範囲 DC20.4～26.4V
電源
消費電力（※5） 44W以下
ステータスLED（POWER） オレンジ
1ポート USB2.0 最大500mA（2.5W） / USB3.2 Gen2 最大900mA（4.5W） / USB Type-C 最大1.5A（7.5W）
供給電流 USB
トータル 最大2.3A（11.5W）
使用周囲温度 0～50℃
保存周囲温度 -20～60℃(保管期間730日以内)
物理的環境
使用周囲湿度 10～90％RH（結露無きこと）
保存周囲湿度 10～90％RH（結露無きこと）
耐インパルスノイズ（電源間）（※6）
ノイズ電圧±1kV､ノイズ幅1µs､立上がり1ns､繰返し周波数16ms
（ノイズシミュレータによる）
ファーストトランジェントバースト（※6） IEC61000-4-4（レベル3）±2kV
電気的条件 耐静電気放電（※6） IEC61000-4-2（レベル3）±6kV（接触放電法）±8kV（気中放電法）
絶縁抵抗 充電部端子とI/O一括⇔FG間 DC500V絶縁抵抗計にて10MΩ以上
耐電圧 充電部端子とI/O一括⇔FG間 AC1000V 1分間 10mA以下
雷サージ IEC61000-4-5(レベル2) 8/20µs コンビネーション1kV
接地 機能接地：第三種接地（D種接地）
構造 形状 ： 箱型 / 取付方法 ： 据置き （取付方法指示による）
冷却方法 自然空冷（取付方法指示による）
設置条件
外形寸法（※7） 272×209×41（拡張スロット搭載時：272×209×90.6）
本体 約2.5㎏
質量
拡張スロット搭載時 +1.2kg
（※1）全てのUSB機器の正常動作を保証するものではありません。（※2）通信サービスを利用される場合はSIMカードが別途必要です。（※3）全ての通信事業者との接続を保証するものではあり
ません。株式会社NTTドコモの通信網用SIM（弊社別売品）のみ接続を確認しています。（※4）保証値ではありません。（※5）USB機器などの周辺機器、PCIe拡張カード等は未接続の状態での数
値です。（※6）USBは対象外です。（※7）突起部及び取付金具は含みません。（W）×（H）×（D）表記（単位：mm）
● 外形寸法
・EC6A-100AT（拡張なし） ・EC6A-100AT（拡張あり）
271.8 262
● 注文型式(例） 単位（mm）
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕
E C 6 A - 1 0 0 A T - 1 6 0 0 - P 1 1 0 8 - C E F
①②：シリーズ名 ⑤⑪⑯：「-」固定 ⑩：電源仕様 ⑭：拡張スロット/UPS ⑮：出荷時オプション ⑰⑱⑲：メインストレージ ⑳㉑：メモリ ㉒㉓㉔㉕：CEマーキング適合
EC：産業用組込みPC T：DC24V 0：なし 0：なし P11：M.2 TLC 128GByte 08：8GByte -CEF：CEマーキング適合品
⑥⑦⑧：サイズ U：UPS 1：無線LAN P12：M.2 TLC 256GByte 16：16GByte （※⑮出荷時オプション搭載時は不要）
③：CPUメーカーとクラス 100：標準サイズ ⑫⑬：ＯＳ Z：拡張スロット 2：LTE P13：M.2 TLC 512GByte 32：32GByte
6：Intel® U系Core™ iシリーズ 16：Windows 10 IoT Enterprise 64bit V：UPS+拡張スロット 4：無線LAN＋LTE P16：M.2 pSLC 40GByte
⑨:CPUリビジョン L6：Linux Algonomix10.0 64bit Q：5G P17：M.2 pSLC 80GByte
④：CPU世代 A：Core™ i7 R：無線LAN+5G P18：M.2 pSLC 160GByte
A：TigerLake B：Core™ i5
C：Core™ i3
このカタログに記載された製品は、予告なしに仕様・機能・デザイン等を変更する場合がありますので、ご採用の際には最新の情報を弊社及び弊社製品取扱販売店まで
お問い合わせください。掲載している会社名・製品名・ネットワーク名称等はそれぞれ各社・各団体の商標または登録商標です。 0720-202605A版
37.9
209
40.9
87.6
90.6
