ＮＰ６Ａ ＩｏＴシリーズ 製造業ＤＸを推進するプラットフォーム ディスプレィサイズは3種類 UPS搭載 （オプション）
【製品紹介】
■ 製品概要 Windows10 IoT EnterpriseまたはLinux Algonomix10.0を採用した製造業のDXを推進する高性能産業用パネルPC。
■ 基本性能 最先端のインテル第11世代Coreプロセッサーを搭載し、卓越した処理能力を発揮。
■ 画面・操作 画面は12.1、15、17インチの3サイズ。4線式抵抗膜方式か静電容量方式のマルチタッチを選択可能。
■ 拡張機能 停電から守るリン酸鉄リチウムUPS、5G/LTE通信、無線LAN、PCIeスロット等をオプション搭載可能。
■ 電源・冷却 アイソレーション電源による優れたノイズ耐性と、信頼性の高い自然空冷方式を採用。
【仕様】
"■ 製品概要 Windows10 IoT EnterpriseまたはLinux Algonomix10.0を採用した製造業のDXを推進する高性能産業用パネルPC。
■ 基本性能 最先端のインテル第11世代Coreプロセッサーを搭載し、卓越した処理能力を発揮。
■ 画面・操作 画面は12.1、15、17インチの3サイズ。4線式抵抗膜方式か静電容量方式のマルチタッチを選択可能。
■ 拡張機能 停電から守るリン酸鉄リチウムUPS、5G/LTE通信、無線LAN、PCIeスロット等をオプション搭載可能。
■ 電源・冷却 アイソレーション電源による優れたノイズ耐性と、信頼性の高い自然空冷方式を採用。
【用途】
"■ 製造業DXの核となるエッジ端末。
■ 工場内のスマート化に伴う多種多様な高精細データのリアルタイム可視化。
■ 高解像度のグラフィック表示が必要な大型製造装置の次世代操作パネル（HMI）。
■ 4K対応の映像出力を活かした高度な画像検査・認識システム。
■ 現場機器とクラウドシステムを遅延なく結ぶ超高速IoTゲートウェイ。
■ 生産ライン全体を統括するデータ集約コントローラー（拡張スロットによる各種フィールドネットワークカード増設を活用）。
■ 予期せぬ電源遮断が許されないスマートファクトリーにおける24時間連続稼働の基幹サーバー。
このカタログについて
| ドキュメント名 | 産業用パネルPC |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 820.3Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社アルゴシステム (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

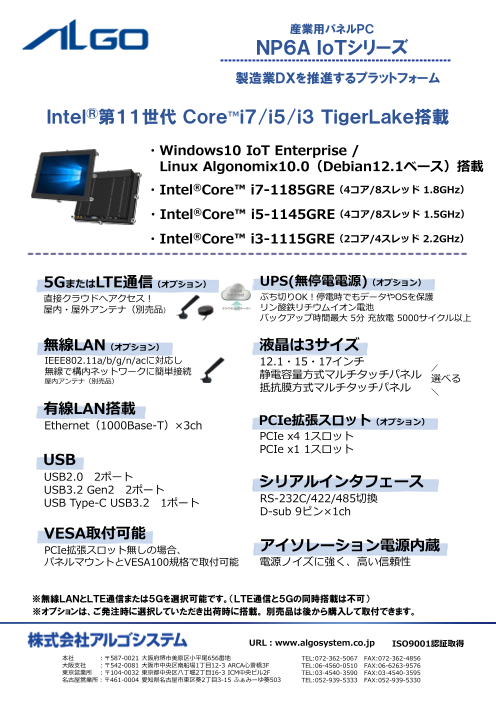

Page1
スライド番号 1
産業用パネルＰＣ
ＮＰ６Ａ ＩｏＴシリーズ
製造業ＤＸを推進するプラットフォーム
Ｉｎｔｅｌ®第１１世代 Ｃｏｒｅ ｉ７/ｉ５/ｉ３ ＴｉｇｅｒＬａｋｅ搭載
・Windows10 IoT Enterprise /
Linux Algonomix10.0（Debian12.1ベース）搭載
・Intel®Core i7-1185GRE（4コア/8スレッド 1.8GHz）
・Intel®Core i5-1145GRE（4コア/8スレッド 1.5GHz）
・Intel®Core i3-1115GRE（2コア/4スレッド 2.2GHz）
5GまたはLTE通信（オプション） UPS(無停電電源)（オプション）
直接クラウドへアクセス！ ぶち切りOK！停電時でもデータやOSを保護
屋内・屋外アンテナ（別売品） リン酸鉄リチウムイオン電池
バックアップ時間最大 5分 充放電 5000サイクル以上
無線LAN（オプション） 液晶は3サイズ
IEEE802.11a/b/g/n/acに対応し 12.1・15・17インチ
無線で構内ネットワークに簡単接続 静電容量方式マルチタッチパネル
屋内アンテナ（別売品） 選べる
抵抗膜方式マルチタッチパネル
有線LAN搭載
Ethernet（1000Base-T）×3ch PCIe拡張スロット（オプション）
PCIe x4 1スロット
PCIe x1 1スロット
USB
USB2.0 2ポート
USB3.2 Gen2 2ポート シリアルインタフェース
USB Type-C USB3.2 1ポート RS-232C/422/485切換
D-sub 9ピン×1ch
VESA取付可能
PCIe拡張スロット無しの場合、 アイソレーション電源内蔵
パネルマウントとVESA100規格で取付可能 電源ノイズに強く、高い信頼性
※無線ＬＡＮとＬＴＥ通信または５Ｇを選択可能です。（ＬＴＥ通信と５Ｇの同時搭載は不可）
※オプションは、ご発注時に選択していただき出荷時に搭載。 別売品は後から購入して取付できます。
URL：www.algosystem.co.jp ISO9001認証取得
本社 ：〒587-0021 大阪府堺市美原区小平尾656番地 TEL:072-362-5067 FAX:072-362-4856
大阪支社 ：〒542-0081 大阪市中央区南船場1丁目12-3 ARCA心斎橋3F TEL:06-4560-0510 FAX:06-6263-9576
東京営業所 ：〒104-0032 東京都中央区八丁堀2丁目16-3 ICM中央ビル2F TEL:03-4540-3590 FAX:03-4540-3595
名古屋営業所：〒461-0004 愛知県名古屋市東区葵2丁目3-15 ふぁみーゆ葵503 TEL:052-939-5333 FAX:052-939-5330
Page2
スライド番号 2
NP6A-121AN NP6A-121AS NP6A-150AN NP6A-150AS NP6A-170AN NP6A-170AS
製品型式 NP6A-121BN NP6A-121BS NP6A-150BN NP6A-150BS NP6A-170BN NP6A-170BS
NP6A-121CN NP6A-121CS NP6A-150CN NP6A-150CS NP6A-170CN NP6A-170CS
OS Windows 10 IoT Enterprise LTSC 2021 64bit / Linux Algonomix10.0 64bit（Debian12.1ベース）
NP6A-1xxAx Intel® Core™ i7-1185GRE （1.8GHz/Quad Core/15W）
CPU NP6A-1xxBx Intel® Core™ i5-1145GRE （1.5GHz/Quad Core/15W）
NP6A-1xxCx Intel® Core™ i3-1115GRE（2.2GHz/Dual Core/15W）
メインメモリ DDR4-3200 SO-DIMM 8GByte / 16GByte / 32GByteから選択可能
BIOS Phoenix BIOS
M.2 2242 Key B SATA SSD 3DTLC 128GByte / 3DTLC 256GByte / 3DTLC 512GByte / pSLC 40GByte / pSLC 80GByte / pSLC
メインストレージ
160GByteから選択可能
サブストレージ M.2 2242 Key B SATA SSD 空きスロット 選択可能（別売品）
UPS（オプション） リン酸鉄リチウムイオン電池 バックアップ時間5分
バックアップ電池 BR系円筒型リチウム電池（寿命10年以上）
サイズ 12.1インチ 15インチ 17インチ
駆動方式 TFT方式
最大表示色 1677万色
LCD
標準 480cd/㎡ 280cd/㎡ 640cd/㎡
輝度（※1）
最大 600cd/㎡ 350cd/㎡ 800cd/㎡
解像度［ドット］ 1024×768 1280×1024
4線式抵抗膜 静電容量方式 4線式抵抗膜 静電容量方式 4線式抵抗膜 静電容量方式
検出方式
マルチタッチ マルチタッチ マルチタッチ マルチタッチ マルチタッチ マルチタッチ
タッチパネル
タッチ点数 2点 10点 2点 10点 2点 10点
耐久性 1000万回以上 - 1000万回以上 - 1000万回以上 -
HDMI HDMI×1ch 最大4096ドット×2160ドット（4K） HDCP2.3対応
映像出力
USB Type-C USB Type-C×1ch 最大4096ドット×2160ドット（4K） HDCP2.3対応
オーディオ 外部音声出力用3.5mmステレオミニジャック
USB（※2） USB3.2 Gen2 2 ポート、USB2.0 2 ポート、USB Type-C 1 ポート（3.2/2.0 対応）
有線LAN IEEE802.3ab（1000Base-T）/ IEEE802.3u（100Base-TX）/ IEEE802.3i（10Base-T）×3ch
無線LAN（オプション） IEEE802.11a/b/g/n/ac
LTE通信モジュール（オプション）（※3）（※4） ドコモ回線 (5Gと同時搭載不可）
5G通信モジュール（オプション）（※3）（※4） ドコモ回線 (LTEと同時搭載不可）
PCI Express x4 1スロット / PCI Express x1 1スロット
PCI Express 拡張スロット（オプション）
供給電力は25W（12V/2.1A, 3.3V/3A） 2スロット合計が25W以下であること
汎用入出力 入力6点/出力4点（ソフト設定によりIN0はリセット、IN1は割込入力、DIPスイッチ設定によりIN2は外部POWERスイッチとして使用可能）
シリアルインタフェース RS-232C/422/485切換 D-Sub9ピン×1ch （RS-232Cのみ制御信号RTS/CTSあり） （1200～115200bps）
ウォッチドッグタイマ、温度監視機能、S.M.A.R.T.読出し、停電検出
RAS機能
高性能RTC（Wake on RTC対応、±10秒/月（※5））、バックアップ電池低下検出
定格電圧 DC24V
電圧許容範囲 DC20.4～26.4V
電源
消費電力（※6） 63.5W以下 60.3W以下 70.7W以下
ステータスLED（POWER） ブルー
1ポート USB2.0 最大500mA（2.5W） / USB3.2 最大900mA（4.5W） / USB Type-C 最大1.5A（7.5W）
供給電流 USB
トータル 最大2.3A（11.5W）
使用周囲温度 0～50℃
保存周囲温度 -20～60℃
物理的環境 （バッテリ容量減少率80%以下） （保管期間730日以内）
使用周囲湿度 10～90％RH（結露無きこと）
保存周囲湿度 10～90％RH（結露無きこと）
耐インパルスノイズ（電源間）（※7）
ノイズ電圧±1kV､ノイズ幅1µs､立上がり1ns､繰返し周波数16ms
（ノイズシミュレータによる）
ファーストトランジェントバースト（※7） IEC61000-4-4（レベル3）±2kV
電気的条件 耐静電気放電（※7） IEC61000-4-2（レベル3）±6kV（接触放電法）±8kV（気中放電法）
絶縁抵抗 充電部端子とI/O一括⇔FG間 DC500V絶縁抵抗計にて10MΩ以上
耐電圧 充電部端子とI/O一括⇔FG間 AC1000V 1分間 10mA以下
雷サージ IEC61000-4-5(レベル2) 8/20µs コンビネーション1kV
接地 機 能 接地：第 三 種接地（D 種 接地）
構造
冷却方法（※8） 自然空冷（取付方法指示による）
設置条件
外形寸法（※9） 296.8×235.4×50.9 360.4×286.3×56.5 392×324.4×58.5
(下段は拡張スロット搭載時） (296.8×235.4×100.5) (360.4×286.3×106） (392×324.4×108）
パネルカット寸法（※10） 286×224.5 347×273 378.5×311
約3.3kg 約4.4kg 約5.1kg
質量
拡張スロットオプション搭載時：約+1.2kg
（※1）輝度はLCD単体での数値です。実際の輝度はタッチパネルを通すため、記載の80％程度となります。出荷時は液晶の寿命を考慮して輝度設定を65％にしています。（※2）全てのUSB機
器の正常動作を保証するものではありません。（※3）通信サービスを利用される場合はSIMカードが別途必要です。（※4）全ての通信事業者との接続を保証するものではありません。株式会社
NTTドコモの通信網用SIM（弊社別売品）のみ接続を確認しています。（※5）保証値ではありません。（※6）USB機器などの周辺機器は未接続の状態での数値です。（※7）USBは対象外です。
（※8）拡張スロットオプション選択時、冷却ファン搭載モデルとなるため強制空冷となります。（※9）突起部及び取付金具は含みません。（W）×（H）×（D）表記（単位：mm）（※10）許容差は
+0.5/-0mmです。（W）×（H）表記（単位：mm）
●NP6A-121xN/xS（拡張無し） ●NP6A-121xN/xS（拡張有り）
単位（mm）
このカタログに記載された製品は、予告なしに仕様・機能・デザイン等を変更する場合がありますので、ご採用の際には最新の情報を弊社及び弊社製品取扱販売店
までお問い合わせください。掲載している会社名・製品名・ネットワーク名称等はそれぞれ各社・各団体の商標または登録商標です。 0710-202605A版
