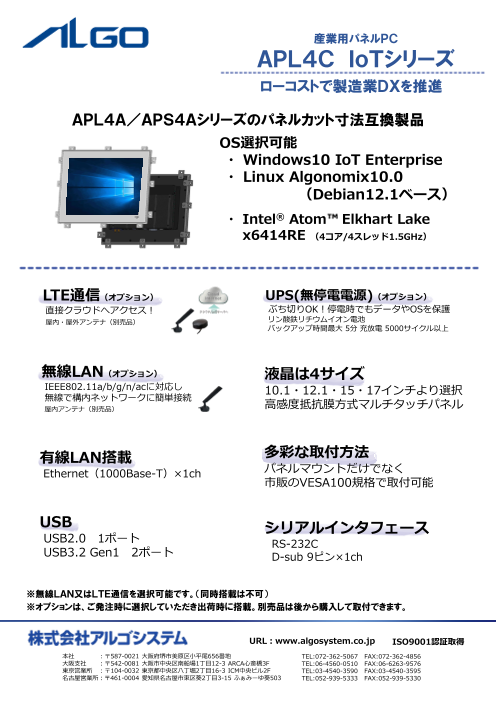

産業用パネルＰＣ
ＡＰＬ４Ｃ ＩｏＴシリーズ
ローコストで製造業ＤＸを推進
ＡＰＬ４Ａ／ＡＰＳ４Ａシリーズのパネルカット寸法互換製品
OS選択可能
・ Windows10 IoT Enterprise
・ Linux Algonomix10.0
（Debian12.1ベース）
・ Intel® Atom Elkhart Lake
x6414RE （4コア/4スレッド1.5GHz）
LTE通信（オプション） UPS(無停電電源)（オプション）
直接クラウドへアクセス！ ぶち切りOK！停電時でもデータやOSを保護
屋内・屋外アンテナ（別売品） リン酸鉄リチウムイオン電池
バックアップ時間最大 5分 充放電 5000サイクル以上
無線LAN（オプション） 液晶は4サイズ
IEEE802.11a/b/g/n/acに対応し
無線で構内ネットワークに簡単接続 10.1・12.1・15・17インチより選択
屋内アンテナ（別売品） 高感度抵抗膜方式マルチタッチパネル
有線LAN搭載 多彩な取付方法
Ethernet（1000Base-T）×1ch パネルマウントだけでなく
市販のVESA100規格で取付可能
USB シリアルインタフェース
USB2.0 1ポート RS-232C
USB3.2 Gen1 2ポート D-sub 9ピン×1ch
※無線ＬＡＮ又はＬＴＥ通信を選択可能です。（同時搭載は不可）
※オプションは、ご発注時に選択していただき出荷時に搭載。別売品は後から購入して取付できます。
URL：www.algosystem.co.jp ISO9001認証取得
本社 ：〒587-0021 大阪府堺市美原区小平尾656番地 TEL:072-362-5067 FAX:072-362-4856
大阪支社 ：〒542-0081 大阪市中央区南船場1丁目12-3 ARCA心斎橋3F TEL:06-4560-0510 FAX:06-6263-9576
東京営業所 ：〒104-0032 東京都中央区八丁堀2丁目16-3 ICM中央ビル2F TEL:03-4540-3590 FAX:03-4540-3595
名古屋営業所：〒461-0004 愛知県名古屋市東区葵2丁目3-15 ふぁみーゆ葵503 TEL:052-939-5333 FAX:052-939-5330
製品型式 APL4C-101BN APL4C-121BN APL4C-150BN APL4C-170BN
OS Windows 10 IoT Enterprise LTSC 2021 64bit / Linux Algonomix10.0 64bit（Debian12.1ベース）
CPU Intel® Atom™ x6414RE（1.5GHz Quad Core 9W）
メインメモリ DDR4-3200 SO-DIMM 4GByte / 8GByte / 16GByte / 32GByte から選択可能
BIOS Phoenix BIOS
M.2 2242 Key B SATA SSD 3DTLC 128GByte / 3DTLC 256GByte / 3DTLC 512GByte / pSLC 32GByte / pSLC 80GByte / pSLC 160GByte
メインストレージ
から選択可能
サブストレージ M.2 2242 Key B SATA SSD 空きスロット 選択可能（別売品）
UPS リン酸鉄リチウムイオン電池 バックアップ時間5分
バックアップ電池 BR系円筒型リチウム電池（寿命10年以上）
サイズ 10.1インチワイド 12.1インチ 15インチ 17インチ
駆動方式 TFT方式
最大表示色 1677万色
LCD
標準 400cd/㎡ 480cd/㎡ 280cd/㎡ 640cd/㎡
輝度（※1）
最大 500cd/㎡ 600cd/㎡ 350cd/㎡ 800cd/㎡
解像度［ドット］ 1280×800 1024×768 1280×1024
検出方式 高感度抵抗膜マルチタッチ
タッチパネル タッチ点数 2点
耐久性 1000万回以上
オーディオ 外部音声出力用3.5mmステレオミニジャック
USB（※2） USB3.2 Gen1を2ポート、USB2.0を1ポート
有線LAN IEEE802.3ab（1000Base-T）/ IEEE802.3u（100Base-TX）/ IEEE802.3i（10Base-T）×1ch
無線LAN（オプション） IEEE802.11a/b/g/n/ac
LTE（オプション）（※3）（※4） LTE FDD Cat1 LTE （ドコモ回線）
汎用入出力 入力6点/出力4点（ソフト設定によりIN0はリセット、IN1は割込入力、DIPスイッチ設定によりIN2は外部POWERスイッチとして使用可能）
シリアルインタフェース RS-232C 非絶縁型D-Sub9ピン×1ch（TXD/RXD/RTS/CTS、1200～115200bps）
ウォッチドッグタイマ、温度監視機能、S.M.A.R.T.読出し、停電検出
RAS機能
高性能RTC（Wake on RTC対応、±10秒/月（※5））、バックアップ電池低下検出
定格電圧 DC24V
電圧許容範囲 DC20.4～26.4V
電源
消費電力（※6） 29W以下 38.3W以下 37.5W以下 40.4W以下
ステータスLED（POWER） ブルー
1ポート USB2.0 最大500mA（2.5W） / USB3.2 最大900mA（4.5W）
供給電流 USB
トータル 最大2.3A(11.5W)
使用周囲温度 0～50℃
保存周囲温度 -20～60℃
物理的環境 （バッテリ容量減少率80%以下） (保管期間730日以内)
使用周囲湿度 10～90％RH（結露無きこと）
保存周囲湿度 10～90％RH（結露無きこと）
耐インパルスノイズ（電源間）（※7）
ノイズ電圧±1kV､ノイズ幅1μs､立上がり1ns､繰返し周波数16ms
（ノイズシミュレータによる）
電気的条件
ファーストトランジェントバースト（※7） IEC61000-4-4（レベル3） ±2kV
耐静電気放電（※7） IEC61000-4-2（レベル3） ±6kV（接触放電法） ±8kV（気中放電法）
接地 機能接地：第三種接地（D種接地）
構造 保護構造 ： フロントパネルIP65 / 形状 ： 一体型 / 取付方法 ： パネル埋込み取付、VESA取付（100×100）
設置条件 冷却方法 自然空冷（取付方法指示による）
外形寸法（※8） 285.5×205×47.5 312×246×48.5 370×300×52.8 404×338×60.8
パネルカット寸法（※9） 274.5×194 301.5×235.5 357×287 392×326
質量 約2.3kg 約2.6kg 約3.7kg 約4.5kg
（※1）輝度はLCD単体での数値です。実際の輝度はタッチパネルを通すため、記載の80％程度となります。出荷時は液晶の寿命を考慮して輝度設定を65％にしています。（※2）全てのUSB機器の正常動
作を保証するものではありません。（※3）通信サービスを利用される場合はSIMカードが別途必要です。（※4）全ての通信事業者との接続を保証するものではありません。株式会社NTTドコモの通信網用
SIM（弊社別売品）のみ接続を確認しています。（※5）保証値ではありません。（※6）USB機器、汎用入出力は未接続の状態での数値です。（※7）USBは対象外です。（※8）突起部及び取付金具は含み
ません。（W）×（H）×（D）表記（単位：mm）（※9）許容差は+0.5/-0mmです。（W）×（H）表記（単位：mm）
●APL4C-101BN
単位（mm）
