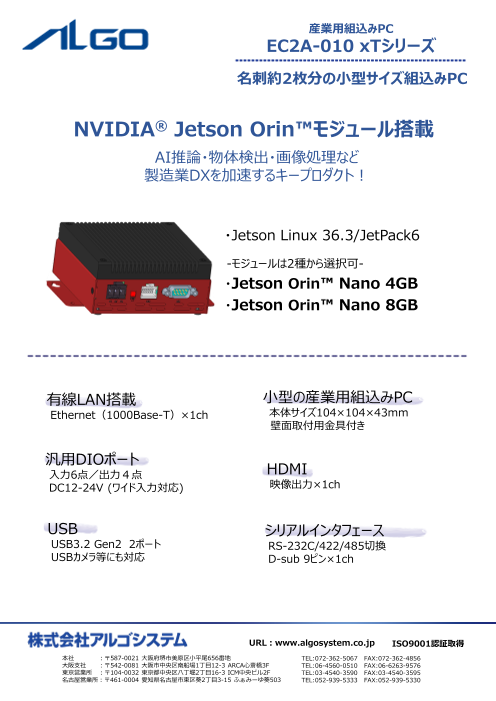

産業用組込みPC
EC2A-010 xTシリーズ
名刺約2枚分の小型サイズ組込みPC
NVIDIA® Jetson Orin モジュール搭載
AI推論・物体検出・画像処理など
製造業DXを加速するキープロダクト！
・Jetson Linux 36.3/JetPack6
-モジュールは2種から選択可-
・Jetson Orin Nano 4GB
・Jetson Orin Nano 8GB
有線LAN搭載 小型の産業用組込みPC
Ethernet（1000Base-T）×1ch 本体サイズ104×104×43mm
壁面取付用金具付き
汎用DIOポート
入力6点／出力４点 HDMI
DC12-24V (ワイド入力対応) 映像出力×1ch
USB シリアルインタフェース
USB3.2 Gen2 2ポート RS-232C/422/485切換
USBカメラ等にも対応 D-sub 9ピン×1ch
URL：www.algosystem.co.jp ISO9001認証取得
本社 ：〒587-0021 大阪府堺市美原区小平尾656番地 TEL:072-362-5067 FAX:072-362-4856
大阪支社 ：〒542-0081 大阪市中央区南船場1丁目12-3 ARCA心斎橋3F TEL:06-4560-0510 FAX:06-6263-9576
東京営業所 ：〒104-0032 東京都中央区八丁堀2丁目16-3 ICM中央ビル2F TEL:03-4540-3590 FAX:03-4540-3595
名古屋営業所：〒461-0004 愛知県名古屋市東区葵2丁目3-15 ふぁみーゆ葵503 TEL:052-939-5333 FAX:052-939-5330
製品型式 EC2A-010CT EC2A-010DT
SoM （System on Module） Je tson Or in™ Nano 8GB Je tson Or in™ Nano 4GB
OS Jetson Linux 36.3 /JetPack 6.0
CPU ARM Cortex-A78AE 1500MHz 6-Core
メモリ LPDDR5 SDRAM 128bit 2133MHz 8GByte LPDDR5 SDRAM 64bit 2133MHz 4GByte
GPU Ampere 625MHz 1024-Core Ampere 625MHz 512-Core
M.2 2242 Key M NVMe SSD 容量は以下から選択
メインストレージ
3DTLC 128GByte /3DTLC 256GByte /3DTLC 512GByte /pSLC 40GByte /pSLC 80GByte / pSLC 160GByte
映像出力 HDMI×1ch 最大3840ドット×2160ドット（4K） HDCP2.3対応
USB（※1） USB3.2 Gen2 2ポート
有線LAN IEEE802.3/u/ab/i（10Base-T/100Base-TX/1000Base-T）×1ch
汎用入出力 入力6点/出力4点
RS-232C/422/485 D-Sub9ピン×1ch
シリアルインタフェース
（RS-232Cのみ制御信号RTS/CTSあり） （1200～115200bps）
ウォッチドッグタイマ、停電検出、高性能RTC（Wake on RTC対応、±10秒/月）、
RAS機能
S.M.A.R.T.読出し(M.2 SSDに対して)、バックアップ電池低下検出
定格電圧 DC12-24V（ワイド入力対応）
電圧許容範囲 DC10.2～26.4V
電源 電源逆接続保護 DC26.4V逆接続にて破壊なし
消費電力 （※2） 21.5W以下 18.5W以下
ステータスLED（POWER） グリーン
使用周囲温度 -20℃～60℃
保存周囲温度 -20～60℃（保存期間730日以内）
物理的環境
使用周囲湿度 10～90％RH（結露無きこと）
保存周囲湿度 10～90％RH（結露無きこと）
耐インパルスノイズ（電源間）（※3） ノイズ電圧±1kV､ノイズ幅1µs､
（ノイズシミュレータによる） 立上がり1ns､繰返し周波数16ms
電気的条件
ファーストトランジェントバースト(※3) IEC61000-4-4（レベル3）±2kV
耐静電気放電（※3） IEC61000-4-2（レベル3）±6kV（接触放電法）±8kV（気中放電法）
接地 機能接地：第三種接地（D種接地）
構造 形状 ： 箱型 / 取付方法 ： 据置き・壁面取付
設置条件 冷却方法 自然空冷（取付方法指示による）
外形寸法（※4） 104×104×43
質量 約700g
（※1）全てのUSB機器の正常動作を保証するものではありません。（※2）USB機器などの周辺機器は未接続の状態での数値です。（※3）USBは対象外です。（※4）突起部及び
取付金具は含みません。（W）×（H）×（D）表記（単位：mm）
●外形寸法
・ EC2A-010xT
単位（mm）
●注文型式（例）
① ② ③ ④ ⑤ ⑥
E C 2 A - 0 1 0 D T - L 6 0 0 - P 1 1 0 8
① ： CPUモジュール ②③④ ： メインストレージ ⑤⑥ ： メモリ（CPUモジュールで決定）
C ： Jetson Orin™ Nano 8GB P11 ： M.2 3DTLC 128GByte 04 ： 4GByte（Orin Nano 4GBの場合）
D ： Jetson Orin™ Nano 4GB P12 ： M.2 3DTLC 256GByte 08 ： 8GByte（Orin Nano 8GBの場合）
P13 ： M.2 3DTLC 512GByte
P16 ： M.2 pSLC 40GByte
P17 ： M.2 pSLC 80GByte
P18 ： M.2 pSLC 160GByte
このカタログに記載された製品は、予告なしに仕様・機能・デザイン等を変更する場合がありますので、ご採用の際には最新の情報を弊社及び弊社製品取扱販売店まで
お問い合わせください。掲載している会社名・製品名・ネットワーク名称等はそれぞれ各社・各団体の商標または登録商標です。 0920-202506A版
