産業用パネルＰＣ

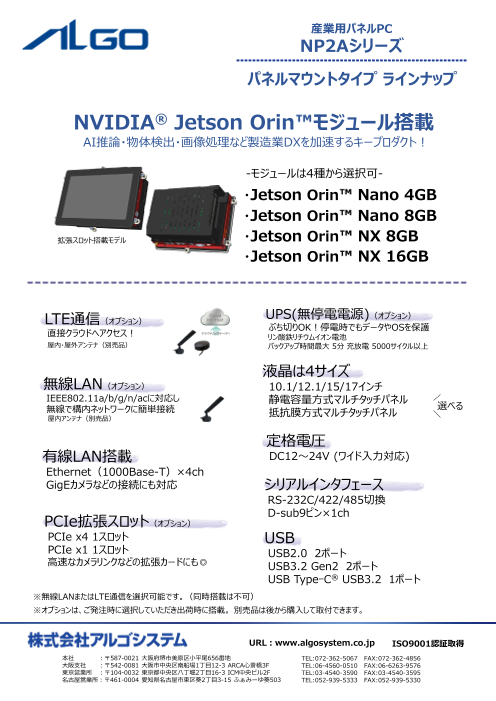

産業用パネルPC NP2Aシリーズ パネルマウントタイプ ラインナップ NVIDIA® Jetson Orin モジュール搭載 AI推論・物体検出・画像処理など製造業DXを加速するキープロダクト！ -モジュールは4種から選択可- ・Jetson Orin Nano 4GB ・Jetson Orin Nano 8GB 拡張スロット搭載モデル ・Jetson Orin NX 8GB ・Jetson Orin NX 16GB LTE通信（オプション） UPS(無停電電源)（オプション） 直接クラウドへアクセス！ ぶち切りOK！停電時でもデータやOSを保護 リン酸鉄リチウムイオン電池 屋内・屋外アンテナ（別売品） バックアップ時間最大 5分 充放電 5000サイクル以上 液晶は4サイズ 無線LAN（オプション） 10.1/12.1/15/17インチ IEEE802.11a/b/g/n/acに対応し 静電容量方式マルチタッチパネル 無線で構内ネットワークに簡単接続 抵抗膜方式マルチタッチパネル 選べる 屋内アンテナ（別売品） 定格電圧 有線LAN搭載 DC12～24V (ワイド入力対応) Ethernet（1000Base-T）×4ch GigEカメラなどの接続にも対応 シリアルインタフェース RS-232C/422/485切換 PCIe拡張スロット D-sub9ピン×1ch （オプション） PCIe x4 1スロット USB PCIe x1 1スロット USB2.0 2ポート 高速なカメラリンクなどの拡張カードにも◎ USB3.2 Gen2 2ポート USB TypeｰC® USB3.2 1ポート ※無線LANまたはLTE通信を選択可能です。（同時搭載は不可） ※オプションは、ご発注時に選択していただき出荷時に搭載。 別売品は後から購入して取付できます。 URL：www.algosystem.co.jp ISO9001認証取得 本社 ：〒587-0021 大阪府堺市美原区小平尾656番地 TEL:072-362-5067 FAX:072-362-4856 大阪支社 ：〒542-0081 大阪市中央区南船場1丁目12-3 ARCA心斎橋3F TEL:06-4560-0510 FAX:06-6263-9576 東京営業所 ：〒104-0032 東京都中央区八丁堀2丁目16-3 ICM中央ビル2F TEL:03-4540-3590 FAX:03-4540-3595 名古屋営業所：〒461-0004 愛知県名古屋市東区葵2丁目3-15 ふぁみーゆ葵503 TEL:052-939-5333 FAX:052-939-5330

製品型式 NP2A-101xN NP2A-101xS NP2A-121xN NP2A-121xS NP2A-150xN NP2A-150xS NP2A-170xN NP2A-170xS SoM （System on Module） Je tson Or in™ NX 16GB Je tson Or in™ NX 8GB Je tson Or in™ Nano 8GB Je tson Or in™ Nano 4GB 種類 ARM　Cortex-A78AE CPU 周波数 2GHz 1.5GHz コア数 8 6 種類 LPDDR5 SDRAM バス幅 128bit 64bit メモリ 周波数 3200MHz 2133MHz 容量 16GByte 8GByte 4GByte 世代 Ampere 周波数 918MHz 765MHｚ 625MHz CUDAコア 1024 512 GPU Tensorコア 32 16 OpenGL / CC 4.6 ES 3.2 / 8.7 NVENC 第8世代(H.264/H.265/AV1) (4K対応) なし NVDEC 第5世代(H.264/H.265/AV1/VP9) (8K対応) 第5世代(H.264/H.265/AV1/VP9) (4K対応) NVDLA 周波数 / コア数 614MHz / 2 610MHz / 1 - / 0 PVA 周波数 / コア数 700MHz / 1 - / 0 OS Jetson Linux 36.3 /JetPack 6.0 M.2 2242 Key M NVMe SSD　容量は以下から選択 メインストレージ 3DTLC 128GByte /3DTLC 256GByte /3DTLC 512GByte /pSLC 40GByte /pSLC 80GByte / pSLC 160GByte サブストレージ M.2 2242 Key M NVMe SSD 空きスロット 選択可能（別売品） SoMがNX 16GB → 上記製品型式のxがA（右記） NP2A-101AN NP2A-101AS NP2A-121AN NP2A-121AS NP2A-150AN NP2A-150AS NP2A-170AN NP2A-170AS SoMがNX 8GB 　 → 上記製品型式のxがB（右記） NP2A-101BN NP2A-101BS NP2A-121BN NP2A-121BS NP2A-150BN NP2A-150BS NP2A-170BN NP2A-170BS SoMがNano 8GB → 上記製品型式のxがC（右記） NP2A-101CN NP2A-101CS NP2A-121CN NP2A-121CS NP2A-150CN NP2A-150CS NP2A-170CN NP2A-170CS SoMがNano 4GB → 上記製品型式のxがD（右記） NP2A-101DN NP2A-101DS NP2A-121DN NP2A-121DS NP2A-150DN NP2A-150DS NP2A-170DN NP2A-170DS サイズ 10.1インチワイド 12.1インチ 15インチ 17インチ 駆動方式 TFT方式 最大表示色 1677万色 LCD 標準 400cd/㎡ 480cd/㎡ 280cd/㎡ 640cd/㎡ 輝度（※1） 最大 500cd/㎡ 600cd/㎡ 350cd/㎡ 800cd/㎡ 解像度［ドット］ 1280×800 1024×768 1280×1024 4線式抵抗膜 静電容量方式 4線式抵抗膜 静電容量方式 4線式抵抗膜 静電容量方式 4線式抵抗膜 静電容量方式 検出方式 マルチタッチ マルチタッチ マルチタッチ マルチタッチ マルチタッチ マルチタッチ マルチタッチ マルチタッチ タッチパネル タッチ点数 2点 10点 2点 10点 2点 10点 2点 10点 耐久性 1000万回以上 - 1000万回以上 - 1000万回以上 - 1000万回以上 - USB（※2） USB2.0を2ポート、USB3.2 Gen2を2ポート、USB Type-Cを1ポート（USB3.2 Gen2/USB2.0に対応）搭載 有線LAN IEEE802.3/u/ab/i (1000Base-T/100Base-TX /10Base-T)を4ポート搭載 汎用入出力 入力6点/出力4点　(DC12-24V絶縁) シリアルインタフェース RS-232C/422/485を1ch搭載（ソフトウェア設定により切換え選択） D-Sub9ピン×1ch（1200～115200bps） ウォッチドッグタイマ、温度監視(電源付近を測定)、高性能RTC(Wake on RTC機能搭載)、 RAS機能 S.M.A.R.T.読出し(M.2 SSDに対して)、停電検出、バックアップ電池低下検出 UPS機能（オプション） リン酸鉄リチウムイオン電池　最大動作時間5分 無線LAN（オプション） IEEE802.11a/b/g/n/ac（W56対応）（LTEと同時搭載不可） LTE通信（オプション）（※3）（※4） ドコモ回線（無線LANと同時搭載不可） PCI-e 拡張スロット（オプション） PCI-e x4スロットを1スロット（カード長167.65mmまで）、PCI-e x1スロットを1スロット（カード長同じ） 定格電圧 / 電圧許容範囲 DC12-24V（ワイド入力対応） /　DC10.2～26.4V 電源 電源逆接続保護 DC26.4V逆接続にて破壊無し 消費電力（※5） 41W 以下 55.4W 以下 52W 以下 56Ｗ 以下 ステータスLED（POWER） ブルー 使用周囲温度 / 保存周囲温度 0～50℃ / -20～60℃ 物理的環境 使用周囲湿度 / 保存周囲湿度 10～90％RH（結露無きこと） / 10～90％RH（結露無きこと） 耐インパルスノイズ（電源間）（※6） ノイズ電圧±1kV､ノイズ幅1µs､ 立上がり1ns､繰返し周波数16ms （ノイズシミュレータによる） 電気的条件 ファーストトランジェントバースト(※6) IEC61000-4-4（レベル3）±2kV 耐静電気放電（※6） IEC61000-4-2（レベル3）±6kV（接触放電法）±8kV（気中放電法） 接地 / 構造 機能接地：第三種接地（D種接地） / 保護構造 ： フロントパネルIP65 / 形状 ： 一体型 / 取付方法 ： パネル埋込み取付、VESA取付（100×100） 冷却方法 自然空冷（取付方法指示による） 設置条件 外形寸法（※7） 265×184×50.3 296.8×235.4×50.9 360.4×286.3×56.5 392×324.4×58.4 拡張スロット搭載時 265×184×100 296.8×235.4×100.5 360.4×286.3×106.1 392×324.4×108 パネルカット寸法（※8） 254×173 286×224.5 347×273 378.5×311 質量（拡張スロットオプション搭載時：約+1.2kg） 約2.3kg 約2.8kg 約3.7kg 約4.5kg （※1）輝度はLCD単体での数値です。実際の輝度はタッチパネルを通すため、記載の80％程度となります。出荷時は液晶の寿命を考慮して輝度設定を65％にしています。（※2）全てのUSB機器の正常動作を 保証するものではありません。（※3）通信サービスを利用される場合はSIMカードが別途必要です。（※4）全ての通信事業者との接続を保証するものではありません。株式会社NTTドコモの通信網用SIM（弊社 別売品）のみ接続を確認しています。（※5）USB機器等の周辺機器は未接続での数値です。記載しているのはNP2A-xxxDxの分となります。その他はマニュアルをご参照ください。（※6）USBは対象外です。（※ 7）突起部及び取付金具は含みません。（W）×（H）×（D）表記（単位：mm）（※8）許容差は+0.5/-0mmです。（W）×（H）表記（単位：mm） ●外形寸法 ・ NP2A-101AN（拡張有り） 単位（mm） このカタログに記載された製品は、予告なしに仕様・機能・デザイン等を変更する場合がありますので、ご採用の際には最新の情報を弊社及び弊社製品取扱販売店まで お問い合わせください。掲載している会社名・製品名・ネットワーク名称等はそれぞれ各社・各団体の商標または登録商標です。 0910-202506A版
