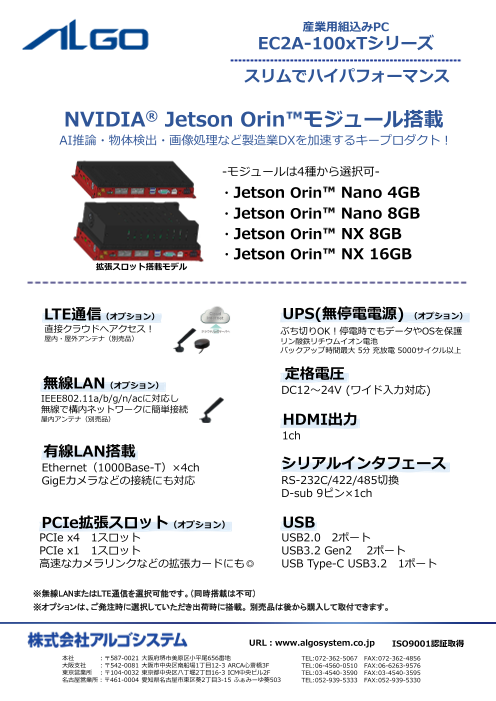

産業用組込みPC
EC2A-100xTシリーズ
スリムでハイパフォーマンス
NVIDIA® Jetson Orin モジュール搭載
AI推論・物体検出・画像処理など製造業DXを加速するキープロダクト！
‐モジュールは4種から選択可‐
・Jetson Orin Nano 4GB
・Jetson Orin Nano 8GB
・Jetson Orin NX 8GB
・Jetson Orin NX 16GB
拡張スロット搭載モデル
LTE通信（オプション） UPS(無停電電源) （オプション）
直接クラウドへアクセス！ ぶち切りOK！停電時でもデータやOSを保護
屋内・屋外アンテナ（別売品） リン酸鉄リチウムイオン電池
バックアップ時間最大 5分 充放電 5000サイクル以上
無線LAN 定格電圧
（オプション） DC12～24V (ワイド入力対応)
IEEE802.11a/b/g/n/acに対応し
無線で構内ネットワークに簡単接続
屋内アンテナ（別売品） HDMI出力
1ch
有線LAN搭載
Ethernet（1000Base‐T）×4ch シリアルインタフェース
GigEカメラなどの接続にも対応 RS‐232C/422/485切換
D‐sub 9ピン×1ch
PCIe拡張スロット（オプション） USB
PCIe x4 1スロット USB2.0 2ポート
PCIe x1 1スロット USB3.2 Gen2 2ポート
高速なカメラリンクなどの拡張カードにも◎ USB Type‐C USB3.2 1ポート
※無線LANまたはLTE通信を選択可能です。（同時搭載は不可）
※オプションは、ご発注時に選択していただき出荷時に搭載。 別売品は後から購入して取付できます。
URL：www.algosystem.co.jp ISO9001認証取得
本社 ：〒587‐0021 大阪府堺市美原区小平尾656番地 TEL:072‐362‐5067 FAX:072‐362‐4856
大阪支社 ：〒542‐0081 大阪市中央区南船場1丁目12‐3 ARCA心斎橋3F TEL:06‐4560‐0510 FAX:06‐6263‐9576
東京営業所 ：〒104‐0032 東京都中央区八丁堀2丁目16‐3 ICM中央ビル2F TEL:03‐4540‐3590 FAX:03‐4540‐3595
名古屋営業所：〒461‐0004 愛知県名古屋市東区葵2丁目3‐15 ふぁみーゆ葵503 TEL:052‐939‐5333 FAX:052‐939‐5330
製品型式 EC2A-100AT EC2A-100BT EC2A-100CT EC2A-100DT
SoM （System on Module） Je tson Or in™ NX 16GB Je tson Or in™ NX 8GB Je tson Or in™ Nano 8GB Je tson Or in™ Nano 4GB
種類 ARM Cortex-A78AE
CPU 周波数 2GHz 1.5GHz
コア数 8 6
種類 LPDDR5 SDRAM
バス幅 128bit 64bit
メモリ
周波数 3200MHz 2133MHz
容量 16GByte 8GByte 4GByte
世代 Ampere
周波数 918MHz 765MHｚ 625MHz
CUDAコア 1024 512
GPU Tensorコア 32 16
OpenGL / CC 4.6 ES 3.2 / 8.7
NVENC 第8世代(H.264/H.265/AV1) (4K対応) なし
NVDEC 第5世代(H.264/H.265/AV1/VP9) (8K対応) 第5世代(H.264/H.265/AV1/VP9) (4K対応)
NVDLA 周波数 / コア数 614MHz / 2 610MHz / 1 - / 0
PVA 周波数 / コア数 700MHz / 1 - / 0
OS Jetson Linux 36.3 / Jetpack 6.0
M.2 2242 Key M NVMe SSD 容量は以下から選択
メインストレージ
3DTLC 128GByte /3DTLC 256GByte /3DTLC 512GByte /pSLC 40GByte /pSLC 80GByte / pSLC 160GByte
サブストレージ M.2 2242 Key M NVMe SSD 空きスロット 選択可能（別売品）
映像出力 HDMI×1ch 最大3840×2160ドット（4K） HDCP2.3対応
USB（※2） USB2.0を2ポート、USB3.2 Gen2を2ポート、USB Type-Cを1ポート（USB3.2 Gen2/USB2.0に対応）搭載
有線LAN IEEE802.3/u/ab/i (1000Base-T/100Base-TX /10Base-T)を4ch搭載
汎用入出力 入力6点/出力4点 (DC12-24V絶縁)
シリアルインタフェース RS-232C/422/485を1ch搭載（ソフトウェア設定により切換え選択） D-Sub9ピン×1ch（1200～115200bps）
ウォッチドッグタイマ、温度監視(電源付近を測定)、高性能RTC(Wake on RTC機能搭載)、
RAS機能
S.M.A.R.T.読出し(M.2 SSDに対して)、停電検出、バックアップ電池低下検出
UPS機能（オプション） リン酸鉄リチウムイオン電池 最大動作時間5分
無線LAN（オプション） IEEE802.11a/b/g/n/ac（W56対応）（LTEと同時搭載不可）
LTE通信（オプション）（※3）（※4） ドコモ回線（無線LANと同時搭載不可）
PCI-e 拡張スロット（オプション） PCI-e x4スロットを1スロット（カード長167.65mmまで）、PCI-e x1スロットを1スロット（カード長同じ）
定格電圧 / 電圧許容範囲 DC12-24V（ワイド入力対応） / DC10.2～26.4V
電源 電源逆接続保護 DC26.4Vの逆接続にて破壊無し
消費電力（※5） 64W以下 54W以下 45W以下 41W以下
ステータスLED（POWER） グリーン
使用周囲温度 / 保存周囲温度 0～50℃ / -20～60℃（保存期間730日以内）
物理的環境
使用周囲湿度 / 保存周囲湿度 10～90％RH（結露無きこと） / 10～90％RH（結露無きこと）
耐インパルスノイズ（電源間）（※6） ノイズ電圧±1kV､ノイズ幅1µs､ 立上がり1ns､繰返し周波数16ms （ノイズシミュレータによる）
電気的条件 ファーストトランジェントバースト(※6) IEC61000-4-4（レベル3）±2kV
耐静電気放電（※6） IEC61000-4-2（レベル3）±6kV（接触放電法）±8kV（気中放電法）
設地 機能接地：第三種接地（D種接地）
構造 形状：箱型 取付方法 ： 据置き・壁面取付
設置条件
冷却方法 自然空冷（取付方法指示による）
外形寸法（※7）/拡張スロット搭載時 271.8×162×40.9 / 271.8×162×90.5
質量（拡張スロットオプション搭載時：約+1.2kg） 約2.0kg
（※1）輝度はLCD単体での数値です。実際の輝度はタッチパネルを通すため、記載の80％程度となります。出荷時は液晶の寿命を考慮して輝度設定を65％にしています。（※2）全てのUSB機器の正常動作を
保証するものではありません。（※3）通信サービスを利用される場合はSIMカードが別途必要です。（※4）全ての通信事業者との接続を保証するものではありません。株式会社NTTドコモの通信網用SIM（弊社
別売品）のみ接続を確認しています。（※5）USB機器等の周辺機器は未接続での数値です。（※6）USBは対象外です。（※7）突起部及び取付金具は含みません。（W）×（H）×（D）表記（単位：mm）
● 外形寸法
・ EC2A‐100AT（拡張有り）
単位（mm）
● 注文型式（例）
① ② ③ ④ ④ ④ ⑤ ⑤
E C 2 A - 1 0 0 B T - L 6 0 2 - P 1 1 0 8
① Jetson Orin™モジュール ② 拡張スロット・UPS ③ 出荷時オプション ④ メインストレージ ⑤ メモリ（Jetson Orin™モジュールにより決定）
A ： Jetson OrinTM NX 16GB 0 ： なし 0 ： 出荷時オプションなし P11 ： M.2 3DTLC 128GByte 04 ： 4GByte（Orin Nano 4GB選択時）
B ： Jetson OrinTM NX 8GB Z ： 拡張スロット 1 ： 無線LAN P12 ： M.2 3DTLC 256GByte 08 ： 8GByte（Orin Nano 8GB / Orin NX 8GB選択時）
C ： Jetson OrinTM Nano 8GB U ： UPS 2 ： LTE P13 ： M.2 3DTLC 512GByte 16 ： 16GByte（Orin NX 16GB選択時）
D ： Jetson OrinTM Nano 4GB V ： 拡張スロット+UPS P16 ： M.2 pSLC 40GByte
P17 ： M.2 pSLC 80GByte
P18 ： M.2 pSLC 160GByte
このカタログに記載された製品は、予告なしに仕様・機能・デザイン等を変更する場合がありますので、ご採用の際には最新の情報を弊社及び弊社製品取扱販売店まで
お問い合わせください。掲載している会社名・製品名・ネットワーク名称等はそれぞれ各社・各団体の商標または登録商標です。 0930‐202512A版
