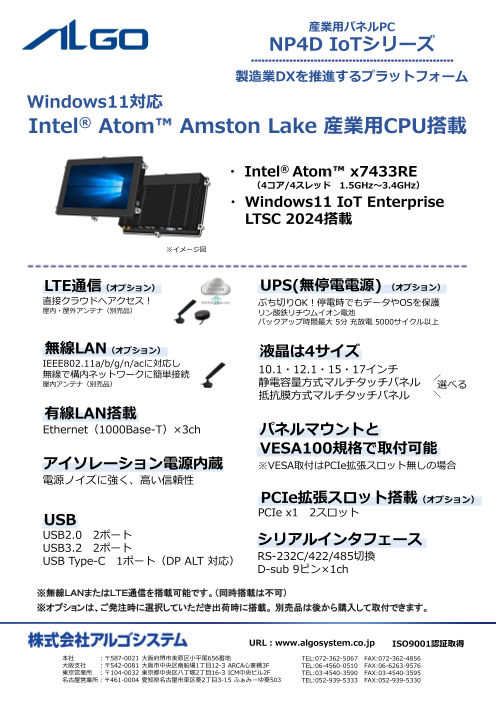

産業用パネルPC
NP4D IoTシリーズ
製造業DXを推進するプラットフォーム
Windows11対応
Intel® Atom Amston Lake 産業用CPU搭載
・ Intel® Atom x7433RE
（4コア/4スレッド 1.5GHz～3.4GHz）
・ Windows11 IoT Enterprise
LTSC 2024搭載
※イメージ図
LTE通信（オプション） UPS(無停電電源) （オプション）
直接クラウドへアクセス! ぶち切りOK!停電時でもデータやOSを保護
屋内・屋外アンテナ（別売品） リン酸鉄リチウムイオン電池
バックアップ時間最大 5分 充放電 5000サイクル以上
無線LAN（オプション） 液晶は4サイズ
IEEE802.11a/b/g/n/acに対応し
無線で構内ネットワークに簡単接続 10.1・12.1・15・17インチ
屋内アンテナ（別売品） 静電容量方式マルチタッチパネル 選べる
抵抗膜方式マルチタッチパネル
有線LAN搭載
Ethernet（1000Base-T）×3ch パネルマウントと
VESA100規格で取付可能
アイソレーション電源内蔵 ※VESA取付はPCIe拡張スロット無しの場合
電源ノイズに強く、高い信頼性
PCIe拡張スロット搭載（オプション）
USB PCIe x1 2スロット
USB2.0 2ポート
USB3.2 2ポート シリアルインタフェース
USB Type-C 1ポート（DP ALT 対応） RS-232C/422/485切換
D-sub 9ピン×1ch
※無線ＬＡＮまたはＬＴＥ通信を搭載可能です。（同時搭載は不可）
※オプションは、ご発注時に選択していただき出荷時に搭載。 別売品は後から購入して取付できます。
URL:www.algosystem.co.jp ISO9001認証取得
本社 :〒587-0021 大阪府堺市美原区小平尾656番地 TEL:072-362-5067 FAX:072-362-4856
大阪支社 :〒542-0081 大阪市中央区南船場1丁目12-3 ARCA心斎橋3F TEL:06-4560-0510 FAX:06-6263-9576
東京営業所 :〒104-0032 東京都中央区八丁堀2丁目16-3 ICM中央ビル2F TEL:03-4540-3590 FAX:03-4540-3595
名古屋営業所:〒461-0004 愛知県名古屋市東区葵2丁目3-15 ふぁみーゆ葵503 TEL:052-939-5333 FAX:052-939-5330
製品型式 NP4D-101BN NP4D-101BS NP4D-121BN NP4D-121BS NP4D-150BN NP4D-150BS NP4D-170BN NP4D-170BS
OS Windows11 IoT Enterprise LTSC 2024 64bit / Linux Algonomix
CPU Intel® Atom™ x7433RE（1.5GHz～3.4GHz Quad Core 9W）
メインメモリ DDR5-4800 SO-DIMM 8GByte / 16GByte から選択可能
BIOS Phoenix BIOS
M.2 2242 Key B SATA SSD 3DTLC 128GByte / 3DTLC 256GByte / 3DTLC 512GByte / pSLC 40GByte / pSLC 80GByte / pSLC 160GByte
メインストレージ
から選択可能
サブストレージ M.2 2242 Key B SATA SSD 空きスロット 選択可能（別売品）
UPS リン酸鉄リチウムイオン電池 バックアップ時間5分
バックアップ電池 BR系円筒型リチウム電池（寿命10年以上）
サイズ 10.1インチワイド 12.1インチ 15インチ 17インチ
駆動方式 TFT方式
最大表示色 1677万色
LCD
標準 400cd/㎡ 480cd/㎡ 280cd/㎡ 640cd/㎡
輝度（※1）
最大 500cd/㎡ 600cd/㎡ 350cd/㎡ 800cd/㎡
解像度［ドット］ 1280×800 1024×768 1280×1024
4線式抵抗膜 静電容量方式 4線式抵抗膜 静電容量方式 4線式抵抗膜 静電容量方式 4線式抵抗膜 静電容量方式
検出方式
マルチタッチ マルチタッチ マルチタッチ マルチタッチ マルチタッチ マルチタッチ マルチタッチ マルチタッチ
タッチパネル
タッチ点数 2点 10点 2点 10点 2点 10点 2点 10点
耐久性 1000万回以上 - 1000万回以上 - 1000万回以上 - 1000万回以上 -
映像出力 HDMI×1ch、USB Type-C×1ch 最大4096ドット×2160ドット（4K） HDCP2.3対応
オーディオ 外部音声出力用3.5mmステレオミニジャック、4極（CITA）マイク
USB（※2） USB3.2 を2ポート、USB2.0を2ポート 、USB Type-Cを1ポート（3.2/2.0 対応）
有線LAN IEEE802.3ab（1000Base-T）/ IEEE802.3u（100Base-TX）/ IEEE802.3i（10Base-T）×3ch
無線LAN（オプション） IEEE802.11a/b/g/n/ac
LTE（オプション）（※3）（※4） LTE FDD Cat1 LTE （ドコモ回線）
PCI Express x1 2スロット
PCI Express 拡張スロット（オプション）
供給電力は25W（12V/2.1A, 3.3V/3A） 2スロット合計が25W以下であること
汎用入出力 入力6点/出力4点（ソフト設定によりIN0はリセット、IN1は割込入力、DIPスイッチ設定によりIN2は外部POWERスイッチとして使用可能）
シリアルインタフェース RS-232C/422/485切換 D-Sub9ピン×1ch （RS-232Cのみ制御信号RTS/CTSあり） （1200～115200bps）
ウォッチドッグタイマ、温度監視機能、S.M.A.R.T.読出し、停電検出
RAS機能
高性能RTC（Wake on RTC対応、±10秒/月（※5））、バックアップ電池低下検出
定格電圧 DC24V
電圧許容範囲 DC20.4～26.4V
電源
消費電力（※6） TBD TBD TBD TBD
ステータスLED（POWER） ブルー
1ポート USB2.0 最大500mA（2.5W） / USB3.2 最大900mA（4.5W） / USB Type-C 最大3A（15W）
供給電流 USB
トータル 最大3A（15W）
使用周囲温度 0～50℃
保存周囲温度 -20～60℃
物理的環境 （バッテリ容量減少率80%以下） （保管期間730日以内）
使用周囲湿度 10～90％RH（結露無きこと）
保存周囲湿度 10～90％RH（結露無きこと）
耐インパルスノイズ（電源間）（※7）
ノイズ電圧±1kV､ノイズ幅1μs､立上がり1ns､繰返し周波数16ms
（ノイズシミュレータによる）
電気的条件 ファーストトランジェントバースト（※7） IEC61000-4-4（レベル3） ±2kV
耐静電気放電（※7） IEC61000-4-2（レベル3）±6kV（接触放電法）±8kV（気中放電法）
絶縁抵抗 充電部端子とI/O一括⇔FG間 DC500V絶縁抵抗計にて10MΩ以上
耐電圧 充電部端子とI/O一括⇔FG間 AC1000V 1分間 10mA以下
接地 保護構造 ： フロントパネルIP65 / 形機状能 ： 接一地体：型第 /三 種取接付地方（法D 種： 接パ地ネ）ル埋込み取付、VESA取付（100×100）
構造
冷却方法（※8） 自然空冷（取付方法指示による）
設置条件
外形寸法（※9） 265×184×50.3 296.8×235.4×50.9 360.4×286.3×56.5 392×324.4×58.4
(下段は拡張スロット搭載時） （265×184×100） （296.8×235.4×100.5） （360.4×286.3×106） （392×324.4×108）
パネルカット寸法（※10） 254×173 286×224.5 347×273 378.5×311
約2.3kg 約2.7kg 約3.8kg 約4.6kg
質量
拡張スロットオプション搭載時：約+1.2kg
（※1）輝度はLCD単体での数値です。実際の輝度はタッチパネルを通すため、記載の80％程度となります。出荷時は液晶の寿命を考慮して輝度設定を65％にしています。（※2）全てのUSB機器の
正常動作を保証するものではありません。（※3）通信サービスを利用される場合はSIMカードが別途必要です。（※4）全ての通信事業者との接続を保証するものではありません。株式会社NTTドコモ
の通信網用SIM（弊社別売品）のみ接続を確認しています。（※5）保証値ではありません。（※6）USB機器などの周辺機器は未接続の状態での数値です。（※7）USBは対象外です。（※8）拡張スロッ
トオプション選択時、冷却ファン搭載モデルとなるため強制空冷となります。（※9）突起部及び取付金具は含みません。（W）×（H）×（D）表記（単位：mm）（※10）許容差は+0.5/-0mmです。（W）×（H）
表記（単位：mm）
●外形寸法 ※イメージ図
・NP4D-101Bx（拡張無し） ・NP4D-101Bx（拡張有り）
単位（mm）
