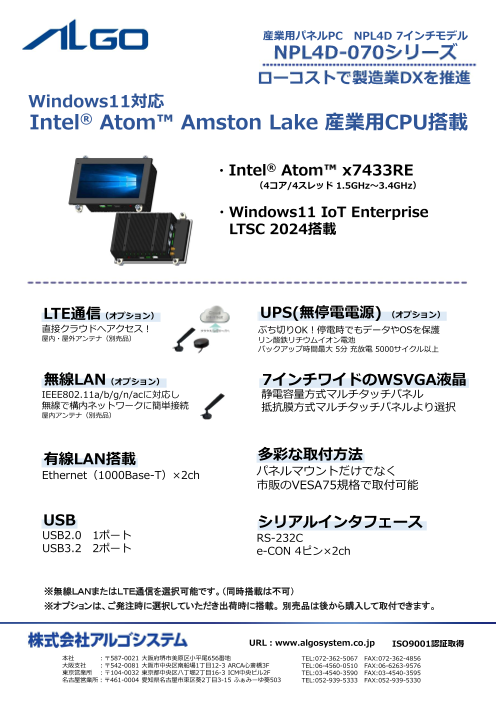

産業用パネルPC NPL4D 7インチモデル
NPL4D-070シリーズ
ローコストで製造業DXを推進
Windows11対応
Intel® Atom Amston Lake 産業用CPU搭載
・Intel® Atom x7433RE
（4コア/4スレッド 1.5GHz～3.4GHz）
・Windows11 IoT Enterprise
LTSC 2024搭載
LTE通信（オプション） UPS(無停電電源) （オプション）
直接クラウドへアクセス! ぶち切りOK!停電時でもデータやOSを保護
屋内・屋外アンテナ（別売品） リン酸鉄リチウムイオン電池
バックアップ時間最大 5分 充放電 5000サイクル以上
無線LAN（オプション） 7インチワイドのWSVGA液晶
IEEE802.11a/b/g/n/acに対応し 静電容量方式マルチタッチパネル
無線で構内ネットワークに簡単接続 抵抗膜方式マルチタッチパネルより選択
屋内アンテナ（別売品）
有線LAN搭載 多彩な取付方法
Ethernet（1000Base-T）×2ch パネルマウントだけでなく
市販のVESA75規格で取付可能
USB シリアルインタフェース
USB2.0 1ポート RS-232C
USB3.2 2ポート e-CON 4ピン×2ch
※無線ＬＡＮまたはＬＴＥ通信を選択可能です。（同時搭載は不可）
※オプションは、ご発注時に選択していただき出荷時に搭載。 別売品は後から購入して取付できます。
URL:www.algosystem.co.jp ISO9001認証取得
本社 :〒587-0021 大阪府堺市美原区小平尾656番地 TEL:072-362-5067 FAX:072-362-4856
大阪支社 :〒542-0081 大阪市中央区南船場1丁目12-3 ARCA心斎橋3F TEL:06-4560-0510 FAX:06-6263-9576
東京営業所 :〒104-0032 東京都中央区八丁堀2丁目16-3 ICM中央ビル2F TEL:03-4540-3590 FAX:03-4540-3595
名古屋営業所:〒461-0004 愛知県名古屋市東区葵2丁目3-15 ふぁみーゆ葵503 TEL:052-939-5333 FAX:052-939-5330
製品型式 NPL4D-070BN NPL4D-070BS
OS Windows 11 IoT Enterprise LTSC 2024 64bit / Linux Algonomix
CPU Intel® Atom™ x7433RE（1.5GHz～3.4GHz Quad Core 9W）
メモリ DDR5-4800 SO-DIMM 8GByte / 16GByte から選択可能
BIOS Phoenix BIOS
M.2 2242 Key B SATA SSD 3DTLC 128GByte / 3DTLC 256GByte / 3DTLC 512GByte / pSLC 40GByte / pSLC 80GByte / pSLC 160GByte
メインストレージ
から選択可能
サブストレージ M.2 2242 Key B SATA SSD 空きスロットを1スロット搭載 カスタムで選択可能（別売品）
UPS リン酸鉄リチウムイオン電池 バックアップ時間5分
バックアップ電池 BR系円筒型リチウム電池（寿命10年以上）
サイズ 7インチワイド
駆動方式 TFT方式
最大表示色 1677万色
LCD
標準 400cd/㎡
輝度（※1）
最大 500cd/㎡
解像度［ドット］ WSVGA（1024×600）
検出方式 4線式抵抗膜マルチタッチ 静電容量方式マルチタッチ
タッチパネル タッチ点数 2点 10点
耐久性 1000万回以上 -
USB（※2） USB3.2 を2ポート、USB2.0を1ポート
HDMI HDMI×1ch 最大4096ドット×2160ドット（4K) HDCP2.3対応
有線LAN IEEE802.3ab（1000Base-T）/ IEEE802.3u（100Base-TX）/ IEEE802.3i（10Base-T）×2ch
無線LAN（オプション） IEEE802.11a/b/g/n/ac
LTE（オプション）（※3）（※4） LTE FDD Cat1 LTE （ドコモ回線）
汎用入出力 入力6点/出力4点（ソフト設定によりIN0はリセット、IN1は割込入力、DIPスイッチ設定によりIN2は外部POWERスイッチとして使用可能）
シリアルインタフェース RS-232C（制御信号無し）を2ポート搭載（e-CON 4pin コネクタ）（1200～115200bps）
ウォッチドッグタイマ、温度監視機能、S.M.A.R.T.読出し、停電検出
RAS機能
高性能RTC（Wake on RTC対応、±10秒/月（※5））、バックアップ電池低下検出
定格電圧 DC24V
電圧許容範囲 DC10.8～26.4V
電源
消費電力（※6） TBD
ステータスLED（POWER） ブルー
1ポート USB2.0 最大500mA（2.5W） / USB3.2 最大900mA（4.5W）
供給電流 USB
トータル 最大2.3A(11.5W)
使用周囲温度 0～50℃
保存周囲温度 -20～60℃
物理的環境 （バッテリ容量減少率80%以下） (保管期間730日以内)
使用周囲湿度 10～90％RH（結露無きこと）
保存周囲湿度 10～90％RH（結露無きこと）
耐インパルスノイズ（電源間）（※7） ノイズ電圧±1kV､ノイズ幅1μs､立上がり1ns､繰返し周波数16ms（ノイズシミュレータによる）
電気的条件 ファーストトランジェントバースト（※7） IEC61000-4-4（レベル3） ±2kV
耐静電気放電（※7） IEC61000-4-2（レベル3） ±6kV（接触放電法） ±8kV（気中放電法）
接地 機能接地：第三種接地（D種接地）
構造 保護構造 ： フロントパネルIP65 / 形状 ： 一体型 / 取付方法 ： パネル埋込み取付・VESA取付（75×75）
設置条件 冷却方法 自然空冷（取付方法指示による）
外形寸法（※8） 192×120×61
パネルカット寸法（※9） 183×111
質量 約1.1㎏
（※1）輝度はLCD単体での数値です。実際の輝度はタッチパネルを通すため、記載の80％程度となります。出荷時は液晶の寿命を考慮して輝度設定を65％にしています。（※2）全てのUSB機器の正常
動作を保証するものではありません。（※3）通信サービスを利用される場合はSIMカードが別途必要です。（※4）全ての通信事業者との接続を保証するものではありません。株式会社NTTドコモの通信
網用SIM（弊社別売品）のみ接続を確認しています。（※5）保証値ではありません。（※6）USB機器、汎用入出力は未接続の状態での数値です。（※7）USBは対象外です。（※8）突起部及び取付金具は
含みません。（W）×（H）×（D）表記（単位：mm）（※9）許容差は+0.5/-0mmです。（W）×（H）表記（単位：mm）
●外形寸法
・NPL4D-070BN・BS
61
● 注文型式（例） 単位（mm）
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖
N P L 4 D - 0 7 0 B N - 2 6 U 0 - P 1 1 1 6 - C E F
①②：シリーズ名 ④：CPUメーカーとクラス ⑦⑧⑨：液晶サイズ ⑪：タッチパネル ⑮：UPS ⑱⑲⑳：メインストレージ ㉑㉒：メモリ ㉓㉔㉕㉖：CEマーキング適合
NP：産業用パネルPC（新狭小ベゼル）4：Intel® Atom™系 070：7.0インチワイド S：静電容量式タッチパネル 0：なし P11：M.2 TLC 128GByte 08：8GByte -CEF：CEマーキング適合品
N：抵抗膜式タッチパネル U：UPS P12：M.2 TLC 256GByte 16：16GByte （※⑯出荷時オプション搭載は不要）
③：シリーズ内クラス ⑤：CPU世代 ⑩CPUリビジョン P13：M.2 TLC 512GByte
L：超ローコスト D：Amston Lake B：x7433RE（1.5GHz～3.4GHz） ⑬⑭：ＯＳ ⑯：出荷時オプション P16：M.2 pSLC 40GByte
26：Windows 11 IoT Enterprise 64bit0：なし P17：M.2 pSLC 80GByte
⑥⑫⑰：「-」固定 L6：Linux Algonomix 1：無線LAN P18：M.2 pSLC 160GByte
2：LTE
