省配線システム EtherCATシリーズ DIO、AD/DA、SIOゲートウェイや業界最小クラスの『ちび丸くん』など多彩なサブデバイスをラインアップ
【製品紹介】
■ 製品概要 EtherCATネットワークに対応し、多彩な周辺機器群を展開するオープンフィールドバス・省配線システム。
■ 基本性能 DIOやAD/DAだけでなく、シリアル通信（SIO）、Modbus、IO-Link、CUnet、A-Link等の各種ネットワークをEtherCATに統合できるゲートウェイを網羅。
■ ラインナップ 業界最小クラスの「ちび丸くん」から中・大点数対応の「ちゅう丸くん」「でか丸くん」スレーブ、高精度アナログ温度入力、エンコーダ入力、モーションコントローラまで幅広くラインナップ。
■ 仕様・形状 現場の配線仕様に合わせてe-CON、MIL、ネジ止め式端子台、プッシュイン式端子台を選択可能。
■ 規格・信頼性 CEマーキング（EMC指令・クラスA・RoHS指令）にも適合し、高度な産業システムの構築に最適な信頼性を獲得。"
【仕様】
■ ネットワーク規格：EtherCATサブデバイス
■ コントローラ接続・コネクタ：e-CON、MIL、ネジ止め式端子台、プッシュイン式端子台、モジュール（RJ-45）
■ デジタルI/O機能：8点/16点/32点（入力、出力、入出力、NPN/PNP仕様あり）、4点リレー出力
■ アナログ・温度機能：アナログ4CH入力、アナログ4CH出力、温度入力ユニット（ネジ止め式/プッシュイン式）
■ インターフェース / ゲートウェイ：IO-Link、SIO (RS-232C/422/485)、Modbus (RS-232C/422/485)、CUnet、A-Link(HLS)
■ モーション / エンコーダ：4軸パルス出力（ラインドライバ/オープンドレイン、基板型/DINレール取付型）、エンコーダ入力2CH（ラインレシーバ/オープンコレクタ）
■ 構造・規格適合：DINレール取付対応、CEマーキング適合（EMC指令・クラスA・RoHS指令 ※一部除く）"""
【用途】
■ 既存のCUnetやA-Link(HLS)、Modbus、SIO仕様の周辺機器や計測端末を、ゲートウェイユニットを介してシームレスにEtherCATの主幹ネットワークへ一本化する用途。
■ 制御盤内のスペースや配置要求に応じて、超小型な「ちび丸くん」から32点一括処理の「でか丸くん」までを使い分け、効率的なリモートI/Oシステムを構築。
■ 工具不要で素早い結線が可能なプッシュイン式端子台やワンタッチ接続のe-CONコネクタを多用し、現場での組付けや保守作業を劇的に省力化したい設備設計。
■ 各種炉や成形機などの製造現場において、専用の温度入力ユニットや4CHのアナログ入出力ユニットを活用したリアルタイムなデータ収集と各種バルブ・インバータ制御。
■ ラインドライバやオープンドレイン仕様のパルス出力ユニットを使い、ステッピングモータやサーボモータの多軸位置決め、コンベアの搬送速度を柔軟に分散制御する用途。
■ IO-Linkゲートウェイを活用し、現場のインテリジェントセンサが持つ機器固有情報や診断データをEtherCAT経由で上位の監視システムへ吸い上げるIoT環境。"

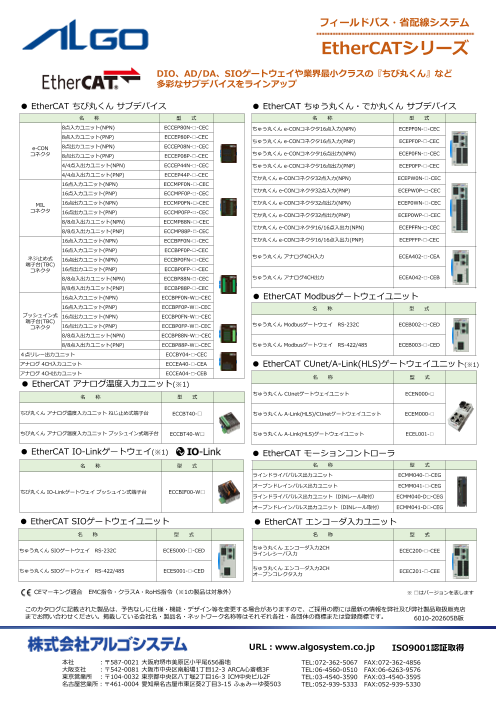

このカタログについて
