省配線システム MECHATROLINK-Ⅲシリーズ モーション制御用高速フィールドバスシステム 伝送周期31.25μsの高速通信
【製品紹介】
■ 製品概要 MECHATROLINK-III対応、モーション制御用高速フィールドバス・省配線システム。
■ 基本性能 最小31.25μsの圧倒的な高速伝送周期により、極めて精緻でリアルタイム性の高い同期モーション制御を実現。
■ 通信・制御 大容量メッセージ通信を行いつつ、最大62局のスレーブを完全に同期可能。
■ ラインナップ 多点デジタル入出力M3EPシリーズ（NPN/PNP）、アナログ入出力M3EAシリーズ、高精度位置検知用エンコーダ入力M3ECシリーズを用意。
■ 配線・拡張 カスケード接続やスター接続など、装置の高度化や複雑化に合わせた柔軟なネットワークトポロジーを構築可能。"
【仕様】
■ 通信規格・仕様
・通信規格：MECHATROLINK-III
・伝送周期：31.25μs（実測値例：5台接続時125μs、29台接続時1ms、62台接続時4ms）
・最大接続台数：完全同期スレーブ最大62局
・ネットワーク構成：カスケード接続、スター接続に対応
・通信特性：モーション制御に必要なサイクリック通信、大容量メッセージ通信
■ デジタル入出力 (M3EP)
・デジタル入出力 (M3EP)：32点入力ユニット（NPN仕様/PNP仕様）、16点入力/16点出力ユニット（NPN仕様/PNP仕様）
■ アナログ入出力 (M3EA)
・アナログ入出力 (M3EA)：アナログ4点入力ユニット、アナログ4点出力ユニット
■ エンコーダ入力 (M3EC)
・エンコーダ入力 (M3EC)：2chラインレシーバ入力、2chオープンコレクタ入力"
【用途】
■ 伝送周期31.25μsの超高速性を活かし、最大62軸のモータやドライブ、ロボット機構を高精度に完全同期運転させる製造装置。
■ カスケード（数珠繋ぎ）接続やスター（放射状）接続を組み合わせ、機械の構造や盤内配置に合わせた最適な配線ルートの設計。
■ 装置内の限られたスペースに、省配線で最大32点の大容量なセンサー入力やアクチュエータ出力を一括で配置・配線する用途。
■ 各種センサーから発生する微細なアナログデータのリアルタイム収集、またはアナログ入力対応機器への確実な制御指令。
■ ラインレシーバまたはオープンコレクタ仕様のエンコーダ入力を介し、可動部の位置情報を正確に把握したい高精度位置決め制御。
■ モーション制御のための高速サイクリック通信と並行し、大容量メッセージ通信の機能を活かして装置の稼働ログや詳細データを同時転送するスマートFA環境。"

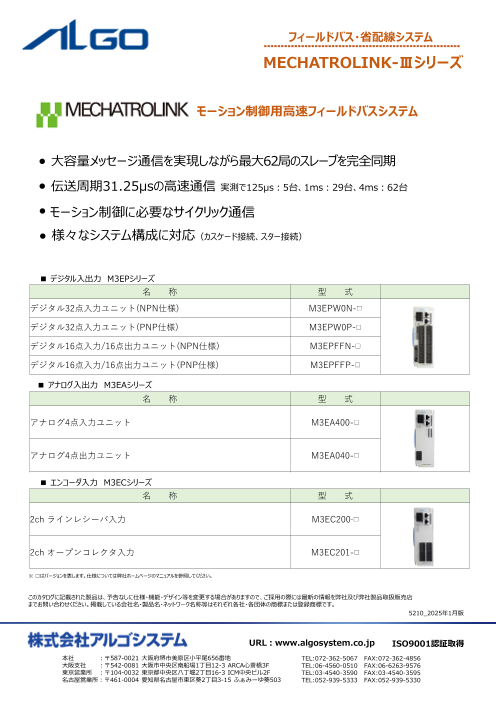

このカタログについて
