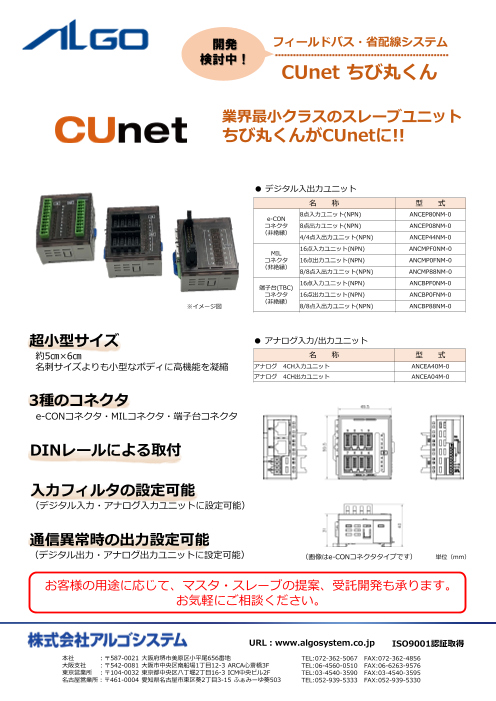

開発 フィールドバス・省配線システム
検討中！
CUnet ちび丸くん
業界最小クラスのスレーブユニット
ちび丸くんがCUnetに!!
● デジタル入出力ユニット
名 称 型 式
8点入力ユニット(NPN) ANCEP80NM-0
e-CON
コネクタ 8点出力ユニット(NPN) ANCEP08NM-0
（非絶縁）
4/4点入出力ユニット(NPN) ANCEP44NM-0
16点入力ユニット(NPN) ANCMPF0NM-0
MIL
コネクタ 16点出力ユニット(NPN) ANCMP0FNM-0
（非絶縁）
8/8点入出力ユニット(NPN) ANCMP88NM-0
16点入力ユニット(NPN) ANCBPF0NM-0
端子台(TBC)
コネクタ 16点出力ユニット(NPN) ANCBP0FNM-0
（非絶縁）
※イメージ図 8/8点入出力ユニット(NPN) ANCBP88NM-0
超小型サイズ ● アナログ入力/出力ユニット
約5㎝×6㎝ 名 称 型 式
名刺サイズよりも小型なボディに高機能を凝縮 アナログ 4CH入力ユニット ANCEA40M-0
アナログ 4CH出力ユニット ANCEA04M-0
3種のコネクタ
e-CONコネクタ・MILコネクタ・端子台コネクタ
DINレールによる取付
入力フィルタの設定可能
（デジタル入力・アナログ入力ユニットに設定可能）
通信異常時の出力設定可能
（デジタル出力・アナログ出力ユニットに設定可能） （画像はe-CONコネクタタイプです） 単位（mm）
お客様の用途に応じて、マスタ・スレーブの提案、受託開発も承ります。
お気軽にご相談ください。
URL：www.algosystem.co.jp ISO9001認証取得
本社 ：〒587-0021 大阪府堺市美原区小平尾656番地 TEL:072-362-5067 FAX:072-362-4856
大阪支社 ：〒542-0081 大阪市中央区南船場1丁目12-3 ARCA心斎橋3F TEL:06-4560-0510 FAX:06-6263-9576
東京営業所 ：〒104-0032 東京都中央区八丁堀2丁目16-3 ICM中央ビル2F TEL:03-4540-3590 FAX:03-4540-3595
名古屋営業所：〒461-0004 愛知県名古屋市東区葵2丁目3-15 ふぁみーゆ葵503 TEL:052-939-5333 FAX:052-939-5330
■ デジタルIOユニット
製品型式 ANCEP80NM-0 ANCMPF0NM-0 ANCBPF0NM-0 ANCEP44NM-0 ANCMP88NM-0 ANCBP88NM-0 ANCEP08NM-0 ANCMP0FNM-0 ANCBP0FNM-0
e-CON MIL 端子台（TBC） e-CON MIL 端子台（TBC） e-CON MIL 端子台（TBC）
名称
8点入力 16点入力 4 /4点入出力 8/8点入出力 8点出力 16点出力
電源 内部消費電流（※1） 80mA以下
定格入力電圧 DC24V -
定格入力電流 4mA以下/点 -
ON電圧 DC17V以上(各入力端子とP24間) -
OFF電圧 DC5V以下(各入力端子とP24間) -
デジタル OFF→ON 0.5ms（Typ） -
入力部 遅れ時間
ON→OFF 0.5ms（Typ） -
仕様 コモン数 1コモン -
ステータスLED 入力ON時点灯（オレンジ） -
STLZ1550/**G- STLZ1550/**G-
外部インタフェース（※2） e-CON 4ピン MIL 20ピン e-CON 4ピン MIL 20ピン -
3.81-V-GREEN 3.81-V-GREEN
定格出力電圧 - DC24V
定格出力電流 - 0.5A/点 2A/ユニット
出力形態 - FET
残電圧 - 0.5V以下
デジタル 漏れ電流 - 0.1mA以下
出力部 OFF→ON - 0.5ms（Typ）
遅れ時間
仕様 ON→OFF - 0.5ms（Typ）
コモン数 - 1コモン
ステータスLED - 出力ON時点灯（オレンジ）
STLZ1550/**G- STLZ1550/**G-
外部インタフェース（※2） - e-CON 4ピン MIL 20ピン e-CON 4ピン MIL 20ピン
3.81-V-GREEN 3.81-V-GREEN
■アナログユニット
製品型式 ANCEA40M-0 ANCEA04M-0
e-CON
名称
4CH入力 4CH出力
電源 内部消費電流（※1） 100mA以下 70mA以下
分解能 16ビット -
入力チャンネル数/変換時間 入力チャンネル数：4CH / 変換時間：2ms/4CH -
入力レンジ 電圧 0～5V（インピーダンス約 100kΩ） 0～10V（インピーダンス約 100kΩ） -
（※3） 電流 0～20mA（インピーダンス約 250Ω） 4～20mA（インピーダンス約 250Ω） -
入力レンジ切換え ディップスイッチの設定による -
OFFSET GAIN設定 キャリブレーション機能 -
アナログ
入力遅れ時間 2ms以下 -
入力部
精度 ±0.2％/FS（25℃） ±0.5％/FS（-10～60℃） -
仕様
なし/単純平均/移動平均（出荷時設定 なし）
入力フィルタ サンプルデータ中の最大値/最小値の除去 -
サンプリング回数 2、4、8、16、32、64、128回
変換タイミング 常時変換 -
変換後処理機能 単純平均/移動平均処理 （ソフト設定モードで切換え可能） -
外部インタフェース e-CON 4ピン -
分解能 - 16ビット
出力チャンネル数/変換時間 - 出力チャンネル数：4CH / 変換時間：2ms/4CH
出力レンジ 電圧 - 0～5V（インピーダンス約 100kΩ） 0～10V（インピーダンス約 100kΩ）
（※4） 電流 - 0～20mA（インピーダンス約 400Ω） 4～20mA（インピーダンス約 400Ω）
アナログ
出力レンジ切換え - ディップスイッチの設定による
出力部
OFFSET GAIN設定 - キャリブレーション機能
仕様
出力遅れ時間 - 2ms以下
精度 - ±0.2％/FS（25℃） ±0.5％/FS（-10～55℃） ±0.75％/FS（55～60℃）
変換タイミング - 常時変換
外部インタフェース - e-CON 4ピン
■ 共通仕様
定格電圧 DC24V
電源
電圧許容範囲 DC20.4～26.4V
使用周囲温度 -10～55℃
物理的 保存周囲温度 -25～70℃
環境 使用周囲湿度 10～90％RH（結露無きこと）
保存周囲湿度 10～90％RH（結露無きこと）
ファーストトランジェントバー
電気的 IEC61000-4-4 （レベル3） 電源ライン ±2kV 信号ライン ±1kV
スト（※6）
条件
耐静電気放電（※6） IEC61000-4-2 （レベル3） ±6kV（接触放電法） ±8kV（気中放電法）
質量 約70g
外形寸法 （※5） 59.5 x 49.5 x 31
通信方式 2線式半二重通信
通信速度 6Mbps（推奨） / 12Mbps ディップスイッチにより切換え
同期方式 ビット同期
誤り検出 CRC-16
通信距離 総延長 100ｍ（12Mbps） / 200m（6Mbps：推奨)
通信仕様
接続方式 マルチドロップ方式
インピーダンス 100Ω
終端抵抗 ディップスイッチにより有効/無効を設定
コネクタ形状 モジュラコネクタ（RJ-45）
占有スレーブアドレス数 1
（※1）記載の消費電流値は外部入力電流、外部出力電流を含まない値です。(※2）**はピン数を表します。（※3）入力レンジは4CH一括切替になります。（※4）出力レンジは4CH一括切替になります。電流設定時、使用で
きるのは2CHです。残り2CHは使用しないでください。（※5）突起部は含みません。（W）×（H）×（D）表記（単位：mm）
このカタログに記載された製品は、予告なしに仕様・機能・デザイン等を変更する場合がありますので、ご採用の際には最新の情報を弊社及び弊社製品取扱販売店
までお問い合わせください。掲載している会社名・製品名・ネットワーク名称等はそれぞれ各社・各団体の商標または登録商標です。 5020-202509A版
