PCIE-ANM01 長年の実績を基に厳しいFA環境でも高品質・高信頼性を実現
【製品紹介】
■ ネットワーク・ハードウェア仕様
・ネットワーク：CUnetシリーズ
・接続形状：拡張スロット用ボード（PCIe対応）
・最大接続台数：64台
■ 通信・データ仕様
・通信仕様：マルチドロップ接続（RS-485）
・データ共有容量：512バイト
・データ伝送性能：256バイト（P2Pデータ伝送）
■ 動作モード・機能
・動作モード：MEMモード（メモリ共有）、I/O制御モード（混在可能）
・分岐対応：HUB利用可能（最大2段まで、T分岐対応）
・特殊機能：メール機能（1:1データ送受信、メモリ共有と同時動作可能）"
【仕様】
■ 工場内や装置内の複雑な配線を1本のネットワークにまとめ、配線コストの削減やメンテナンス性の向上を図る。
■ 1つのユーザCPUが書き込んだデータをすべてのステーションICへ自動コピーし、各ユニット間で遅延のないデータ共有（MEMモード）を行うシステム。
■ ユーザCPUと直接接続することなく独立してI/O機器を制御し、コントローラ全体の処理負荷を軽減させたい自動化装置。
■ 専用の通信プロトコル開発を不要とし、設計工数を大幅に削減しながら確実なデータ送受信やメール機能（1:1通信）を行いたい制御ライン。
■ HUBを用いた最大2段までのT分岐配線を活用し、装置の形状や設置スペースに合わせて効率的に配線ルートを構築する現場。"
【用途】
■ 工場内や装置内の複雑な配線を1本のネットワークにまとめ、配線コストの削減やメンテナンス性の向上を図る。
■ 1つのユーザCPUが書き込んだデータをすべてのステーションICへ自動コピーし、各ユニット間で遅延のないデータ共有（MEMモード）を行うシステム。
■ ユーザCPUと直接接続することなく独立してI/O機器を制御し、コントローラ全体の処理負荷を軽減させたい自動化装置。
■ 専用の通信プロトコル開発を不要とし、設計工数を大幅に削減しながら確実なデータ送受信やメール機能（1:1通信）を行いたい制御ライン。
■ HUBを用いた最大2段までのT分岐配線を活用し、装置の形状や設置スペースに合わせて効率的に配線ルートを構築する現場。"
このカタログについて
| ドキュメント名 | PCIe CUnetマスタボード |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 584.8Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社アルゴシステム (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

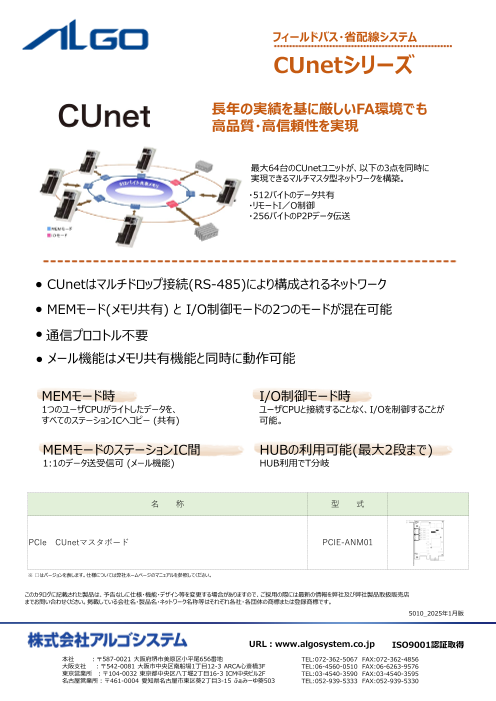

スライド番号 1
