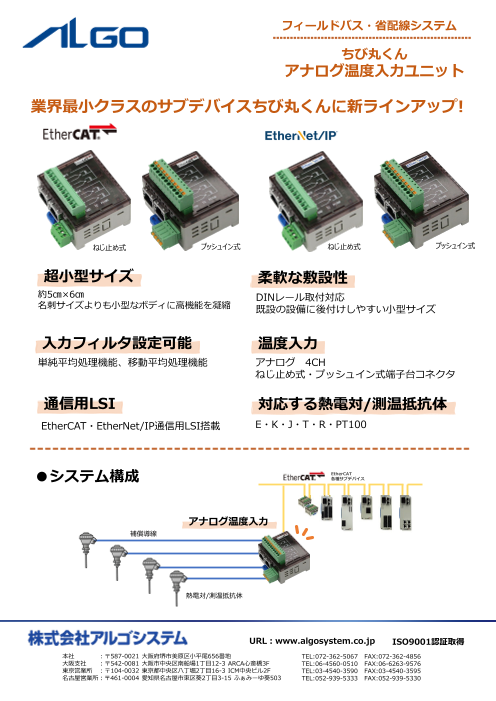

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(1Mb)

フィールドバス・省配線システム

製品カタログ
株式会社アルゴシステム
お問い合わせ
電話でお問い合わせ

ちび丸くん アナログ温度入力ユニット　業界最小クラスのサブデバイスちび丸くんに新ラインアップ! 既設の設備に後付けしやすい小型サイズ

【製品紹介】
■ 外形・質量：59.5×49.5×31 mm（突起除く）、約70g
■ 対応ネットワーク：EtherCAT（PDO/SDO通信、CoE/FoE対応）、EtherNet/IP（CIP通信、100Base-TX対応）
■ 端子台コネクタ：ねじ止め式（適合 AWG#28〜#16、剥き代 7mm） / プッシュイン式（適合 AWG#26〜#16、剥き代 9mm）
■ 電源仕様：定格DC24V（許容範囲 DC20.4〜26.4V）、内部消費電流 200mA以下
■ 温度入力仕様：4CH、常時変換（入力遅れ時間 2ms以下）、センサ切換え（ネットワーク上から設定）
■ 対応センサ・精度：熱電対（E/K/J/T/R）、測温抵抗体（Pt100）、精度：熱電対 0℃以上 ±(0.08%+0.05)rdg等、Pt100RTD ±0.1rdg
■ フィルタ機能：なし / 単純平均 / 移動平均、最大値/最小値除去、サンプリング 2〜128回
■ 環境・電気条件：周囲温度 -10〜60℃、湿度 10〜90%RH、耐ノイズ・耐静電気（IEC61000規格）、耐インパルス ±1kV"""


【仕様】
■ 約5cm×6cmの超小型サイズとDINレール取付対応を活かし、設置スペースの余裕がない稼働中の既存設備へ手軽に温度センシング機能を追加する用途。
■ 熱電対や測温抵抗体が混在する成形機、乾燥炉、恒温槽などの産業用装置において、省配線で4CHの温度データを一括収集する用途。
■ 棒端子やフェルール端子を差し込むだけで結線が完了するプッシュイン式端子台を使い、配線ミスを防止しつつ装置の組み立て・メンテナンス作業を高速化したい現場。
■ 大容量モータやインバータ周辺などの過酷な環境において、単純平均・移動平均などのフィルタ処理（最大128回）を用いてノイズを除去し、正確な温度データを取得する用途。
■ 通信用LSIを搭載した本製品を使い、現場の温度センサー群を主幹の産業用オープンネットワークへ直接接続してエッジコンピューティングや遠隔監視を行うIoTシステム。
■ 氷点下（-10℃）から高温環境（60℃）まで対応する広い動作周囲温度と、国際規格準拠の高い耐インパルスノイズ・耐静電気性能を求められる過酷な自動化製造現場。"



【用途】
■ 約5cm×6cmの超小型サイズとDINレール取付対応を活かし、設置スペースの余裕がない稼働中の既存設備へ手軽に温度センシング機能を追加する用途。
■ 熱電対や測温抵抗体が混在する成形機、乾燥炉、恒温槽などの産業用装置において、省配線で4CHの温度データを一括収集する用途。
■ 棒端子やフェルール端子を差し込むだけで結線が完了するプッシュイン式端子台を使い、配線ミスを防止しつつ装置の組み立て・メンテナンス作業を高速化したい現場。
■ 大容量モータやインバータ周辺などの過酷な環境において、単純平均・移動平均などのフィルタ処理（最大128回）を用いてノイズを除去し、正確な温度データを取得する用途。
■ 通信用LSIを搭載した本製品を使い、現場の温度センサー群を主幹の産業用オープンネットワークへ直接接続してエッジコンピューティングや遠隔監視を行うIoTシステム。
■ 氷点下（-10℃）から高温環境（60℃）まで対応する広い動作周囲温度と、国際規格準拠の高い耐インパルスノイズ・耐静電気性能を求められる過酷な自動化製造現場。"

このカタログについて

ドキュメント名 フィールドバス・省配線システム
ドキュメント種別 製品カタログ
ファイルサイズ 1Mb
登録カテゴリ
取り扱い企業 株式会社アルゴシステム (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
省スペース型産業用組込みパソコン
製品カタログ

株式会社アルゴシステム

この企業の関連カタログの表紙
産業用パネルPC
製品カタログ

株式会社アルゴシステム

この企業の関連カタログの表紙
産業用組込PC
製品カタログ

株式会社アルゴシステム

このカタログの内容

Page1

スライド番号 1

フィールドバス・省配線システム ちび丸くん アナログ温度入力ユニット 業界最小クラスのサブデバイスちび丸くんに新ラインアップ! ねじ止め式 プッシュイン式 ねじ止め式 プッシュイン式 超小型サイズ 柔軟な敷設性 約5㎝×6㎝ DINレール取付対応 名刺サイズよりも小型なボディに高機能を凝縮 既設の設備に後付けしやすい小型サイズ 入力フィルタ設定可能 温度入力 単純平均処理機能、移動平均処理機能 アナログ 4CH ねじ止め式・プッシュイン式端子台コネクタ 通信用LSI 対応する熱電対/測温抵抗体 EtherCAT・EtherNet/IP通信用LSI搭載 E・K・J・T・R・PT100 ●システム構成 EtherCAT 各種サブデバイス アナログ温度入力 補償導線 熱電対/測温抵抗体 URL：www.algosystem.co.jp ISO9001認証取得 本社 ：〒587-0021 大阪府堺市美原区小平尾656番地 TEL:072-362-5067 FAX:072-362-4856 大阪支社 ：〒542-0081 大阪市中央区南船場1丁目12-3 ARCA心斎橋3F TEL:06-4560-0510 FAX:06-6263-9576 東京営業所 ：〒104-0032 東京都中央区八丁堀2丁目16-3 ICM中央ビル2F TEL:03-4540-3590 FAX:03-4540-3595 名古屋営業所：〒461-0004 愛知県名古屋市東区葵2丁目3-15 ふぁみーゆ葵503 TEL:052-939-5333 FAX:052-939-5330
Page2

スライド番号 2

ネットワーク EtherCAT EtherNet/IP 型式 ECCBT40-□ ECCBT40-W□ EICBT40-□ EICBT40-W□ 名称 ちび丸くん　アナログ温度入力ユニット 内部消費電流（※1） 200mA以下 電源 定格電圧 DC24V 電圧許容範囲 DC20.4～26.4V 温度入力数 4CH 対応する熱電対 E・K・J・T・R・PT100 センサ切換え EtherCAT上から設定 EtherNet/IP上から設定 入力遅れ時間 2ms以下 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　熱電対：0℃以上±（0.08％＋0.05）rdg（E、K、J、T熱電対）　±（0.07％＋0.4）rdg（R熱電対） 精度 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　0℃以下±（0.16％＋0.05）rdg（E、K、J、T熱電対） 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　Pt100RTD：±0.1rdg アナログ なし/単純平均/移動平均（出荷時設定　なし） 入力部 入力フィルタ サンプルデータ中の最大値/最小値の除去 仕様 サンプリング回数　2、4、8、16、32、64、128回 変換タイミング 常時変換 変換後処理機能 単純平均/移動平均処理（ソフト設定モードで切換え可能 外部インタフェース STLZ1550/11G-3.81-V-GREEN MC1.5/11-ST-3.81（フェニックスコンタクト製） FK-MCP1.5/11-ST-3.81（フェニックスコンタクト製） MC1.5/11-ST-3.81（フェニックスコンタクト製） FK-MCP1.5/11-ST-3.81（フェニックスコンタクト製） 適合コネクタ 適合電線：AWG#28～AWG#16（0.08～1.5㎟） 適合電線：AWG#26～AWG#16（0.14～1.5㎟） 適合電線：AWG#28～AWG#16（0.08～1.5㎟） 適合電線：AWG#26～AWG#16（0.14～1.5㎟） 被覆剥き代：公称7mm（単線、撚り線） 被覆剥き代：公称9mm（単線、撚り線） 被覆剥き代：公称7mm（単線、撚り線） 被覆剥き代：公称9mm（単線、撚り線） 使用周囲温度 -10～60℃ 物理的 保存周囲温度 -25～70℃ 環境 使用周囲湿度 10～90％RH（結露無きこと） 保存周囲湿度 10～90％RH（結露無きこと） ファーストトランジェントバー IEC61000-4-4　（レベル3）　電源ライン ±2kV　信号ライン ±1kV スト（※2） 電気的 耐インパルスノイズ（電源間） 条件 ノイズ電圧±1kV､ノイズ幅1μs､ 立上がり1ns､繰返し周波数16ms （ノイズシミュレータによる）（※2） 耐静電気放電（※2） IEC61000-4-2　（レベル3）　±6kV（接触放電法）　±8kV（気中放電法） 質量 約70g 外形寸法 　（※3） 59.5 x 49.5 x 31 通信プロトコル EtherCAT　PDO、SDO - 対応プロファイル CoE、FoE - 通信制御IC EtherCAT通信用LSI - EtherCAT EtherCAT　PHY EthreCAT通信用LSIに内蔵 - 通信仕様 通信方式 IEEE802.3u (100Base-TX) - 絶縁方式 パルストランス絶縁 - ステータスLED RUN(グリーン)、ERR(レッド)、L/A IN(グリーン)、L/A OUT(グリーン) - 通信プロトコル - CIP 通信制御IC - EtherNet/IP通信用LSI EtherNet/IP PHY - EtherNet/IP通信用LSIに内蔵 通信仕様 通信方式 - IEEE802.3u (100Base-TX) 絶縁方式 - パルストランス絶縁 ステータスLED - LINK(グリーン)、ACT(レッド)、MS(グリーン/レッド)、NS(グリーン/レッド) （※1）記載の消費電流値は外部入力電流、外部出力電流を含まない値です。（※2）USBは対象外です。（※3）突起部は含みません。（W）×（H）×（D）表記（単位：mm） ■外形寸法 ・E□□BT40-□ ・E□□BT40-W□ 単位（mm） ■注文型式 名 称 型 式 EtherCAT ちび丸くん アナログ温度入力ユニット ねじ止め式端子台 ECCBT40-□ EtherCAT ちび丸くん アナログ温度入力ユニット プッシュイン式端子台 ECCBT40-W□ EtherNet/IP ちび丸くん アナログ温度入力ユニット ねじ止め式端子台 EICBT40-□ EtherNet/IP ちび丸くん アナログ温度入力ユニット プッシュイン式端子台 EICBT40-W□ ※ □はバージョンを表します このカタログに記載された製品は、予告なしに仕様・機能・デザイン等を変更する場合がありますので、ご採用の際には最新の情報を弊社及び弊社製品取扱販売店 までお問い合わせください。掲載している会社名・製品名・ネットワーク名称等はそれぞれ各社・各団体の商標または登録商標です。 6022-202605A版
