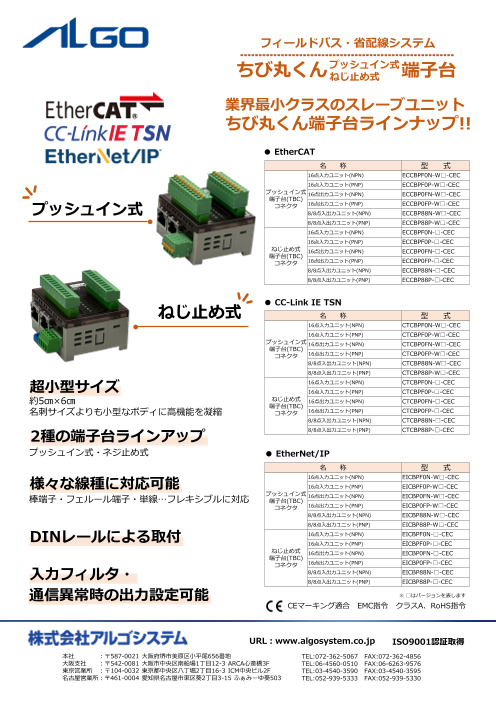

フィールドバス・省配線システム ちび丸くんプッシュイン式 ねじ止め式 端子台 業界最小クラスのスレーブユニット ちび丸くん端子台ラインナップ!! ● EtherCAT 名 称 型 式 16点入力ユニット(NPN) ECCBPF0N-W□-CEC 16点入力ユニット(PNP) ECCBPF0P-W□-CEC プッシュイン式 16点出力ユニット(NPN) ECCBP0FN-W□-CEC 端子台(TBC) プッシュイン式 コネクタ 16点出力ユニット(PNP) ECCBP0FP-W□-CEC 8/8点入出力ユニット(NPN) ECCBP88N-W□-CEC 8/8点入出力ユニット(PNP) ECCBP88P-W□-CEC 16点入力ユニット(NPN) ECCBPF0N-□-CEC 16点入力ユニット(PNP) ECCBPF0P-□-CEC ねじ止め式 16点出力ユニット(NPN) ECCBP0FN-□-CEC 端子台(TBC) コネクタ 16点出力ユニット(PNP) ECCBP0FP-□-CEC 8/8点入出力ユニット(NPN) ECCBP88N-□-CEC 8/8点入出力ユニット(PNP) ECCBP88P-□-CEC ● CC-Link IE TSN ねじ止め式 名 称 型 式 16点入力ユニット(NPN) CTCBPF0N-W□-CEC 16点入力ユニット(PNP) CTCBPF0P-W□-CEC プッシュイン式 16点出力ユニット(NPN) CTCBP0FN-W□-CEC 端子台(TBC) コネクタ 16点出力ユニット(PNP) CTCBP0FP-W□-CEC 8/8点入出力ユニット(NPN) CTCBP88N-W□-CEC 8/8点入出力ユニット(PNP) CTCBP88P-W□-CEC 超小型サイズ 16点入力ユニット(NPN) CTCBPF0N-□-CEC 16点入力ユニット(PNP) CTCBPF0P-□-CEC 約5㎝×6㎝ ねじ止め式 16点出力ユニット(NPN) CTCBP0FN-□-CEC 端子台(TBC) 名刺サイズよりも小型なボディに高機能を凝縮 コネクタ 16点出力ユニット(PNP) CTCBP0FP-□-CEC 8/8点入出力ユニット(NPN) CTCBP88N-□-CEC 2種の端子台ラインアップ 8/8点入出力ユニット(PNP) CTCBP88P-□-CEC プッシュイン式・ネジ止め式 ● EtherNet/IP 名 称 型 式 様々な線種に対応可能 16点入力ユニット(NPN) EICBPF0N-W□-CEC 16点入力ユニット(PNP) EICBPF0P-W□-CEC 棒端子・フェルール端子・単線…フレキシブルに対応 プッシュイン式 16点出力ユニット(NPN) EICBP0FN-W□-CEC 端子台(TBC) コネクタ 16点出力ユニット(PNP) EICBP0FP-W□-CEC 8/8点入出力ユニット(NPN) EICBP88N-W□-CEC 8/8点入出力ユニット(PNP) EICBP88P-W□-CEC DINレールによる取付 16点入力ユニット(NPN) EICBPF0N-□-CEC 16点入力ユニット(PNP) EICBPF0P-□-CEC ねじ止め式 16点出力ユニット(NPN) EICBP0FN-□-CEC 端子台(TBC) コネクタ 16点出力ユニット(PNP) EICBP0FP-□-CEC 入力フィルタ・ 8/8点入出力ユニット(NPN) EICBP88N-□-CEC 8/8点入出力ユニット(PNP) EICBP88P-□-CEC 通信異常時の出力設定可能 ※ □はバージョンを表します CEマーキング適合 EMC指令 クラスA、RoHS指令 URL：www.algosystem.co.jp ISO9001認証取得 本社 ：〒587-0021 大阪府堺市美原区小平尾656番地 TEL:072-362-5067 FAX:072-362-4856 大阪支社 ：〒542-0081 大阪市中央区南船場1丁目12-3 ARCA心斎橋3F TEL:06-4560-0510 FAX:06-6263-9576 東京営業所 ：〒104-0032 東京都中央区八丁堀2丁目16-3 ICM中央ビル2F TEL:03-4540-3590 FAX:03-4540-3595 名古屋営業所：〒461-0004 愛知県名古屋市東区葵2丁目3-15 ふぁみーゆ葵503 TEL:052-939-5333 FAX:052-939-5330

■共通仕様 コネクタ形状 プッシュイン式 ねじ止め式 NPN仕様 ECCBPF0N-W□-CEC ECCBP88N-W□-CEC ECCBP0FN-W□-CEC ECCBPF0N-□-CEC ECCBP88N-□-CEC ECCBP0FN-□-CEC EtherCAT製品型式 PNP仕様 ECCBPF0P-W□-CEC ECCBP88P-W□-CEC ECCBP0FP-W□-CEC ECCBPF0P-□-CEC ECCBP88P-□-CEC ECCBP0FP-□-CEC NPN仕様 CTCBPF0N-W□-CEC CTCBP88N-W□-CEC CTCBP0FN-W□-CEC CTCBPF0N-□-CEC CTCBPF0N-□-CEC CTCBPF0N-□-CEC CC-Link IE TSN製品型式 PNP仕様 CTCBPF0P-W□-CEC CTCBP88P-W□-CEC CTCBP0FP-W□-CEC CTCBPF0P-□-CEC CTCBPF0P-□-CEC CTCBPF0P-□-CEC NPN仕様 EICBPF0N-W□-CEC E ICBP88N-W□-CEC E ICBP0FN-W□-CEC E ICBPF0N-□-CEC E ICBP88N-□-CEC E ICBP0FN-□-CEC EtherNet/IP製品型式 PNP仕様 EICBPF0P-W□-CEC E ICBP88P-W□-CEC E ICBP0FP-W□-CEC E ICBPF0P-□-CEC E ICBP88P-□-CEC E ICBP0FP-□-CEC 端子台（TBC） 端子台（TBC） 名称 16点入力 8/8点入出力 16点出力 16点入力 8/8点入出力 16点出力 電源 内部消費電流（※1） 120mA以下 定格入力電圧 DC24V - DC24V - 定格入力電流 4mA以下/点 - 4mA以下/点 - DC17V以上(各入力端子とP24間) DC17V以上(各入力端子とP24間) ON電圧(NPN/PNP) - - DC17V以上(各入力端子とN24間) DC17V以上(各入力端子とN24間) DC5V以下(各入力端子とP24間) DC5V以下(各入力端子とP24間) OFF電圧(NPN/PNP) - - DC5V以下(各入力端子とN24間) DC5V以下(各入力端子とN24間) デジタル OFF→ON 0.5ms（Typ） - 0.5ms（Typ） - 遅れ時間 入力部 ON→OFF 0.5ms（Typ） - 0.5ms（Typ） - 仕様 コモン数 1コモン - 1コモン - ステータスLED 入力ON時点灯（オレンジ） - 入力ON時点灯（オレンジ） - 外部インタフェース（※2） STLZ1550/**G-3.81-V-GREEN MC1.5/**-ST-3.81（フェニックスコンタクト製） FK-MCP1.5/**-ST-3.81（フェニックスコンタクト製） 適合電線：AWG#28～AWG#16（0.08～1.5㎟） 適合コネクタ（※2） 適合電線：AWG#26～AWG#16（0.14～1.5㎟） 被覆剥き代：公称7mm（単線、撚り線） 被覆剥き代：公称9mm（単線、撚り線） 適正締付トルク：0.25N・m 定格出力電圧 - DC24V - DC24V 定格出力電流 - 0.5A/点 2A/ユニット - 0.5A/点 2A/ユニット 出力形態 - FET - FET 残電圧 - 0.5V以下 - 0.5V以下 漏れ電流 - 0.1mA以下 - 0.1mA以下 OFF→ON - 0.5ms（Ｔyp） - 0.5ms（Ｔyp） デジタル 遅れ時間 ON→OFF - 0.5ms（Ｔyp） - 0.5ms（Ｔyp） 出力部 コモン数 - 1コモン - 1コモン 仕様 ステータスLED - 出力ON時点灯（オレンジ） - 出力ON時点灯（オレンジ） 外部インタフェース（※2） STLZ1550/**G-3.81-V-GREEN MC1.5/**-ST-3.81（フェニックスコンタクト製） FK-MCP1.5/**-ST-3.81（フェニックスコンタクト製） 適合電線：AWG#28～AWG#16（0.08～1.5㎟） 適合コネクタ（※2） 適合電線：AWG#26～AWG#16（0.14～1.5㎟） 被覆剥き代：公称7mm（単線、撚り線） 被覆剥き代：公称9mm（単線、撚り線） 適正締付トルク：0.25N・m 定格電圧 DC24V 電源 電圧許容範囲 DC20.4～26.4V 使用周囲温度 -10～60℃ 物理的 保存周囲温度 -25～70℃ 環境 使用周囲湿度 10～90％RH（結露無きこと） 保存周囲湿度 10～90％RH（結露無きこと） ファーストトランジェントバー 電気的 IEC61000-4-4　（レベル3）　電源ライン ±2kV　信号ライン ±1kV スト（※3） 条件 耐静電気放電（※3） IEC61000-4-2　（レベル3）　±6kV（接触放電法）　±8kV（気中放電法） 質量 約70g 外形寸法 　（※4） 59.5 x 49.5 x 31 （※1）記載の消費電流値は外部入力電流、外部出力電流を含まない値です。(※2）**はピン数を表します。（※3）USBは対象外です。（※4）突起部は含みません。（W）×（H）×（D）表記（単位：mm） ■EtherCAT通信仕様 ■外形寸法 通信プロトコル EtherCAT　PDO、SDO 対応プロファイル CoE、FoE 通信制御IC R-IN32M3-EC（ルネサスエレクトロニクス製） 通信仕様 EtherCAT　PHY R-IN32M3-EC（ルネサスエレクトロニクス製）に内蔵 通信方式 IEEE802.3u (100Base-TX) 絶縁方式 パルストランス絶縁 ステータスLED RUN(グリーン)、ERR(レッド)、L/A IN(グリーン)、L/A OUT(グリーン) ■CC-Link IE TSN通信仕様 通信制御IC R-IN32M4-CL3（ルネサスエレクトロニクス製） PHY R-IN32M4-CL3（ルネサスエレクトロニクス製）に内蔵 局種別/局番/ネットワーク№ 局種別：リモート局　/　局番：1～254　/　ネットワーク№：1～239 通信速度 100Mbps,　1Gbps（SW切換え） 伝送路形式 ライン型、スター型、ライン型・スター型混在、リング型 ケーブル 4ペア平衡型ケーブル　カテゴリ5e以上 通信仕様 最大局間距離 100m 総延長距離 ライン接続時：12000m　スター接続時：システム構成による 送信最大サイズ：RXとRWrの合計サイズが1420バイト以内 サイクリック伝送機能 受信最大サイズRYとRWwの合計サイズが1420バイト以内 トランジェント伝送機能 クライアント機能：なし　/　サーバ機能：あり 認証クラス Class　B対応可能 ステータスLED RUN(グリーン)、ERR(レッド)、DLINK(グリーン)、SD(グリーン)、RD（グリーン） ■EtherNet/IP通信仕様 通信プロトコル CIP 通信制御IC R-IN32M3-EC（ルネサスエレクトロニクス製） PHY R-IN32M3-EC（ルネサスエレクトロニクス製）に内蔵 通信仕様 通信方式 IEEE802.3u (100Base-TX) 絶縁方式 パルストランス絶縁 ステータスLED LINK(グリーン)、ACT(レッド)、MS(グリーン/レッド)、NS(グリーン/レッド) 単位（mm） このカタログに記載された製品は、予告なしに仕様・機能・デザイン等を変更する場合がありますので、ご採用の際には最新の情報を弊社及び弊社製品取扱販売店 までお問い合わせください。掲載している会社名・製品名・ネットワーク名称等はそれぞれ各社・各団体の商標または登録商標です。 6021-202512A版
