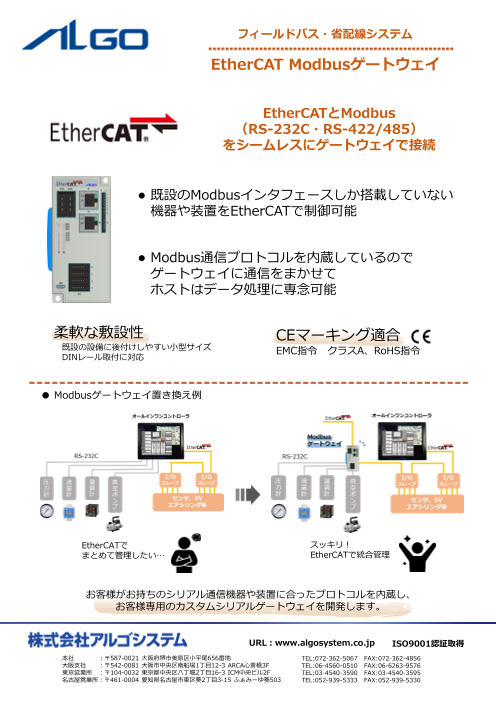

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(1.5Mb)

フィールドバス・省配線システム

製品カタログ
株式会社アルゴシステム
お問い合わせ
電話でお問い合わせ

EtherCAT Modbusゲートウェイユニット　　EtherCATとModbus（RS-232C・RS-422/485）をシームレスにゲートウェイで接続

【製品紹介】
■ 製品概要 既設のModbusインターフェースしか搭載していない産業用機器や装置を、EtherCATネットワークへシームレスに接続して統合管理する通信変換ゲートウェイユニット。
■ 基本性能 Modbus通信プロトコル（RTU/ASCIIモード対応）を本体に内蔵。面倒な通信制御をすべて任せられるため、ホスト側は複雑な通信制御プログラムから解放。
■ 仕様・接続 RS-232C対応とRS-422/485対応の2モデルがあり、シリアル部にはスマートな結線ができるe-CON（6ピン）コネクタを採用。ターゲット機器は最大8台まで接続可能。
■ 導入メリット コンパクトな筐体設計により既存設備への後付けが容易。現場にある圧力計や温調計などの配線をスッキリと一本化。"



【仕様】

"■ 外形・質量：56×120×27.3mm（突起部除く）、約110g
■ 通信仕様：EtherCAT（PDO、SDO）、プロファイルCoE/FoE、100Base-TX、通信制御IC R-IN32M3-EC（内蔵PHY、パルストランス絶縁）、RJ-45×2
■ Modbus基本仕様：最大接続台数 8台、対応伝送モード RTU/ASCII、制御信号・終端抵抗：無し、外部I/F e-CON 6ピン
■ Modbusデータ仕様：モニタデータ（最大256Byte、最大32コマンド）、即時要求データ（最大256Byte、最大32コマンド）、手動要求データ（最大256Byte、最大8コマンド ※即時要求と共有）
■ インターフェース規格：ECEB002：EIA規格 RS-232C 4CH / ECEB003：EIA規格 RS-422/485 4CH"""

【用途】
■ 既存機器のEtherCATシステムへの一括接続
・イーサネットポートを持たずModbus通信しか持たない古い真空ポンプ、温調計、流量計、圧力計などを高次システムへ統合
■ 上位コントローラの通信負荷低減
・ゲートウェイユニット内蔵プロトコルがModbus下位機器と自動データ通信を行い、マスターPLC等の監視処理負荷を徹底削減
■ 既設制御盤への省スペース後付け設置
・56×120mmの小型サイズとDINレール取付構造を活用し、盤内のわずかな空きスペースへ設置。煩雑な配線をすっきりと一本化
■ 複数機器の一元管理
・1台で最大8台までのModbus機器をマルチドロップ接続し、各モニタデータを効率よく吸い上げて上位で一元管理
■ ノイズ環境や過酷な環境下での安定通信
・強固な耐静電気・耐インパルス性能でインバータ周辺でも安定動作
・-10〜60℃の広い動作温度で、欧州等への輸出用工作機械・半導体装置へ組込み"""

このカタログについて

ドキュメント名 フィールドバス・省配線システム
ドキュメント種別 製品カタログ
ファイルサイズ 1.5Mb
登録カテゴリ
取り扱い企業 株式会社アルゴシステム (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
省スペース型産業用組込みパソコン
製品カタログ

株式会社アルゴシステム

この企業の関連カタログの表紙
産業用パネルPC
製品カタログ

株式会社アルゴシステム

この企業の関連カタログの表紙
産業用組込PC
製品カタログ

株式会社アルゴシステム

このカタログの内容

Page1

スライド番号 1

フィールドバス・省配線システム EtherCAT Modbusゲートウェイ EtherCATとModbus （RS-232C・RS-422/485） をシームレスにゲートウェイで接続 ● 既設のModbusインタフェースしか搭載していない 機器や装置をEtherCATで制御可能 ● Modbus通信プロトコルを内蔵しているので ゲートウェイに通信をまかせて ホストはデータ処理に専念可能 柔軟な敷設性 CEマーキング適合 既設の設備に後付けしやすい小型サイズ DINレール取付に対応 EMC指令 クラスA、RoHS指令 ● Modbusゲートウェイ置き換え例 EtherCATで スッキリ！ まとめて管理したい… EtherCATで統合管理 お客様がお持ちのシリアル通信機器や装置に合ったプロトコルを内蔵し、 お客様専用のカスタムシリアルゲートウェイを開発します。 URL：www.algosystem.co.jp ISO9001認証取得 本社 ：〒587-0021 大阪府堺市美原区小平尾656番地 TEL:072-362-5067 FAX:072-362-4856 大阪支社 ：〒542-0081 大阪市中央区南船場1丁目12-3 ARCA心斎橋3F TEL:06-4560-0510 FAX:06-6263-9576 東京営業所 ：〒104-0032 東京都中央区八丁堀2丁目16-3 ICM中央ビル2F TEL:03-4540-3590 FAX:03-4540-3595 名古屋営業所：〒461-0004 愛知県名古屋市東区葵2丁目3-15 ふぁみーゆ葵503 TEL:052-939-5333 FAX:052-939-5330
Page2

スライド番号 2

製品型式 ECEB002-□-CED ECEB003-□-CED 名称 ModbusゲートウェイユニットRS-232C ModbusゲートウェイユニットRS-422/485 定格電圧 DC24V 電圧許容範囲 DC20.4～26.4V 電源 内部消費電流(※1) 130mA 以下 ステータスLED(PWR) グリーン 使用周囲温度 -10～60℃ 保存周囲温度 -25～70℃ 物理的環境 使用周囲湿度 10～90％RH（結露無きこと） 保存周囲湿度 10～90％RH（結露無きこと） 使用雰囲気 腐食性ガス無きこと 耐インパルスノイズ（電源間） ノイズ電圧±1kV､ノイズ幅1µs､ （ノイズシミュレータによる）（※2） 立上がり1ns､繰返し周波数16ms ファーストトランジェントバースト IEC61000-4-4（レベル3） （※2） 電源ライン±2kV　信号ライン±1kV 電気的条件 IEC61000-4-24（レベル3） 耐静電気放電（※2） ±6kV（接触放電法）　±8kV（気中放電法） 充電部端子と I/O 一括⇔FG 間 絶縁抵抗 DC500V 絶縁抵抗計にて 10MΩ以上 充電部端子とI/O一括⇔FG間 耐電圧 AC1000V 1分間 質量 約110g 外形寸法 　（※3） 56×120×27.3 通信プロトコル EtherCAT　PDO、SDO 対応プロファイル CoE、FoE 通信制御IC R-IN32M3-EC（ルネサスエレクトロニクス製） EtherCAT PHY R-IN32M3-EC（ルネサスエレクトロニクス製）に内蔵 通信仕様 通信方式 IEEE802.3u (100Base-TX) 絶縁方式 パルストランス絶縁 RUN（グリーン）、ERR（レッド） ステータスLED L/A IN（グリーン）、L/A OUT（グリーン） 外部インタフェース RJ-45×2 通信 EIA 規格 RS-232C 4CH EIA 規格 RS-422/485 4CH Modbus 制御信号 無し 無し インタフェース部 終端抵抗 無し 無し 仕様 外部インタフェース e-CON 6 ピン (※1）記載の消費電流値は外部入力電流、外部出力電流を含まない値です。（※2）USBは対象外です。（※3）突起部は含みません。（W）×（H）×（D）表記（単位：mm） 項目 機能 パラメータ Modbus 最大接続台数 8台 ターゲット機器 対応伝送モード RTU / ASCII 最大データ登録 Byte数 256Byte モニタデータ 最大コマンド登録件数 32 最大データ登録 Byte数 256Byte 即時要求データ 最大コマンド登録件数 32 最大データ登録 Byte数 256Byte （即時要求データと共有） 手動要求データ 最大コマンド登録件数 8 ● 外形寸法 （共通） 単位（mm） ● 注文型式 名 称 型 式 Modbusゲートウェイユニット RS-232C ECEB002-□-CED Modbusゲートウェイユニット RS-422/485 ECEB003-□-CED このカタログに記載された製品は、予告なしに仕様・機能・デザイン等を変更する場合がありますので、ご採用の際には最新の情報を弊社及び弊社製品取扱販売店 までお問い合わせください。掲載している会社名・製品名・ネットワーク名称等はそれぞれ各社・各団体の商標または登録商標です。 6050-202506A版
