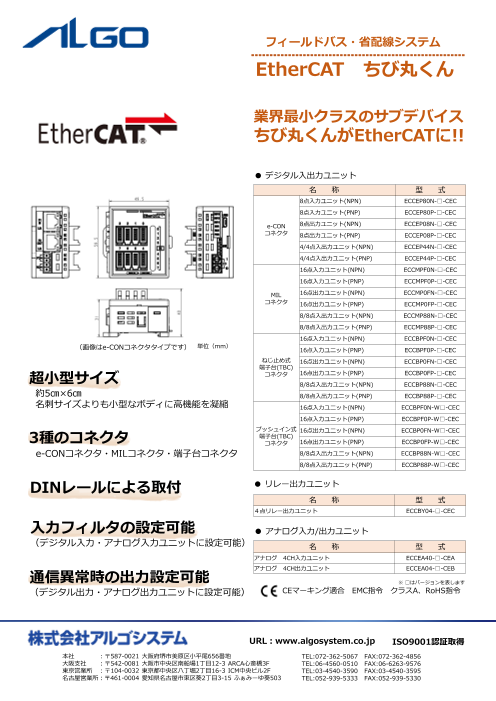

フィールドバス・省配線システム
EtherCAT ちび丸くん
業界最小クラスのサブデバイス
ちび丸くんがEtherCATに!!
● デジタル入出力ユニット
名 称 型 式
8点入力ユニット(NPN) ECCEP80N-□-CEC
8点入力ユニット(PNP) ECCEP80P-□-CEC
e-CON 8点出力ユニット(NPN) ECCEP08N-□-CEC
コネクタ 8点出力ユニット(PNP) ECCEP08P-□-CEC
4/4点入出力ユニット(NPN) ECCEP44N-□-CEC
4/4点入出力ユニット(PNP) ECCEP44P-□-CEC
16点入力ユニット(NPN) ECCMPF0N-□-CEC
16点入力ユニット(PNP) ECCMPF0P-□-CEC
MIL 16点出力ユニット(NPN) ECCMP0FN-□-CEC
コネクタ 16点出力ユニット(PNP) ECCMP0FP-□-CEC
8/8点入出力ユニット(NPN) ECCMP88N-□-CEC
8/8点入出力ユニット(PNP) ECCMP88P-□-CEC
16点入力ユニット(NPN) ECCBPF0N-□-CEC
（画像はe-CONコネクタタイプです） 単位（mm） 16点入力ユニット(PNP) ECCBPF0P-□-CEC
ねじ止め式 16点出力ユニット(NPN) ECCBP0FN-□-CEC
端子台(TBC)
超小型サイズ コネクタ 16点出力ユニット(PNP) ECCBP0FP-□-CEC
8/8点入出力ユニット(NPN) ECCBP88N-□-CEC
約5㎝×6㎝ 8/8点入出力ユニット(PNP) ECCBP88P-□-CEC
名刺サイズよりも小型なボディに高機能を凝縮 16点入力ユニット(NPN) ECCBPF0N-W□-CEC
16点入力ユニット(PNP) ECCBPF0P-W□-CEC
プッシュイン式
3種のコネクタ 16点出力ユニット(NPN) ECCBP0FN-W□-CEC
端子台(TBC)
コネクタ 16点出力ユニット(PNP) ECCBP0FP-W□-CEC
e-CONコネクタ・MILコネクタ・端子台コネクタ 8/8点入出力ユニット(NPN) ECCBP88N-W□-CEC
8/8点入出力ユニット(PNP) ECCBP88P-W□-CEC
DINレールによる取付 ● リレー出力ユニット
名 称 型 式
４点リレー出力ユニット ECCBY04-□-CEC
入力フィルタの設定可能 ● アナログ入力/出力ユニット
（デジタル入力・アナログ入力ユニットに設定可能） 名 称 型 式
アナログ 4CH入力ユニット ECCEA40-□-CEA
アナログ 4CH出力ユニット ECCEA04-□-CEB
通信異常時の出力設定可能 ※ □はバージョンを表します
（デジタル出力・アナログ出力ユニットに設定可能） CEマーキング適合 EMC指令 クラスA、RoHS指令
URL：www.algosystem.co.jp ISO9001認証取得
本社 ：〒587-0021 大阪府堺市美原区小平尾656番地 TEL:072-362-5067 FAX:072-362-4856
大阪支社 ：〒542-0081 大阪市中央区南船場1丁目12-3 ARCA心斎橋3F TEL:06-4560-0510 FAX:06-6263-9576
東京営業所 ：〒104-0032 東京都中央区八丁堀2丁目16-3 ICM中央ビル2F TEL:03-4540-3590 FAX:03-4540-3595
名古屋営業所：〒461-0004 愛知県名古屋市東区葵2丁目3-15 ふぁみーゆ葵503 TEL:052-939-5333 FAX:052-939-5330
■ デジタルIOユニット
NPN仕様 ECCEP80N ECCMPF0N ECCBPF0N ECCEP44N ECCMP88N ECCBP88N ECCEP08N ECCMP0FN ECCBP0FN
-□-CEC -□-CEC -□-CEC -□-CEC -□-CEC -□-CEC -□-CEC -□-CEC -□-CEC
製品型式
PNP仕様 ECCEP80P ECCMPF0P ECCBPF0P ECCEP44P ECCMP88P ECCBP88P ECCEP08P ECCMP0FP ECCBP0FP
-□-CEC -□-CEC -□-CEC -□-CEC -□-CEC -□-CEC -□-CEC -□-CEC -□-CEC
e-CON MIL 端子台（TBC） e-CON MIL 端子台（TBC） e-CON MIL 端子台（TBC）
名称
8点入力 16点入力 4 /4点入出力 8/8点入出力 8点出力 16点出力
電源 内部消費電流（※1） 120mA以下
定格入力電圧 DC24V -
定格入力電流 4mA以下/点 -
ON電圧(NPN/PNP) DC17V以上(各入力端子とP24間) / DC17V以上(各入力端子とN24間) -
OFF電圧(NPN/PNP) DC5V以下(各入力端子とP24間) / DC5V以下(各入力端子とN24間) -
デジタル OFF→ON 0.5ms（Typ） -
入力部 遅れ時間
ON→OFF 0.5ms（Typ） -
仕様 コモン数 1コモン -
ステータスLED 入力ON時点灯（オレンジ） -
STLZ1550/**G- STLZ1550/**G-
外部インタフェース（※2） e-CON 4ピン MIL 20ピン e-CON 4ピン MIL 20ピン -
3.81-V-GREEN 3.81-V-GREEN
定格出力電圧 - DC24V
定格出力電流 - 0.5A/点 2A/ユニット
出力形態 - FET
残電圧 - 0.5V以下
デジタル 漏れ電流 - 0.1mA以下
出力部 OFF→ON - 0.5ms（Typ）
遅れ時間
仕様 ON→OFF - 0.5ms（Typ）
コモン数 - 1コモン
ステータスLED - 出力ON時点灯（オレンジ）
STLZ1550/**G- STLZ1550/**G-
外部インタフェース（※2） - e-CON 4ピン MIL 20ピン e-CON 4ピン MIL 20ピン
3.81-V-GREEN 3.81-V-GREEN
■デジタルIOユニットリレー出力
製品型式 ECCBY04－□-CEC
端子台（TBC）
名称
4点リレー出力
電源 内部消費電流（※1） 120mA以下
定格接点電圧 DC30V/AC250V
定格接点電流 1A/点 2A/コモン
最小適用負荷 DC5V，1mA
出力形態 リレー出力
OFF→ON 10ms以下
リレー 遅れ時間
ON→OFF 5ms以下
出力
機械的寿命 2000万回以上
寿命
電気的寿命 10万回以上 (開閉頻度20回/分) 1A AC250V 抵抗負荷(250VA) （※3） 1A DC30V 抵抗負荷(30W)
コモン数 2コモン
ステータスLED 出力ON時点灯
外部インタフェース STLZ950/7-5.08-V-GREEN
■アナログユニット
製品型式 ECCEA40－□-CEA ECCEA04－□-CEB
e-CON
名称
4CH入力 4CH出力
電源 内部消費電流（※1） 200mA以下 300mA以下
分解能 16ビット -
入力チャンネル数/変換時間 入力チャンネル数：4CH / 変換時間：2ms/4CH -
入力レンジ 電圧 0～5V（インピーダンス約 100kΩ） 0～10V（インピーダンス約 100kΩ） -
（※4） 電流 0～20mA（インピーダンス約 250Ω） 4～20mA（インピーダンス約 250Ω） -
入力レンジ切換え ディップスイッチの設定による -
OFFSET GAIN設定 キャリブレーション機能 -
アナログ
入力遅れ時間 2ms以下 -
入力部
精度 ±0.2％/FS（25℃） ±0.5％/FS（-10～60℃） -
仕様
なし/単純平均/移動平均（出荷時設定 なし）
入力フィルタ サンプルデータ中の最大値/最小値の除去 -
サンプリング回数 2、4、8、16、32、64、128回
変換タイミング 常時変換 -
変換後処理機能 単純平均/移動平均処理 （ソフト設定モードで切換え可能） -
外部インタフェース e-CON 4ピン -
分解能 - 16ビット
出力チャンネル数/変換時間 - 出力チャンネル数：4CH / 変換時間：2ms/4CH
出力レンジ 電圧 - 0～5V（インピーダンス約 100kΩ） 0～10V（インピーダンス約 100kΩ）
（※5） 電流 - 0～20mA（インピーダンス約 400Ω） 4～20mA（インピーダンス約 400Ω）
アナログ
出力レンジ切換え - ディップスイッチの設定による
出力部
OFFSET GAIN設定 - キャリブレーション機能
仕様
出力遅れ時間 - 2ms以下
精度 - ±0.2％/FS（25℃） ±0.5％/FS（-10～55℃） ±0.75％/FS（55～60℃）
変換タイミング - 常時変換
外部インタフェース - e-CON 4ピン
■ 共通仕様
定格電圧 DC24V
電源
電圧許容範囲 DC20.4～26.4V
使用周囲温度 -10～60℃
物理的 保存周囲温度 -25～70℃
環境 使用周囲湿度 10～90％RH（結露無きこと）
保存周囲湿度 10～90％RH（結露無きこと）
ファーストトランジェントバー
電気的 IEC61000-4-4 （レベル3） 電源ライン ±2kV 信号ライン ±1kV
スト（※6）
条件
耐静電気放電（※6） IEC61000-4-2 （レベル3） ±6kV（接触放電法） ±8kV（気中放電法）
質量 約70g
外形寸法 （※7） 59.5 x 49.5 x 31
通信プロトコル EtherCAT PDO、SDO
対応プロファイル CoE、FoE
通信制御IC R-IN32M3-EC（ルネサスエレクトロニクス製）
通信仕様 EtherCAT PHY R-IN32M3-EC（ルネサスエレクトロニクス製）に内蔵
通信方式 IEEE802.3u (100Base-TX)
絶縁方式 パルストランス絶縁
ステータスLED RUN(グリーン)、ERR(レッド)、L/A IN(グリーン)、L/A OUT(グリーン)
（※1）記載の消費電流値は外部入力電流、外部出力電流を含まない値です。(※2）**はピン数を表します。（※3）CEマーキング適合品として使用する場合はAC40V未満となります。（※4）入力レンジは4CH一括切替になり
ます。（※5）出力レンジは4CH一括切替になります。電流設定時、使用できるのは2CHです。残り2CHは使用しないでください。（※6）USBは対象外です。（※7）突起部は含みません。（W）×（H）×（D）表記（単位：mm）
