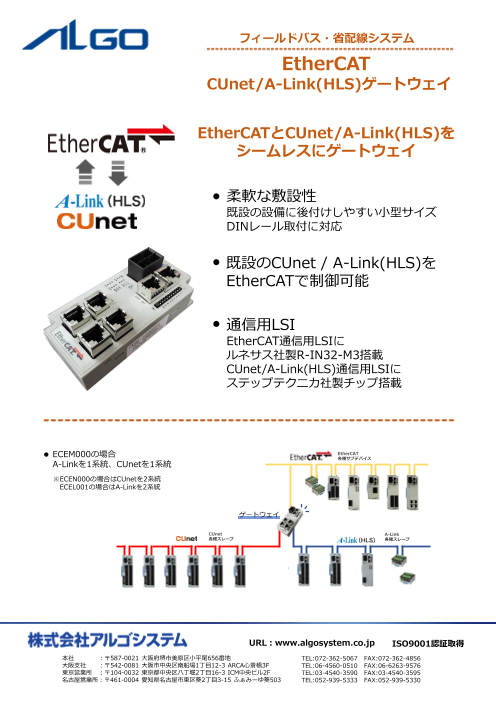

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(840.1Kb)

フィールドバス・省配線システム

製品カタログ
株式会社アルゴシステム
お問い合わせ
電話でお問い合わせ

EtherCAT CUnet/A-Link(HLS)ゲートウェイ　EtherCATとCUnet/A-Link(HLS)をシームレスにゲートウェイ

【製品紹介】
■ 製品概要 EtherCATとCUnetまたはA-Link(HLS)を1台でシームレスに接続できる通信変換ゲートウェイユニット。
■ 設置・環境 既設の設備に後付けしやすい小型設計で、DINレール取付に対応する優れた敷設性を装備。
■ 導入メリット 既存のCUnetおよびA-Link(HLS)システムをそのまま活かしながら、EtherCAT環境での一括制御が可能。
■ 基本性能 通信用LSIには、EtherCAT側にルネサス社製「R-IN32-M3」を、各フィールドバス側にはステップテクニカ社製チップを採用し、信頼性の高い高速通信を実現。
■ ラインナップ 型式により、CUnetを2系統備えたモデル、A-Linkを2系統備えたモデル、shadow両バスを1系統ずつ備えたハイブリッドモデルから選択可能。"



【仕様】
■ 対応ネットワーク：EtherCAT、CUnet、A-Link(HLS)
■ EtherCAT仕様：プロトコル PDO/SDO、プロファイル CoE、物理層 100Base-TX、パルストランス絶縁、RJ45×2ch
■ CUnet仕様：2線式半二重、マルチドロップ方式、通信速度 3M/6M/12Mbps、通信距離 最長300m（3Mbps時）、DIPスイッチ終端抵抗
■ A-Link(HLS)仕様：4線式全二重/2線式半二重、通信速度 3M/6M/12Mbps、通信距離 最長300m（3Mbps時）、終端抵抗内蔵
■ 電源・電気・環境：定格電圧 DC24V（許容範囲 DC20.4〜26.4V）、内部消費電流 150mA以下、耐ノイズ性能：電源バースト ±2kV等"""



【用途】
■ 製造現場に導入済みのCUnetやA-Link(HLS)仕様のスリーブや周辺機器を、上位のEtherCATネットワークへ統合して一元監視・制御したい用途。
■ 56×120mmのコンパクトな筐体サイズを活かし、制御盤内の極めて限られた空きスペースや中継ボックス内へ敷設する用途。
■ 既存の設備全体を作り直すことなく、本ゲートウェイを後付けすることで、低コストかつスピーディに既存ラインを最新のEtherCATシステムへ対応させる構築。
■ A-LinkとCUnetをそれぞれ1系統ずつ持つモデルを活用し、性質の異なる2つのリモートI/Oネットワークを一括してEtherCATへマッピングする分散制御システム。
■ パルストランス絶縁や、国際規格に準拠した強固な電気的保護性能を必要とする、大型モーターやインバータ周辺などの過酷な生産現場への設置。
■ 工具を必要としないDINレール取付構造や、基板上のDIPスイッチによる簡単なCUnet終端抵抗の切り替え機能を活かした、保守性の高い装置開発。"

このカタログについて

ドキュメント名 フィールドバス・省配線システム
ドキュメント種別 製品カタログ
ファイルサイズ 840.1Kb
登録カテゴリ
取り扱い企業 株式会社アルゴシステム (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
省スペース型産業用組込みパソコン
製品カタログ

株式会社アルゴシステム

この企業の関連カタログの表紙
産業用パネルPC
製品カタログ

株式会社アルゴシステム

この企業の関連カタログの表紙
産業用組込PC
製品カタログ

株式会社アルゴシステム

このカタログの内容

Page1

スライド番号 1

フィールドバス・省配線システム EtherCAT CUnet/A-Link(HLS)ゲートウェイ EtherCATとCUnet/A-Link(HLS)を シームレスにゲートウェイ ● 柔軟な敷設性 既設の設備に後付けしやすい小型サイズ DINレール取付に対応 ● 既設のCUnet / A-Link(HLS)を EtherCATで制御可能 ● 通信用LSI EtherCAT通信用LSIに ルネサス社製R-IN32-M3搭載 CUnet/A-Link(HLS)通信用LSIに ステップテクニカ社製チップ搭載 ● ECEM000の場合 EtherCAT 各種サブデバイス A-Linkを1系統、CUnetを1系統 ※ECEN000の場合はCUnetを2系統 ECEL001の場合はA-Linkを2系統 ゲートウェイ CUnet A-Link 各種スレーブ 各種スレーブ URL：www.algosystem.co.jp ISO9001認証取得 本社 ：〒587-0021 大阪府堺市美原区小平尾656番地 TEL:072-362-5067 FAX:072-362-4856 大阪支社 ：〒542-0081 大阪市中央区南船場1丁目12-3 ARCA心斎橋3F TEL:06-4560-0510 FAX:06-6263-9576 東京営業所 ：〒104-0032 東京都中央区八丁堀2丁目16-3 ICM中央ビル2F TEL:03-4540-3590 FAX:03-4540-3595 名古屋営業所：〒461-0004 愛知県名古屋市東区葵2丁目3-15 ふぁみーゆ葵503 TEL:052-939-5333 FAX:052-939-5330
Page2

スライド番号 2

製品型式 ECEN000-□ ECEM000-□ ECEL001-□ 名称 CUnetゲートウェイユニット CUnet/A-Link(HLS)ゲートウェイユニット A-Link(HLS)ゲートウェイユニット 通信プロトコル EtherCAT　PDO、SDO 対応プロファイル CoE 通信制御IC R-IN32(MC-10287BF1-HN4-M1-A) 通信方式 IEEE802.3u (100Base-TX) EtherCAT 絶縁方式 パルストランス絶縁 RUN(緑)、ERR(赤) ステータスLED L/A　IN(緑)、L/A　OUT(緑) 外部インタフェース RJ45×2 通信方式 2線式半二重通信 - 絶縁方式 パルストランス絶 - 通信速度 3Mbps/6Mbps/12Mbps ソフトウェアにより切換え - 同期方式 ビット同期 - CUnet 誤り検出 CRC-16 - 通信距離 総延長　100m(12Mbps)/200m(6Mbps)/300m(3Mbps) - 接続方式 マルチドロップ方式 - インピーダンス 100Ω - 終端抵抗 DIPスイッチにより有効/無効を設定 - 通信方式 - 4線式全二重通信/2線式半二重通信 ソフトウェアにより切換え 絶縁方式 - パルストランス絶縁 通信速度 - 3Mbps/6Mbps/12Mbps ソフトウェアにより切換え 同期方式 - ビット同期 A-Link(HLS) 誤り検出 - CRC-12 通信距離 - 総延長　100m(12Mbps)/200m(6Mbps)/300m(3Mbps) 接続方式 - マルチドロップ方式 インピーダンス - 100Ω 終端抵抗 - 製品上に実装 定格電圧 DC24V 電圧許容範囲 DC20.4～26.4V 電源 内部消費電流 150mA以下 電源ステータスLED(PWR) グリーン 使用周囲温度 0～50℃ 保存周囲温度 -25～70℃ 物理的環境 使用周囲湿度 30～90％RH(結露無きこと) 保存周囲湿度 30～90％RH(結露無きこと) 使用雰囲気 腐食性ガス無きこと 耐インパルスノイズ（電源間） ノイズ電圧±1kV､ノイズ幅1µs､ （ノイズシミュレータによる） 立上がり1ns､繰返し周波数16ms ファーストトランジェントバースト IEC61000-4-4　レベル3　±2KV(電源入力部) 電気的環境 耐静電気放電 IEC61000-4-2　レベル3 充電部端子とI/O一括⇔FG間 絶縁抵抗 DC500V絶縁抵抗計にて10MΩ以上 充電部端子とI/O一括⇔FG間 耐電圧 AC1000V 1分間 質量 130g 外形寸法 56(W)×120(H)×27.3(D) （突起部含まず） ● 外形寸法 （共通） 単位（mm） ● 注文型式 名 称 型 式 CUnetゲートウェイユニット ECEN000-□ CUnet/A-Link(HLS)ゲートウェイユニット ECEM000-□ A-Link(HLS)ゲートウェイユニット ECEL001-□ ※□はバージョンを表します このカタログに記載された製品は、予告なしに仕様・機能・デザイン等を変更する場合がありますので、ご採用の際には最新の情報を弊社及び弊社製品取扱販売店 までお問い合わせください。掲載している会社名・製品名・ネットワーク名称等はそれぞれ各社・各団体の商標または登録商標です。 6060-202506A版
