フィールドバス・省配線システム EtherNet/IPシリーズ DIO、AD/DA、SIOゲートウェイや業界最小クラスの『ちび丸くん』など多彩なサブデバイスをラインアップ
【製品紹介】
■ 製品概要 オープンな産業用イーサネット規格であるEtherNet/IPに対応し、豊富なバリエーションを展開するフィールドバス・省配線システム。
■ ラインナップ 業界最小クラスの「ちび丸くん」から、中・大点数向けの「ちゅう丸くん」「でか丸くん」シリーズまで、現場の規模に応じた周辺ユニットを幅広くラインナップ。
■ 機能・制御 DIOやAD/DA、4点リレー出力だけでなく、高精度なアナログ温度入力、エンコーダ入力、既存のシリアル通信やModbus機器を統合できる通信変換ゲートウェイまで網羅。
■ 仕様・配線 配線用コネクタにはe-CON、MIL、ネジ止め式端子台、プッシュイン式端子台が用意されており、現場の仕様に合わせて最適な接続方式を選択可能。
■ 規格・信頼性 国際的な規格であるCEマーキングやRoHS指令にも適合し、高い信頼性を備えた分散型制御システムを手軽に構築可能。"
【仕様】
■ ネットワーク・構成：EtherNet/IP（各種アダプタユニット / サブデバイス）、ちび丸くん / ちゅう丸くん / でか丸くんシリーズ
■ 接続・コネクタ：e-CON、MIL、ネジ止め式端子台（TBC）、プッシュイン式端子台（TBC）
■ デジタルI/O：8点、16点、32点（入力、出力、入出力混在、NPN/PNP極性選択可能）、4点リレー出力
■ アナログ・温度：アナログ4CH入力、アナログ4CH出力、4CHアナログ温度入力（熱電対・PT100測温抵抗体対応、ネジ止め / プッシュイン）
■ ゲートウェイ：SIOゲートウェイ / Modbusゲートウェイ（各RS-232C、RS-422/485）
■ エンコーダ・カウント：エンコーダ入力 2CH（ラインレシーバ入力 / オープンコレクタ入力）
■ 構造・規格適合：DINレール取付対応、CEマーキング適合（EMC指令クラスA、RoHS指令 ※一部対象外あり）
【用途】
■ 工場内の通信インフラとして広く普及しているEtherNet/IPを採用した製造ラインにおいて、各種センサーやアクチュエータ、リレー、表示灯の配線を1本のイーサネット線にスッキリと集約。
■ 制御盤や装置内の隙間スペースに合わせて、超小型の「ちび丸くん」から、32点の大容量処理が可能な「でか丸くん」までを混在させて柔軟に分散配置する構築。
■ 工具不要で棒端子を差し込むだけで結線が完了するプッシュイン式端子台や、ワンタッチ接続のe-CONコネクタを多用し、現場での組付けやメンテナンス作業を大幅に高速化。
■ イーサネットポートを搭載していない既存のRS-232C/422/485仕様の温調計、流量計、真空ポンプなどを、各種専用ゲートウェイを介してEtherNet/IPシステムへ一本化。
■ 2CHエンコーダ入力による正確な現在位置の把握と、4CHアナログ温度入力ユニットによる加熱炉や成形機の熱管理データを同一システム上で同時に処理・ロギングする用途。
■ 厳しいFA現場の電気的ノイズに耐える強固な電気回路設計と、海外への輸出時に必須となるCEマーク適合を兼ね備えた高信頼な制御システムの開発。"
このカタログについて
| ドキュメント名 | フィールドバス・省配線システム |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 579.7Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社アルゴシステム (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

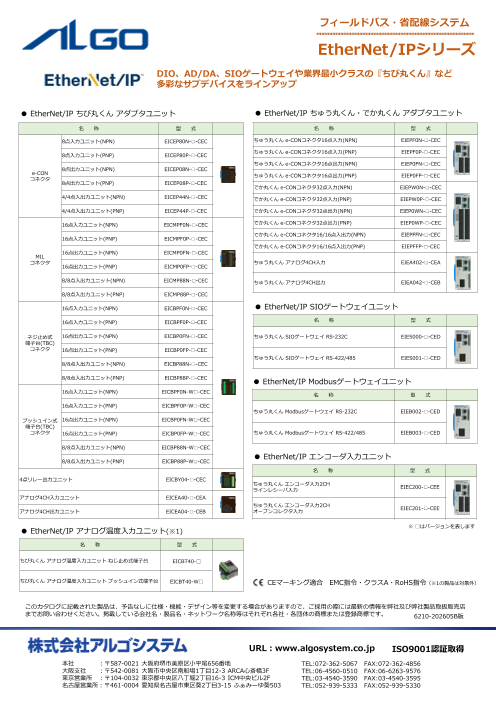

スライド番号 1
