フィールドバス・省配線システム CC-Link IE TSNシリーズ DIO、AD/DA、SIOゲートウェイや業界最小クラスの『ちび丸くん』など多彩なデバイス局をラインアップ
【製品紹介】
■ 製品概要 次世代のオープン産業ネットワークであるCC-Link IE TSNに対応した、極めて多彩な周辺機器群を展開するフィールドバス・省配線システム。
■ ラインナップ 業界最小クラスの「ちび丸くん」をはじめ、中・大点数対応の「ちゅう丸くん」「でか丸くん」シリーズまで幅広いバリエーションを網羅。
■ 機能・制御 DIOやAD/DA、4点リレー出力に加え、シリアル通信（SIO）やModbus、エンコーダ入力、モーションコントローラ（パルス出力）まで同一規格内に統合可能。
■ 仕様・配線 外部インターフェースには、ワンタッチ結線のe-CONや一括接続のMIL、ネジ止め式端子台、棒端子を差し込むだけのプッシュイン式端子台を用意。
■ 規格・信頼性 CEマーキング（EMC指令・クラスA・RoHS指令）にも適合し、高度な分散制御・装置の省配線化に最適な高い信頼性を装備。"
【仕様】
■ ネットワーク・構成：CC-Link IE TSN（リモートデバイス局）、ちび丸くん / ちゅう丸くん / でか丸くんシリーズ
■ 接続・コネクタ：e-CON、MIL、ネジ止め式端子台（TBC）、プッシュイン式端子台（TBC）
■ デジタルI/O：8点、16点、32点（入力、出力、入出力混在、NPN/PNP仕様あり）、4点リレー出力
■ アナログ・温度：アナログ4CH入力ユニット、アナログ4CH出力ユニット
■ ゲートウェイ：SIOゲートウェイ / Modbusゲートウェイ（各RS-232C、RS-422/485）
■ モーション・カウント：モーションコントローラ 4軸パルス出力（ラインドライバ/オープンドレイン、標準/DINレール取付型）、エンコーダ入力 2CH（ラインレシーバ/オープンコレクタ）
■ 構造・規格適合：DINレール取付対応モデルあり、CEマーキング適合（EMC指令クラスA、RoHS指令）"""
【用途】
"■ 最新の時分割TSNネットワークに対応した製造ラインや産業用装置において、多点I/Oや各種計測センサの通信線を1本に集約して省配線化を図る用途。
■ 制御盤や装置内の隙間スペースに合わせて、極小の「ちび丸くん」から、32点の大容量処理が可能な「でか丸くん」までをフレキシブルに使い分ける構築。
■ 工具不要で迅速に結線が完了するプッシュイン式端子台やワンタッチ接続のe-CONコネクタを使用し、現場での組み立てや保守作業を高速化したい設備設計。
■ 産業用イーサネットポートを持たない既存のシリアル通信仕様の温調計や計測器、ポンプなどを、各種ゲートウェイユニットを介してCC-Link IE TSNシステムへ一本化。
■ ラインドライバやオープンドレイン仕様のパルス出力ユニットを使い、ステッピングモータやサーボモータの4軸位置決めやコンベアの搬送速度制御を省配線で行うシステム。
■ 厳しい電気的ノイズ環境に耐える強固な設計と、欧州市場等への輸出において必須となるCEマーキング（EMC指令クラスA、RoHS指令）への適合が求められる産業装置。"

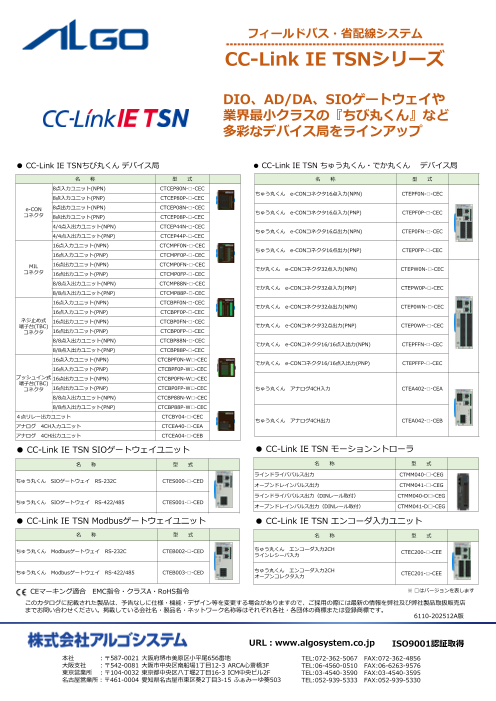

このカタログについて
