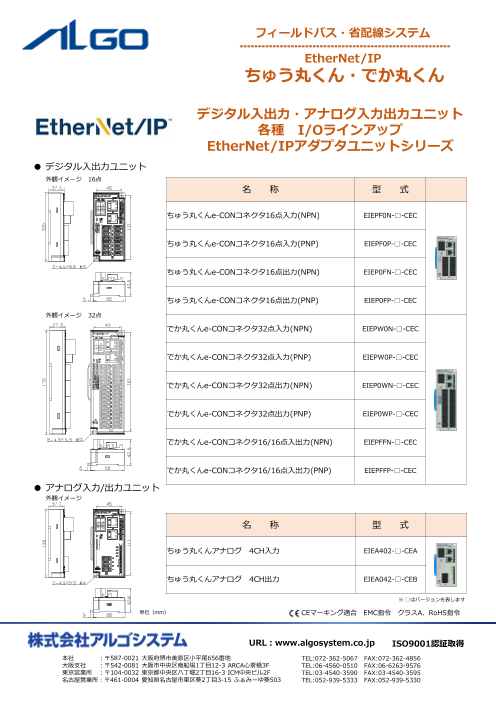

フィールドバス・省配線システム
EtherNet/IP
ちゅう丸くん・でか丸くん
デジタル入出力・アナログ入力出力ユニット
各種 I/Oラインアップ
EtherNet/IPアダプタユニットシリーズ
● デジタル入出力ユニット
外観イメージ 16点
名 称 型 式
ちゅう丸くんe-CONコネクタ16点入力(NPN) EIEPF0N-□-CEC
ちゅう丸くんe-CONコネクタ16点入力(PNP) EIEPF0P-□-CEC
ちゅう丸くんe-CONコネクタ16点出力(NPN) EIEP0FN-□-CEC
ちゅう丸くんe-CONコネクタ16点出力(PNP) EIEP0FP-□-CEC
外観イメージ 32点
でか丸くんe-CONコネクタ32点入力(NPN) EIEPW0N-□-CEC
でか丸くんe-CONコネクタ32点入力(PNP) EIEPW0P-□-CEC
でか丸くんe-CONコネクタ32点出力(NPN) EIEP0WN-□-CEC
でか丸くんe-CONコネクタ32点出力(PNP) EIEP0WP-□-CEC
でか丸くんe-CONコネクタ16/16点入出力(NPN) EIEPFFN-□-CEC
でか丸くんe-CONコネクタ16/16点入出力(PNP) EIEPFFP-□-CEC
● アナログ入力/出力ユニット
外観イメージ
名 称 型 式
ちゅう丸くんアナログ 4CH入力 EIEA402-□-CEA
ちゅう丸くんアナログ 4CH出力 EIEA042-□-CEB
※ □はバージョンを表します
単位（mm） CEマーキング適合 EMC指令 クラスA、RoHS指令
URL：www.algosystem.co.jp ISO9001認証取得
本社 ：〒587-0021 大阪府堺市美原区小平尾656番地 TEL:072-362-5067 FAX:072-362-4856
大阪支社 ：〒542-0081 大阪市中央区南船場1丁目12-3 ARCA心斎橋3F TEL:06-4560-0510 FAX:06-6263-9576
東京営業所 ：〒104-0032 東京都中央区八丁堀2丁目16-3 ICM中央ビル2F TEL:03-4540-3590 FAX:03-4540-3595
名古屋営業所：〒461-0004 愛知県名古屋市東区葵2丁目3-15 ふぁみーゆ葵503 TEL:052-939-5333 FAX:052-939-5330
■ デジタル入出力ユニット
NPN仕様 EIEPF0N-□-CEC E IEPW0N-□-CEC E IEPFFN-□-CEC E IEP0FN-□-CEC E IEP0WN-□-CEC
製品型式
PNP仕様 EIEPF0P-□-CEC E IEPW0P-□-CEC E IEPFFP-□-CEC E IEP0FP-□-CEC E IEP0WP-□-CEC
16点入力 32点入力 16 /16点入出力 16点出力 32点出力
電源 内部消費電流(※1) 200mA以下 300mA以下 200mA以下 300mA以下
質量 約110g 約180g 約110g 約180g
外形寸法 （※2） 56×120×27.3 56×170×27.3 56×120×27.3 56×170×27.3
定格入力電圧 DC24V
入力電流 4mA以下/点 -
ON電圧(NPN/PNP) DC17V以上(各入力端子とP24間) / DC17V以上(各入力端子とN24間) -
OFF電圧(NPN/PNP) DC5V 以下(各入力端子とP24間) / DC5V 以下(各入力端子とN24間) -
デジタル
絶縁方式 フォトカプラ絶縁 -
入力部
OFF→ON 0.1ms以下 -
仕様 遅れ時間
ON→OFF 0.1ms以下 -
コモン数 1コモン -
ステータスLED 入力 ON 時点灯(グリーン) -
外部インタフェース e-CON 4 ピン -
定格出力電圧 - DC24V
定格出力電流 - 0.5A/点 2A/ユニット
絶縁方式 - フォトカプラ絶縁
出力形態 - FET
デジタル 残電圧 - 0.5V以下
出力部 漏れ電流 - 0.1mA以下
仕様 OFF→ON - 0.05ms以下
遅れ時間
ON→OFF - 0.5ms以下
コモン数 - 1コモン
ステータスLED - 出力 ON 時点灯(グリーン)
外部インタフェース - e-CON 4ピン
■アナログ入力/出力ユニット
製品型式 EIEA402-□-CEA E IEA042-□-CEB
4CH入力 4CH出力
電源 内部消費電流(※1) 200mA以下 300mA以下
質量 約 100g
外形寸法 （※2） 56×120×27.3
分解能 16ビット
入力チャンネル数 / 変換時間 入力チャンネル数：4CH / 変換時間：2ms/4CH -
0～5V（インピーダンス約 100kΩ） 0～10V（インピーダンス約 100kΩ）
電圧 -
-5～5V（インピーダンス約 100kΩ） -10～10V（インピーダンス約 100kΩ）
入力レンジ
0～20mA（インピーダンス約 250Ω）
電流 -
4～20mA（インピーダンス約 250Ω）
入力レンジ切換え ディップスイッチの設定による -
アナログ
OFFSET GAIN設定 キャリブレーション機能 -
入力部
入力遅れ時間 2ms以下 -
仕様
精度 ±0.2％/FS（25℃） ±0.5％/FS（-10～60℃） -
なし/単純平均/移動平均（出荷時設定 なし）
入力フィルタ サンプルデータ中の最大値/最小値の除去 -
サンプリング回数 2、4、8、16、32、64、128 回
絶縁方式 デジタル・アイソレータ（入力端子-内部回路間） -
変換タイミング 常時変換 -
変換後処理機能 単純平均/移動平均処理 （ソフト設定モードで切換え可能） -
分解能 - 16ビット
出力チャンネル数 / 変換時間 - 出力チャンネル数：4CH / 変換時間：2ms/4CH
0～5V（負荷 10kΩ以上） 0～10V（負荷 10kΩ以上）
電圧 -
出力レンジ -5～5V（負荷 10kΩ以上） -10～10V（負荷 10kΩ以上）
アナログ 電流 - 0～20mA（負荷400Ω） 4～20mA（負荷400Ω）
出力部 出力レンジ切換え - ディップスイッチの設定による
仕様 OFFSET GAIN設定 - キャリブレーション機能
出力遅れ時間 - 2ms以下
精度 - ±0.2％/FS（25℃） ±0.5％/FS（-10～60℃）
絶縁方式 - デジタル・アイソレータ（入力端子-内部回路間）
変換タイミング - 常時変換
■共通仕様
定格電圧 DC24V
電源
電圧許容範囲 DC20.4～26.4V
使用周囲温度 -10～60℃
物理的 保存周囲温度 -25～70℃
環境 使用周囲湿度 10～90％RH（結露無きこと）
保存周囲湿度 10～90％RH（結露無きこと）
耐インパルスノイズ（電源間） ノイズ電圧±1kV､ノイズ幅 1μs､
（ノイズシミュレータによる）（※3） 立上がり 1ns､繰返し周波数 16ms
電気的 ファーストトランジェントバースト（※3） IEC61000-4-4（レベル3） 電源ライン±2kV 信号ライン±1kV
条件 耐静電気放電（※3） IEC61000-4-2 （レベル3） ±6kV（接触放電法） ±8kV（気中放電法）
絶縁抵抗 充電部端子と I/O 一括⇔FG 間 DC500V 絶縁抵抗計にて 10MΩ以上
耐電圧 充電部端子と I/O 一括⇔FG 間 AC1000V 1 分間
通信プロトコル CIP
通信制御IC R-IN32M3-EC（ルネサスエレクトロニクス製）
PHY R-IN32M3-EC（ルネサスエレクトロニクス製）に内蔵
通信仕様
通信方式 IEEE802.3u (100Base-TX)
絶縁方式 パルストランス絶縁
ステータスLED LINK(グリーン)、ACT(オレンジ)、MS(グリーン/レッド)、NS(グリーン/レッド)
(※1）記載の消費電流値は外部入力電流、外部出力電流を含まない値です。（※2）突起部は含みません。（W）×（H）×（D）表記（単位：mm）（※3）USBは対象外です。
