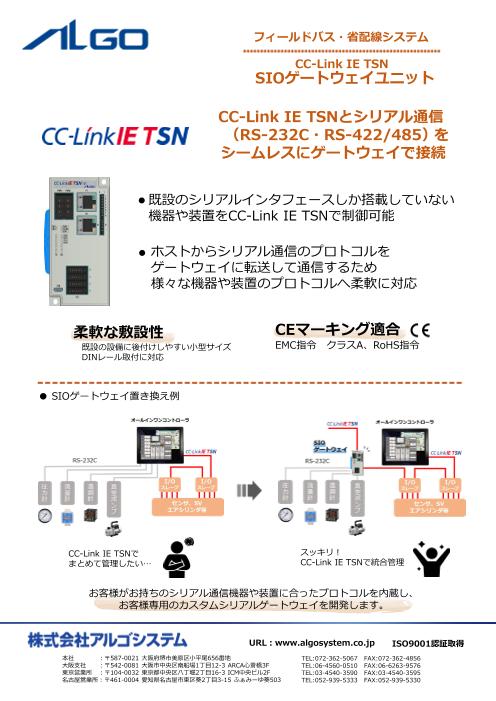

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(918.6Kb)

フィールドバス・省配線システム

製品カタログ
株式会社アルゴシステム
お問い合わせ
電話でお問い合わせ

CC-Link IE TSN SIOゲートウェイユニット　　CC-Link IE TSNとシリアル通信（RS-232C・RS-422/485）をシームレスにゲートウェイで接続

【製品紹介】
■ 製品概要 既設のシリアルインターフェースしか搭載していない産業用機器や装置を、CC-Link IE TSNネットワークに接続して一括での統合管理を可能にする通信変換ゲートウェイユニット。
■ 基本性能 ホストからシリアル通信のプロトコルを本ユニットに転送して通信を行うため、接続先の仕様に依存せず様々なシリアル機器のプロトコルへ柔軟に対応。RS-232C対応モデルとRS-422/485対応モデルの2種類を展開。
■ 仕様・配線 シリアル側の物理接続部にはワンタッチ結線が可能なe-CON（6ピン）コネクタを採用。
■ カスタマイズ ユーザーが保有する通信機器に合わせたプロトコルをあらかじめ内蔵する「専用カスタムシリアルゲートウェイ」の開発受託にも対応。
■ 導入メリット コンパクトで既設設備へ後付けしやすく、煩雑な配線をスッキリと一本化して製造現場のスマート化に貢献。

【仕様】
■ シリアル共通：速度 1200〜115200bps、RTS/CTS無し、外部I/F e-CON 6ピン
■ シリアル個別：
・CTES000：EIA規格 RS-232C 4CH、終端抵抗無し
・CTES001：EIA規格 RS-422/485 4CH、終端抵抗内蔵・ソフト設定可
■ CC-Link IE TSN仕様：プロトコルVer.2.0、Class B対応、速度 100Mbps/1Gbps（SW切替）、トポロジー（ライン、スター、リング等）、リモート局、ルネサス製通信IC搭載
■ 電源・消費：定格電圧 DC24V（許容範囲 DC20.4〜26.4V） / 内部消費電流 130mA以下
■ 外形・質量：56(W) × 120(H) × 27.3(D) mm（突起含まず） / 約110g
■ 耐環境性能：使用温度 -10〜60℃、湿度 10〜90%RH（結露無きこと）

【用途】
■ 既存シリアル機器のCC-Link IE TSN統合
・イーサネットポートを持たず、RS-232CやRS-422/485通信しか備えていない古い真空ポンプ、温調計、流量計、圧力計などを最新システムへ一括接続

■ 異なるプロトコルの配線一元化
・ホストから通信プロトコルを自由に転送できる特性を活かし、コマンド体系やデータフォーマットがバラバラな周辺制御機器・計測端末が混在する製造装置の配線一元化

■ 既設盤への省スペース後付け設置
・56×120mmの小型サイズとDINレール取付構造を活用し、すでに稼働している制御盤内のわずかな空きスペースへ設置。煩雑な配線をすっきりと1本のイーサネット線に統合

■ 特殊プロトコルの内蔵と特注開発
・現場で使われている特殊な計測シリアル機器や自社製オリジナル基板に適合した通信プロトコルを内蔵させ、専用の通信変換ユニットを特注開発・運用したい現場

■ 過酷な環境でのグローバル設備開発
・高電圧の動力線やインバータ周辺のノイズ遮断、-10〜60℃対応、CE適合"""

このカタログについて

ドキュメント名 フィールドバス・省配線システム
ドキュメント種別 製品カタログ
ファイルサイズ 918.6Kb
登録カテゴリ
取り扱い企業 株式会社アルゴシステム (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
省スペース型産業用組込みパソコン
製品カタログ

株式会社アルゴシステム

この企業の関連カタログの表紙
産業用パネルPC
製品カタログ

株式会社アルゴシステム

この企業の関連カタログの表紙
産業用組込PC
製品カタログ

株式会社アルゴシステム

このカタログの内容

Page1

スライド番号 1

フィールドバス・省配線システム CC-Link IE TSN SIOゲートウェイユニット CC-Link IE TSNとシリアル通信 （RS-232C・RS-422/485）を シームレスにゲートウェイで接続 ●既設のシリアルインタフェースしか搭載していない 機器や装置をCC-Link IE TSNで制御可能 ● ホストからシリアル通信のプロトコルを ゲートウェイに転送して通信するため 様々な機器や装置のプロトコルへ柔軟に対応 柔軟な敷設性 CEマーキング適合 既設の設備に後付けしやすい小型サイズ EMC指令 クラスA、RoHS指令 DINレール取付に対応 ● SIOゲートウェイ置き換え例 CC-Link IE TSNで スッキリ！ まとめて管理したい… CC-Link IE TSNで統合管理 お客様がお持ちのシリアル通信機器や装置に合ったプロトコルを内蔵し、 お客様専用のカスタムシリアルゲートウェイを開発します。 URL：www.algosystem.co.jp ISO9001認証取得 本社 ：〒587-0021 大阪府堺市美原区小平尾656番地 TEL:072-362-5067 FAX:072-362-4856 大阪支社 ：〒542-0081 大阪市中央区南船場1丁目12-3 ARCA心斎橋3F TEL:06-4560-0510 FAX:06-6263-9576 東京営業所 ：〒104-0032 東京都中央区八丁堀2丁目16-3 ICM中央ビル2F TEL:03-4540-3590 FAX:03-4540-3595 名古屋営業所：〒461-0004 愛知県名古屋市東区葵2丁目3-15 ふぁみーゆ葵503 TEL:052-939-5333 FAX:052-939-5330
Page2

スライド番号 2

製品型式 CTES000-□-CED CTES001-□-CED 名称 SIOゲートウェイユニットRS-232C SIOゲートウェイユニットRS-422/485 定格電圧 DC24V 電源 電圧許容範囲 DC20.4～26.4V 内部消費電流(※1) 130mA以下 使用周囲温度 -10～60℃ 保存周囲温度 -25～70℃ 物理的環境 使用周囲湿度 10～90％RH（結露無きこと） 保存周囲湿度 10～90％RH（結露無きこと） 使用雰囲気 腐食性ガス無きこと 耐インパルスノイズ（電源間） ノイズ電圧±1kV､ノイズ幅1µs､ （ノイズシミュレータによる）（※2） 立上がり1ns､繰返し周波数16ms ファーストトランジェントバースト IEC61000-4-4（レベル3） （※2） 電源ライン±2kV　信号ライン±1kV 電気的条件 IEC61000-4-2（レベル3） 耐静電気放電（※2） ±6kV（接触放電法）　±8kV（気中放電法） 充電部端子とI/O一括⇔FG間 絶縁抵抗 DC500V絶縁抵抗計にて10MΩ以上 充電部端子とI/O一括⇔FG間 耐電圧 AC1000V 1分間 質量 約110g 外形寸法 　（※3） 56×120×27.3 通信制御IC R-IN32M4-CL3（ルネサスエレクトロニクス製） PHY R-IN32M4-CL3（ルネサスエレクトロニクス製）に内蔵 局種別 リモート局 局番 1～254 ネットワークNo. 1～239 通信速度 100Mbps，1Gbps(SW 切替え) 伝送路形式 ライン型、スター型、ライン型・スター型混在、リング型 ケーブル 4ペア平衡型ケーブル カテゴリ5e以上 最大局間距離 100m 通信仕様 ライン接続時：12000m 総延長距離 スター接続時：システム構成による 送信最大サイズ：RXとRWrの合計サイズが1420バイト以内 サイクリック伝送機能 受信最大サイズ：RYとRWwの合計サイズが1420バイト以内 クライアント機能：なし トランジェント伝送機能 サーバ機能：あり CC-Link IE TSN　プロトコルバージョン 2.0 認証クラス Class B対応可能 ステータスLED RUN(グリーン)、ERR(レッド)、DLINK(グリーン)、SD(グリーン)、RD(グリーン) 通信 EIA規格RS-232C　4CH EIA規格RS-422/485　4CH 通信速度 1200/2400/4800/9600/19200/38400/57600/115200bps SIO 制御信号 RTS/CTS 無し インタフェース部 内蔵(ソフト設定による) 仕様 終端抵抗 無し （※4） 外部インタフェース e-CON　6ピン （※1）記載の消費電流値は外部入力電流、外部出力電流を含まない値です。（※2）USBは対象外です。（※3）突起部は含みません。（W）×（H）×（D）表記（単位：mm）（※4）終端抵抗を物理的に入れる 場合は、ソフト設定をOFFにしてください。 ●外形寸法 （共通） 単位（mm） ●注文型式 名 称 型 式 SIOゲートウェイユニット RS-232C CTES000-□-CED SIOゲートウェイユニット RS-422/485 CTES001-□-CED このカタログに記載された製品は、予告なしに仕様・機能・デザイン等を変更する場合がありますので、ご採用の際には最新の情報を弊社及び弊社製品取扱販売店 までお問い合わせください。掲載している会社名・製品名・ネットワーク名称等はそれぞれ各社・各団体の商標または登録商標です。 6140-202506A版
