フィールドバス・省配線システム

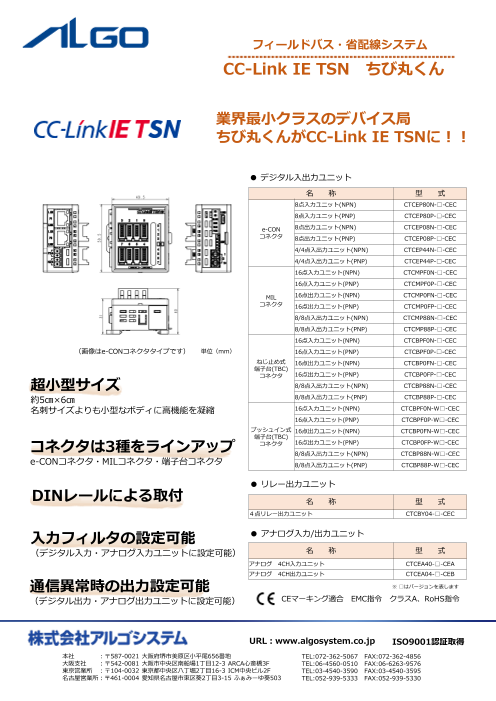

フィールドバス・省配線システム CC-Link IE TSN ちび丸くん 業界最小クラスのデバイス局 ちび丸くんがCC-Link IE TSNに！！ ● デジタル入出力ユニット 名 称 型 式 8点入力ユニット(NPN) CTCEP80N-□-CEC 8点入力ユニット(PNP) CTCEP80P-□-CEC e-CON 8点出力ユニット(NPN) CTCEP08N-□-CEC コネクタ 8点出力ユニット(PNP) CTCEP08P-□-CEC 4/4点入出力ユニット(NPN) CTCEP44N-□-CEC 4/4点入出力ユニット(PNP) CTCEP44P-□-CEC 16点入力ユニット(NPN) CTCMPF0N-□-CEC 16点入力ユニット(PNP) CTCMPF0P-□-CEC MIL 16点出力ユニット(NPN) CTCMP0FN-□-CEC コネクタ 16点出力ユニット(PNP) CTCMP0FP-□-CEC 8/8点入出力ユニット(NPN) CTCMP88N-□-CEC 8/8点入出力ユニット(PNP) CTCMP88P-□-CEC 16点入力ユニット(NPN) CTCBPF0N-□-CEC （画像はe-CONコネクタタイプです） 単位（mm） 16点入力ユニット(PNP) CTCBPF0P-□-CEC ねじ止め式 16点出力ユニット(NPN) CTCBP0FN-□-CEC 端子台(TBC) コネクタ 16点出力ユニット(PNP) CTCBP0FP-□-CEC 超小型サイズ 8/8点入出力ユニット(NPN) CTCBP88N-□-CEC 約5㎝×6㎝ 8/8点入出力ユニット(PNP) CTCBP88P-□-CEC 名刺サイズよりも小型なボディに高機能を凝縮 16点入力ユニット(NPN) CTCBPF0N-W□-CEC 16点入力ユニット(PNP) CTCBPF0P-W□-CEC プッシュイン式 16点出力ユニット(NPN) CTCBP0FN-W□-CEC 端子台(TBC) コネクタは3種をラインアップ コネクタ 16点出力ユニット(PNP) CTCBP0FP-W□-CEC 8/8点入出力ユニット(NPN) CTCBP88N-W□-CEC e-CONコネクタ・MILコネクタ・端子台コネクタ 8/8点入出力ユニット(PNP) CTCBP88P-W□-CEC ● リレー出力ユニット DINレールによる取付 名 称 型 式 ４点リレー出力ユニット CTCBY04-□-CEC 入力フィルタの設定可能 ● アナログ入力/出力ユニット （デジタル入力・アナログ入力ユニットに設定可能） 名 称 型 式 アナログ 4CH入力ユニット CTCEA40-□-CEA アナログ 4CH出力ユニット CTCEA04-□-CEB 通信異常時の出力設定可能 ※ □はバージョンを表します （デジタル出力・アナログ出力ユニットに設定可能） CEマーキング適合 EMC指令 クラスA、RoHS指令 URL：www.algosystem.co.jp ISO9001認証取得 本社 ：〒587-0021 大阪府堺市美原区小平尾656番地 TEL:072-362-5067 FAX:072-362-4856 大阪支社 ：〒542-0081 大阪市中央区南船場1丁目12-3 ARCA心斎橋3F TEL:06-4560-0510 FAX:06-6263-9576 東京営業所 ：〒104-0032 東京都中央区八丁堀2丁目16-3 ICM中央ビル2F TEL:03-4540-3590 FAX:03-4540-3595 名古屋営業所：〒461-0004 愛知県名古屋市東区葵2丁目3-15 ふぁみーゆ葵503 TEL:052-939-5333 FAX:052-939-5330

■ デジタルIOユニット NPN仕様 CTCEP80N CTCMPF0N CTCBPF0N CTCEP44N CTCMP88N CTCBP88N CTCEP08N CTCMP0FN CTCBP0FN -□-CEC -□-CEC -□-CEC -□-CEC -□-CEC -□-CEC -□-CEC -□-CEC -□-CEC 製品型式 PNP仕様 CTCEP80P CTCMPF0P CTCBPF0P CTCEP44P CTCMP88P CTCBP88P CTCEP08P CTCMP0FP CTCBP0FP -□-CEC -□-CEC -□-CEC -□-CEC -□-CEC -□-CEC -□-CEC -□-CEC -□-CEC e-CON MIL 端子台(TBC) e-CON MIL 端子台(TBC) e-CON MIL 端子台(TBC) 名称 8点入力 16点入力 4 /4点入出力 8/8点入出力 8点出力 16点出力 電源 内部消費電流（※1） 120mA以下 定格入力電圧 DC24V - 定格入力電流 4mA以下/点 - ON電圧(NPN/PNP) DC17V以上(各入力端子とP24間) / DC17V以上(各入力端子とN24間) - OFF電圧(NPN/PNP) DC5V以下(各入力端子とP24間) / DC5V以下(各入力端子とN24間) - デジタル OFF→ON 0.5ms（Typ） - 入力部 遅れ時間 ON→OFF 0.5ms（Typ） - 仕様 コモン数 1コモン - ステータスLED 入力ON時点灯（オレンジ） - STLZ1550/**G- STLZ1550/**G- 外部インタフェース（※2） e-CON　4ピン MIL 20ピン e-CON　4ピン MIL 20ピン - 3.81-V-GREEN 3.81-V-GREEN 定格出力電圧 - DC24V 定格出力電流 - 0.5A/点 2A/ユニット 出力形態 - FET 残電圧 - 0.5V以下 デジタル 漏れ電流 - 0.1mA以下 出力部 OFF→ON - 0.5ms（Typ） 遅れ時間 仕様 ON→OFF - 0.5ms（Typ） コモン数 - 1コモン ステータスLED - 出力ON時点灯（オレンジ） STLZ1550/**G- STLZ1550/**G- 外部インタフェース（※2） - e-CON　4ピン MIL 20ピン e-CON　4ピン MIL 20ピン 3.81-V-GREEN 3.81-V-GREEN ■デジタルIOユニットリレー出力 製品型式 CTCBY04-□-CEC 端子台（TBC） 名称 4点リレー出力 電源 内部消費電流（※1） 120mA以下 定格接点電圧 DC30V/AC250V （※3） 定格接点電流 1A/点　2A/コモン 最小適用負荷 DC5V，1mA 出力形態 リレー出力 OFF→ON 10ms以下 リレー 遅れ時間 ON→OFF 5ms以下 出力 機械的寿命 2000万回以上 寿命 電気的寿命 10万回以上　(開閉頻度20回/分)　1A　AC250V　抵抗負荷(250VA) （※3）　　1A　DC30V　抵抗負荷(30W) コモン数 2コモン ステータスLED 出力ON時点灯 外部インタフェース STLZ950/7-5.08-V-GREEN ■アナログユニット 製品型式 CTCEA40-□-CEA CTCEA04-□-CEB e-CON 名称 4CH入力 4CH出力 電源 内部消費電流（※1） 200mA以下 300mA以下 分解能 16ビット - 入力チャンネル数/変換時間 入力チャンネル数：4CH　/　変換時間：2ms/4CH - 入力レンジ 電圧 0～5V（インピーダンス約 100kΩ）　0～10V（インピーダンス約 100kΩ） - （※4） 電流 0～20mA（インピーダンス約 250Ω）　4～20mA（インピーダンス約 250Ω） - 入力レンジ切換え ディップスイッチの設定による - OFFSET　GAIN設定 キャリブレーション機能 - アナログ 入力遅れ時間 2ms以下 - 入力部 精度 ±0.2％/FS（25℃）　　±0.5％/FS（-10～60℃） - 仕様 なし/単純平均/移動平均（出荷時設定　なし） 入力フィルタ サンプルデータ中の最大値/最小値の除去 - サンプリング回数　2、4、8、16、32、64、128回 変換タイミング 常時変換 - 変換後処理機能 単純平均/移動平均処理　（ソフト設定モードで切換え可能） - 外部インタフェース e-CON 4ピン - 分解能 - 16ビット 出力チャンネル数/変換時間 - 出力チャンネル数：4CH　/　変換時間：2ms/4CH 出力レンジ 電圧 - 0～5V（インピーダンス約 100kΩ）　0～10V（インピーダンス約 100kΩ） （※5） 電流 - 0～20mA（インピーダンス約 400Ω）　4～20mA（インピーダンス約 400Ω） アナログ 出力レンジ切換え - ディップスイッチの設定による 出力部 OFFSET　GAIN設定 - キャリブレーション機能 仕様 出力遅れ時間 - 2ms以下 精度 - ±0.2％/FS（25℃）　　±0.5％/FS（-10～55℃）　　±0.75％/FS（55～60℃） 変換タイミング - 常時変換 外部インタフェース - e-CON 4ピン ■ 共通仕様 定格電圧 DC24V 電源 電圧許容範囲 DC20.4～26.4V 使用周囲温度 -10～60℃ 物理的 保存周囲温度 -25～70℃ 環境 使用周囲湿度 10～90％RH（結露無きこと） 保存周囲湿度 10～90％RH（結露無きこと） ファーストトランジェントバー 電気的 IEC61000-4-4（レベル3）　電源ライン±2kV　信号ライン±1kV スト（※6） 条件 耐静電気放電（※6） IEC61000-4-2　（レベル3）　±6kV（接触放電法）　±8kV（気中放電法） 質量 約70g 外形寸法 　（※7） 59.5 x 49.5 x 31 通信制御IC/PHY R-IN32M4-CL3（ルネサスエレクトロニクス製）　/　R-IN32M4-CL3（ルネサスエレクトロニクス製）に内蔵 局種別/局番/ネットワークNo. 局種別：リモート局　/　局番：1～254　/　ネットワークNo.：1～239 通信速度/伝送路形式/ケーブル 通信速度：100Mbps，1Gbps(SW切替え) 　/　伝送路形式：ライン型、スター型、ライン型・スター型混在、リング型　/　ケーブル：4ペア平衡型ケーブル カテゴリ5e以上 最大局間距離 100m 総延長距離 ライン接続時：12000m　　スター接続時：システム構成による 通信仕様 サイクリック伝送機能 送信最大サイズ：RXとRWrの合計サイズが1420バイト以内　　受信最大サイズ：RYとRWwの合計サイズが1420バイト以内 トランジェント伝送機能 クライアント機能：なし　/　サーバ機能：あり CC-Link IE TSN プロトコルバージョ ン 2.0 認証クラス Class B対応可能 ステータスLED RUN(グリーン)、ERR(レッド)、DLINK(グリーン)、SD(グリーン)、RD(グリーン) （※1）記載の消費電流値は外部入力電流、外部出力電流を含まない値です。(※2）**はピン数を表します。（※3）CEマーキング適合品として使用する場合はAC40V未満となります。（※4入力レンジは4CH一括切替になりま す。（※5）出力レンジは4CH一括切替になります。電流設定時、使用できるのは2CHです。残り2CHは使用しないでください。（※6）USBは対象外です。（※7）突起部は含みません。（W）×（H）×（D）表記（単位：mm） このカタログに記載された製品は、予告なしに仕様・機能・デザイン等を変更する場合がありますので、ご採用の際には最新の情報を弊社及び弊社製品取扱販売店 までお問い合わせください。掲載している会社名・製品名・ネットワーク名称等はそれぞれ各社・各団体の商標または登録商標です。 6120-202506A版
